【干貨知識】深入理解AMBA總線協議（AXI總結篇）
掃描二維碼
隨時隨地手機看文章
AXI總線已經是AMBA總線中最常見，使用最頻繁的總線，并且沒有之一。
可以說AXI總線已經成為了片上總線中最重要的協議，本篇文章打算花一些篇幅，幫大家總結一下AXI總線的學習重點、學習難點，以幫助大家更好更快的掌握AXI總線。
一、什么是總線（Bus）
1.1、什么是片上總線
要理解AXI總線，首先要理解什么是總線。大家剛接觸總線的時候千萬不要糾結于具體的概念，可以簡單的理解成幾根線按照規定的方式通信即可。
-
對于芯片設計而言，可以簡單的理解，總線就是一組通信規范，允許系統中不同組件之間進行傳輸。
-
AMBA總線，包括AXI屬于片上總線（On-chip Bus），它用于芯片內部中各個模塊之間的通信。
總線可以簡單的分為設備之間的總線和片上總線。其中設備之間的總線有時候也可以叫做傳輸接口，比如最常見的UART串口，硬盤的PCIE、SATA接口。顯示器的HDMI接口，電腦的USB、Type-C接口等。這些傳輸接口往往更注重設備的電氣特性、穩定性。這是另外一套大的話題，后面可以單獨開個專題講一些常見的傳輸接口。
而另外一種總線就是我們今天要聊的話題，片上總線。所謂片上總線。顧名思義，就是同一個芯片上（一般指SoC系統），各個模塊（IP核）之間的數據通信方式。比如大家都設計好了自己的模塊，要集成在一個芯片上。如果都能滿足類似的通信方式或者接口，那集成起來就非常的方便，其實片上總線的規范制定也是考慮到可擴展性。一般片上總線要滿足以下的標準：
-
對頻率和數據吞吐量有較高的要求
-
擴展性強，能夠很方便擴展更多模塊
-
常見的片上總線有Wishbone（部分MIPS芯片使用）、Avalon（Altera芯片會使用）、Tilelink（UCB用在其RISC-V項目中）、AMBA（絕大多數SoC會使用）。
1.2、總線中常見的名詞和組件
接下來我們談談總線中常見的組件。以下說的這些概念和機制對任何常見的片上總線都是成立的。

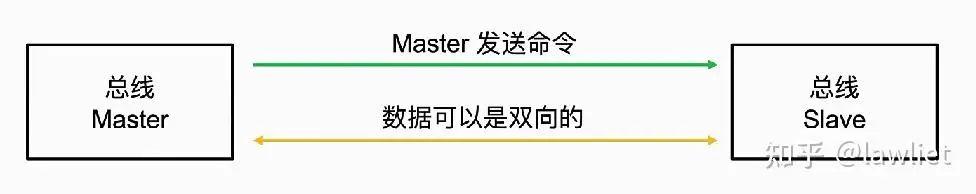

首先是Master和Slave。前面已經說到了，總線是用來進行數據傳輸用的，那么既然是數據傳輸，必然有發起方和接收方。一般我們稱之為Master和Slave。
對于命令而言，是由Master發給Slave，而數據可以是雙向傳輸?shù)?。比如可以是Master寫給Slave，也可以是Slave返回數據給Master，甚至還可以是兩者都有。Master和Slave的區分關鍵在于命令（這次傳輸）是誰發起的。

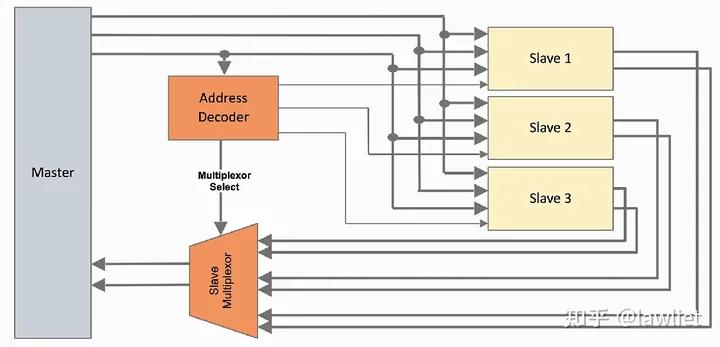

除了Master和Slave，總線中一般還包括哪些組件呢？比如有多個Slave的時候，那么自然要確定你的命令是發給哪個Slave的，這個時候我們就需要地址譯碼器。而當Slave返回數據的時候，Master需要知道是哪個Slave回的數據，因此還需要MUX選擇器。
如果我們有多個Master的時候，就需要仲裁器來選擇到底是哪個Master可以發起某次通信，上述的這一套仲裁譯碼等機制，可以組合在一起，構成片上互聯（Interconnect）。所謂的互聯，可以理解為把所有模塊的通信集成在一起。基于互聯系統可以完成Master對Slave的訪問而不用在乎互聯的內部實現細節（對于IP設計者而言）。
1.3、什么是AMBA總線
AMBA全稱Advanced Microcontroller Bus Architecture。即高級微控制總線架構。首先高級是針對那個年代而言的，其實也沒有多高級。然后是Microcontroller，微控制器，可以知道它最初是用在微控制器上，實際上就是ARM自己的處理器上。然后Bus Architecture，即總線架構。
-
AMBA協議是一個公開標準的片上芯片互聯協議。（AMBA沒有版權費，大家都可以使用，協議都是公開的）
-
提供接口標準使IP可以服用（IP reuse，加速設計和集成）
-
移動領域和物聯網領域使用最廣泛的片上總線，沒有之一（桌面領域我不清楚）

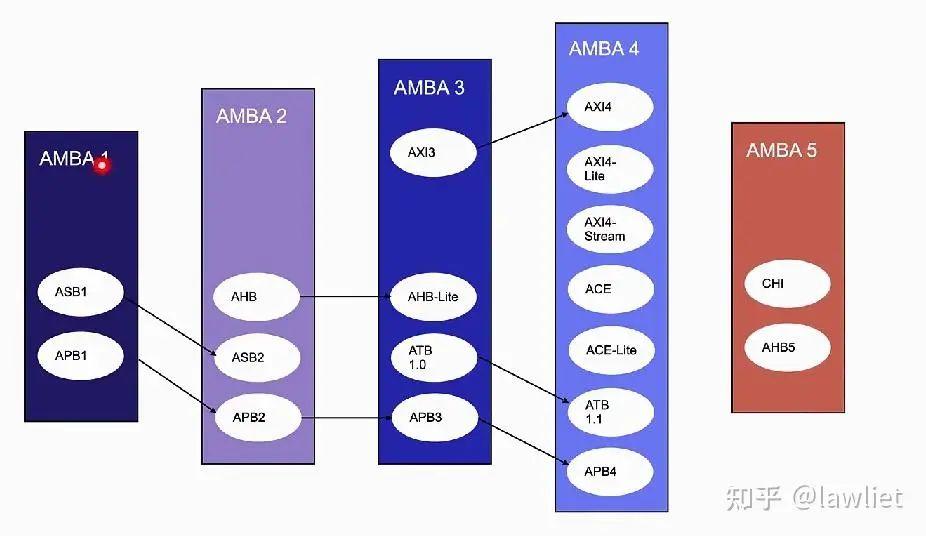

然后我們看一下AMBA的發展歷史，對于大家來說，學習APB、AHB和AXI就行。我相信如果大家已經學習到ACE和CHI了，也不用看我這篇文章了。而最最重要的就是AXI。
二、AXI總線的學習路線
大家有了總線的基本概念以后，便可以開始學習AXI總線，以下是我推薦的AXI總線的學習路線。
2.1、第一階段：帶著問題去看源文檔
學習AXI總線之前，首先我們要知道為什么會出現AXI總線，即它設計之初是為了解決什么問題的，沒有AXI總線會怎么樣？
AXI總線是ARM公司在其第三代AMBA中推出的，稱之為AXI3.0，有時候也可以叫做AXI1.0。其設計的目的是針對高性能、高時鐘頻率的系統設計，用于在這些場景替代AHB協議的。針對這一特點，我們可以思考一下，為什么AXI的性能就高了？為什么AXI可以跑到較高的時鐘頻率？
帶著這一問題去看協議，就可以明白AXI提高性能最主要的因素是因為，AXI是讀寫通道分離的，其作為全雙工的協議，自然比AHB這樣的半雙工協議快，此外AXI是基于握手機制的，并且通道之間的握手沒有1T cycle delay的要求。因此這么多復雜的東西不需要一個時鐘周期就全部算完，可以插入寄存器邏輯，自然可以提高主頻。
類似的點還有很多，我?guī)痛蠹铱偨Y(jié)了一下，大家可以先帶著這些問題去思考，然后去看AXI協議，知道這些信號設計的目的是什么，即使協議看不太明白，也不至于不清楚為什么要有這個東西。這種感覺就像之前學數學課，即使你看不太明白推導，但也不至于完全不清楚為什么要有這個東西。
-
如何提升主頻以及保證數據安全？->AXI的握手機制
-
數據不是順序回來的怎么辦、想多發幾個命令出去怎么辦？->AXI的Out of Order、Outstanding、ID機制
-
現代多核處理器中的數據一致性如何保證？->AXI的原子訪問機制和Response相關信號
-
非對齊訪問如何實現？->AXI支持非對齊訪問
-
現代處理器中往往有Cache和Buffer，AXI怎么支持？->AXI的Cache信號
-
現代處理器往往有特權訪問、安全訪問等機制，AXI如何支持？->AXI的PROT信號
大家?guī)е@些問題，然后去看文檔，邊看邊思考。理解AXI為什么要設計這些信號，先不用在意實現細節，具體哪些比特代表啥，先知道有這么一回事就行。并且邊看邊補充一些計算機組成原理和操作系統相關的知識，這是第一階段。
2.2、第二階段：自己動手設計簡單的AXI IP模塊
在完成第一階段以后，基本都會對AXI協議有個初步的了解，但畢竟紙上得來終覺淺，絕知此事要躬行。完成AXI協議的了解以后，應該自己動手去設計具有AXI接口的Master和Slave。
不一定要特別復雜。這里建議可以從最簡單的AXI-lite開始，設計一個AXI-lite的從機，然后可以通過AXI-lite給它配置相應的寄存器。配置寄存器這一部分可以在TB里面完成。
然后可以設計一個相對復雜點的AXI-full的Slave，比如AXI2RAM模塊，該模塊可以支持突發乃至Outstanding，甚至可以支持亂序，完成該模塊以后工作中再遇到AXI-Slave設計，至少心里不會虛，并且面試基本可以應付大部分問題了。
最后可以再設計一個AXI Master，從主機和從機兩個不同的維度深刻理解AXI協議的通信機制，這個主機同樣的也可以支持Outstanding乃至亂序。這里建議設計一個AXI DMA，非常的鍛煉人。
上述的這些模塊設計可以去網上如github找些開源的AXI IP，參考別人的設計理念，然后再自己動手做，畢竟能一次自己做出來，基本上是不可能的。
2.3、第三階段：學習AXI接口驗證以及AXI互聯IP
首先說AXI接口驗證，其實工作中大家寫完了AXI的IP，并不知道是否符合AXI的通信要求，很多公司可能會用VIP，能給各種AXI的激勵，然后大家根據自己IP的結果判斷設計的是否合理。大家可以想一想這個VIP到底是怎么設計的，如果讓你來設計，你會怎么做。
然后是AXI互聯IP，前面已經說過什么是互聯了，由于總線互聯非常復雜并且非常重要。實際上大多數公司會采用買總線互聯IP的方式。大家可以自己動手設計一個簡單的互聯IP，讓自己設計的Master和Slave掛在上面，然后看能否建立通信，如果沒問題的話，可以進一步的學習如何使用第三方IP，比如典型的NIC400。
