一、前言

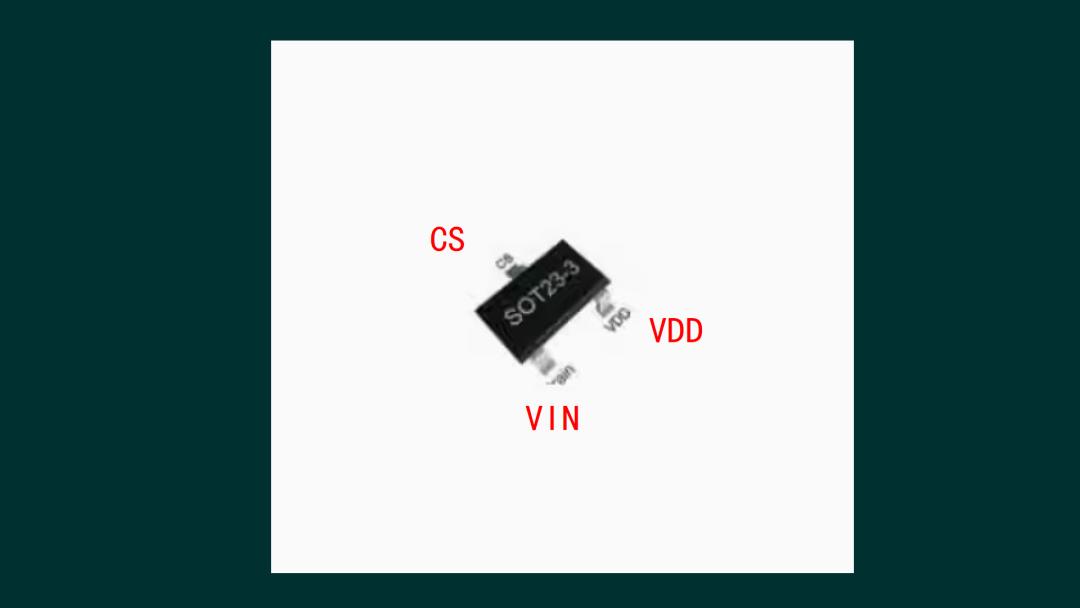

這款 220V轉換到5V的集成芯片。在最初的網站上給出了管腳的定義，前面設計測試電路的時候這個順序的確想當然設計錯誤了。

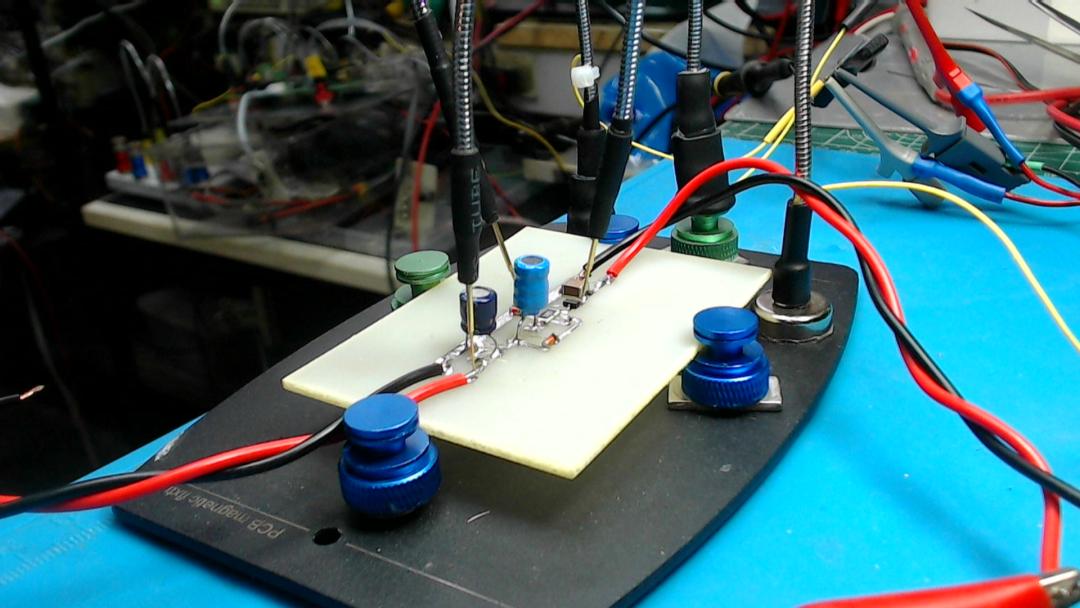

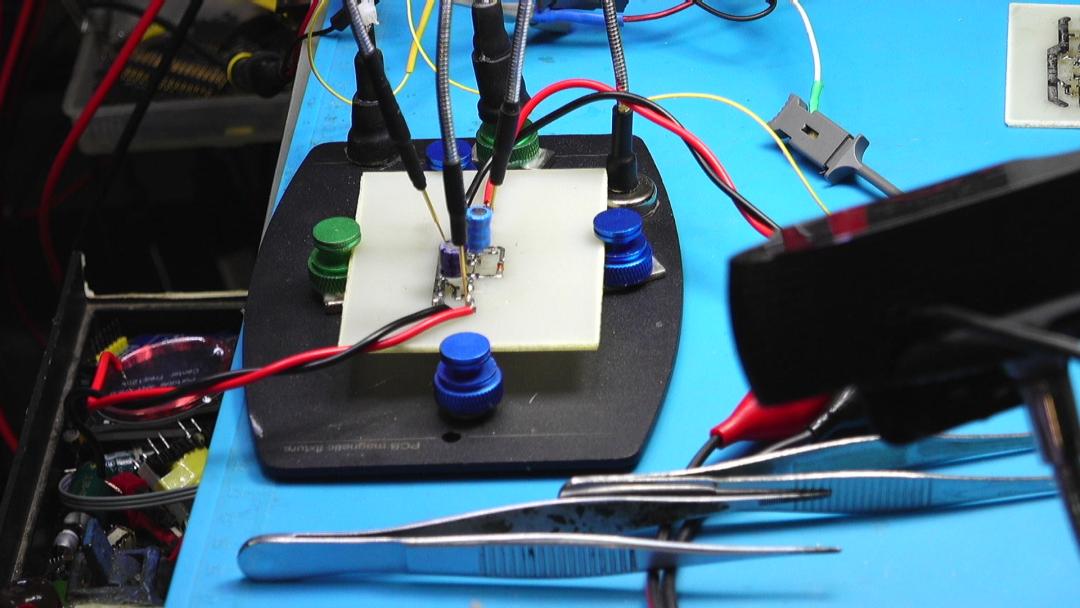

下面修改 PCB之后，重新制作PCB之后，再進行測試。

二、測試結果

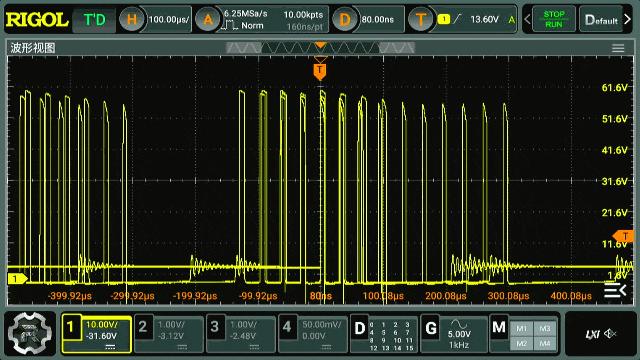

給電路輸入 60V 直流電壓，測量芯片直接輸出端口的信號波形?？梢钥吹竭@是一個間歇震蕩的波形?，F(xiàn)在雖然模塊是空載，實際上電路中存在著一顆 2k 歐姆的電阻負載。

▲ 圖1.2.1 輸出電壓波形

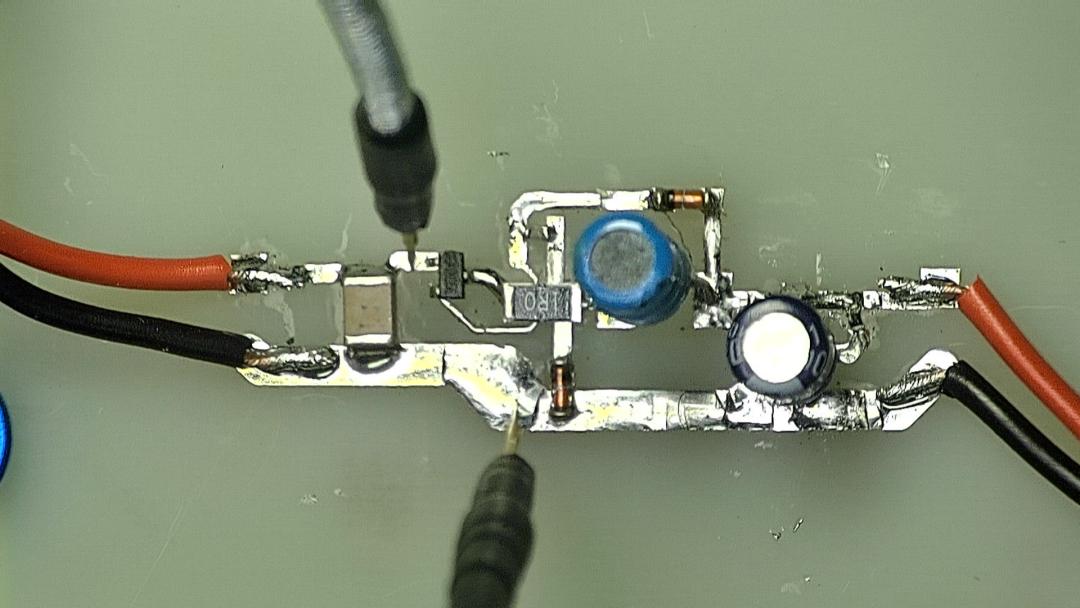

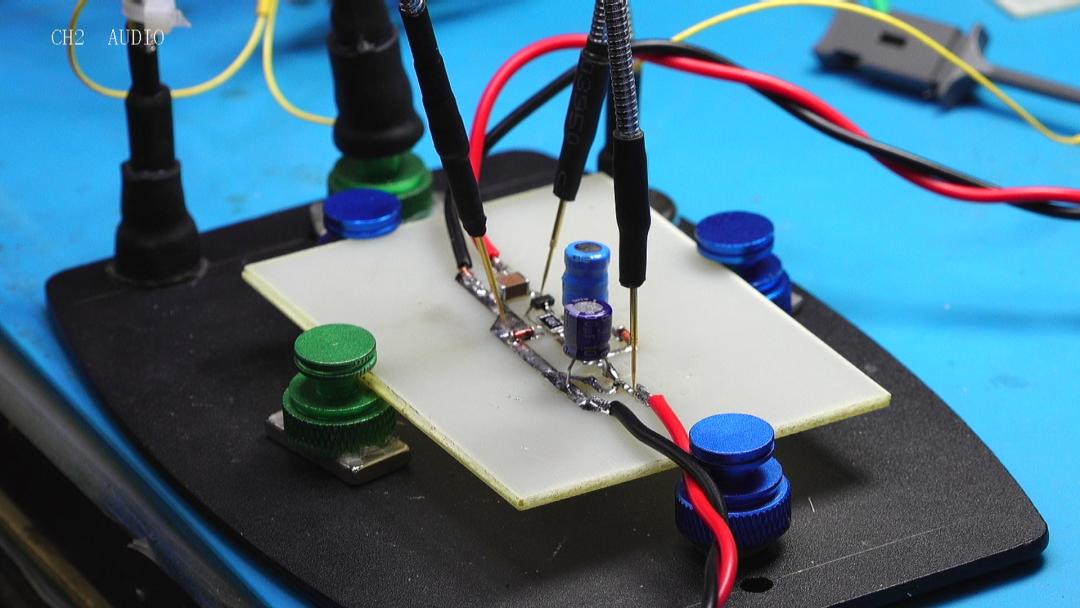

重新焊接電路之后，在進行測試，首先測試一下電路的輸入電壓與輸出電壓之間的關系。雖然，H9805設計在 220V 整流電壓下工作，我們?cè)跍y(cè)試的時候，使用DH1766 提供從0 V 到64V之間的電壓，測試該電路是否能夠工作。測量結果讓我們大吃一驚，可以看到當輸入電壓超過15V之后，輸出便可以穩定在 5V之上了。并且隨著輸入電壓增加，輸出電壓還略微降低。由此驗證了這個電路的工作電壓范圍是非常寬泛的。

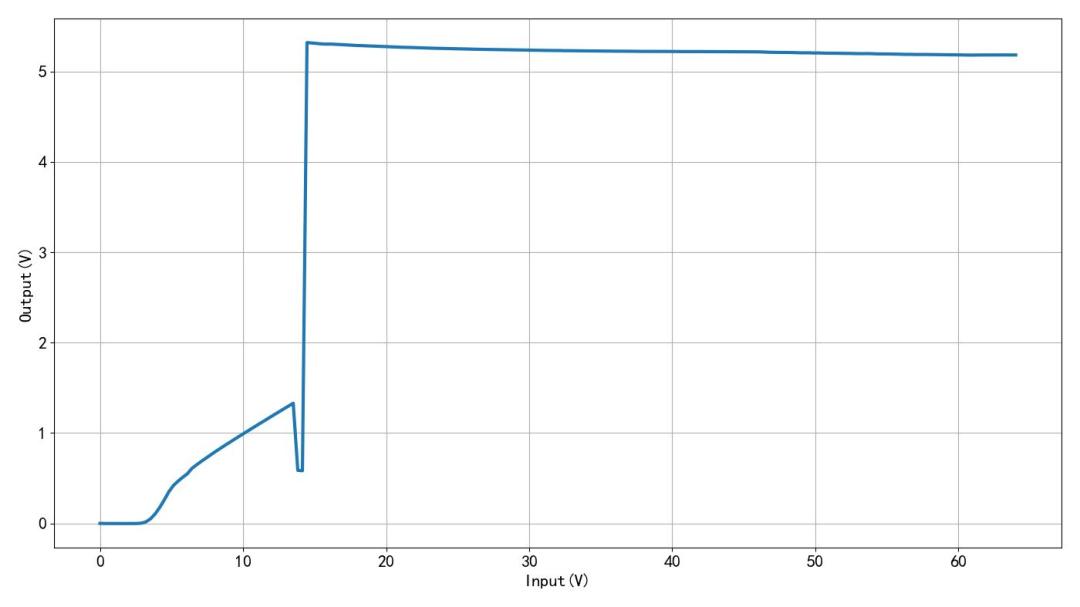

▲ 圖1.2.2 輸入電壓與輸出電壓

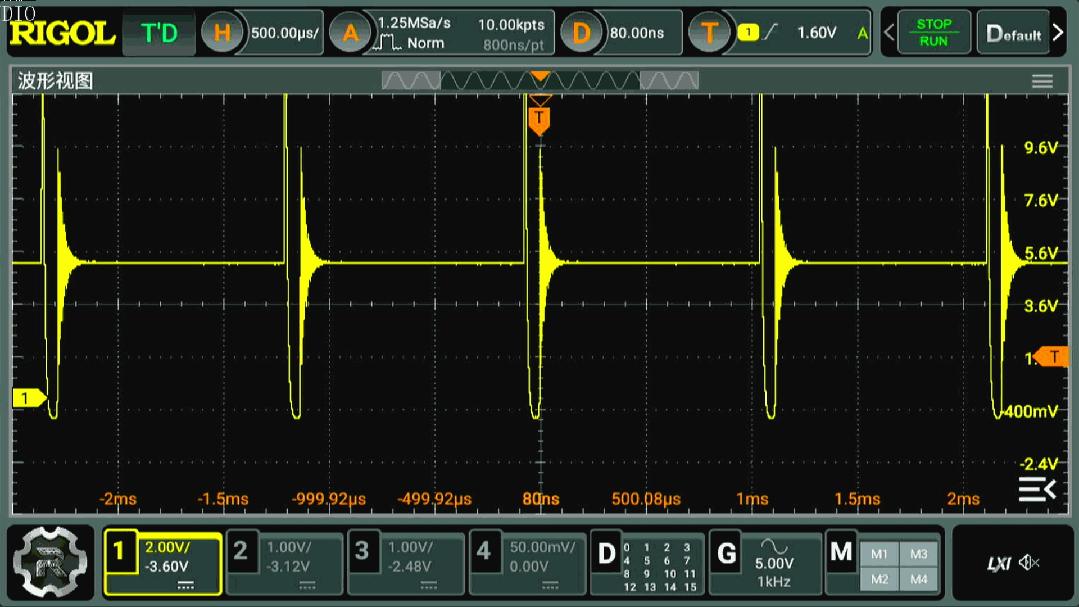

這是在負載為 470歐姆下，輸出電壓波形。將負載降低到 250歐姆，可以看到輸出中的占空比增加了。將負載電阻降低到 50歐姆，輸出電流達到了 100mA，輸出電壓波形中的占空比增加了。

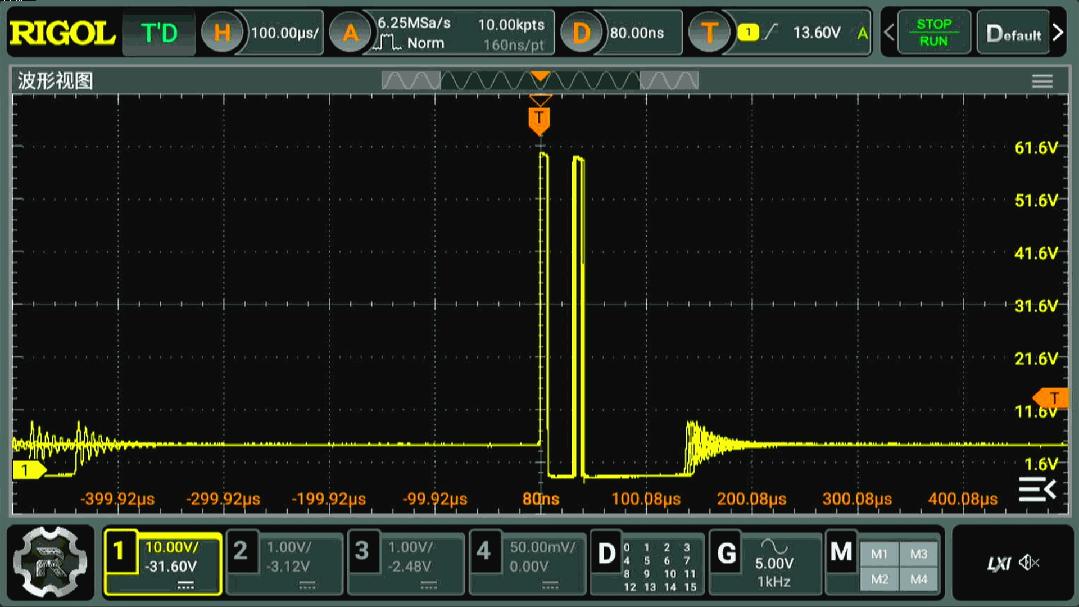

▲ 圖1.2.3 470歐姆負載下的波形

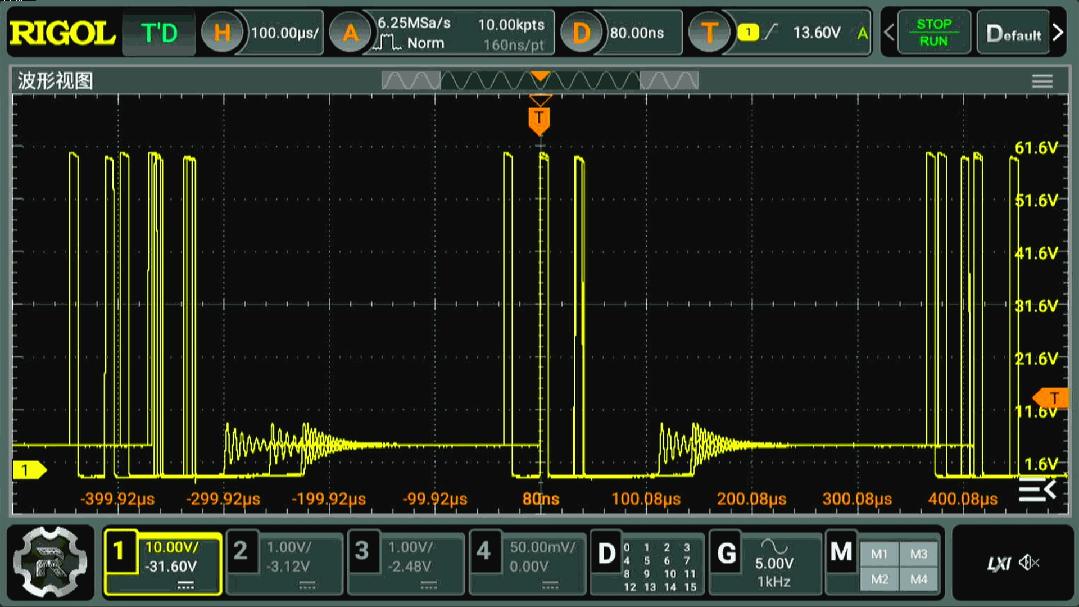

▲ 圖1.2.4 250歐姆對應的波形

▲ 圖1.2.5 50 歐姆負載下對應的輸出波形

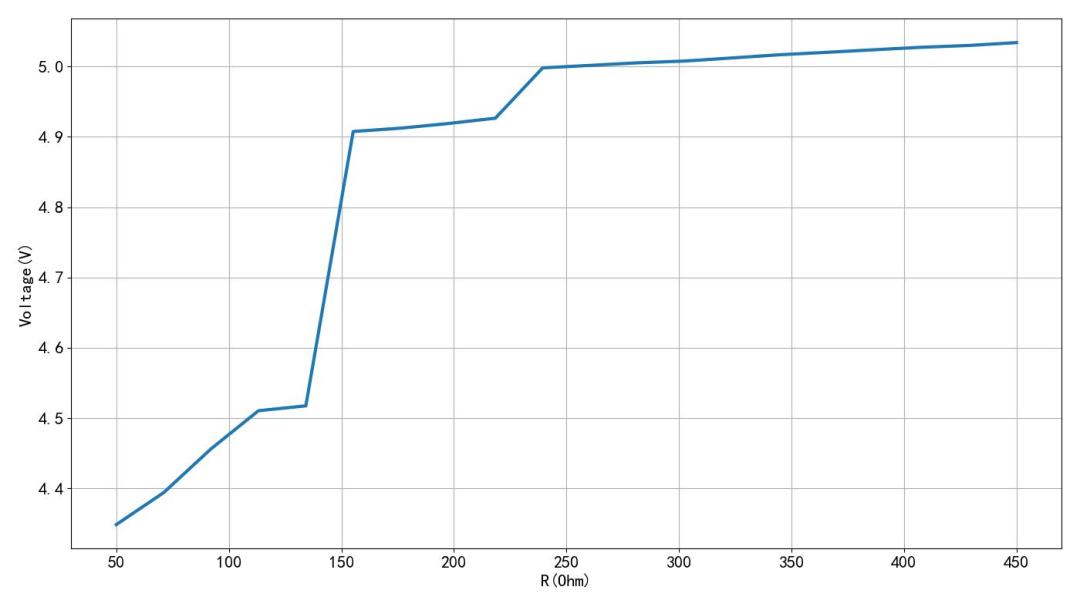

▲ 圖1.2.6 不同負載下的輸出電壓

測量在不同負載下電源的輸出電壓。使用功率變阻器，從 50歐姆變化到 450歐姆，測量不同電阻下對應的輸出電壓。在 250歐姆時，對應的輸出電流20mA，電壓還在5V以上，當電阻降低到150歐姆，對應輸出33mA，電壓降低到4.9V。在輸出電阻為 50歐姆的時候，電壓降低到4.4V以下。這是在輸入工作電壓60V情況下電源帶載能力。如果輸入電壓增加到 300V，帶載能力應該比現在測量結果大。
