01 PWM頻率

一、前言

上午測試了不同的單片機系統時鐘，對于所產生的PWM頻率精度的影響。這種方式比較依賴所使用的晶體的精度。下面測試一下，通過PWM信號在兩個頻率之間的跳頻來細調輸出信號的頻率，這樣可以通過調整調頻的比率參數，來改變輸出信號的頻率。并且可以通過這種方式，對輸出信號的頻率進行矯正。

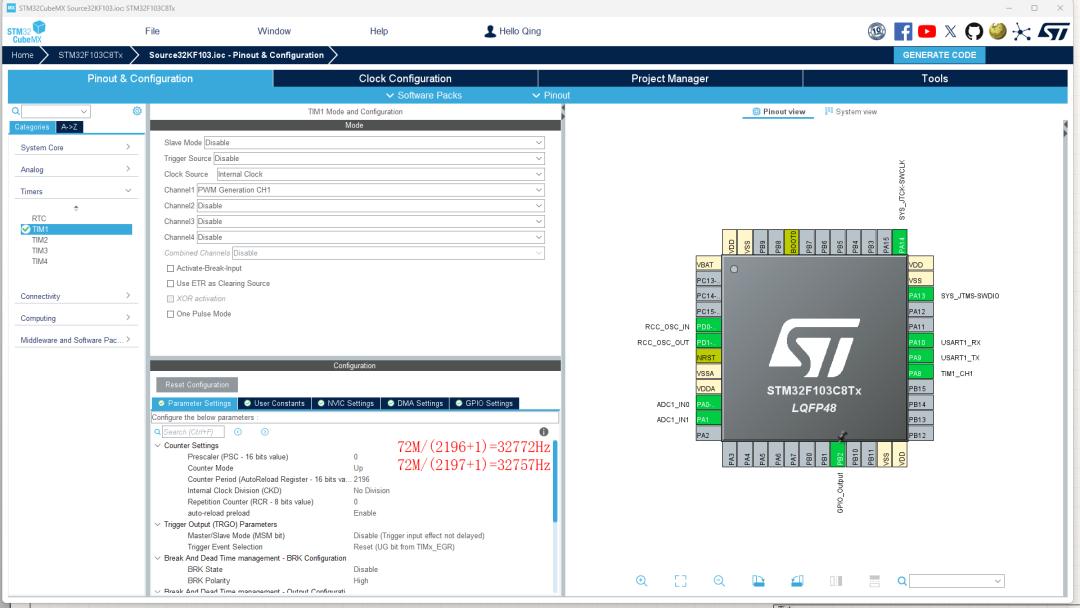

設置系統的時鐘頻率為 72MHz，產生PWM的 定時器的分頻數字設定為 2196，?這樣，對應的輸出頻率為 32772Hz，如果將分頻數字增加到 2197，則對應的輸出頻率為 32757Hz。如果采用動態調整分頻數字，則可以將輸出的PWM 頻率在兩個頻率之間進行調整。

二、調整結果

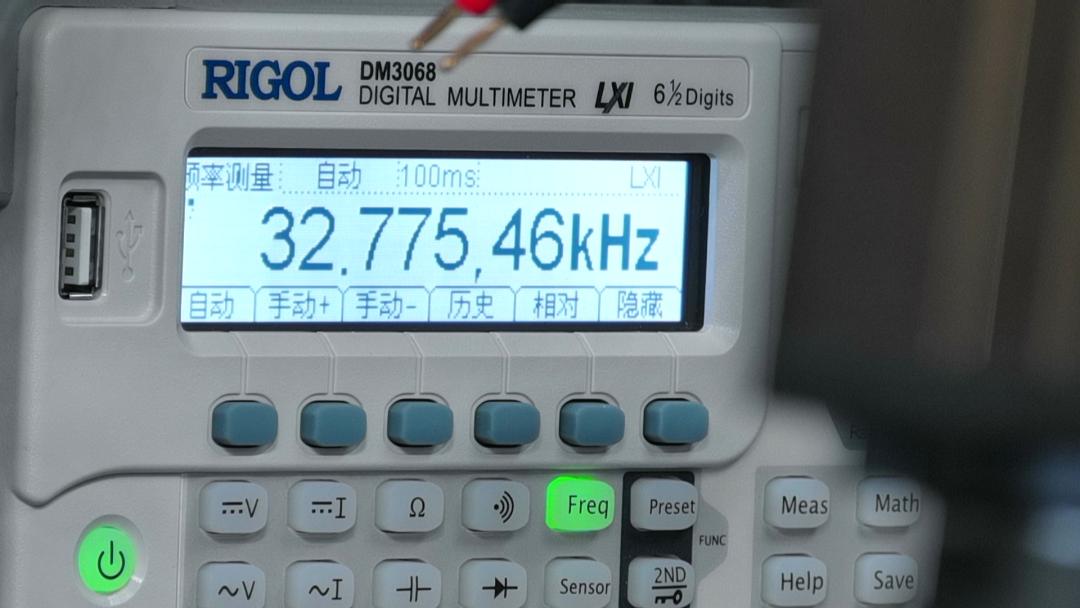

設置 PWM 的頻率分頻數字為 2196，測量實際信號對應的頻率，信號頻率非常穩定。頻率為 32.77646kHz。與理論數值相差4Hz，這是因為 晶體的誤差所造成的。

將PWM分頻數字設置為 2197，對應的頻率為 32.76056kHz。下面通過  64個輸出波形為一組，動態調整輸出PWM周期分頻數字在2196，2197 之間進行切換。

三、切換頻率

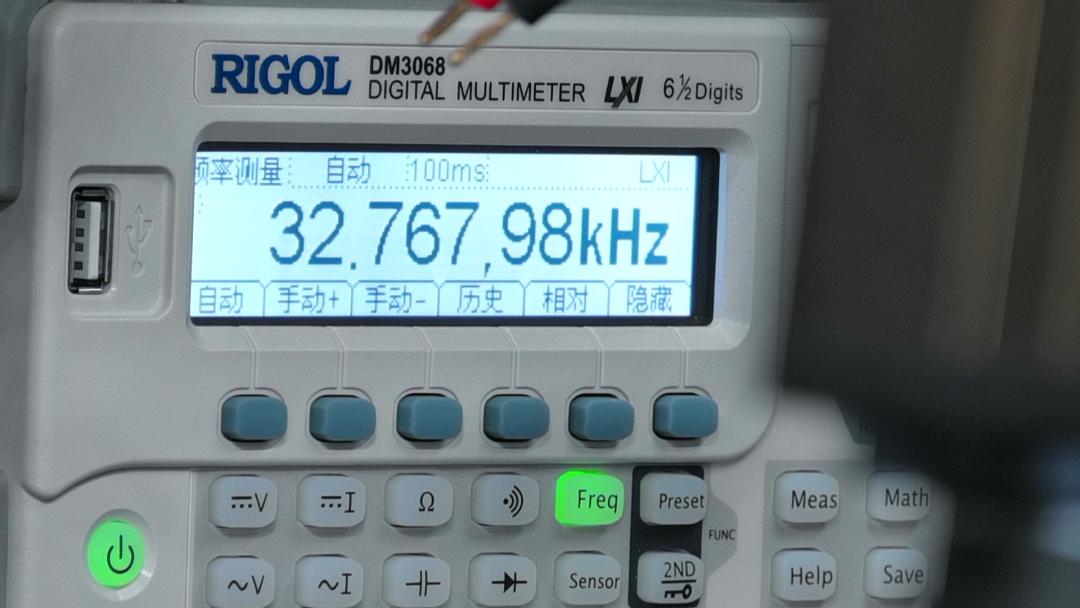

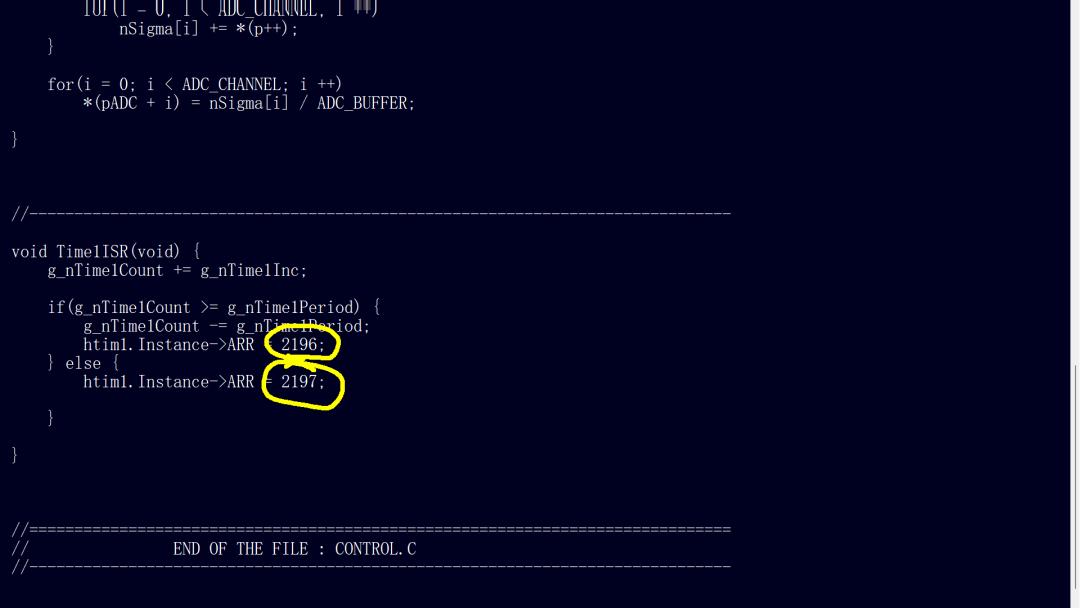

在定時器更新的時候，增加一個計數變量，根據它是否超過 64，然后調整計數器，并修改定時器分頻數量?，F在計數器每次增加32，這樣就可以保證每隔一次，定時器的 ARR 寄存器在 2196，2197 之間切換一次。使用數字萬用表測量此時的頻率，為 32.768kHz，也恰好是前面兩次測量的頻率的平均值。

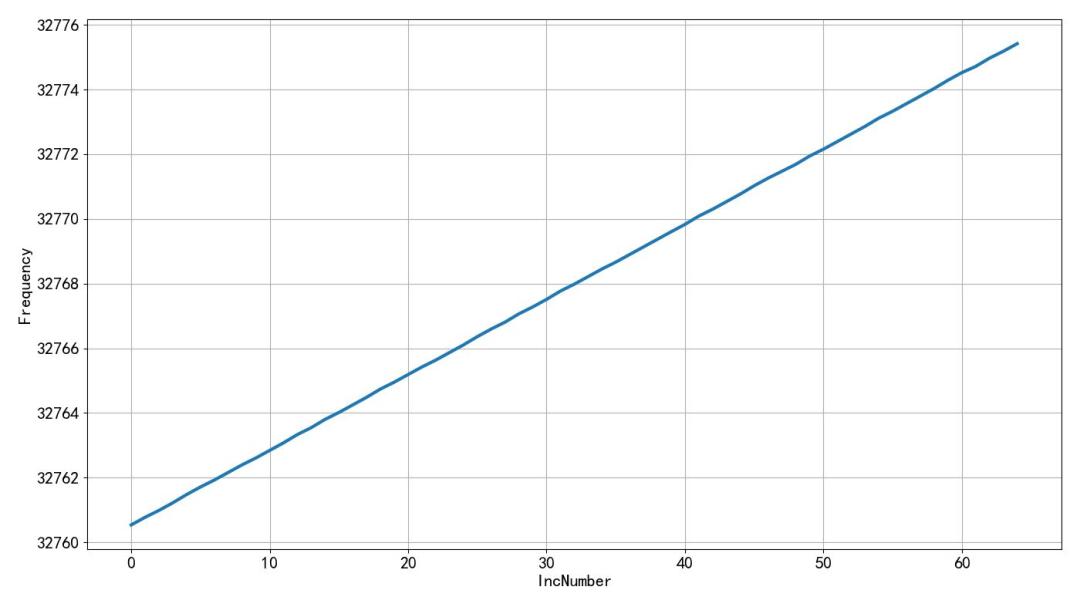

修改軟件中變量增加數值，對應 Time1 的分頻數值在 2196，2197 之間切換的比例。0 對應分頻數字始終在2197，64 對應分頻數字始終 2196。數值在 0  到 64 之間，分頻數值從 2196 到2197 逐步增加。可以看到對應的輸出頻率從低頻逐步線性增加。如果希望輸出 32766 ，對應的 變量遞增數值為 23.

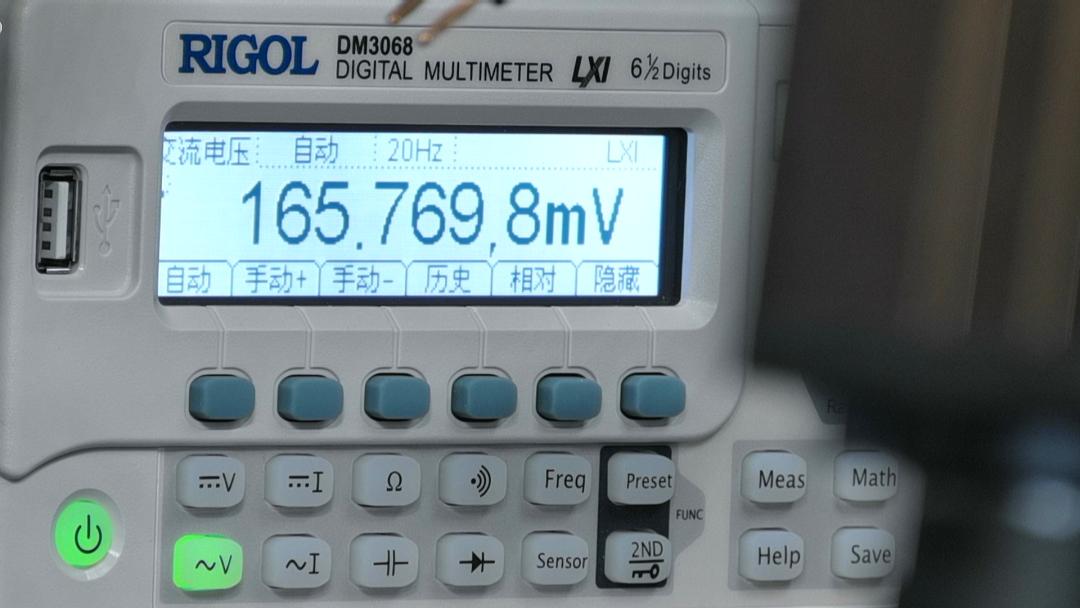

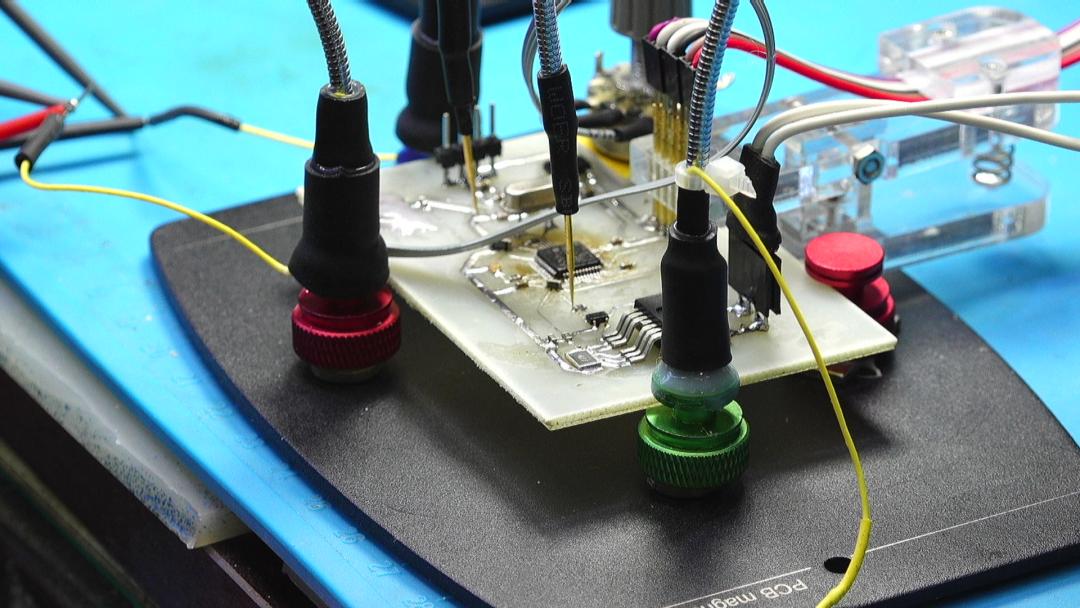

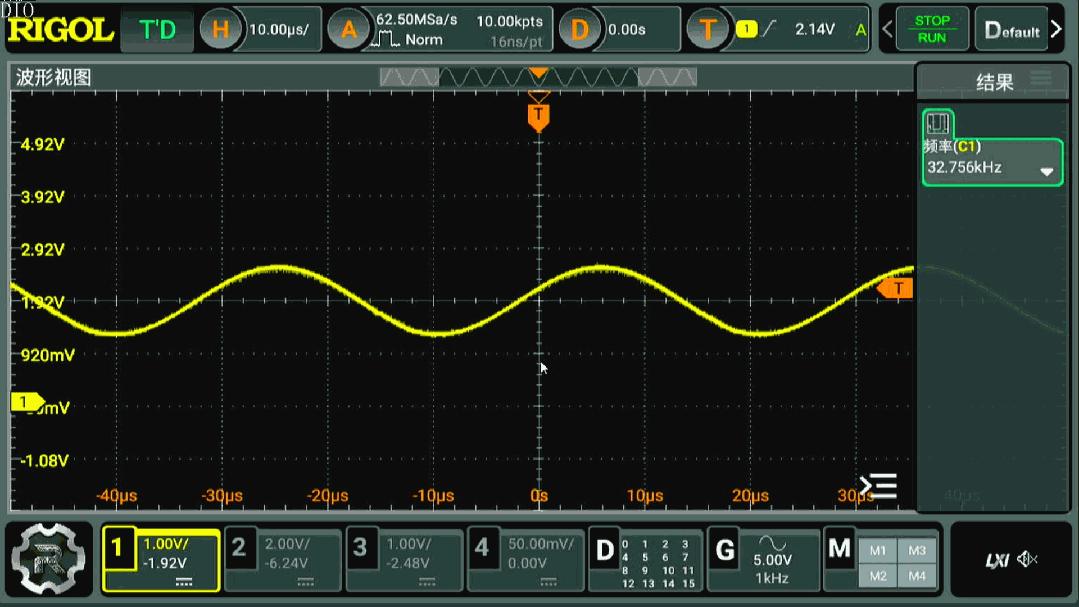

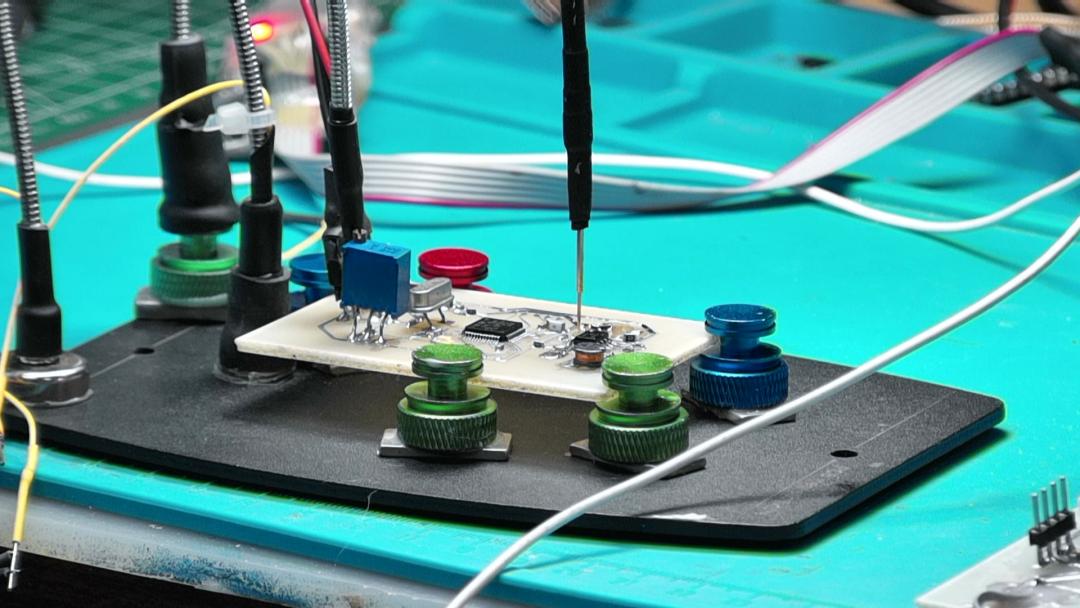

使用前天制作的手表晶體選頻放大器接收震蕩信號。下面測試對于不同的頻率對應的信號幅度。這是放大器所得到的接收信號。利用 DM3068測量信號的交流信號分量的有效值。

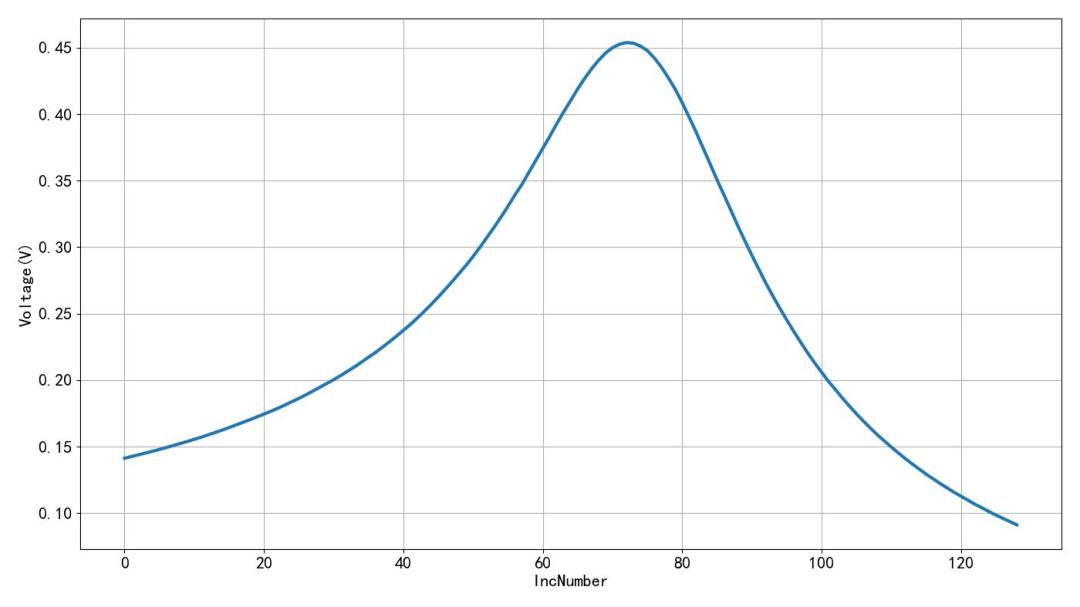

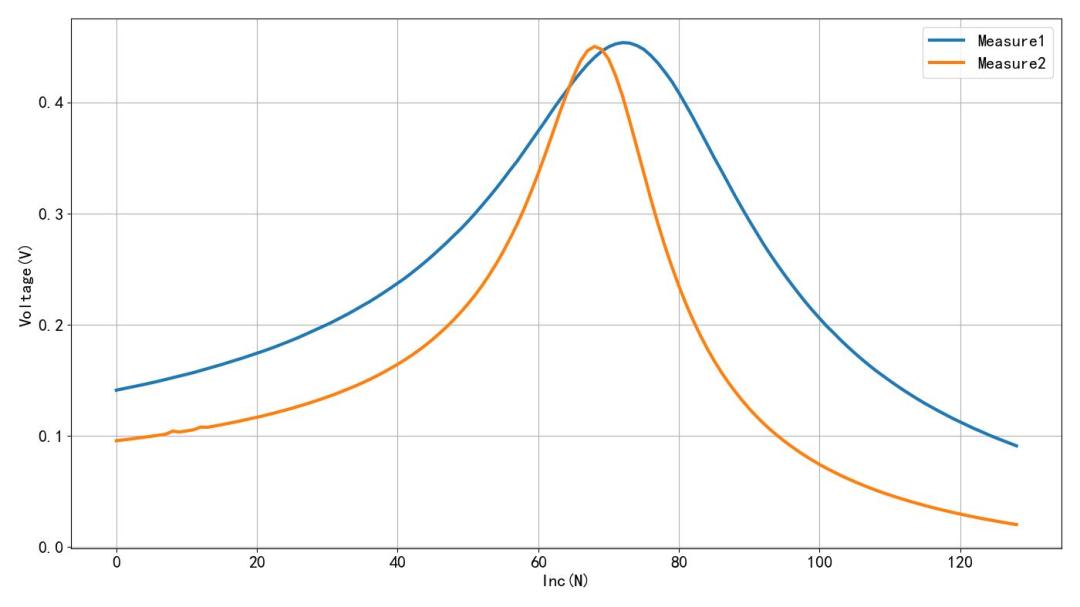

這是對于分頻數字在2916,2197 ，不同比率下測量得到的交流信號的幅度。再次擴大了分頻數字，青色曲線對應分頻數字在 2195，2198，橙色對應的分頻數字在 2194，2199，測量所得到的曲線。分別對應的等效震蕩頻率范圍增加了?？梢钥吹剿鶛z測到的峰值幾乎沒有改變。這說明通過這種跳頻方式 與單個頻率所得到的信號幅度是可以等效的。

※ 總 結 ※

本文測試了利用跳頻方式來細調PWM頻率的方案，通過測試對比，調整頻率的效果非常好。與實際單個頻率所產生的檢測信號幅度基本相同。后面，將會使用這個方式，來調整無線信號源的頻率。
