一、前言

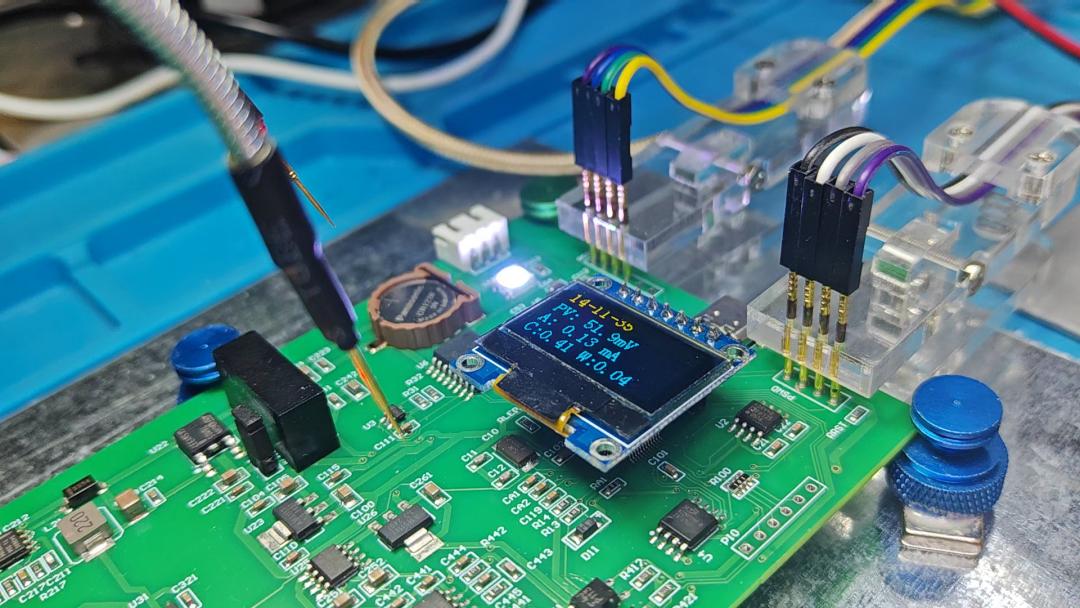

這是電路板上的一個 OLED 顯示屏?？梢钥吹?，在手機拍攝下，OLED 顯示屏上有翻滾的黑線。這應該反應了該顯示屏是屬于掃描點亮的。也就是顯示屏上的像素不是同時點亮，那么如何能夠直接測量到 OLED 顯示屏刷新的頻率呢？下面借助于之前自己 DIY 的一個 光電放大器。它在5V供電下，可以放大通過光纖引入的光信號。下面就是用這個小小的光電放大器來測量一下 OLED 顯示屏的刷新頻率。

二、放大器接口

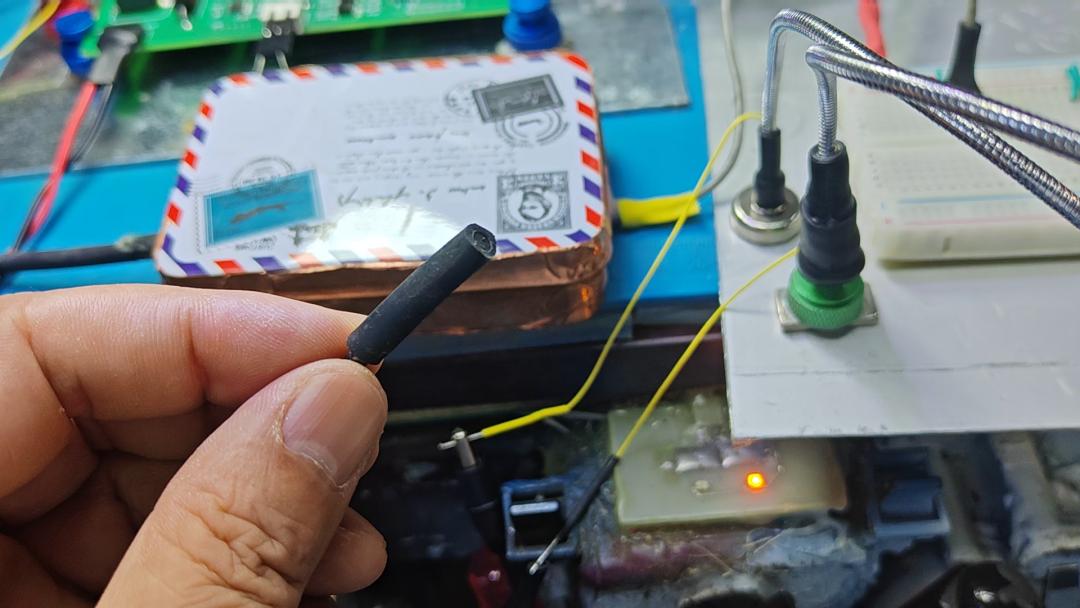

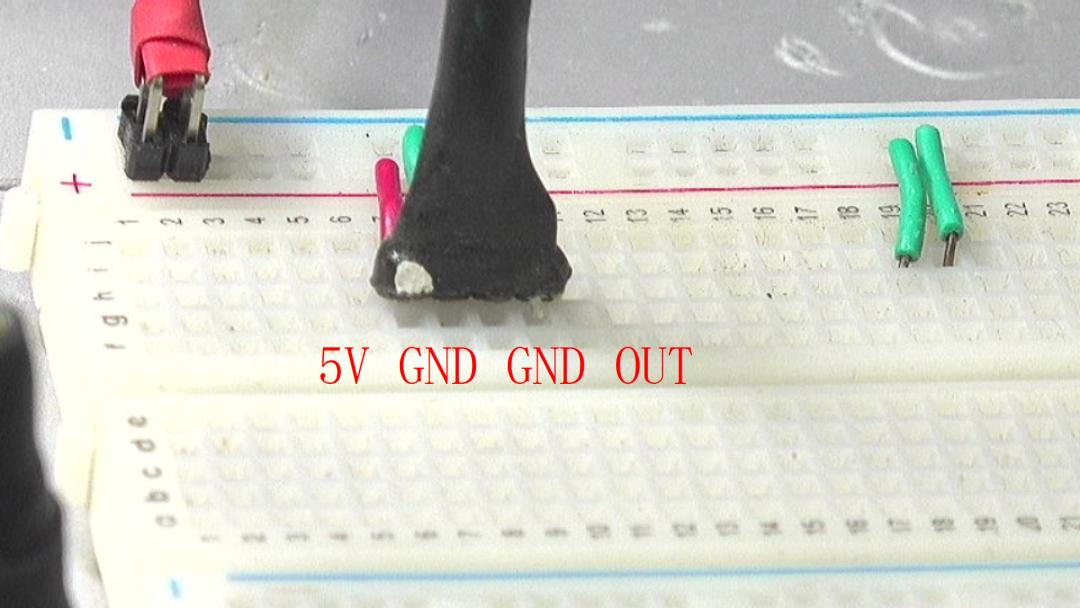

下面介紹一下光電放大器的接口，它雖然是四芯接口，但實際上中間兩個是公共地線。白色標記對應的是 5V 電源輸入，另外一側則是放大信號輸出。下面通過示波器觀察一下 它放大的 OLED 光強信號。

三、信號放大

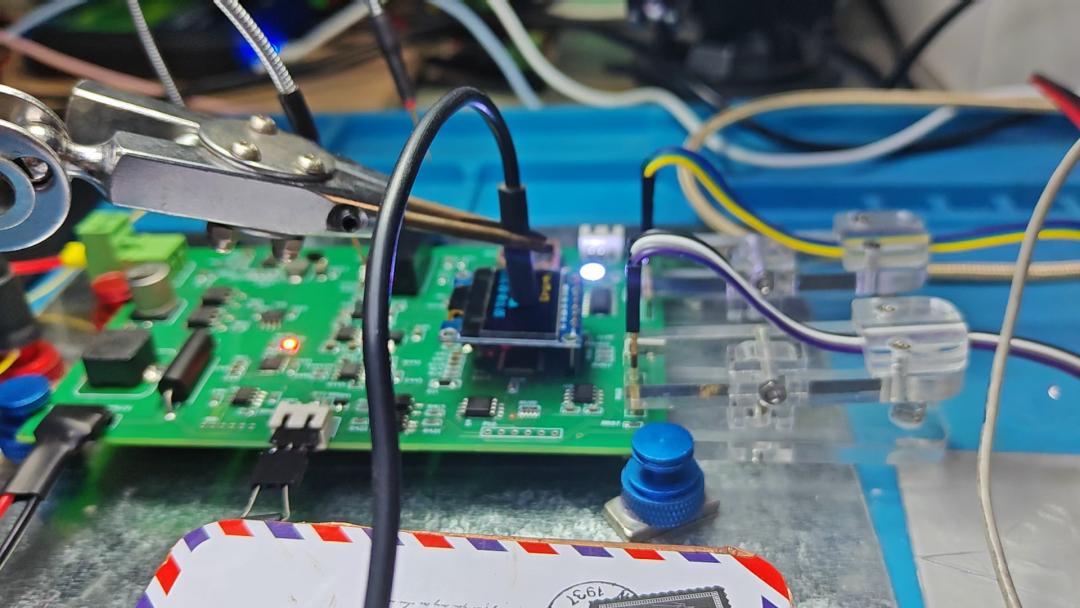

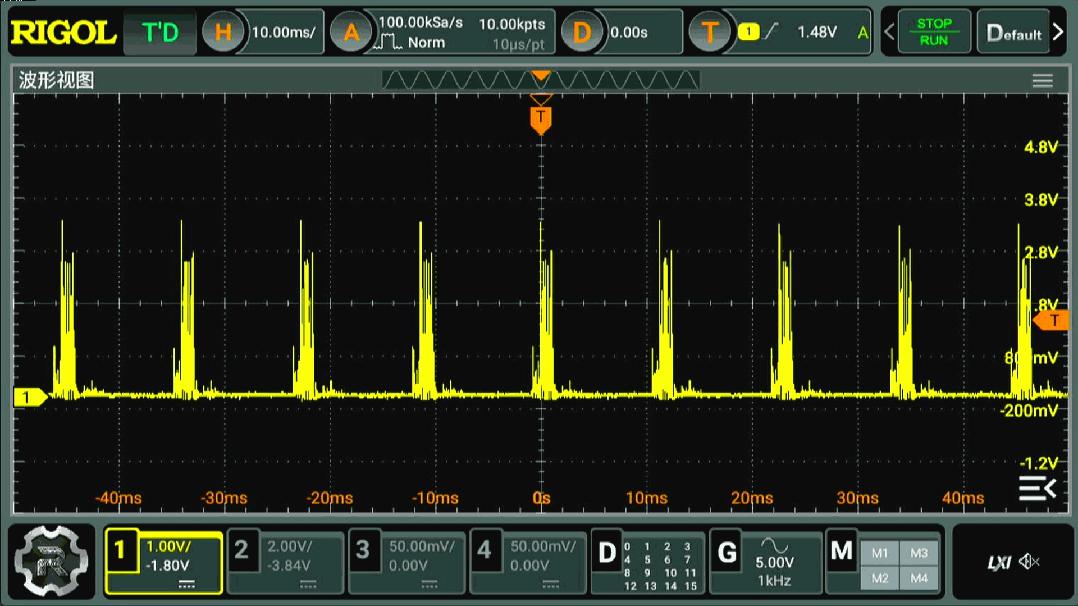

現在 OLED上顯示了一些字符信息。顯示字符的地方，有像素發光，沒有顯示字符的地方，OLED屏是黑色的。將光電放大器的輸入光纖一端放置在 OLED屏上，對準一些顯示的字符?？梢钥吹酱藭r，光電放大器輸出一簇簇放大信號。這些信號反映了 光纖輸入端下面對準顯示字符像素發出的光芒。這些信號重復頻率大約為 88Hz，這說明，OLED屏幕的刷屏的頻率為 88Hz左右。由此，讓我們了解到了 OLED 屏幕顯示的特性。

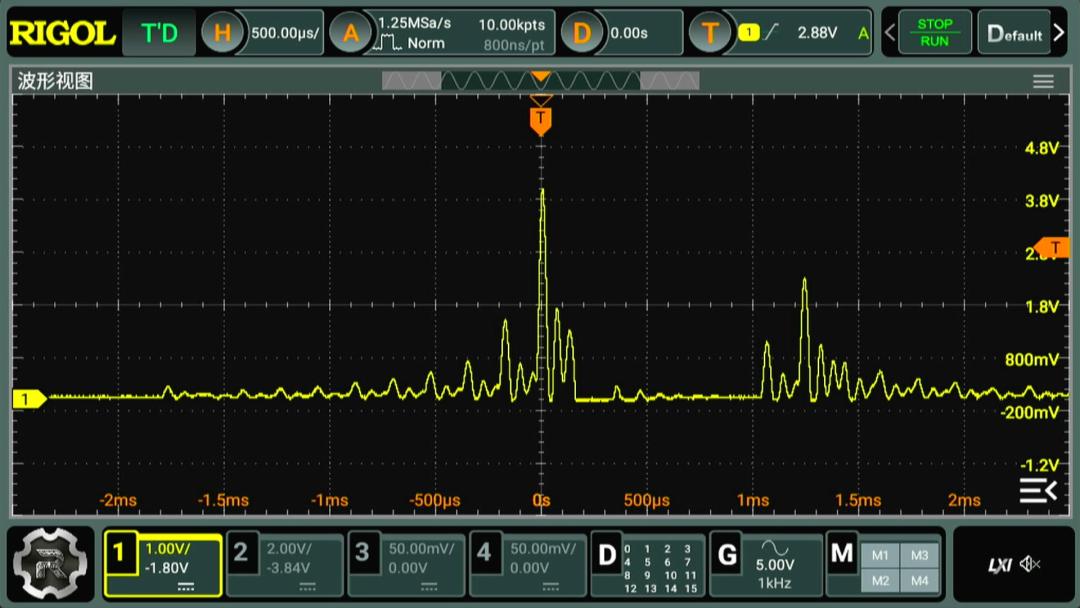

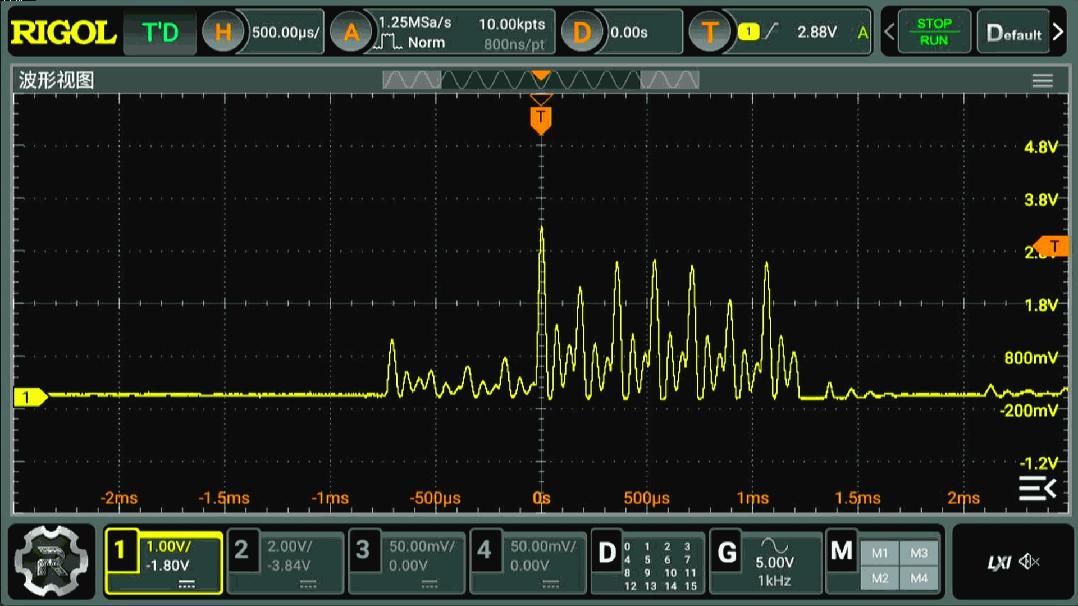

由于導光塑料光千輸入截面比較大，所以它下面對準的字符像素比較多，展開光電信號，可以觀察到每簇信號的細節。這些反應了光纖輸入端所覆蓋的像素的行數。每一行應該對應一個光脈沖。

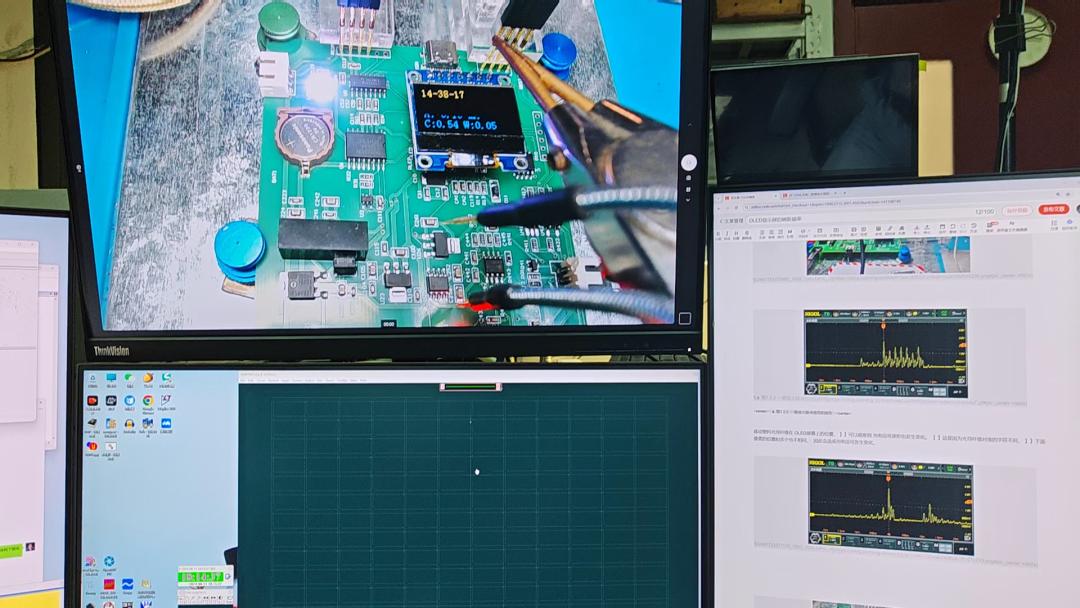

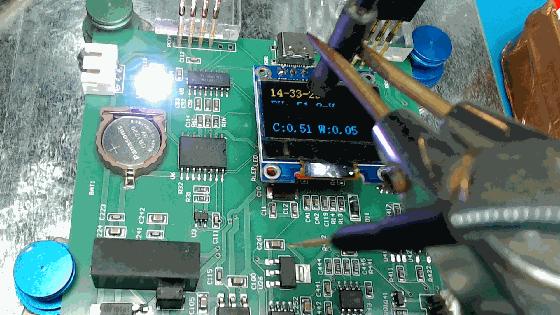

移動塑料光導纖維在 OLED屏幕上的位置，可以觀察到 光電信號波形也發生變化。這是因為光導纖維對準的字符不同，下面像素的位置和多少也不相同，因此會造成光電信號波形發生變化。

※ 總 結 ※

對于普通的 液晶顯示屏，使用光電放大器所得到的光電信號沒有脈沖，這說明我們平時所使用的液晶顯示品的光強非常穩定。對于 這種小型的 OLED 顯示屏，則是以 88Hz 左右的頻率進行刷屏。
