一、前言

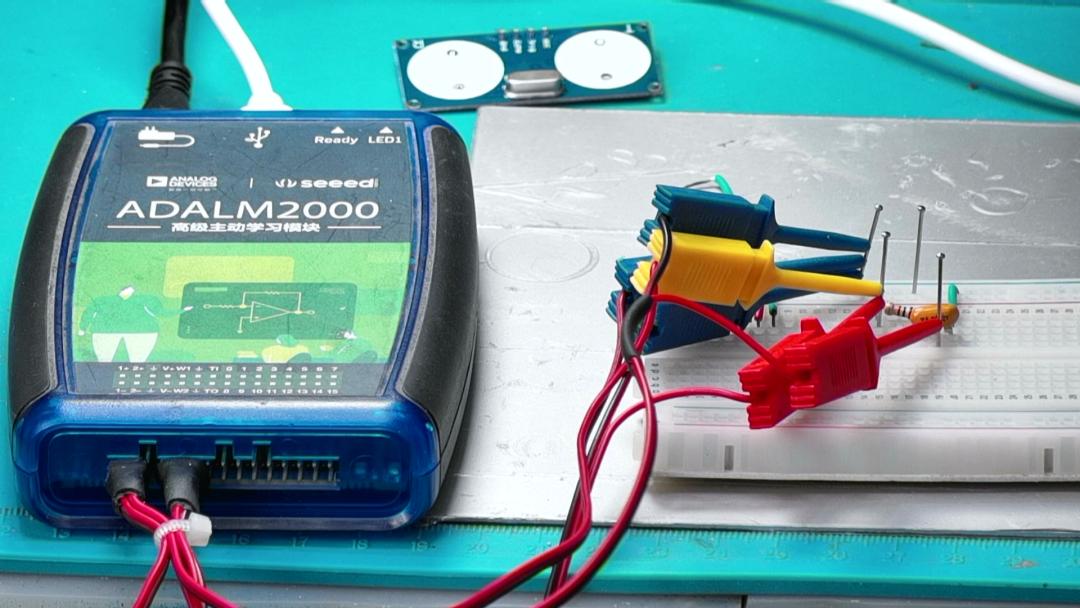

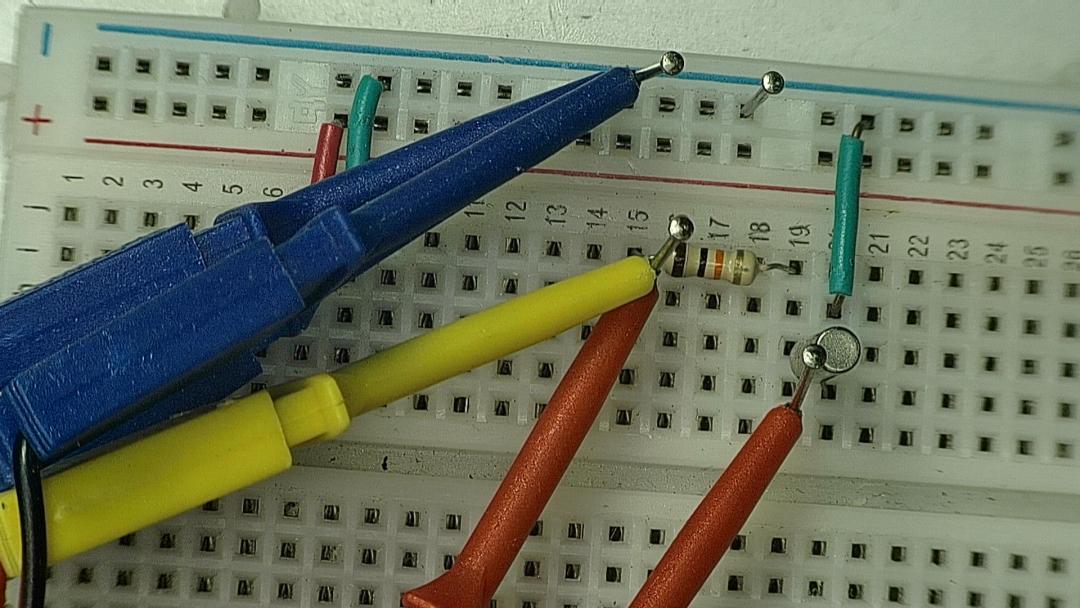

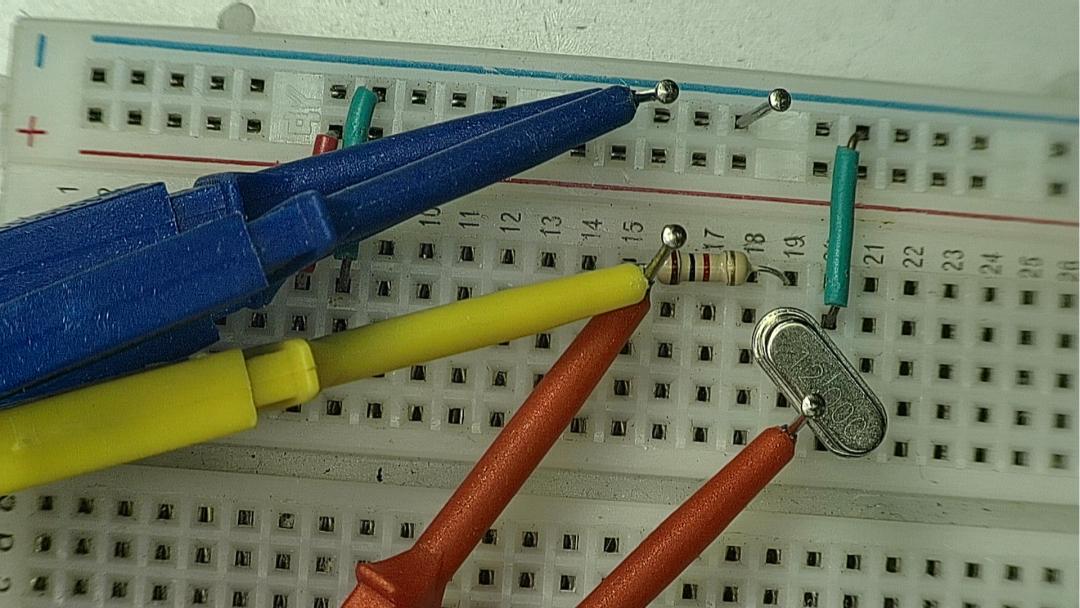

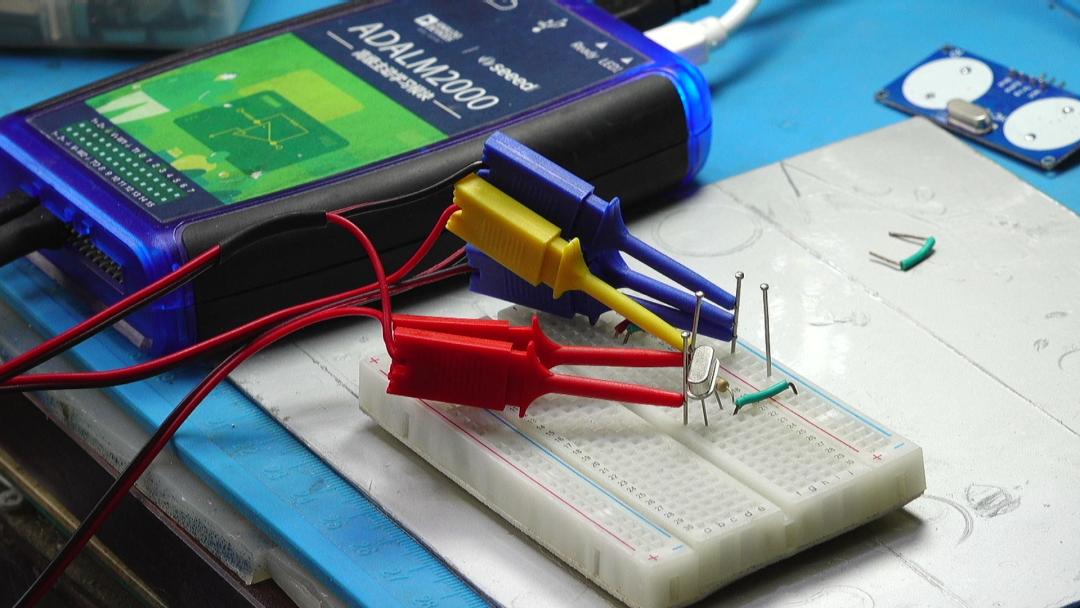

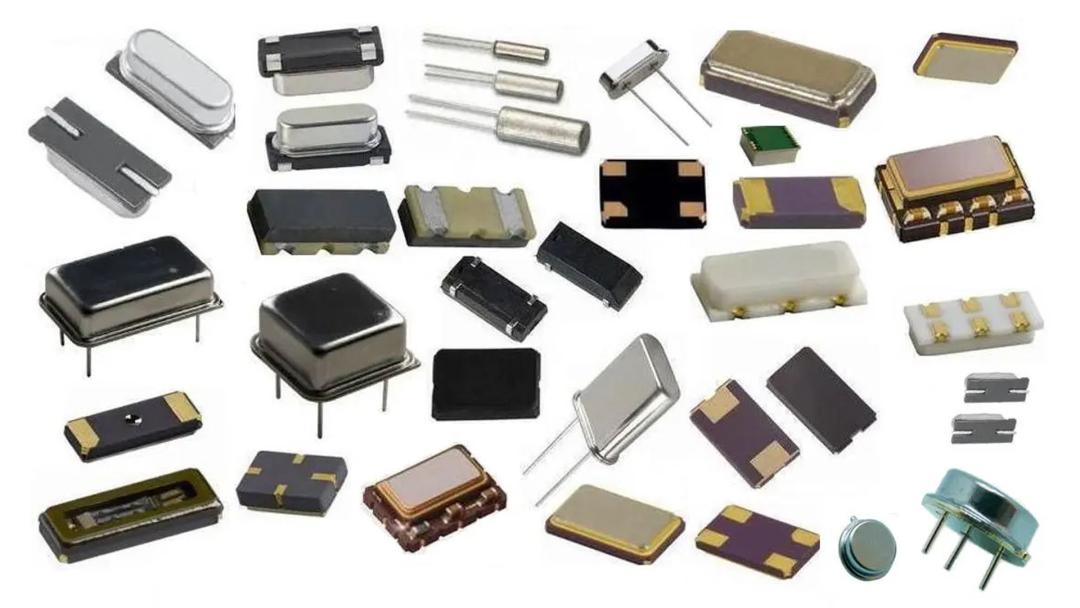

昨天使用 ADALM2000 測試了超聲波發射與接收換能器的諧振頻率。下面使用這個電路，測試一下在單片機電路中常常使用到的晶體諧振特性。測試的電路在面包板上搭建，在測試的 12MHz 的晶體前面串聯一個 1k 歐姆的電阻，測量串聯后分壓信號的幅度和相位隨著頻率變化對應的變化情況。說實在的，在測量前，我還不知道這種測量方法是否能夠奏效。

二、測量結果

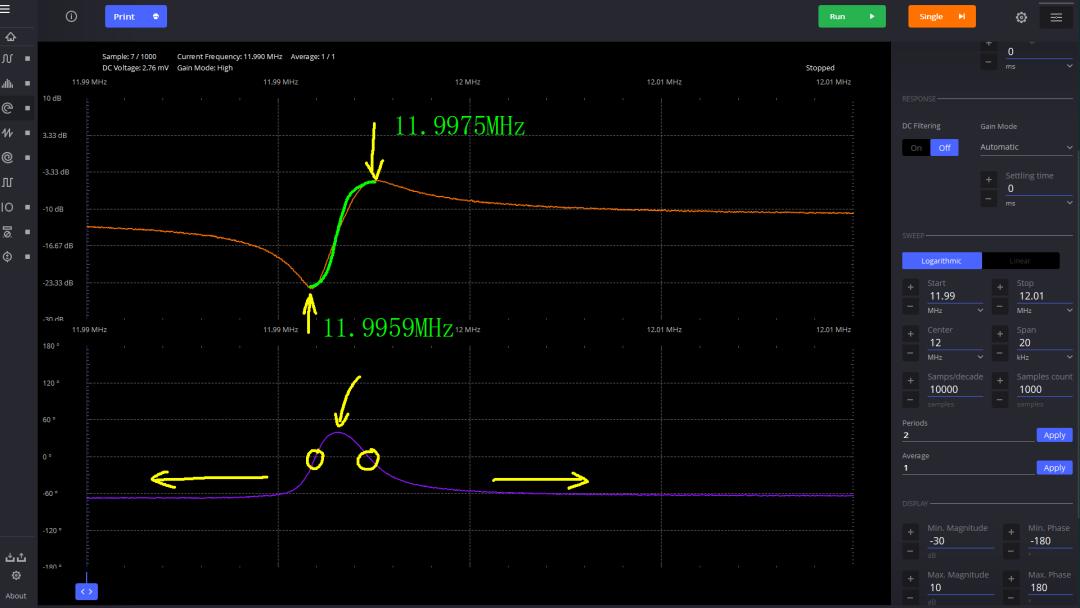

測量結果還是令人感到興奮的。上面是幅頻特性，下面是相頻特性?？梢钥吹?，這里有兩個頻率點，在這兩個頻率之內，相位是超前的，在這兩個頻率之外，相位是落后的。說明，中間部分，晶體是呈現電感特性。前面是串聯諧振頻率點，對應的阻抗最低，后面是并聯諧振點，對應的阻抗最大。通常在電容三點晶體震蕩器中，應用的就是晶體處在電感特性的頻率范圍。這兩個頻率之間，大約有 1.6kHz 的帶寬。通過與 12MHz相比，得到晶體的品質因子大約為 7500 。

下面更換另外一個頻率的晶體諧振器。它的標稱值為 16MHz，可以看到同樣的類似的諧振曲線。根據兩個相位過零點，可以得到對應串聯諧振和并聯諧振頻率。兩個諧振頻率之間相差了 2kHz，對應晶體的品質因子大約為 8000。

根據廠家提供的數據手冊，普通的晶體的品質因子大都超過 20000，之所以前面測量得到的品質因子比較小，應該歸咎于測量電路本身所帶來的問題，也就是串聯電阻1k 歐姆對晶體的影響。

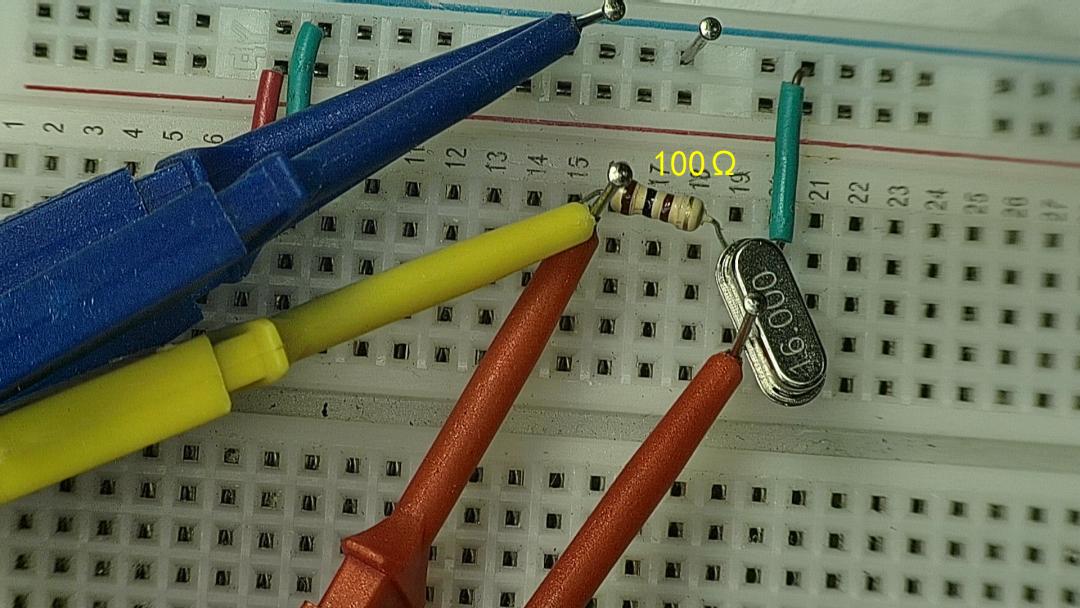

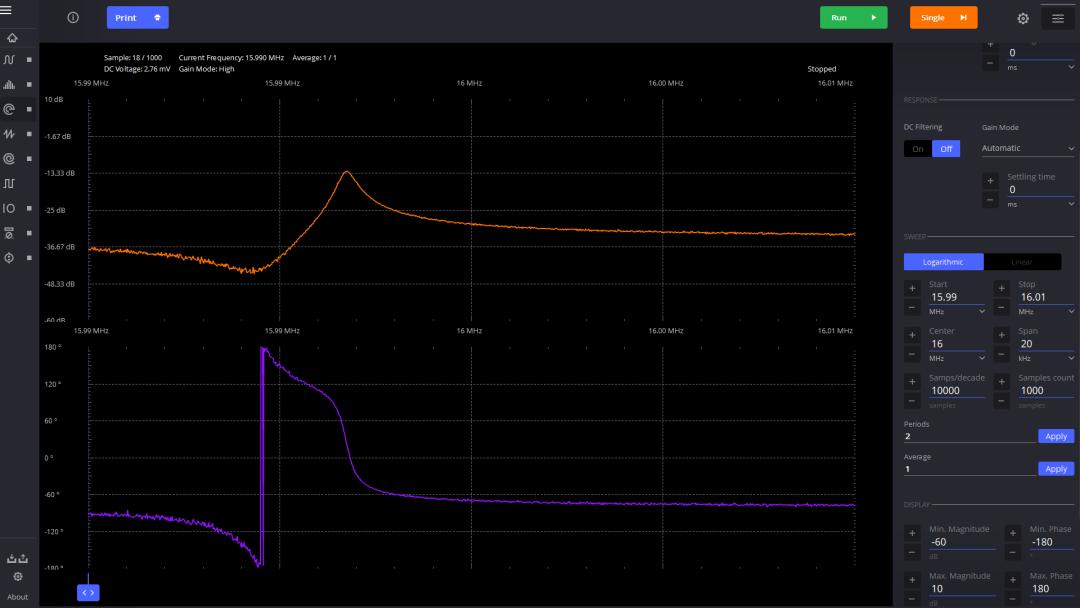

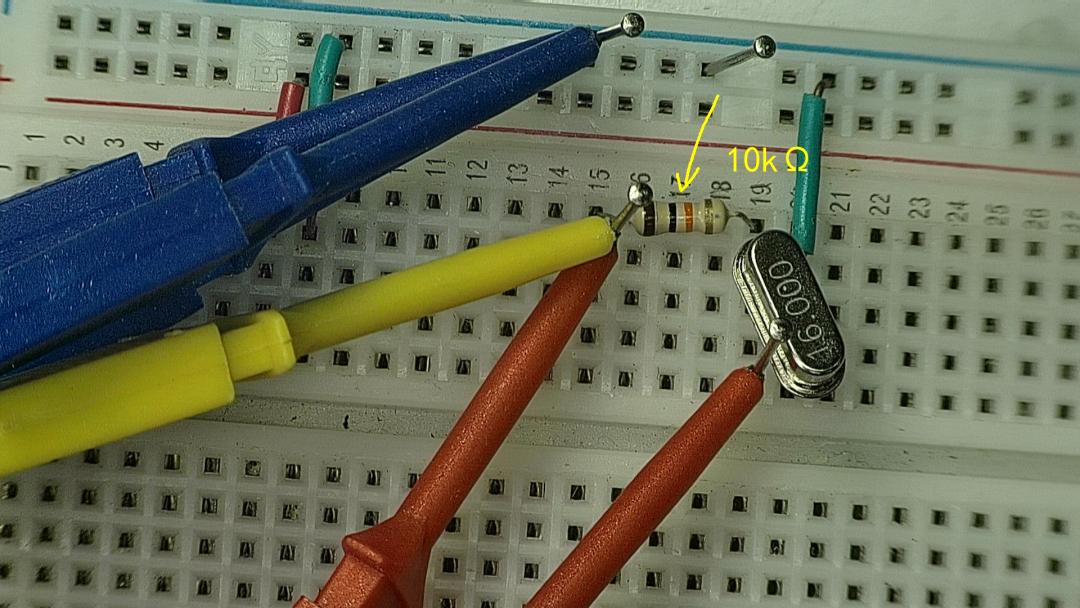

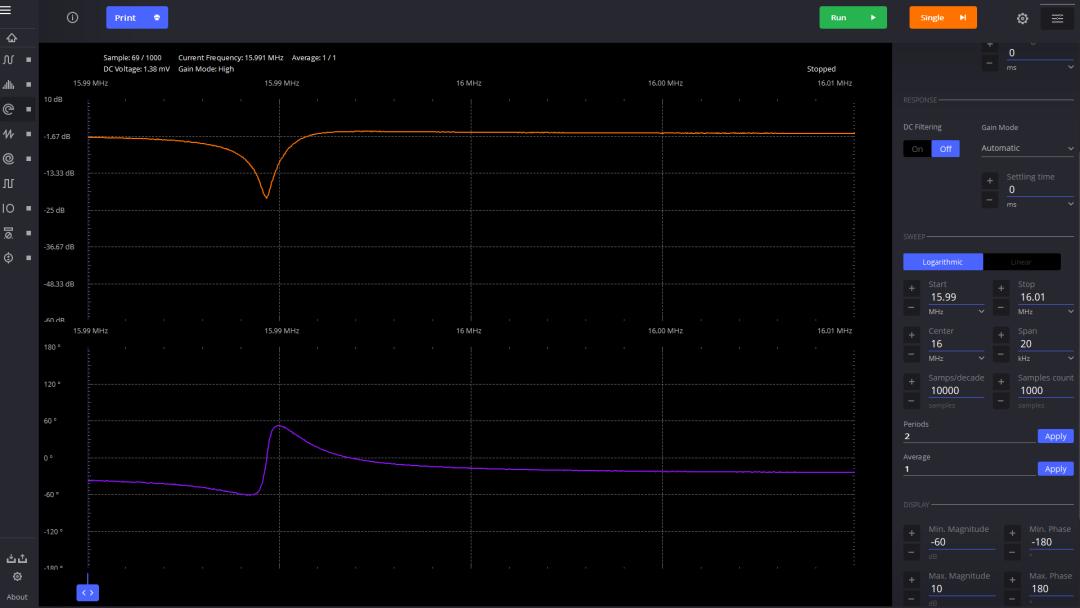

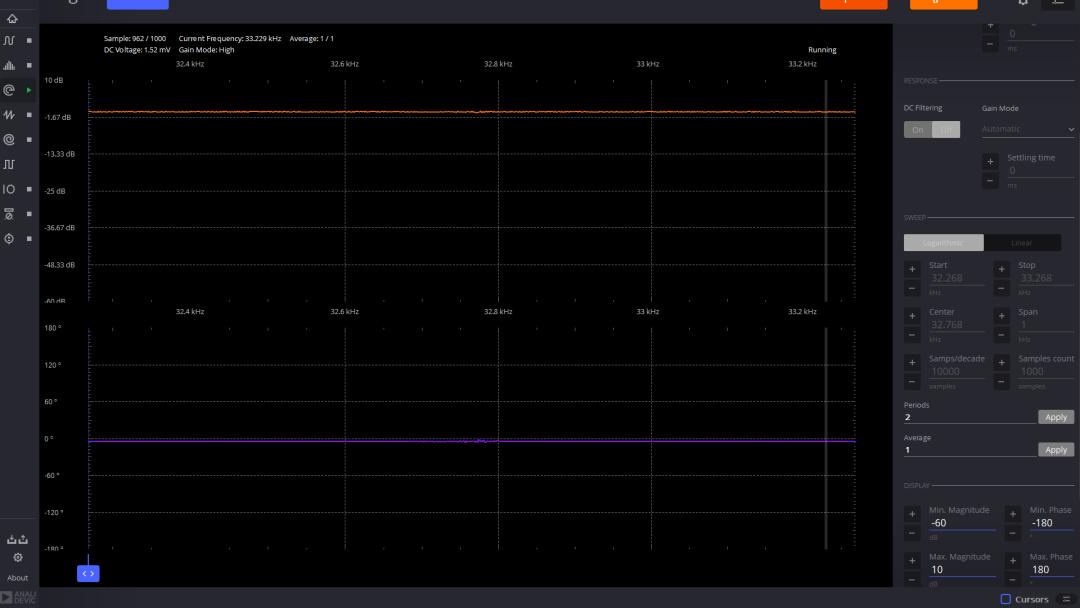

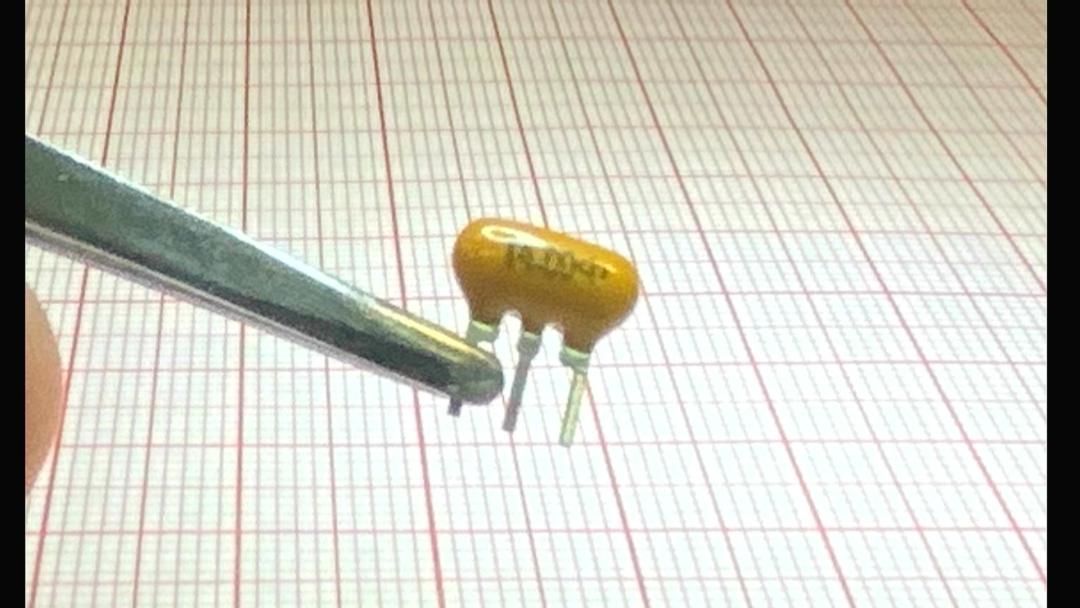

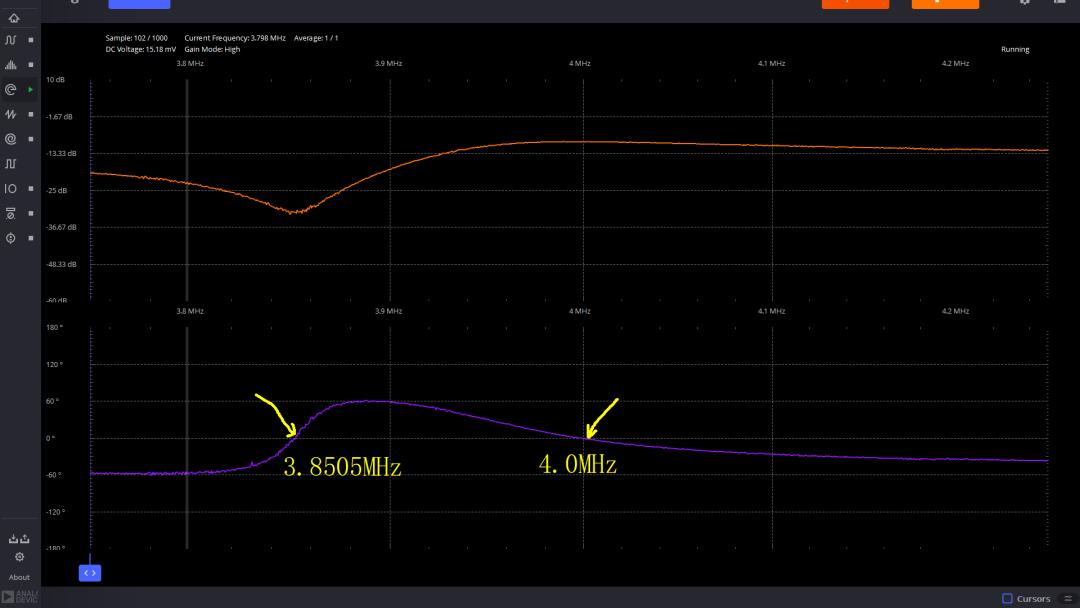

下面，將串聯電阻，修改為 10k歐姆，重新測量得到的頻率曲線，可以看到對應的諧振頻率曲線發生了變化。但是串聯和并聯諧振頻率之間的間隔并沒有太大的變化。減小串聯電阻，將其修改為 100歐姆，諧振頻率曲線發生了比較大的變化。
