手邊的這款 ADALM2000模塊具有豐富的測量功能，它內部具有兩路信號源，同時具有兩路USB信號采集。這樣變可以通過它測量一些器件的伏安特性。下面利用它，測量二極管的單向?qū)ㄒ约胺聪蚧謴瓦^程。

二、測量結果

1、直接測試

使用 ADALM2000 產生鋸齒波形，使用通道1 測量該信號。簡單起見，通道2 也測量該鋸齒波。它們分別作為 X-Y 電壓驅動信號。左邊顯示了兩個通道的波形。右邊這是 X-Y 對應的波形，因為它們 是同一個信號，所以對應這45°的直線。這是測量恒等系統的輸入輸出關系。

2、二極管單向?qū)?/span>

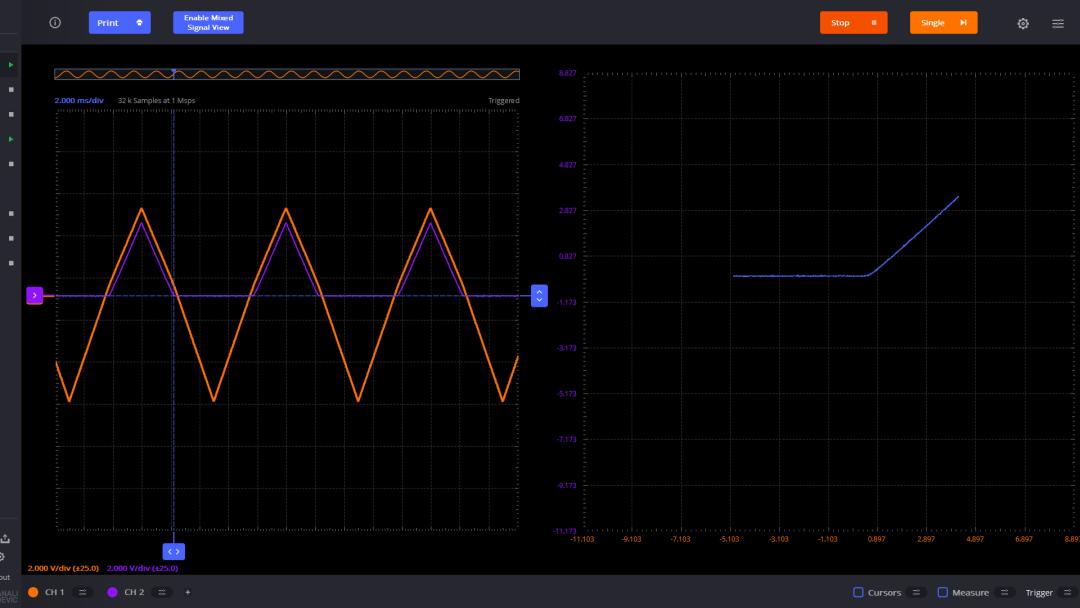

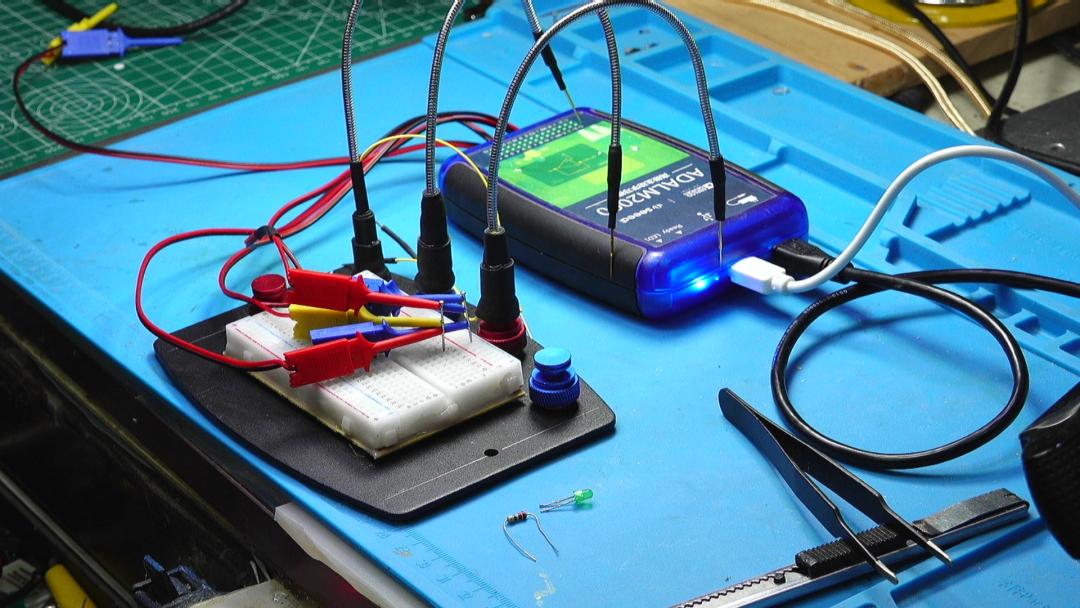

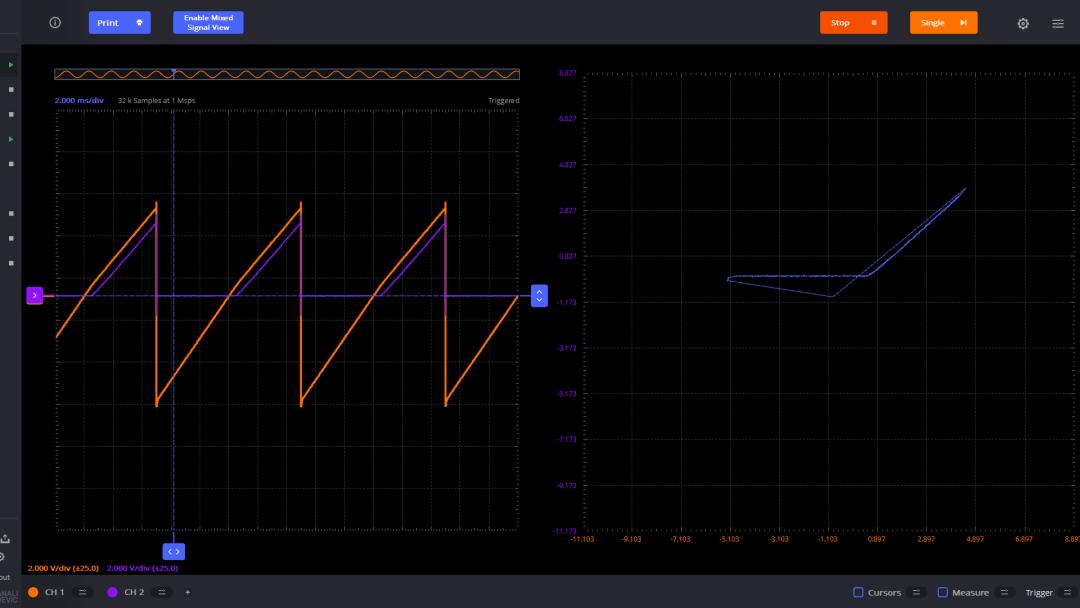

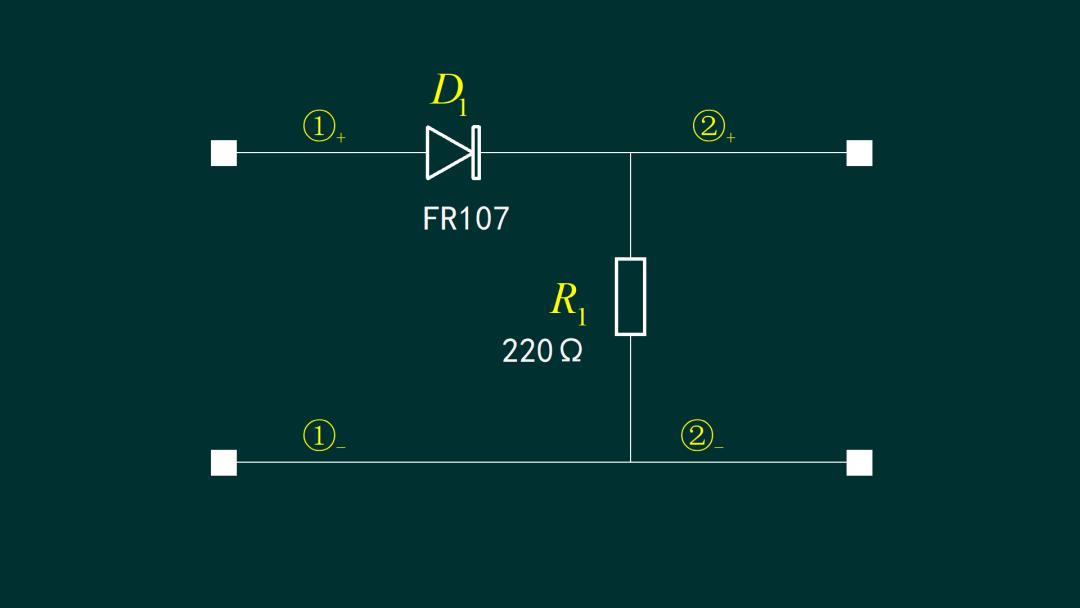

側面測量二極管的單向?qū)ㄌ匦?。輸入電壓有通道一輸入，輸出電壓反應了流過的電流大小，在面包板上搭建測試電路，測量二極管的單向?qū)ㄌ匦?。在鋸齒波作用下，波形在恢復的時候由于，二極管的結電容，所以出現了比較奇怪的變化。將波形修改為三角波，二極管的單向?qū)ㄌ匦跃捅容^明顯了。

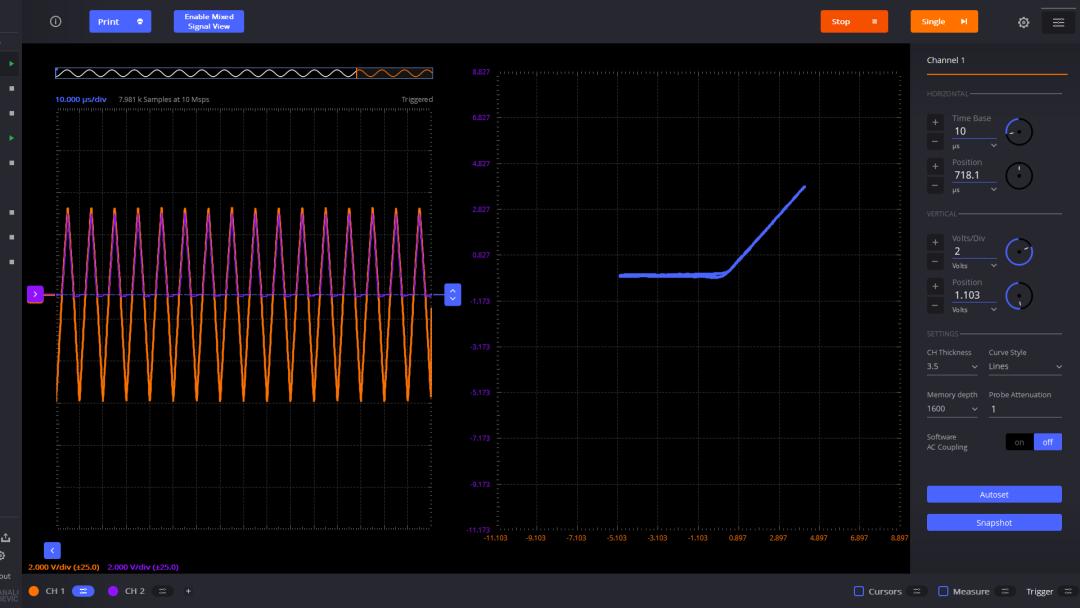

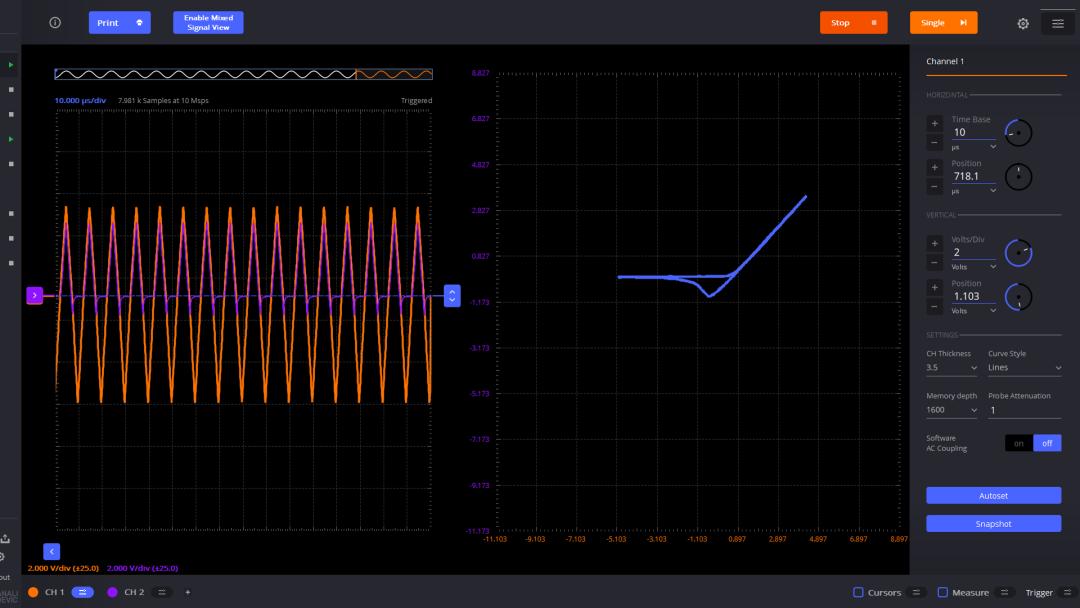

提高三角波的頻率，這是 10kHz，可以看到單向?qū)ㄌ匦猿霈F(xiàn)了一些變化。將三角波的頻率提高到 100kHz，可以觀察到二極管在反向電壓下，出現了恢復電流。將二極管替換成肖特基二極管。在同樣的頻率下，肖特基二極管的反向恢復電流非常小。

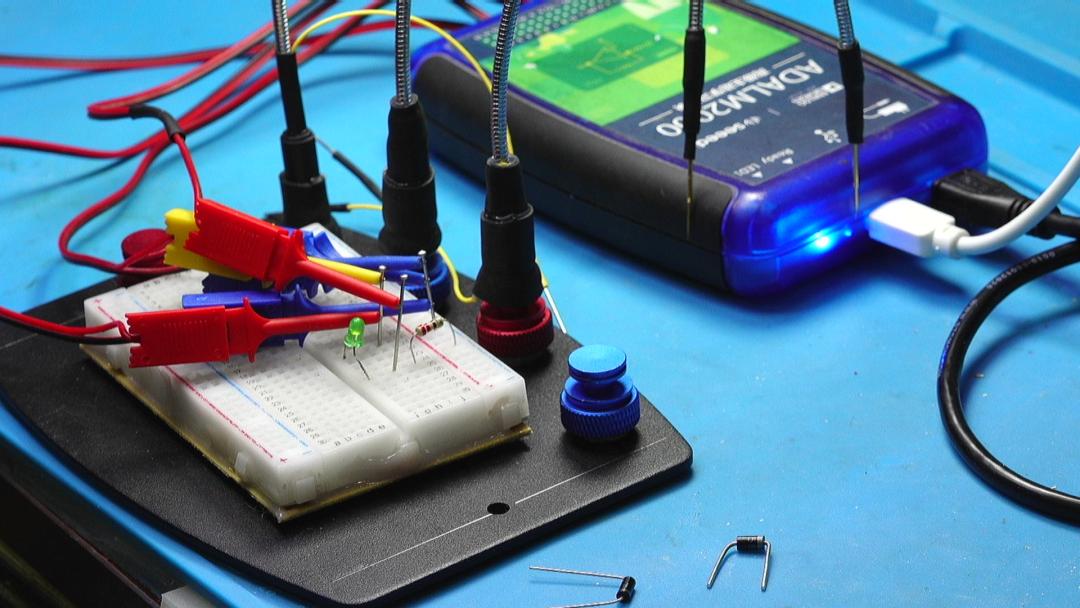

將二極管?更換成一個發光二極管。這是一個綠色發光二極管，它可以正向?qū)?。XY掃描曲線顯示了它的單向?qū)ㄌ匦?，他的反向恢復過程，比肖特基二極管大，但小于快速恢復二極管的反向恢復過程。

※ 總 結 ※

本文測試了 ADALM2000 的XY顯示功能，配合它的信號源產生的三角波，可以測量電氣元器件在正負5V范圍內的伏安特性，特別是高頻下，元器件的電壓電流特性。
