我們在正常升級的過程（只使用一個位流文件），假如：（1）因為干擾通信模塊收到了一個錯誤位；（2）或者燒寫進FLASH時突然斷電，導致位流文件不完整；（3）再或者使用軟核升級應用程序時，突然斷電或者接收文件錯誤，導致應用程序啟動不了；（4）再再或者外場人員燒寫了不適配本FPGA的升級程序。以上這些都是我們升級時候常見的問題，以上問題可以總結為以下幾點：

位流錯誤 -- 對應情況（1）、（2）
啟動超時 -- 對應情況（3）
位流ID不匹配 -- 對應情況（4）

所以我們使用單一的文件進行遠程升級的時候，很有可能因為各種情況導致FPGA不能啟動，就需要現場使用JTAG進行處理。所以為了避免這些情況的發生，我們需要兩個固件，其中一個在一般情況下不動，只升級另一個程序，兩個程序在以上情況發生時，就啟動第一個程序，就可以重新升級了。

以上這種應對方式對于AMD-Xilinx FPGA來說，官方也想到了針對以上情況的解決方式-即MultiBoot。

MultiBoot介紹

其實這個理念不難理解，你從實際使用出發去理解會比直接理解要容易多，實際使用就從上面的各種情況出發，就很容易理解官方為啥使用MultiBoot進行問題的規避和解決。

但是，因為每個人接受的理念不同，所以我們還是要從正面“突進”，去解釋MultiBoot。

MultiBoot 是一個FPGA實現的一種解決方案，支持不同位流之間切換以規避在遠程更新中出現的問題。

當在 MultiBoot 啟動配置過程中檢測到錯誤時，F(xiàn)PGA 會觸發回退（外國名：Fallback），這樣就可以確保已知好的設計可以加載到設備中。這種解決方案主要是在一個FLASH中燒寫兩個位流文件。其中：

Fallback, 別稱 “golden bitstream”
MultiBoot, 別稱 “update bitstream”

以上兩個文件，習慣叫Golden位流，燒寫在Golden區；MultiBoot位流，燒寫在MultiBoot區。以上依個人習慣自己匹配，對應好相關的名稱和位置就可以。

MultiBoot原理

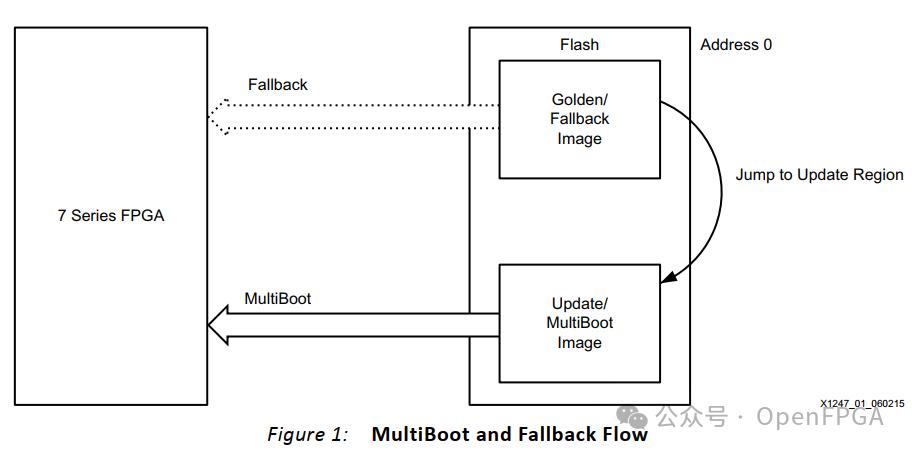

Golden位流是從Flash中的0地址開始運行；其幀頭會包括WBSTAR（next_config_addr）寄存器里面指定的下一個啟動地址等信息。FPGA器件上電后會從0地址開始加載Golden位流后，會根據里面的設定來決定加載Golden位流還是直接跳轉到MultiBoot位流存儲地址去執行MultiBoot位流；當MultiBoot位流加載時候遇到錯誤，F(xiàn)allback電路會觸發去重新從0地址去加載Golden 位流。MultiBoot 和 Fallback 流程如圖1所示：

圖1：MultiBoot 和 Fallback 流程 - 參考：XAPP1247

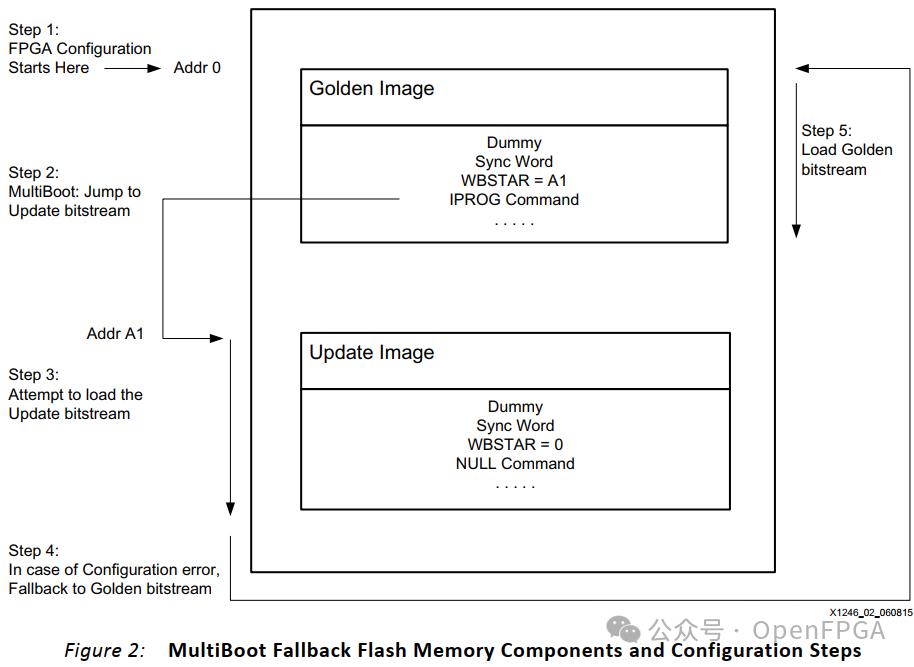

Golden位流從FLASH地址 0 開始執行后。按照啟動流程，一旦遇到 IPROG 命令，就會跳轉到Golden位流中 WBSTAR 寄存器中指定的FLASH地址位置，配置邏輯會嘗試加載更新比特流。如果配置邏輯由于錯誤無法加載更新位流，則會發生Fallback，配置邏輯會將 INIT_B 和 DONE 拉低，清除配置內存，并重新從地址0處加載Golden位流重新啟動配置過程，在 Fallback 期間，為了防止不斷的重新，F(xiàn)PGA 會忽略 WBSTAR 和 IPROG 命令，詳細流程見圖2.

圖2：MultiBoot Fallback 流程和配置步驟 - 參考：XAPP1247

MultiBoot 關鍵技術

MultiBoot 關鍵技術主要主要分為以下幾種：一個指令、二種位流、三種方式、四樣錯誤。針對以上四句話我們接下來詳細分析。

一個指令

這個指令大家應該都知道，在上一篇文章中也詳細介紹了就是IPROG 指令。這個就是MultiBoot的核心命令（實現MultiBoot基本），后續的內容基本離不開這個指令，上一篇文章中《配置文件框架》介紹了這個指令的位置及在啟動流程中位于第幾步。

二種位流

這里沒有說是二“個”位流，因為在復雜架構種不止一個位流，但是按照功能劃分就是位于Golden區的Golden位流及位于MultiBoot區的MultiBoot位流。

三種方式

這里指的是 IPROG 指令嵌入位流種的三種方式，分別為：1）通過約束腳本添加；2）通過ICAPE2原語添加；3）通過AXI HWICAP寫入IPROG指令。

這幾種方式后面的文章會在實例解析。

四樣錯誤

四樣錯誤指觸發FallBack的四種錯誤，分別為：

ID Code錯誤 - 指配置文件中的器件型號和當前器件不匹配。

CRC錯誤 - 指配置數據送入FPGA之后會進行校驗，如果數據不一樣則會提示CRC錯誤。

Watchdog超時 - 指在規定的時間內如果無法配置成功，則觸發Watchdog超時

BPI地址越界 - BPI是只針對BPI模式的，和Watchdog有一點類似，都是在一段時間內如果沒有加載成功，地址會逐步增加，計時器會逐步增加，超過范圍后就觸發Fallback。

ID Code錯誤指的是ID Code不對，這在器件啟動第五步種出現錯誤，這種情況大概率是燒寫錯誤鏡像了，所以沒什么好解釋的。

當存在Multiboot鏡像的時候，如M鏡像的內容出現問題，則會觸發CRC校驗錯誤，這樣可以保證鏡像加載成功之后，數據是沒有問題的。但是如果沒有Multiboot鏡像，則CRC校驗無法進行，或者加載到一半就掛死了。這個時候就需要Watchdog來觸發Fallback。只要一定時間內加載沒有完成，就一定會觸發Watchdog超時。所以CRC是用來保證加載正確的，Watchdog是用來保證一定會提示加載失敗的。注意，Watchdogd的計時設置，請設置好然后實際測試一下，而不要僅僅憑經驗/文檔來推斷一個合適的值。當發生了Fallback之后，工程會反跳回0地址開始加載，從新加載G鏡像。這里，F(xiàn)PGA內部的配置寄存器會做記錄，當發生Fallback之后，會自動忽略IPROG命令，直接加載G鏡像后續的部分，來保證G鏡像有機會被完整的加載。

BPI地址越界就和上面解釋的一樣，沒什么多說的了。
