這個系列開篇肯定要先了解FPGA的啟動流程，試想一下：我想實現MultiBoot，那么我應該在什么時候開始升級，升級失敗后FPGA進行了哪些操作，以及怎么回到Golden區？

還有一個問題，就是我硬件打板回來，燒寫進FLASH后起不來，這應該怎么排查？

縮略詞索引：

• K7:Kintex 7
• V7:Vertex 7
• A7:Artix 7

以上所有這些的前提就是理解FPGA啟動流程。

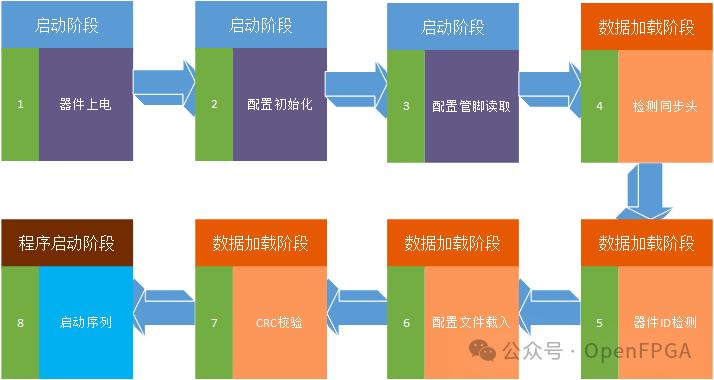

AMD-Xilinx FPGA啟動階段大概可以分為以上幾個步驟（上圖參考來源：UG470 Figure 5-3），下面分別講解每一個步驟中FPGA做哪些工作。

一、器件上電

器件外圍設置

對于7系列FPGA主要的關注點就是BANK0、BANK14和BANK15，BANK0主要關注電源和配置引腳，下表是一些注意點：

關于Vertex7系列詳見《UG470》表2-7和表2-8。

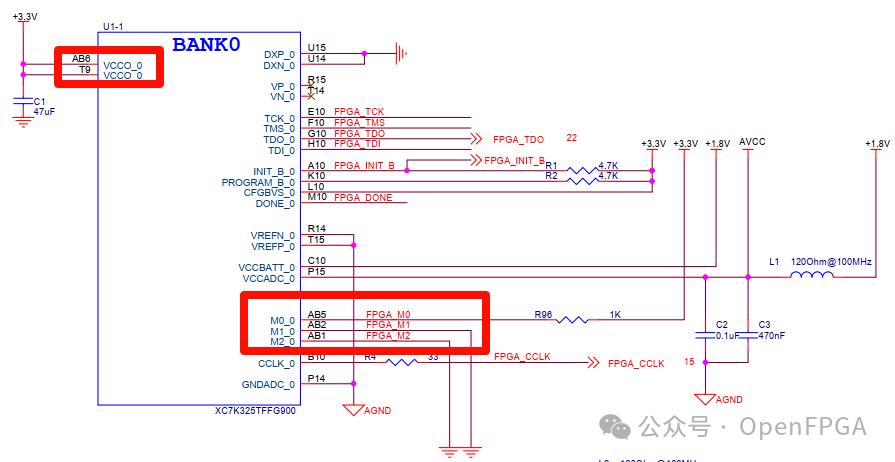

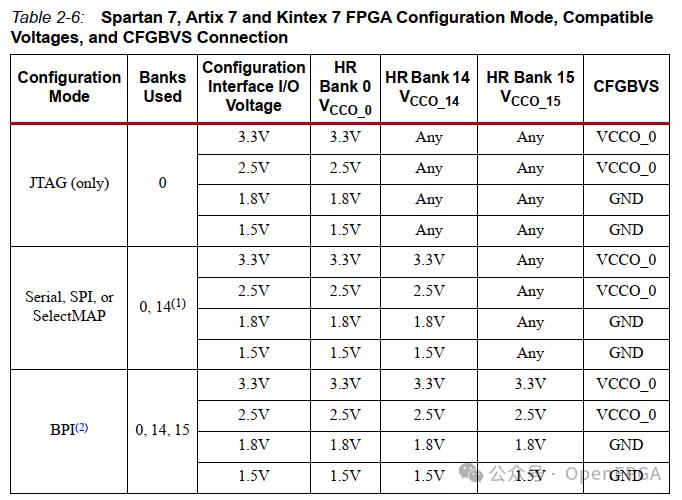

SPI FLASH配置使用BANK0和BANK14，BPI則是BANK0、BANK14和BANK15，相關的電源域如圖1所示，對于FPGA人員主要關注BANK0，下面是一個K7的典型電路：

重點關注：M0、M1、M2引腳（其他重要引腳我們下一節重點介紹），這幾個引腳是關于FPGA的啟動配置引腳：

上電時序

7系列FPGA其實對于上電時序要求不是那么高，但是對于電源域的要求比較高，下圖就是FPGA的上電時序要求。

相關時序要求如下：

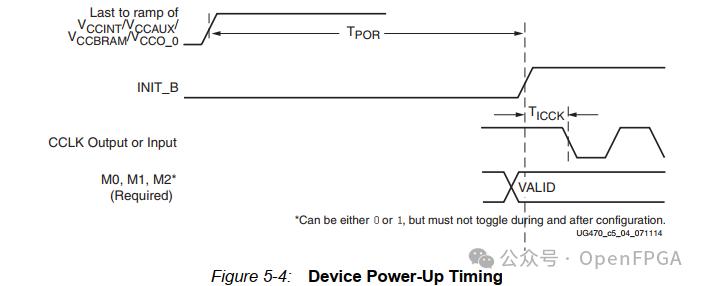

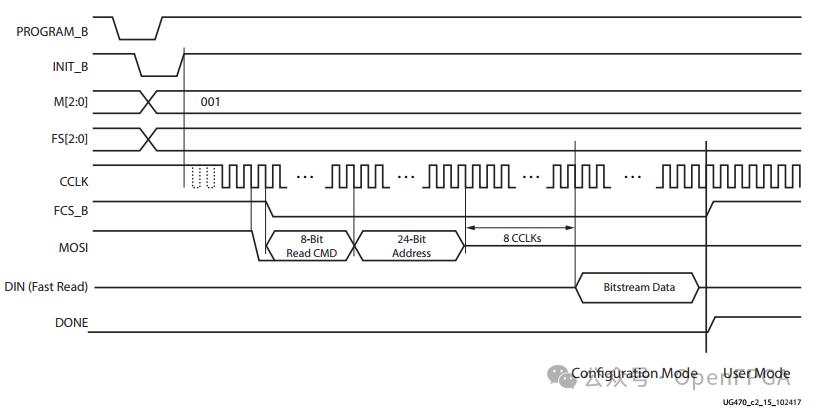

圖4中Tpor的值和具體器件有關，大概的范圍是10~50ms，若是從模式配置，建議按照60ms設計，主模式配置，建議按照5ms來考慮。

二、配置初始化

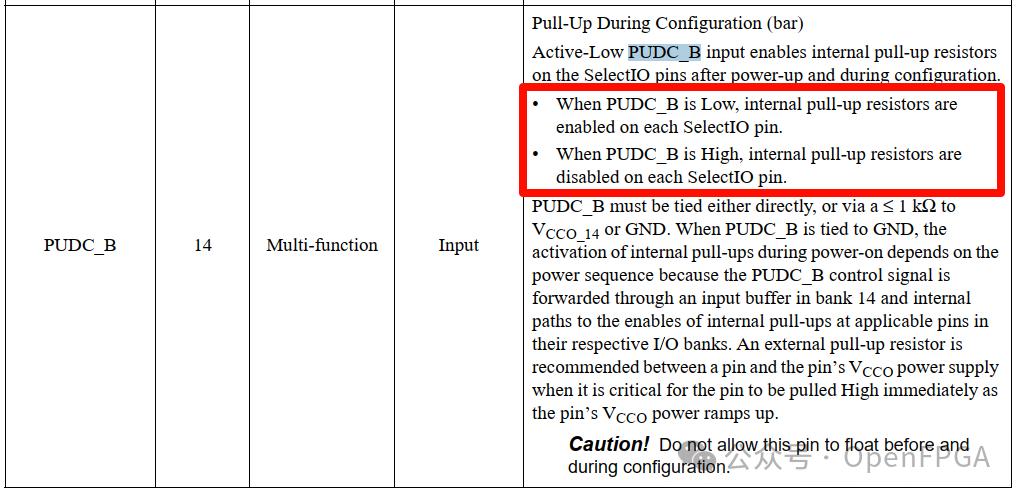

配置初始化操作，也就是上電復位完成后，相關配置存儲器按順序清零。配置初始化的觸發條件主要由以下幾種情況：器件正常上電、Program_B信號拉低、IProg指令、JTAG的JProgram指令、Fallback重配，以及觸發器通過全局（GSR）的重新初始化。配置初始化期間，除了少量的配置輸出管腳外，其余IO的狀態通過PUDC_B管腳上下拉確定，詳細說明見圖5。

配置初始化期間還會將芯片內所有模塊的配置RAM清零，包括寄存器的值和Block RAM的存儲值，F(xiàn)F觸發器重新初始化。在配置存儲器清零過程中，INIT_B信號一直為低電平，當完成清零后，INIT_B信號才會變成高電平。因此INIT_B信號拉高表示初始化完成，圖4中也簡單說明了從上電配置到INIT_B信號拉高約多長時間。

三、配置管腳讀取

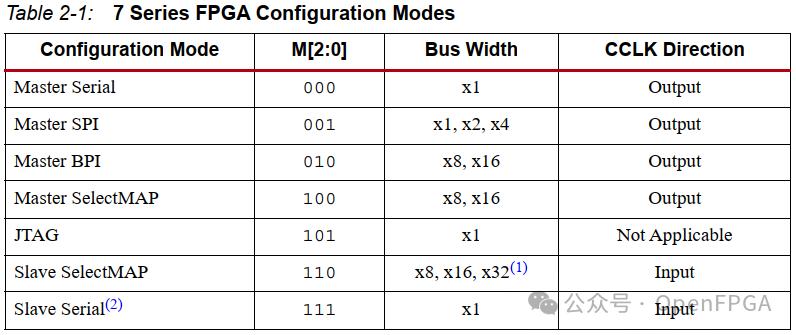

按照圖0中步驟，經歷過上面兩個步驟后，接下來就是進行配置模式采集。配置模式采集也很好理解，就是當INIT_B信號拉高后讀取M2，M1，M0管腳的電平狀態，這幾個管腳的上下拉是決定FPGA的啟動模式，詳細設計如圖6所示。

因?yàn)镮NIT_B拉高后，才進行模式采樣，所以可以通過外部強制把INIT_B拉低后，進行延時再配置。如果加載模式為Master模式，F(xiàn)PGA很快就會輸出有效的CCLK。此時，F(xiàn)PGA開始在配置時鐘的上升沿對配置數據進行采樣，當然也可以通過設置，使用下降沿來采集配置數據。

四、檢測同步頭

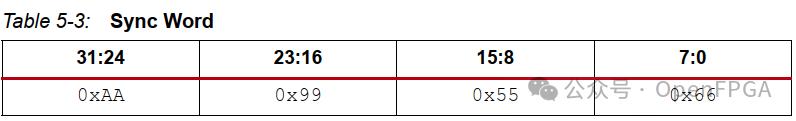

當和外設進行通信的時候，我們一般都會在協議里增加頭校驗、尾校驗以及數據校驗。對于FPGA讀取FLASH中配置數據一樣（還沒到讀取用戶數據流），這個頭校驗就叫“同步頭”，它是一段特殊的同步字?！巴筋^”的作用和協議頭校驗一樣幫助FPGA確定正確的數據位置，同步字之前的配置數據都會被FPGA忽略，也就是FPGA僅僅在同步化之后才正式開始接收配置數據。同步字說明詳見圖7。

五、器件ID檢測

為了確保位流和FPGA芯片匹配，在讀取到同步字后還會檢測配置位流中的器件ID和目標ID是否一致。ID是一個固定的32位的數據，基于IEEE Std 1149.1標準。7系列FPGA的ID已經在UG470 的 Table 1-1中列出，下圖是截取的一部分，其他詳見UG470。

32位的ID中包含了28位的特征值和4位掩碼。特征值包括廠商信息，器件族，器件規模等。如果器件ID和位流配置中不匹配，F(xiàn)PGA 會將內部寄存器的第一位ID_Err置高，軟件也會顯示錯誤信息，同時停止后續位流加載。

六、配置文件載入

在第四步和第五步順利通過后，F(xiàn)PGA開始加載配置數據。

配置文件框架

7 系列 FPGA 配置文件以幀的形式排列。幀是 7 系列 FPGA 配置內存空間中最小的可尋址段，因此所有操作都必須作用于整個配置幀。每幀由 101 個 32 位組成。

因?yàn)楹罄m(xù)我們操作基本都是通過腳本或者GUI進行配置的，這部分內容實際我們目前也用不上，所以有興趣的可以去看看UG470中第五章關于這部分詳細介紹。

七、CRC校驗

配置文件載入完成后，為了驗證數據的正確性，F(xiàn)PGA還自動設置了CRC校驗(CRC是同步進行)，導入完成后會將計算的CRC值與期望CRC值進行比較。如果CRC校驗不正確，F(xiàn)PGA會自動把INIT-B拉低，放棄這次配置。用戶必須把PROG-B引腳拉低，才能進行重新配置。默認情況下，生成的配置位流會自動添加CRC校驗，但這個不是必須的，可以通過位流設置功能取消CRC檢驗，但是取消CRC校驗會存在因?qū)氲腻e誤位流而引起功能異常甚至損壞器件。

八、啟動序列

最后一個步驟就是啟動序列，也是我們需要重點關注的一步。

前面幾步順利完成后就到最后一步了，F(xiàn)PGA進入啟動序列流程。啟動序列包含8個順序啟動狀態（0-7）操作，其中啟動狀態0對用戶是不透明的，Phase1-Phase7如圖10所示。

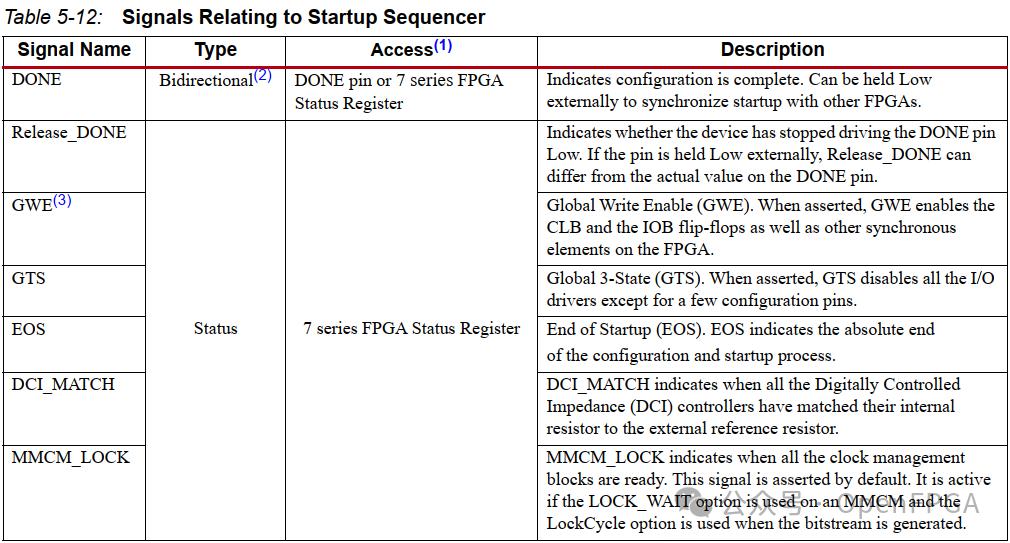

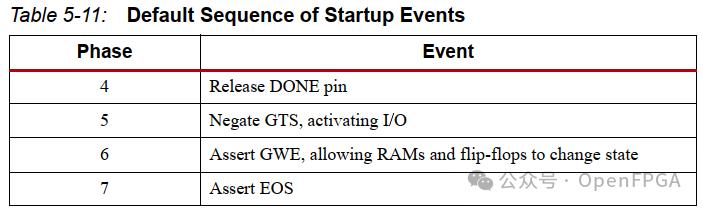

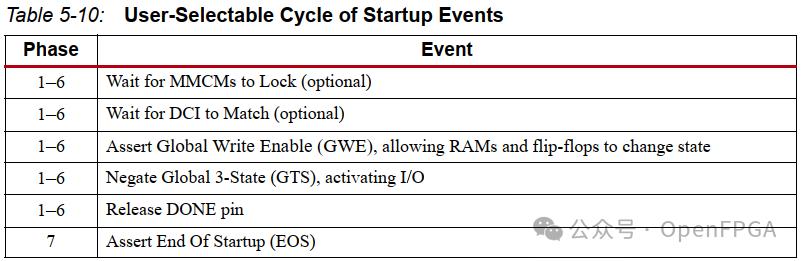

啟動序列事件的默認順序?yàn)橄柔尫臘ONE引腳，然后激活I(lǐng)/O，最后啟動寫使能（詳見UG470中Table 5-11 默認啟動順序，下面圖12中）。實際使用中，可以通過BitGen參數對啟動順序進行設置來滿足不同的需求。也就是上圖中除了步驟7以外，其余幾個步驟啟動順序是用戶可編程的，并且啟動順序中的內容也是可編輯的，如是否等待MMCM鎖定或者是否等待DCI阻抗匹配這些都是可配置的，以上兩個可選配置。

但是，對于1-全局使能GWE（使能RAM和Flip-Flops所有同步單元工作）置位、2-取消全局三態GTS，激活輸出管腳這兩步時強制執行的，否則對于1不執行的話，F(xiàn)PGA無法正常工作；對于2不執行則FPGA所有引腳將功能失效。

釋放DONE管腳，F(xiàn)PGA將取消之前按照PUDC_B引腳設置的引腳默認狀態。DONE引腳是開漏輸出信號，因此芯片外部需要使用一個330Ω上拉，當器件釋放DONE管腳，DONE管腳的電平變?yōu)楦唠娖健Ｉ厦娴脑敿?xì)說明如圖11所示：

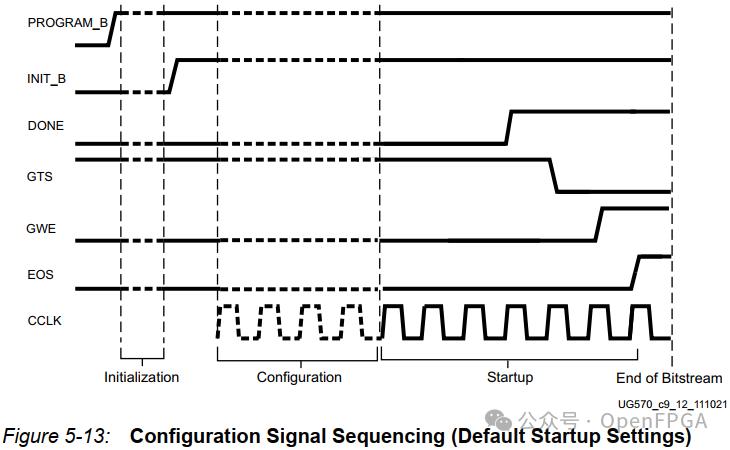

默認啟動序列時序圖：

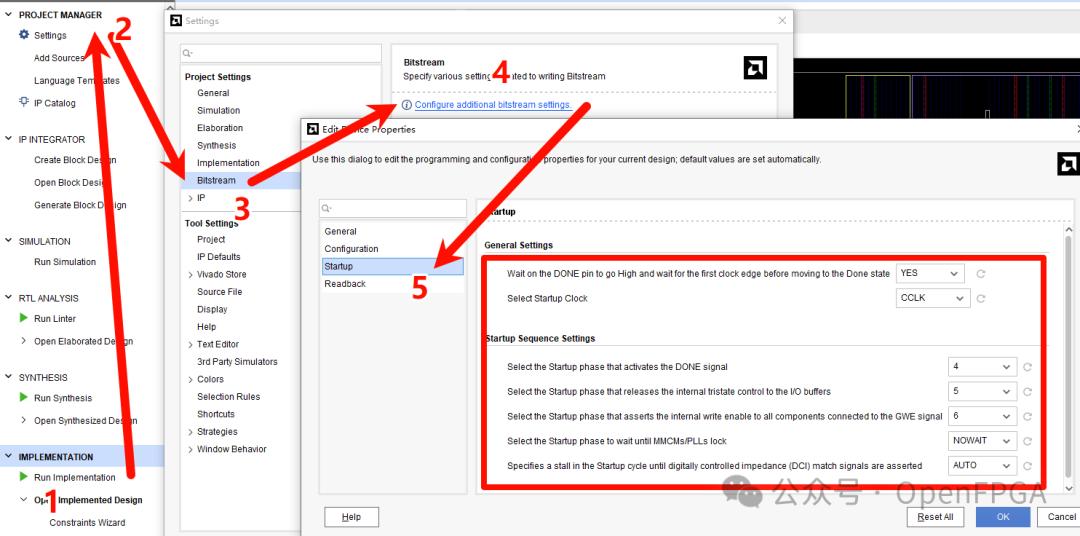

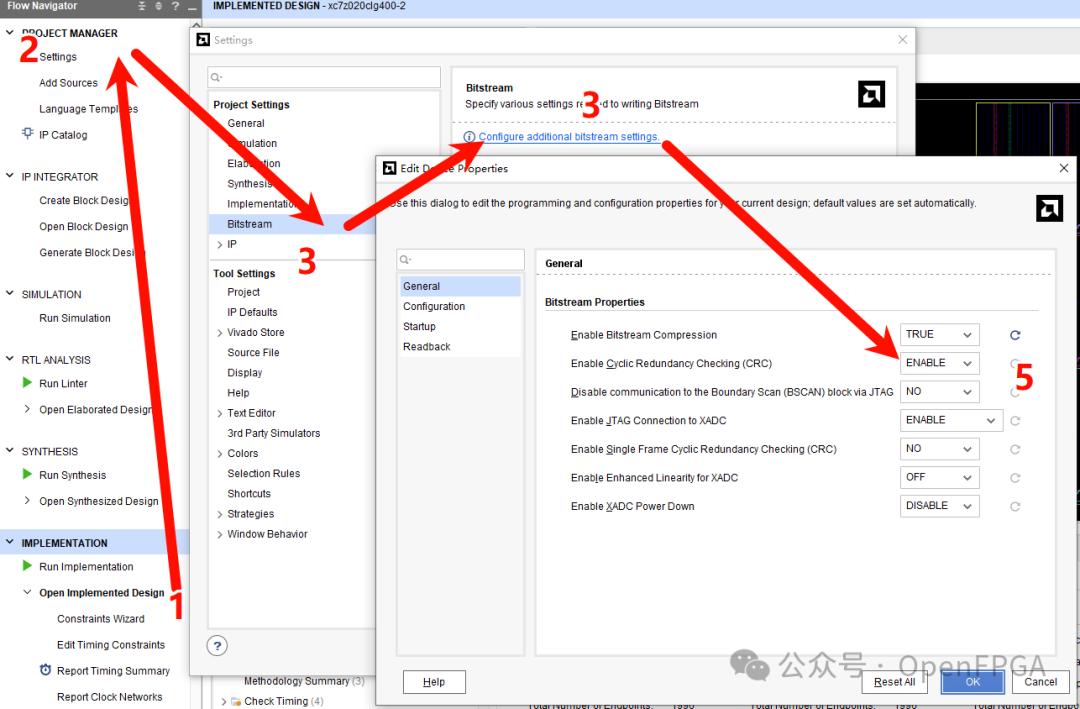

修改上面默認的啟動序列的Vivado設置如下圖所示。

總結

雖然還沒開始進入正題，但是“前戲”也很重要，這決定了你能深入多少。本文主要需要了解的就是FPGA啟動的幾個步驟，其內容更適合排查和設計FPGA相關硬件。
