基于FPGA的圖像去霧算法的實現

本文在《基于暗通道先驗條件圖像去霧算法》的最后段matlab的圖像去霧算法的基礎上對matlab代碼進行轉化完成verilog的FPGA圖像去霧算法。

Matlab去霧算法的結果展示：

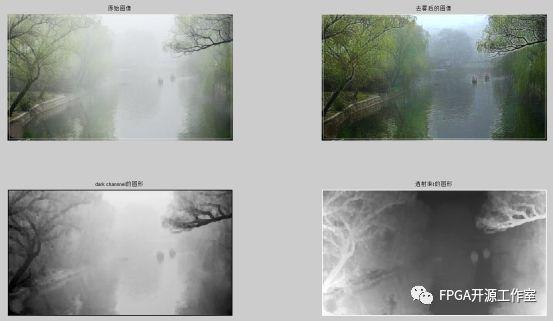

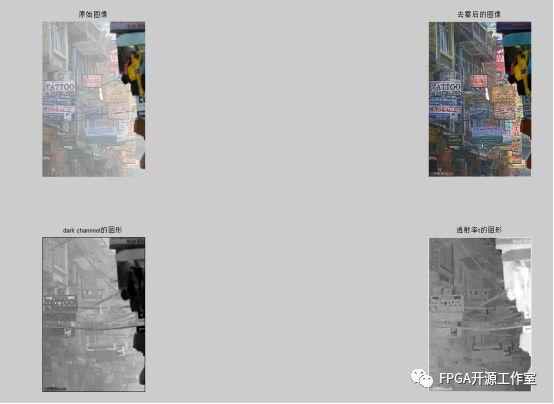

圖1 實驗結果1

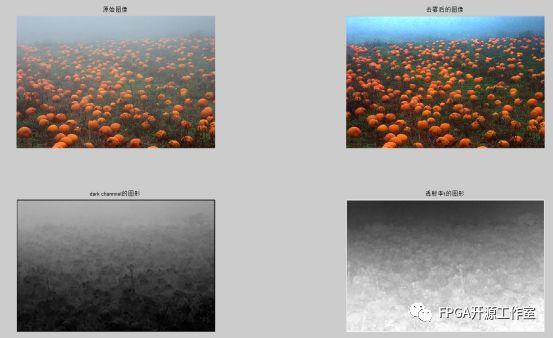

圖2 實驗結果2

圖3 實驗結果3

1 FPGA實現先驗條件圖像去霧算法

如圖4所示，將整個圖像去霧算法分為三個模塊以流水線的方式完成FPGA的圖像去霧算法：

1，rgb_dark模塊完成每個像素點r,g,b中最小值的輸出暗通道圖像；

2，Transmittance模塊完成透射率圖像和全球大氣光強度的輸出；

3，Defog模塊完成最終的去霧圖像的輸出。

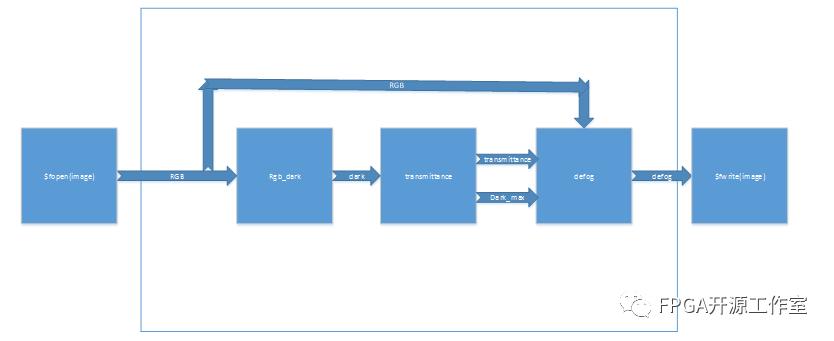

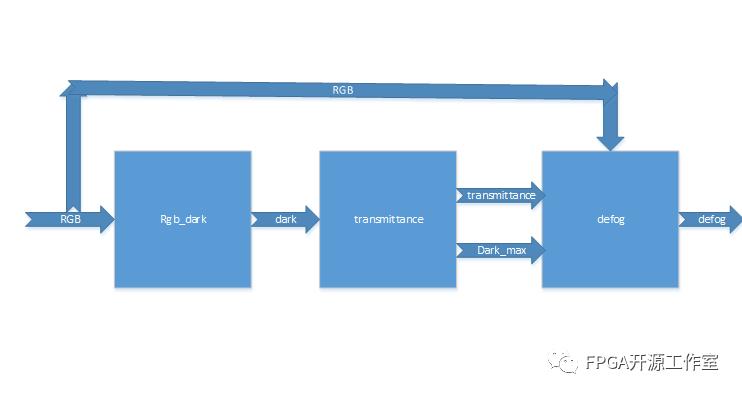

圖4 FPGA實現圖像去霧框圖

2 仿真

如圖5所示，仿真圖像由$fopen打開，由$fwrite寫出。

圖5 仿真模型

仿真過程中每幅圖像需要兩幀的圖像來處理，三張圖片用時6幀完成輸出。

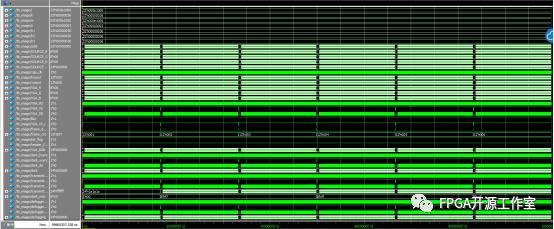

圖6 仿真波形

3 實驗結果及分析

實驗原圖1

暗通道圖像

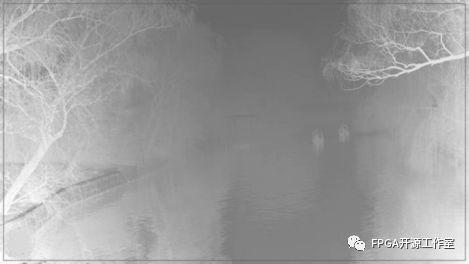

透射率圖像

去霧圖像

實驗原圖2

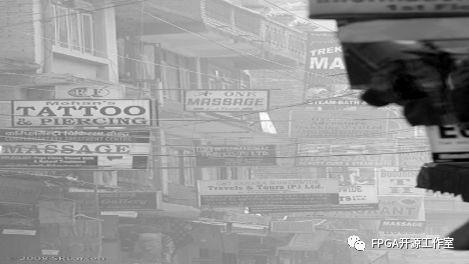

暗通道圖像

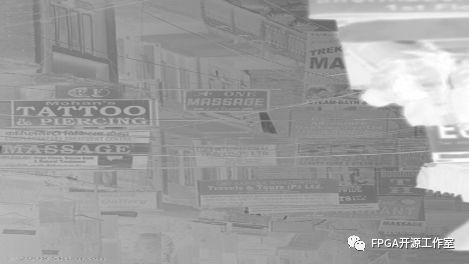

透射率圖像

去霧圖像

實驗原圖3

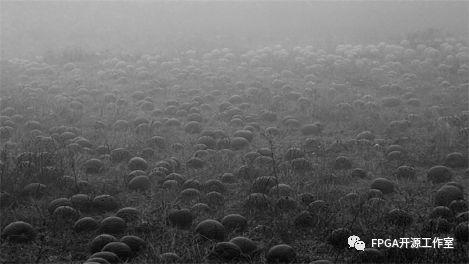

暗通道圖像

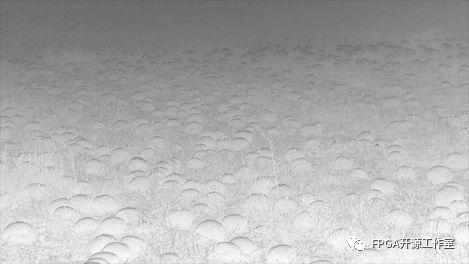

透射率圖像

去霧圖像

結果分析：ω(0<ω≤1)為0時圖像完全不去霧，為1時圖像完全去霧但是圖像會失真，視覺效果很差。從實驗結果來看，每幅圖像都有一些去霧效果，但是沒有達到人類視覺的最佳效果，這里我們可以再加入引導濾波等算法使圖像還原更逼真。
