技術分享 ▎應用于快充技術 ESD/EOS 防護方案
掃描二維碼
隨時隨地手機看文章

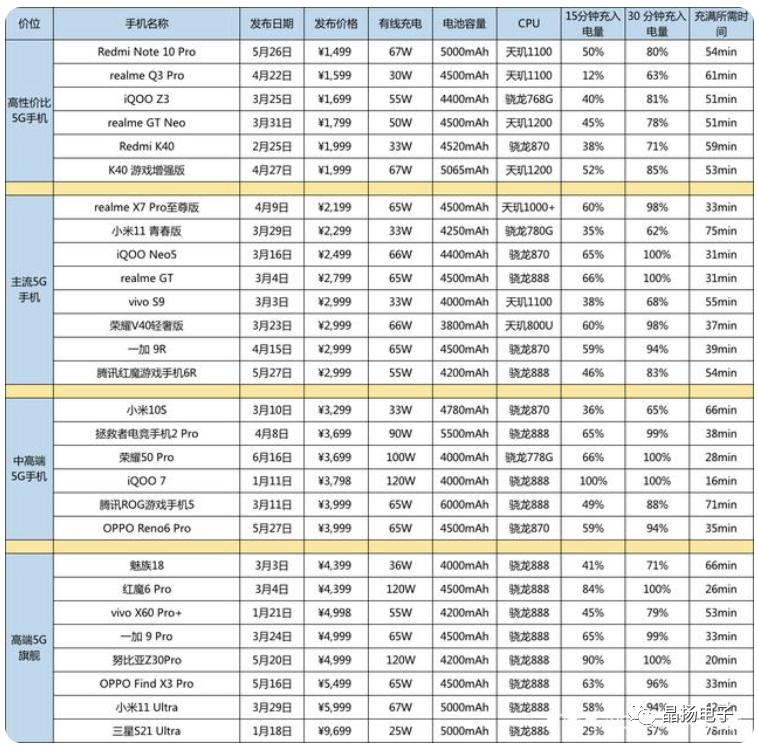

從“充電5分鐘，通話2小時”，到15分鐘即可充滿4000mAh電池。功率從30w，65w，100w，到120w，充電功率越來越大，充電時間也相應縮短很多。
（圖片來自網絡，侵刪）
快充功能的應用，極大緩解電池續航差問題，之前基本手機一天2/3充，現在吃個飯，休息的時間就可充滿。支持快充，大功率充電器已成為各大手機品牌的標配。
（圖片來自網絡，侵刪）
目錄
|
1 |
快充原理 |
|
2 |
快充協議 |
|
3 |
快充存在的風險 |
|
4 |
晶揚電子 針對快充技術 ESD/EOS 的防護方案 |
快充原理
W（能量,可作電池容量）=P（功率）xT（時間）
P（功率）=U（電壓）× I（電流）在電池容量固定的情況下，快充就是通過增大充電功率P來縮短充電所需的時間。
充電的瓦數越高代表充電所需的時間越短。
而增大功率有三種方式：提高電壓、提高電流以及同時提高電壓電流。
快充協議
對于這三種快充模式，每個廠商選擇不同，由此衍生出了多種快充協議。其中較為主流的有USB PD，高通的QC，聯發科的PE
主流公共協議
| USB-IF | PD |
| 高通 | QC |
| 聯發科 | PE |

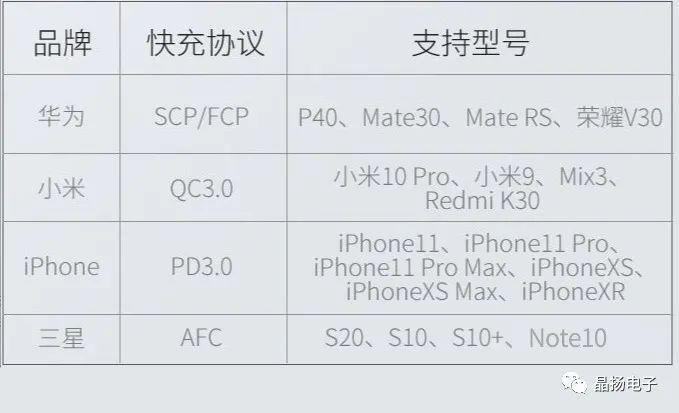

私有協議
| 華為 | FCP/SCP |
| oppo | VOOC/SuperVOOC |
| vivo | FlashCharge |
| 小米 | Charge Turbo |
| 三星 | AFC |
什么情況可以使用快充功能？
1、支持快充功能的手機
2、配備原裝充電頭和充電線，或者支持多快充協議的第三方充電配件
所以支持快充的手機，但不是使用原裝或者不支持多快充協議的充電配件，也用不了快充功能
快充存在的風險
快充功能帶來充電高效快捷的同時，也會帶來極大的熱效應，導致手機發燙、手機內部元件壽命縮短等問題

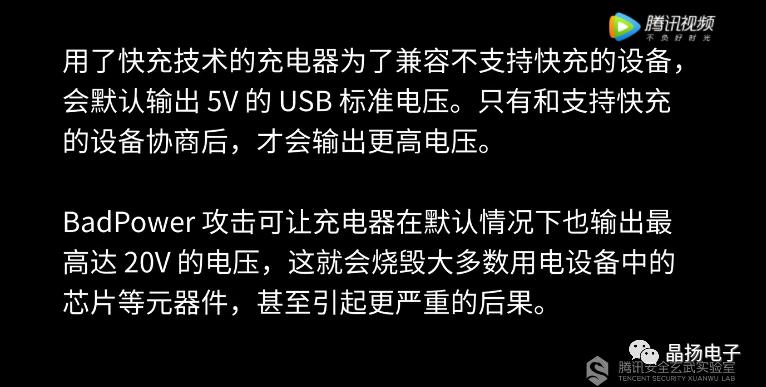

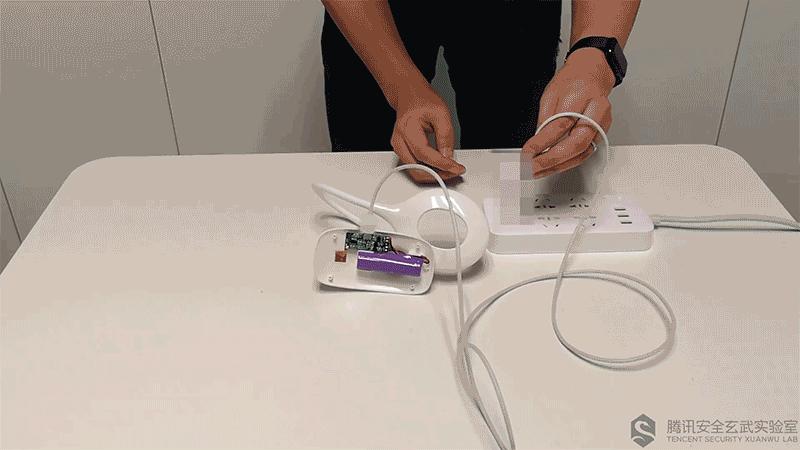

很多誤以為能達到快充效果，就是直接使用大功率充電配件，都不了解其手機是否支持快充功能，或者使用非原裝第三方充電配件，直接導致電子產品被燒壞甚至爆炸，危害到自身安全

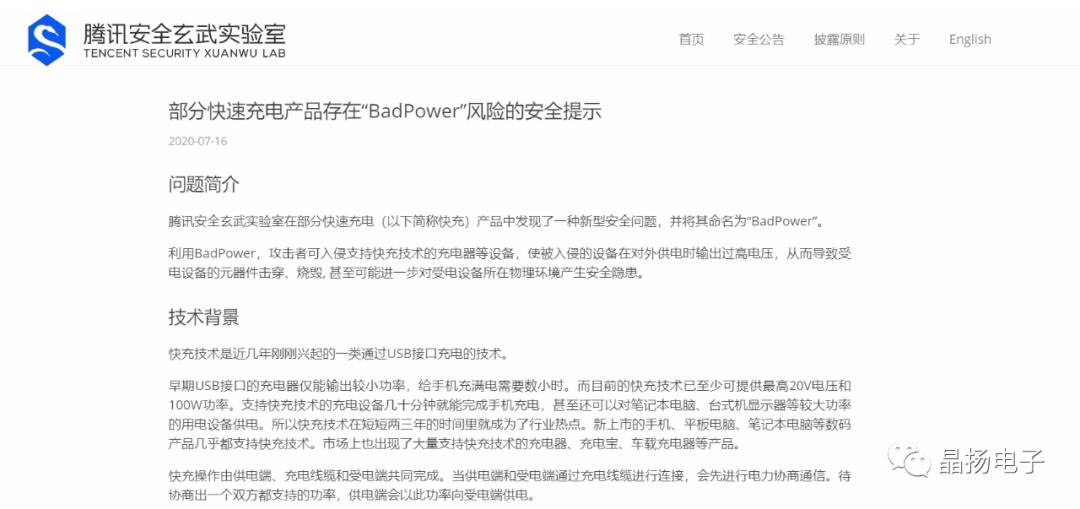

（騰訊安全玄武實驗室）
晶揚電子針對快充技術ESD/EOS 防護方案
除了充電配件存在的問題，還有無處不在的靜電，插拔過程中的浪涌，都會造成產品內部元器件的損害。
因此做好電路防護至關重要，保證正規產品的高質量要求
針對快充產品的防護方案，晶揚電子推出其產品

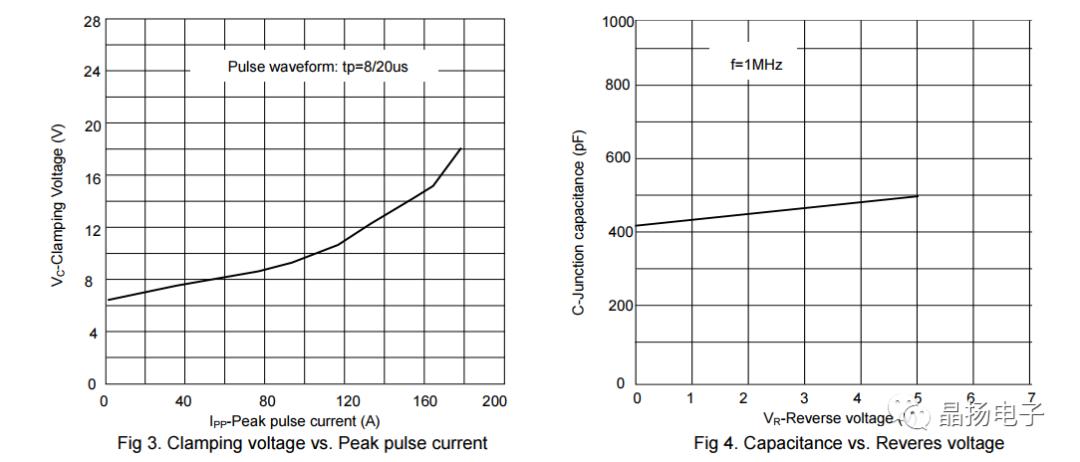

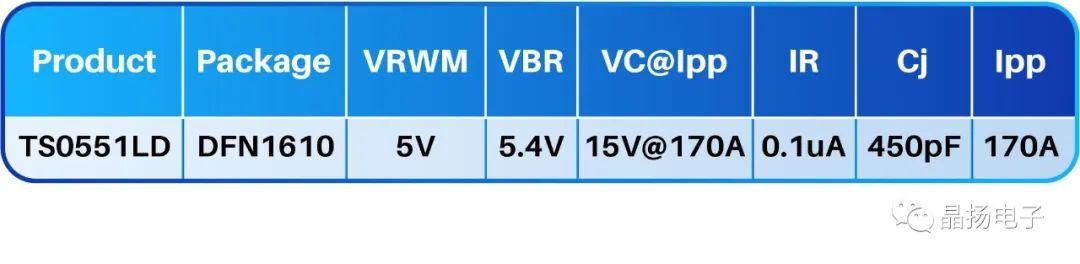

TS0551LD
