1、Type-C 應用廣泛
|
|
正反隨意插，高達10Gbit/秒信號傳輸速度，快速雙向快充等優勢，近些年Type-C接口備受各大PC，MB廠商的歡迎，越來越多產品上都在應用此接口
|
|
|
根據市場研究機構ABI Research的預測，去年有超過50%的智能手機和93%的筆記本電腦 都配置最新的USB Type-C接口
|
|
|

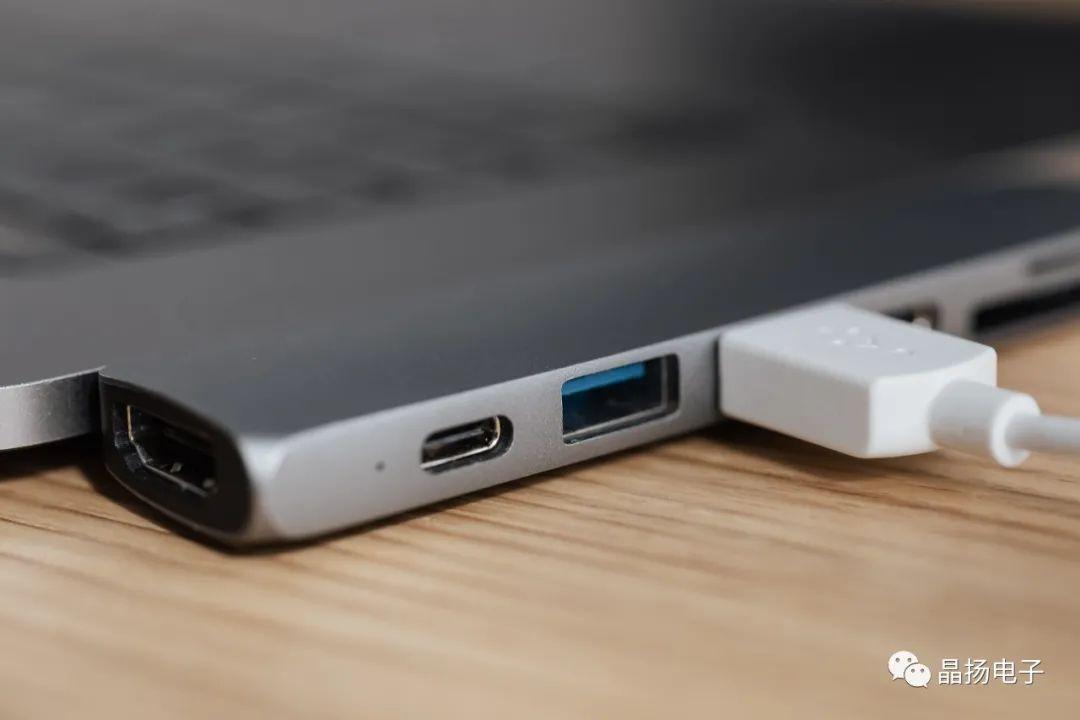

觀察發現我們周邊使用的電子產品，如筆記本，手機，充電寶等，基本都是采用Type-C接口,此接口應用廣泛，通用性強，極大擴展性
|
|
|
|
2、Type-C 接口介紹
|
|

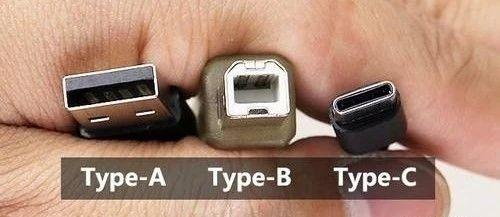

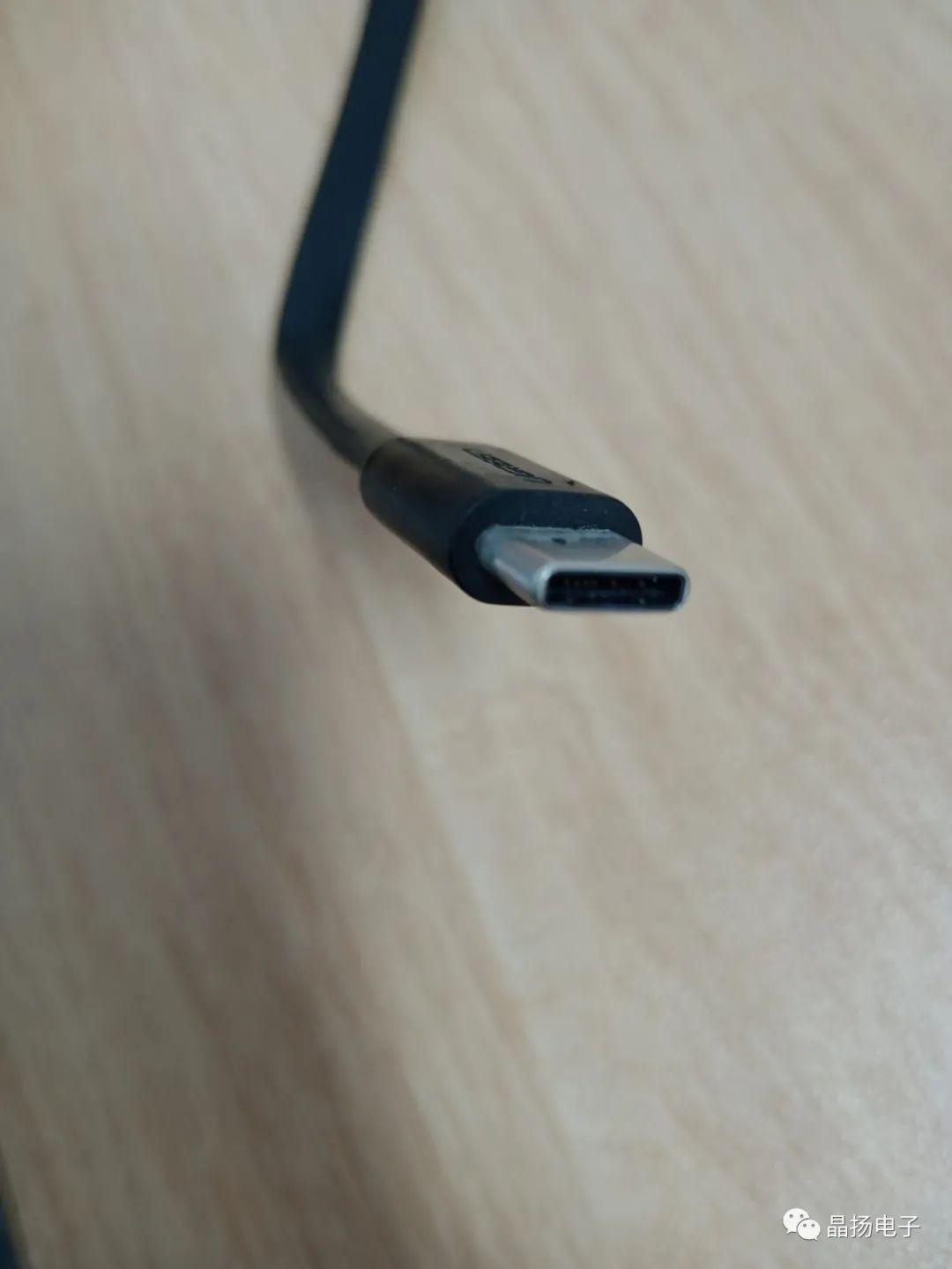

Type-C接口，全稱USB Type-C接口，一種USB接口形式，是最新的USB接口外形標準，相比于Type-A、Type-B，Type-C體積要小很多，是其他體積的1/3 |
|
|
|
|
|

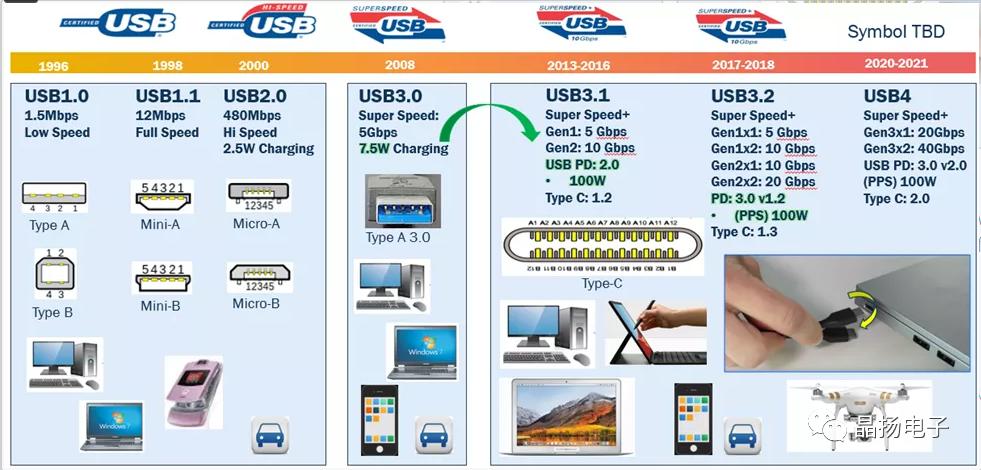

（圖片來自網絡，侵刪） 2014年最早出現在Nokia N1平板上面，2015年谷歌Chromebook Pixel 筆記本上也有應用之后配置在蘋果超薄款Macbook上，后面慢慢被更多人所了解到，廣泛應用于其他產品  （圖片來自網絡，侵刪） |
|
|
|
3、Type-C 優勢
|
|
1、支持從正反兩面均可插入的"正反插"功能，解決之前USB接口那樣總是插不準的問題。插入接口后將發出咔噠聲
2、最大數據傳輸速度達到10Gbit/秒。U盤，移動硬盤傳輸文件速度很快，可用來傳輸DisplayPort訊號，支持4K UHD影像傳輸 3、可以提供高達100W的電力傳輸，現在不少手機廠商宣傳的快充功能，也成為一大賣點 Type-C擁有更多的觸點數量，可以適應更大的電流，具有支持快充的屬性

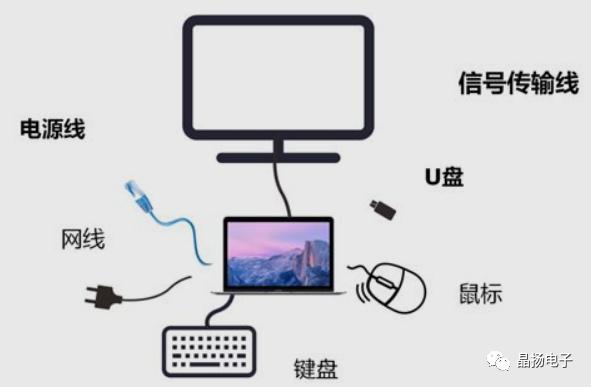

4、外接擴展豐富。一個Type-C接口能承載電源，USB，信號等多種接口，一根線全搞定 手機玩游戲，外接鼠標鍵盤；連接大顯示屏看電影等，體驗感爆棚 |
|
|
|
|
|
|
|
|
（圖片來自網絡，侵刪） |
4、ESD EOS防護方案
|
|
當然，再完美優秀的產品，也會存在靜電浪涌的風險 Type-C接口在平時使用中，經常需要插拔，其工作特性意味它需要支持熱插拔動作，因此更容易受人體靜電放電的傷害 其內部是高集成度的芯片，靜電放電會造成元器件性能減弱甚至損壞 同時，Type-C接口具備的更高數據傳輸速率，快充功能這些優勢，對靜電防護的要求將會更高
Type-C 接口的ESD防護組件，得兼具以下三項要求： 1、更高的Ipp 2、耐受能力最少要能承受IEC 61000-4-2接觸模式8kV ESD的沖擊 3、封裝大小不宜過大 4、更低的Vc
針對這種靜電防護需求及實際電路環境，晶揚電子設計出 應用于鍵盤的 Type-C接口ESD防護方案 推出其產品 TT0512TB |
|
|
|
|
|
I/O 到 I/O 的電容與電壓 (f = 1MHz)曲線圖
|
|
|
|
