基于FPGA的圖像顯示

作者：lee神

這幾天一直在調試FPGA的圖像顯示系統，今天終于成功，圖像不在閃爍，也不再邊框缺失。

基于FPGA的圖像處理的第一課應該是基于FPGA的圖像顯示，只有圖像正常顯示，才能進行圖像的處理演示。

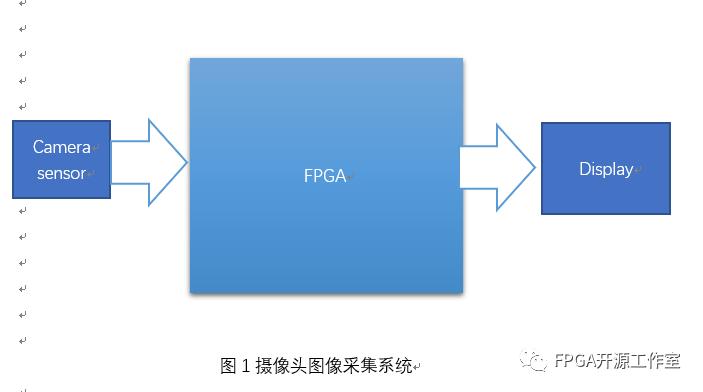

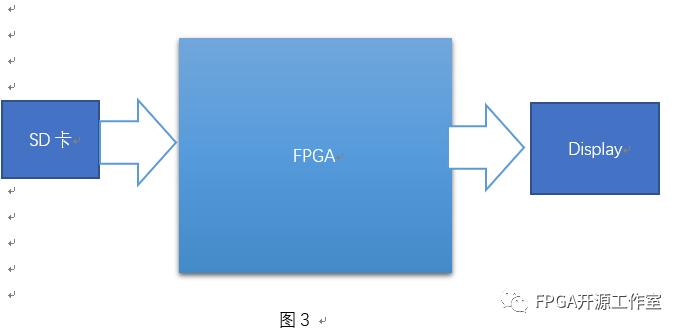

基于FPGA的圖像顯示模型:

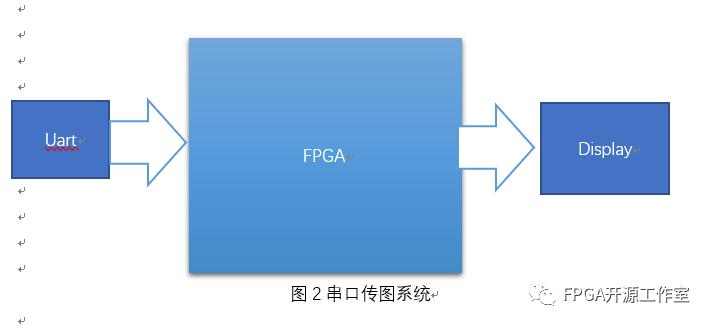

上面三個都是基本的圖像處理系統，今天我們利用圖2所示系統進行圖像顯示。

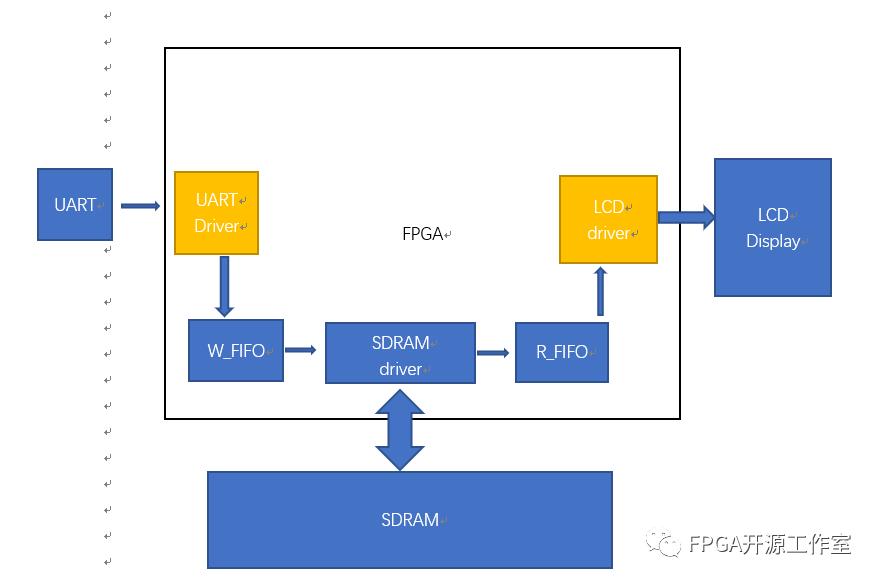

FPGA內部模塊：

如上所示，F(xiàn)PGA模塊包括串口驅動模塊，讀寫FIFO，SDRAM驅動，以及LCD驅動。

今天先寫到這里。后期補上基礎課程。展示一下調試過程，以及顯示效果。

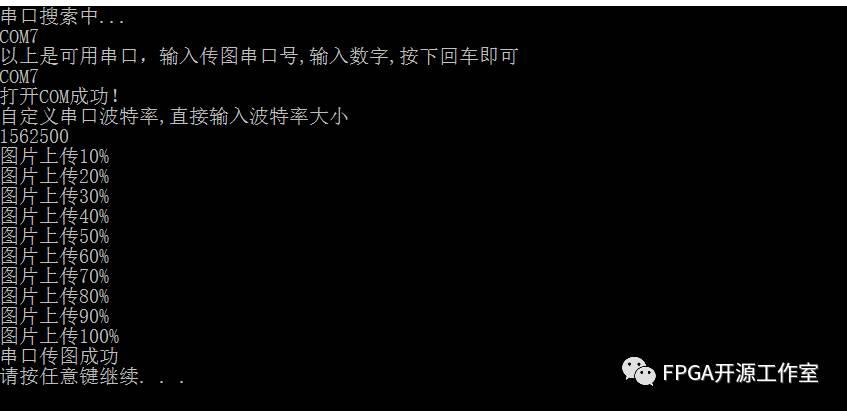

串口傳圖工具

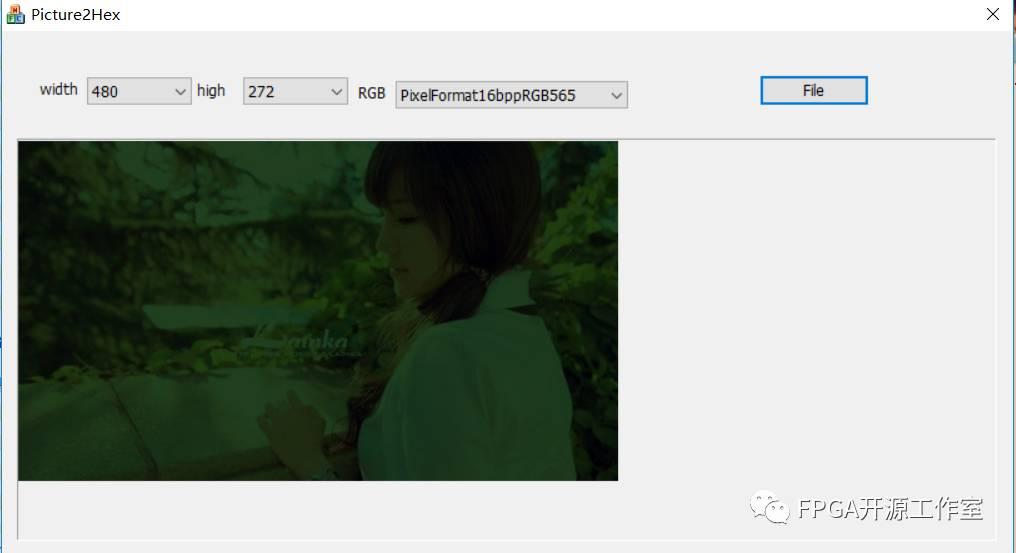

圖片生成16進制文件工具

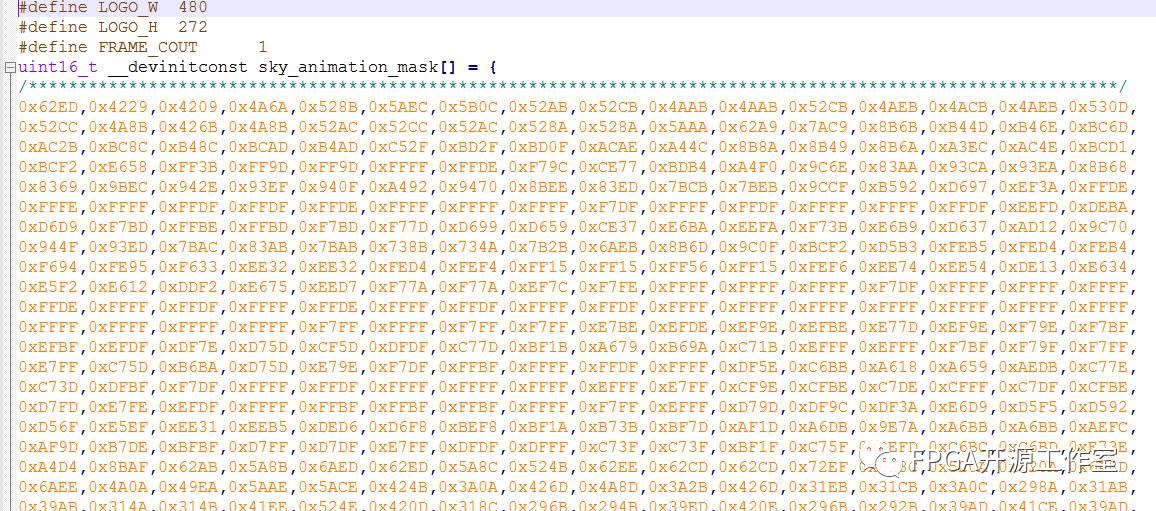

圖片16進制文件

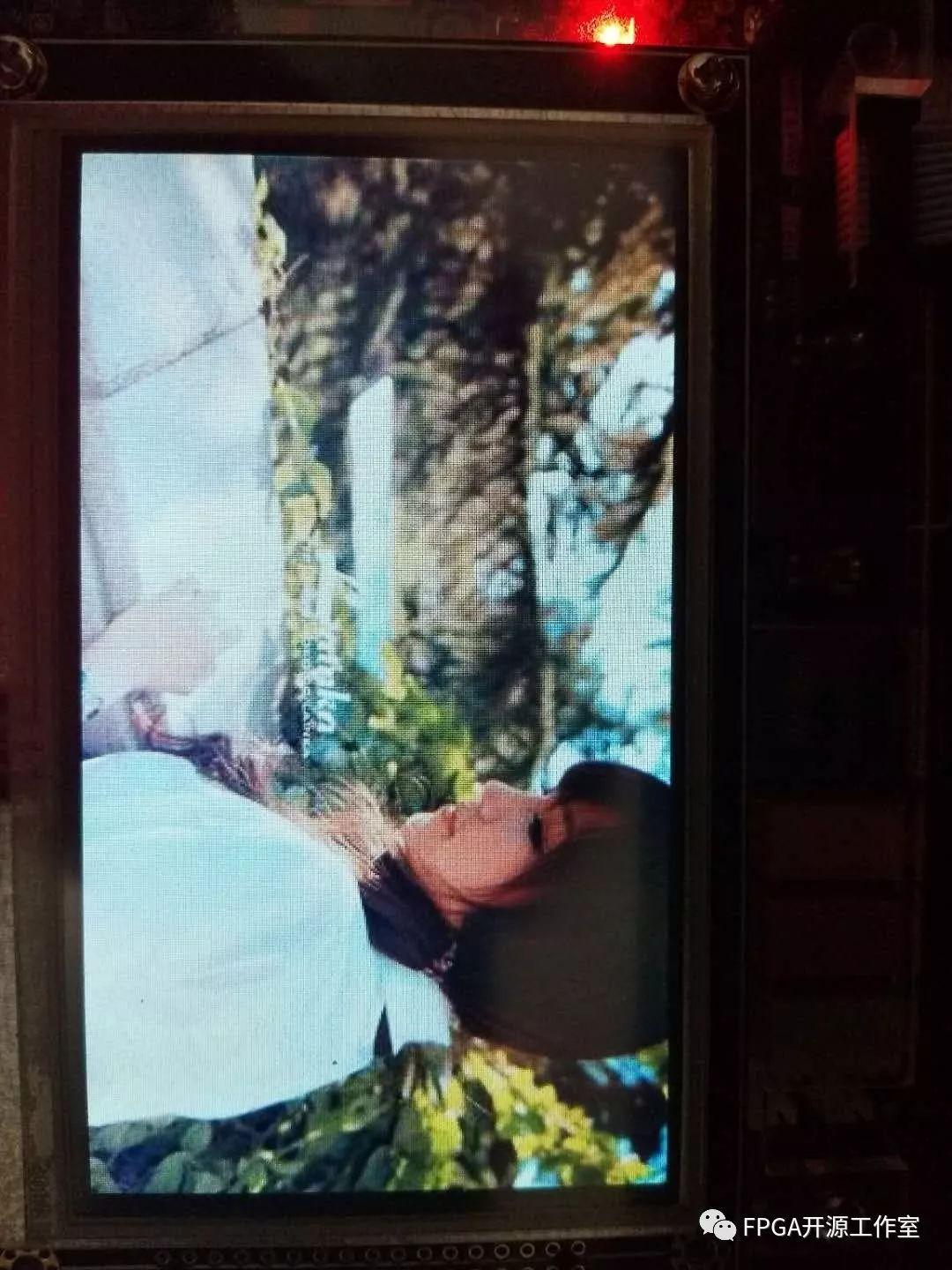

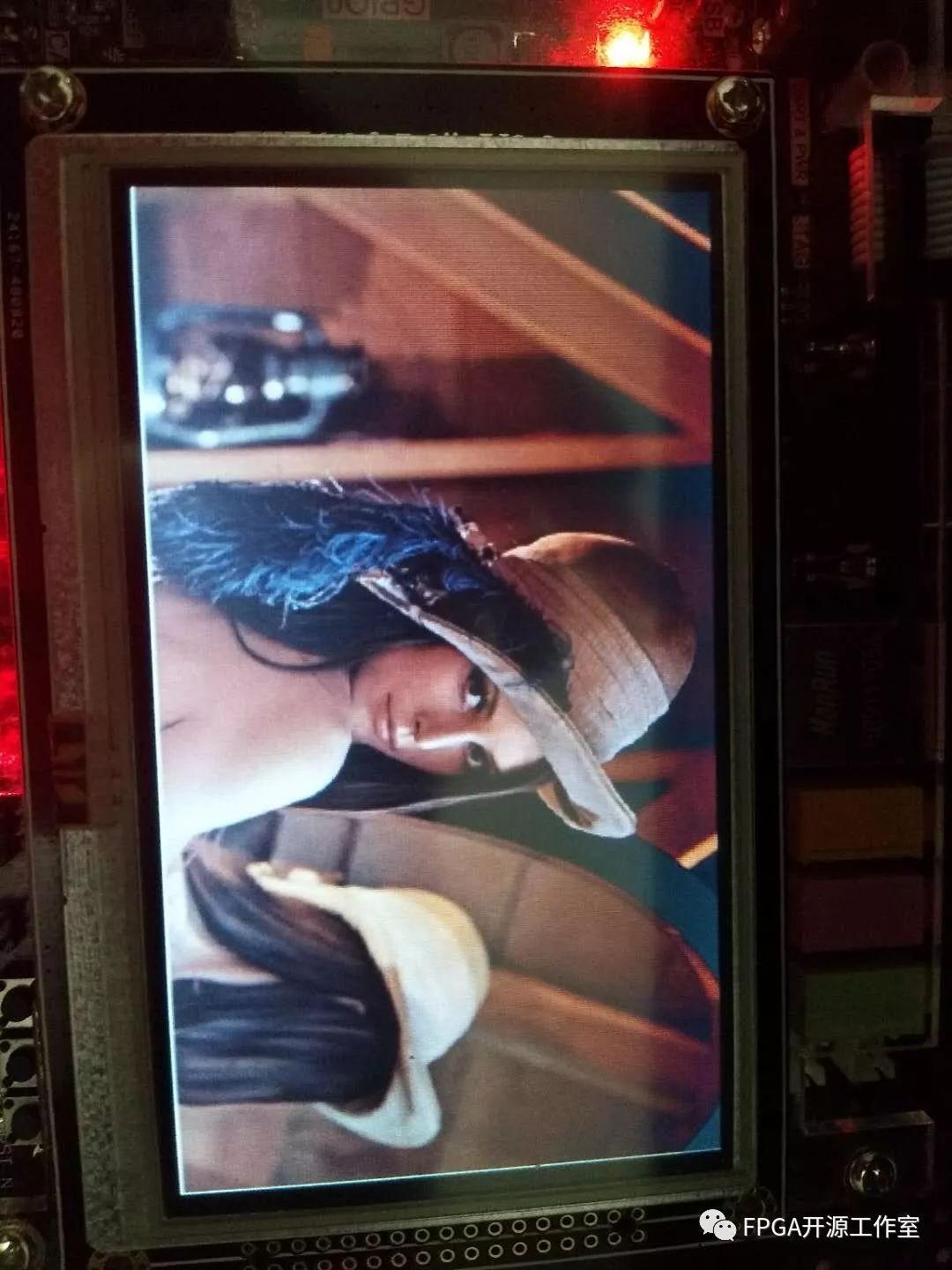

實驗圖1

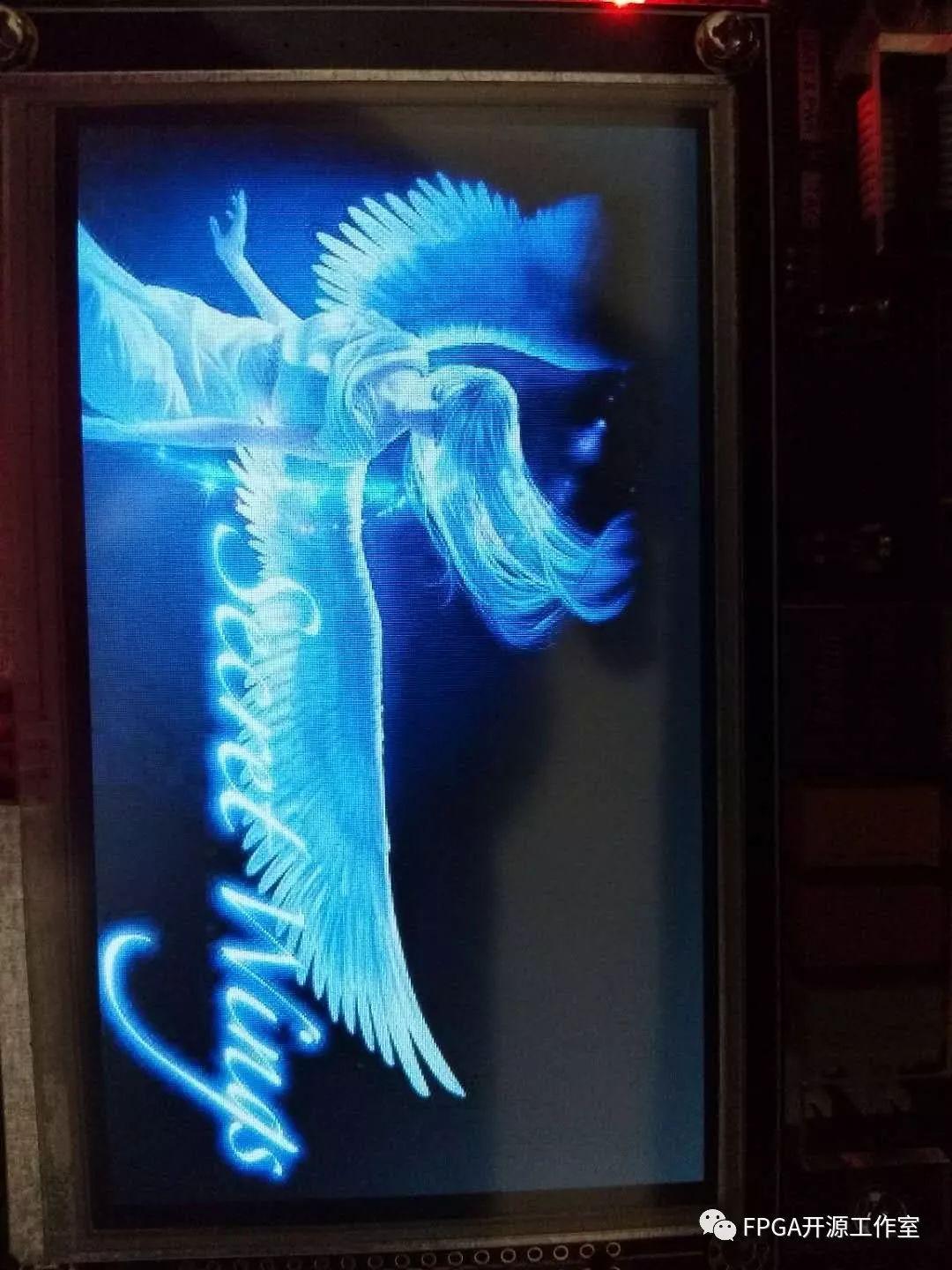

試驗圖二

試驗圖3

通過顯示可以很明顯的看出顯示圖片正常，無缺邊，無閃爍
