干貨分享 ▎應用于機頂盒/TV/顯示器 DisplayPort接口 ESD/EOS晶選防護方案
掃描二維碼
隨時隨地手機看文章
|
1 |
DisplayPort接口 介紹 |
|
2 |
DisplayPort接口 發展歷程 |
|
3 |
DisplayPort接口 優勢 |
|
4 |
晶揚電子 應用于DisplayPort接口ESD/EOS 防護方案 |

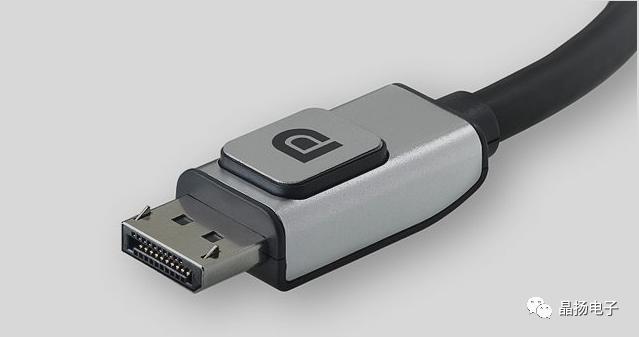

DisplayPort接口 介紹
DisplayPort（簡稱DP）是視頻電子標準協會（VESA）推動的數字式視頻接口標準，訂定于2006年5月
目前最新的1.4版，訂定于2016年2月23日
DisplayPort接口免認證、免授權金，HDMI接口是要收版權費，廠商除了要付出成本費用以外，還需要支付給HDMI協會費用
DisplayPort接口主要適應于連接電腦和顯示屏，或是電腦和家庭劇院系統，有意要取代舊有的VGA，DVI和FPD-Link（LVDS）視頻傳輸接口技術
DisplayPort接口 是第一個依賴數據包化數據傳輸技術的顯示連接端口，這種數據包化傳輸技術可以在以太網、USB和PCI Express等技術中找到
DisplayPort接口 發展歷程
|
2006 - 5 |
頻寬10.8Gbps，DisplayPort 1.0的最大傳輸速度是8.64Gbit/s，長度是2米，已經廢棄 |
|
2008 - 1 |
DisplayPort 1.1允許使用其他傳輸介質（例如光纖），令傳輸距離增加，但沒有標準化其他傳輸介質 同時加入HDCP到DisplayPort Content Protection（DPCP），目前極少使用 |
|
2009-12 |
它最大的改變是傳輸速度增加兩倍到21.6Gbit/s（High Bit Rate 2（HBR2）mode），支持4K（4096X2160）60Hz，因此支授更高的解析度、幀速率及色深
蘋果公司設計的Mini DisplayPort亦兼容此標準。支持3D，支持多流（multi-streaming），目前該版本是主流 |
|
2012 - 5 |
2012年5月12日，視頻電子標準協會宣布，DisplayPort 1.2a增加可由視頻輸出端動態控制屏幕更新率的技術"適應性同步"（Adaptive-Sync），讓屏幕完全配合視頻輸出端的指示來更新畫面 |
|
2014- 9 |
視頻電子標準協會發布DisplayPort 1.3，帶寬速度最高32.4 Gbps（HBR3）, 編碼后有效帶寬為25.92Gbps
可支持4K（3840X2160）120hz，5K（5120X2880）60hz，8K（7680X4320）30hz |
|
2016- 2 |
最終版的DP 1.4連接端口規范，新標準基于2014年9月的DP 1.3規范 帶寬不變但加入了顯示壓縮流（Display Stream Compression）技術、前向錯誤更正（Forward Error Correction）、高動態范圍數據包（HDR meta transport），聲道也提升到32聲道1536 KHz采樣率 將為筆記本電腦、智能手機及AIO一體機帶來8K級別（7680x4320）的60Hz輸出，4K的話則可以上到120Hz. |
DisplayPort接口 優勢
DisplayPort接口 有哪些優勢

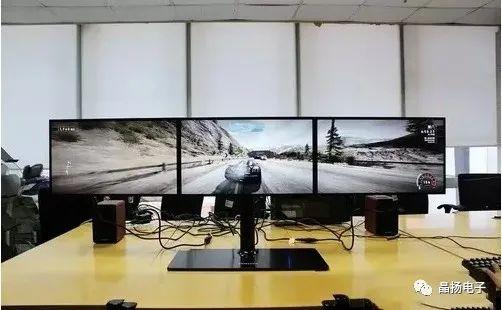

1、AMD多屏拼接技術必須要DisplayPort接口希望電腦能多屏顯示的話，必須是DisplayPort接口直接連接，不能經過任何形式的轉換
因此對于顯示發燒用戶而言，它們對于能夠支持DisplayPort接口的液晶顯示器的需求逐漸的增加
2、帶寬更高，成本更低DisplayPort接口能夠傳輸10.8Gbps帶寬的信號，憑借著超高的帶寬優勢，DisplayPort可以很輕松的支持2560x1600超高分辨率顯示
相同分辨率下DP響應速度更快，DP支持的分辨率更高
3、免費最新DisplayPort接口 不像HDMI接口那樣，需要每年支付一定量的會員費，每個含有HDMI接口的產品都要交錢，DP接口是真正意義上的完全免版稅
4、整合周邊設備除了主傳輸通道之外，DisPlayPort還提供了一條功能強大的輔助通道
該輔助通道的傳輸帶寬為1Mbps，最高延遲僅為500us，可以直接作為語音、視頻等低帶寬數據的傳輸通道，另外也可用于無延遲的游戲控制

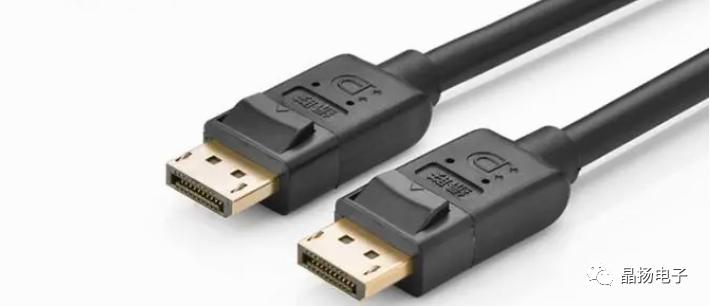

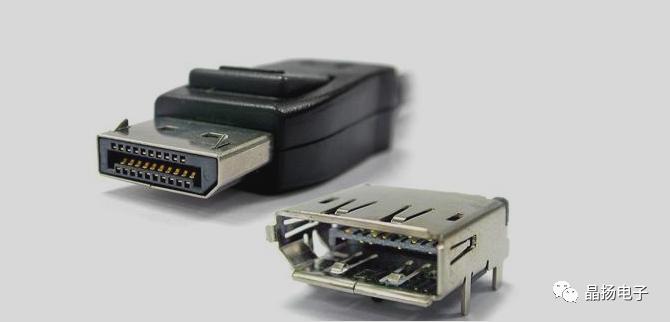

5、內外接口目前DisPlayPort的外接型接頭有兩種：一種是標準型，類似USB，HDMI等接頭；另一種是低矮型，主要針對連接面積有限的應用，比如超薄筆記型電腦
兩種接頭的最長外接距離都可以達到15米
除實現設備與設備之間的連接外，DisPlayPort還可用作設備內部的接口，甚至是芯片與芯片之間的數據接口
6、簡化產品設計DisPlayPort的數字信號可直接輸出，而且可簡化LCD內部設計可直接驅動面板進行顯示，精簡了LVDS轉換電路
7、內容保護技術在這方面DisPlayPort已經作好了準備，它并不像HDMI，UD那樣采用HD CP，而是使用Philips為DisPlayPort制訂的一套內容防拷協議
該技術基于128位高速加密引擎，采用標準密鑰交換方法，支持標準的RSA認證，提供高達2048位的密鑰長度，保護技術比HDMI的HDCP更加可靠

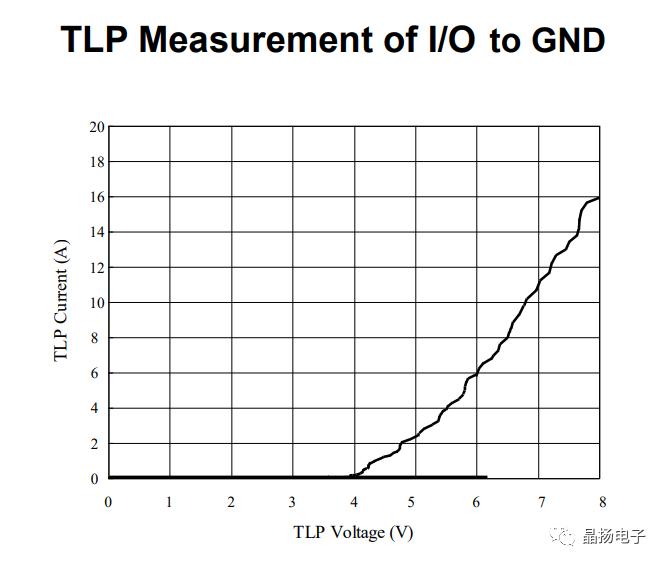

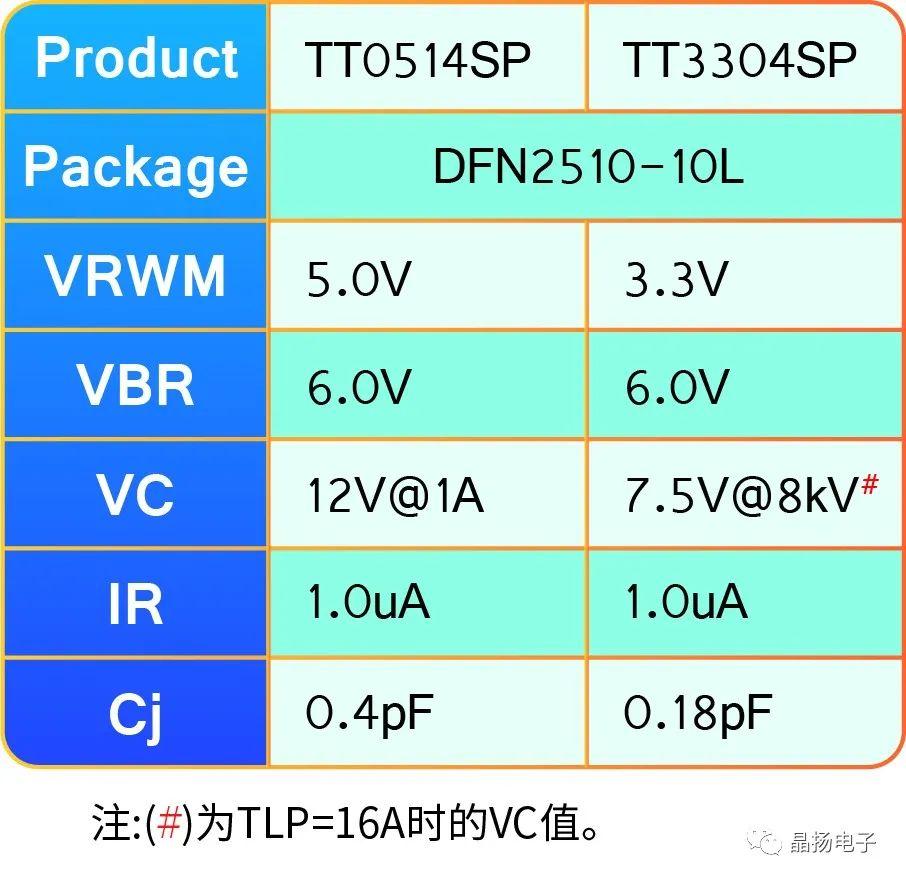

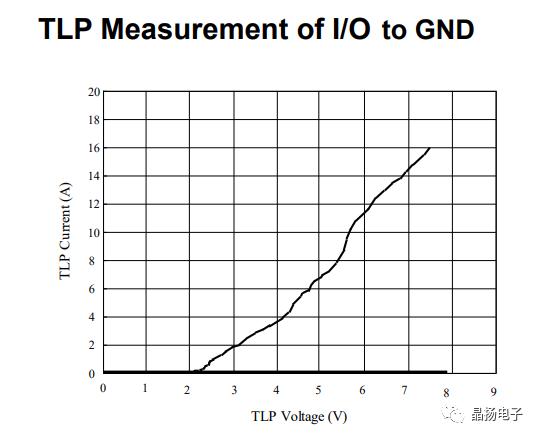

晶揚電子應用于DisplayPort接口ESD/EOS防護方案
當用作外部接口時，DisplayPort接口常會受到直接來自外部的靜電放電(ESD)，或使用過程中由于熱插拔電纜引起的電纜放電(CDE)的影響
