頻率電壓轉換器將頻率或脈沖轉換成成比例的電輸出，如電壓或電流。它是發生重復事件的機電測量的重要工具。因此，當我們在頻率電壓轉換器電路中提供一個頻率時，它將提供一個成比例的直流輸出。在這里，我們使用KA331集成電路來構建頻率到電壓的轉換電路。

KA331集成電路

KA331是一種電壓-頻率轉換器，用于制作簡單的低成本模數轉換器，但它也可以用作頻率-電壓轉換器。8引腳DIP IC可以在1Hz到100khz的寬帶寬范圍內工作。它還具有從5V到40V的廣泛供電電壓范圍。KA331相當于流行的LM331。LM331也可以使用這種F-to-V電路。

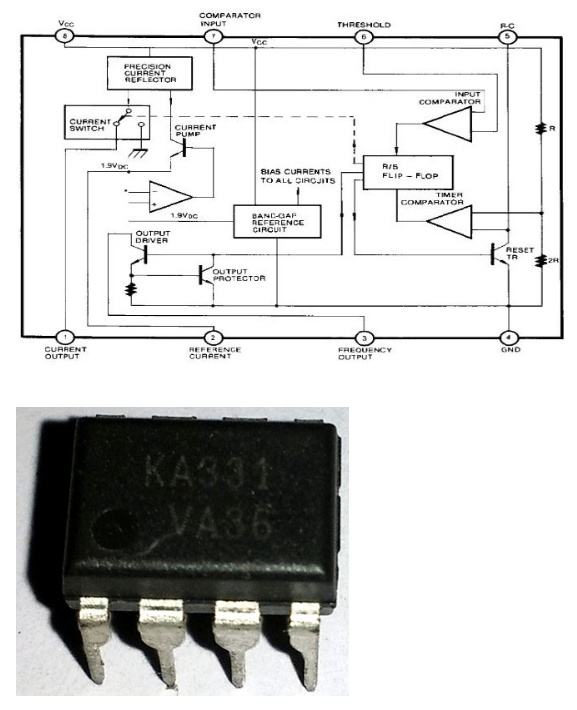

以下是數據表中KA331的引腳圖和內部電路，

所需的材料

?KA331 IC - 1pc

?0.1 uf陶瓷電容器- 1pc

?470pF陶瓷電容器- 1pc

?1uF電解電容器，額定電壓16V

?10k電阻，1%穩定率MFR - 2pcs

?100k電阻，1%穩定率MFR - 2pcs

?一個68k電阻與1%的穩定等級MFR - 1pc

?一個6.8k電阻與1%的穩定等級MFR - 1pc

?電路試驗板

?15V電源

?單股線

?一個頻率發生器或函數發生器來檢查整個電路。

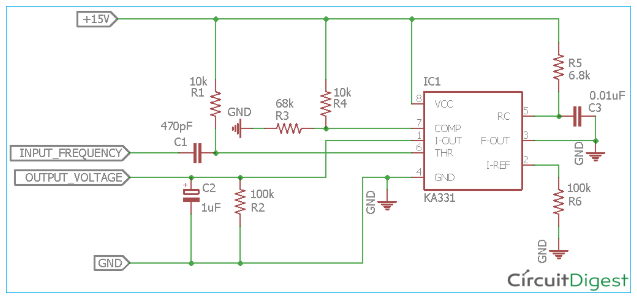

原理圖

頻率-電壓電路的工作原理

電路的主要部件是KA331。電路的輸入通過470pF電容C1連接，C1進一步連接到KA331的閾值引腳(引腳6)。電阻R3和R4形成分壓器電路，分壓器電路連接到KA331的比較器引腳7。電容C3和電阻R5是RC定時器，它在引腳5上提供所需的振蕩。電阻R2通過引腳2提供參考電流。該電路由15v電壓供電，該電壓通過KA331的引腳8連接。

計算電路的輸出電壓，公式為-

Vout =輸入x參考電壓x (RL/RS) x (Rt x Ct)

其中，輸入為頻率，RL為負載電阻，RS為電流源電阻，Rt和Ct為RC振蕩器的電阻和電容。

因此，對于我們的電路，公式是-

根據數據表，KA331的參考電壓為1.89V。所以，如果我們在電路中提供500hz的輸入信號來得到輸出電壓-

所以，當一個500赫茲的頻率應用在電路上時，電路將提供64毫伏的輸出。

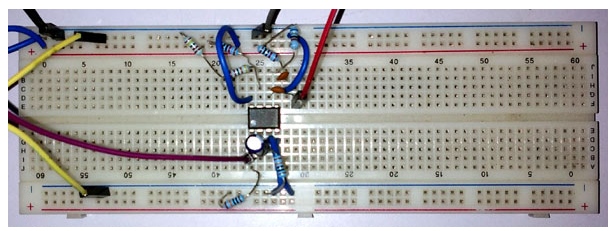

這里我們已經在面包板上構造了電路。

頻率-電壓電路的測試

要測試電路，使用以下工具-

1.科學PSD3205臺式電源。

2.Metravi FG3000函數生成器。

3.UNI-T UT33D萬用表。

電路是用1%的金屬膜電阻構建的，電容器的容差沒有考慮在內。測試時的室溫為22攝氏度。

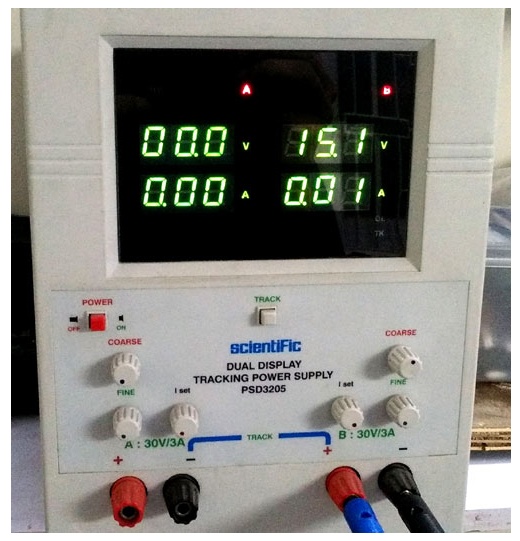

為了測試電路，將臺架電源設置為15V輸出。

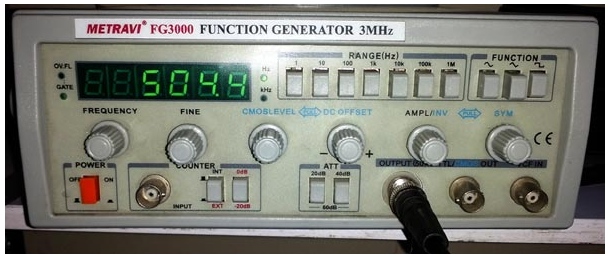

函數發生器提供約500赫茲的方波輸出。

對于那些沒有訪問函數生成器的人，可以使用經典的LM555 IC構建定時器電路，也可以使用Arduino構建函數生成器。然而，Android應用程序也可以在通過耳機輸出產生信號的地方工作。

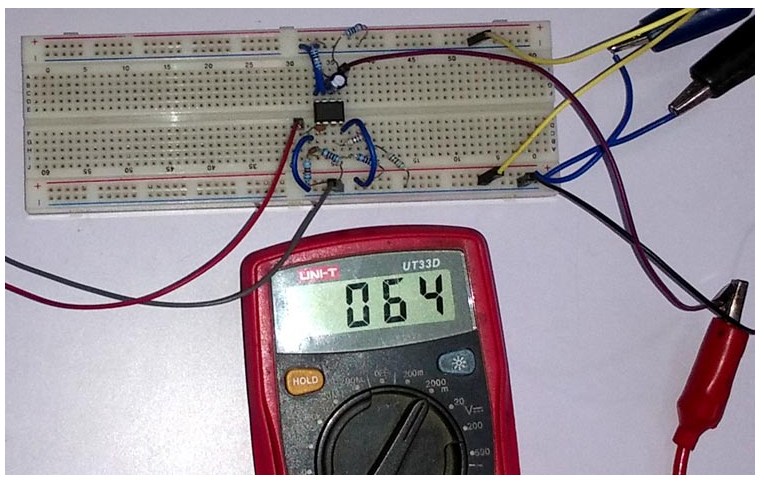

萬用表連接在輸出端，量程選擇毫伏。

萬用表的輸出顯示的是計算值。當輸入端提供500 Hz方波時，電路輸出64 mV。

其中給出了多個輸入，輸出電壓按輸入電壓的比值變化。

改進

這種頻率電壓轉換電路可以在PCB上構造，以獲得更好的精度。電路的關鍵部分是RC振蕩器。RC振蕩器需要放置在KA331 IC上的近距離處。在長距離中，銅走線可能會漂移振蕩，因為它會增加額外的電阻并產生雜散電容。合適的接地面也是必需的。

應用程序

頻率到電壓轉換器用于測量和儀表，如轉速表使用頻率到電壓轉換器來計算電機的速度。不同種類的表，速度表也使用這種技術。

本文編譯自circuitdigest
