干貨分享 ▎應用于USB3.0接口ESD/EOS晶選防護方案
時間：2024-12-10 21:27:39
手機看文章
掃描二維碼
隨時隨地手機看文章
目錄
|
1 |
USB3.0接口 介紹 |
|
2 |
USB3.0接口 類型 |
|
3 |
USB3.0接口 特點 |
|
4 |
晶揚電子應用于 USB3.0接口 ESD/EOS 防護方案 |
USB3.0接口 介紹
USB 3.0為USB第三代協議版本
由Intel、微軟、惠普、德州儀器、NEC，ST-NXP等業界巨頭組成的USB 3.0 Promoter Group 于2018宣布標準
USB3.0實際設備應用中被稱為 "USB SuperSpeed"，順應此前的USB1.1 Fullspeed和USB 2.0 HighSpeed
廣泛用于PC外圍設備和消費電子產品
USB3.0接口 類型
USB 3.0的符號標識為USB SuperSpeed，接口均為藍色，有以下幾種類型

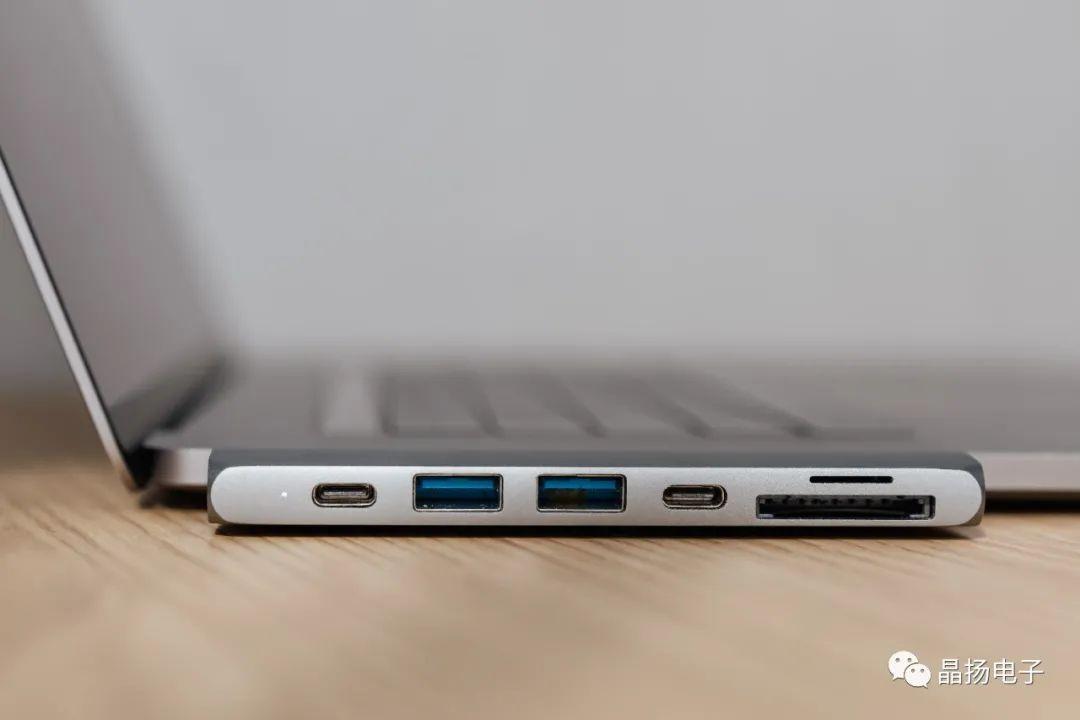

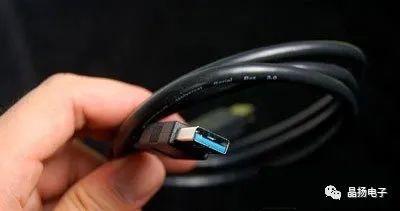

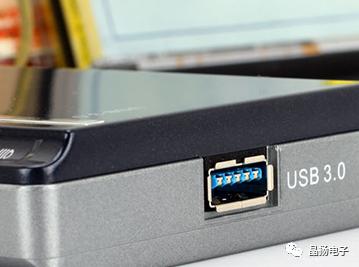

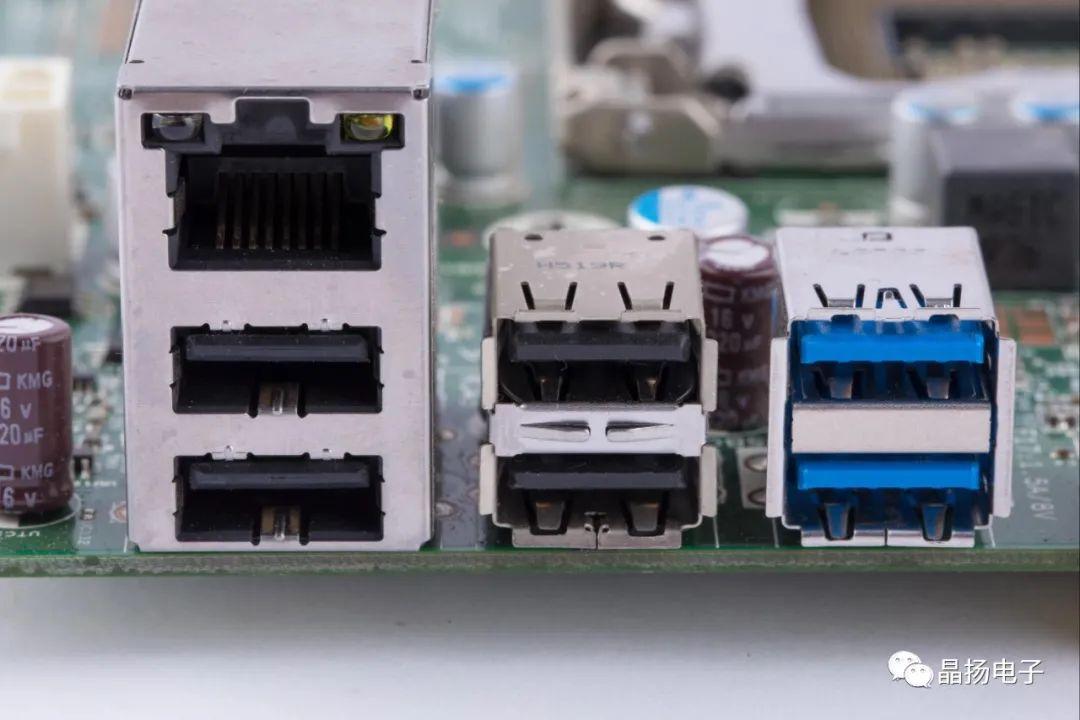

1、Tуре-A型，最為常見類型

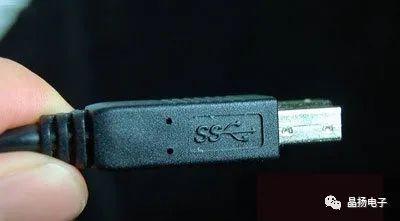

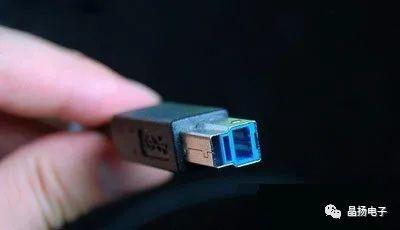

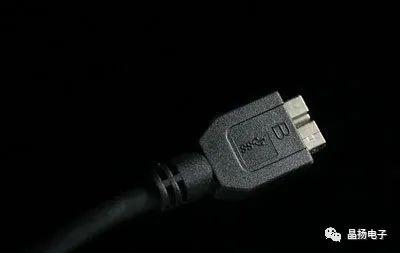

2、Туре-B型目前常見的一種USB 3.0接口，多用在3.5英寸移動硬盤上
（ 圖片集來自網絡侵刪）
USB3.0接口 特點
1、極大提高帶寬
高達5Gbps或600MB/秒的數據速率可為高性能應用提供充足的帶寬
2、實現更好的電源管理功能
USB 3.0的第二個價值在于其出色的電源管理
USB 3.0引入了新的電源模式，允許在USB連接建立但未激活的情況下獨立切斷USB鏈路層的電源
這些新的電源模式允許更高效地利用有限的電池能量為移動設備供電
3、更快充電USB 3.0增加了下游USB設備從傳統主機（例如PC）中所能提取的電流量
電流限值從USB 2.0的500毫安提升至USB 3.0的900毫安，相當于可用電源增加了80%
4、更快識別，更高效率USB 3.0讓主機更快的識別硬件且為硬件提供更高的功率
5、全新的協議提高數據處理效率
晶揚電子應用于USB3.0接口 ESD/EOS防護方案
與傳統的USB一樣，USB3.0端口也是即插即用。在熱插拔及平時接觸過程中，都存在靜電浪涌風險
對于USB3.0高速接口，選擇ESD/EOS保護組件時需考慮以下幾點：
1、為確保通過USB3.0傳遞高速信號完整性，選擇該器件時需使用具有較低電容的ESD保護組件
2、具有較高的ESD耐電壓能力，至少要承受IEC 61000-4-2中規定的8kV接觸放電的ESD沖擊

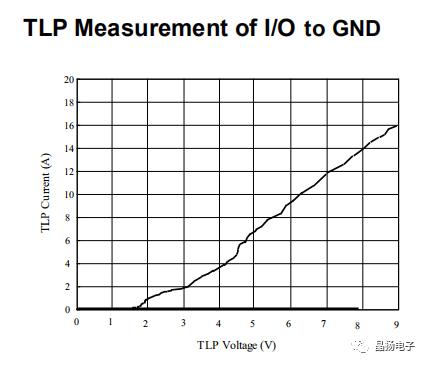

3、ESD鉗位電壓是比較重要參數。較低的鉗位電壓表示更好的保護性能

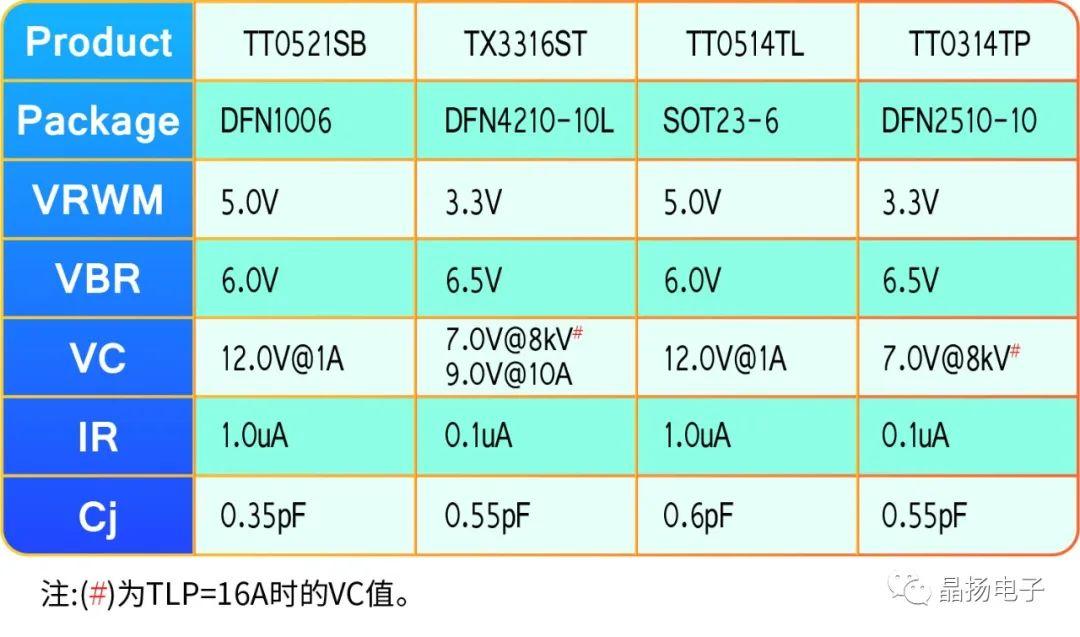

TT0514TL TT0521SBTT0314TPTX3316ST
