干貨分享 ▎應用于USB2.0 接口ESD/EOS晶選防護方案
掃描二維碼
隨時隨地手機看文章
目錄
|
1 |
USB的發展歷史及分類 |
|
2 |
什么是USB2.0 |
|
3 |
USB2.0 特點 |
|
4 |
晶揚電子 針對USB2.0 ESD/EOS 最佳方案 |

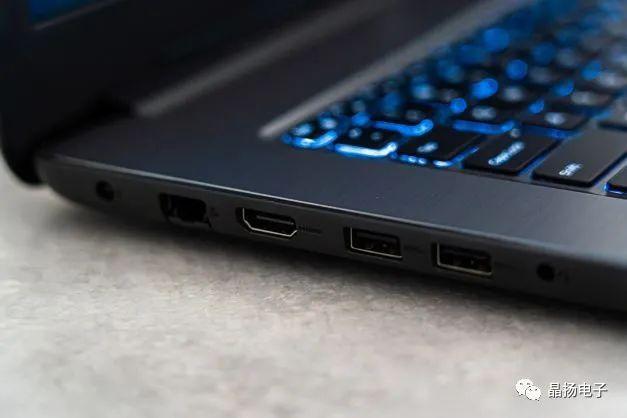

USB的發展歷史及分類
USB（Universal Serial Bus通用串行總線），是一種應用在計算機領域的新型接口技術
早在1995年，個人電腦就已經帶有USB接口，由于缺乏軟件及硬件設備的支持，USB接口都閑置未用
到1996年由世界著名計算機和通信公司等共同推出的新一代接口標準
為解決日益增加的PC外設與有限的主板插槽和端口之間的矛盾，而制定的一種串行通信標準
這是一種快速、靈活的總線接口
USB接口自1994年推出以來，經過26年的發展，從USB1.0/1.1，USB2.0，USB3.x，發展到現在的USB4；傳輸速率從最開始的1.5Mbps，大幅提升到了最新的40Gbps
（圖片來自網絡，侵刪）
|
USB1.0 |
1996年USB 1.0出現，其速度為1.5Mb/s（位每秒）；在1998年升級到速度為12Mb/s的USB 1.1，目前，大部分MP3為此接口類型 |
|
USB2.0 |
2000年，USB2.0在1.0基礎上，速度升級到480mbps，速度是USB1.0的40倍，被稱為USB2.0的高速（High-speed）版本 |
| USB3.0 | 2008年，USB3.0面世，5.0Gbps（500MB/s） |
|
USB3.2 |
2017年，市場首次討論了USB 3.2，該標準可提供高達20Gbps的數據速率，USB 3.2在2019年上市
以下是USB 3.2各代的速度差異 ● USB 3.2 Gen 1稱為USB 3.0，最高速度5 Gbps USB ● 3.2 Gen 2稱為USB 3.1，最高速度10 Gbps USB ● 3.2 Gen 2x2，普遍被認為是USB 3.2，最高速度可達20Gbps |
|
USB4.0 |
2019年，USB4.0以USB3.2架構為基礎打造，重新定義多終端設備共享和單路高速鏈路連接方案
具備自動擴展數據分配能力，多種數據傳輸時互不影響，并可最大限度高效利用帶寬，雙通道環境下最高可達40Gbps，USB 4.0速度是USB 3.0的8倍 |
● USB協議版本
它代表的是版本的迭代，協議版本越高，代表著傳輸速度會越快
| USB1.0 | 1.5Mbps傳輸速度 |
| USB2.0 | 480Mbps傳輸速度 |
| USB3.1 GEN1 | 5Gbps傳輸速度 |
| USB3.1 GEN2 | 10Gbps傳輸速度 |
| USB3.1 GEN2x2 | 20Gbps傳輸速度 |
| USB4 | 40Gbps傳輸速度 |
（圖片來自網絡，侵刪）

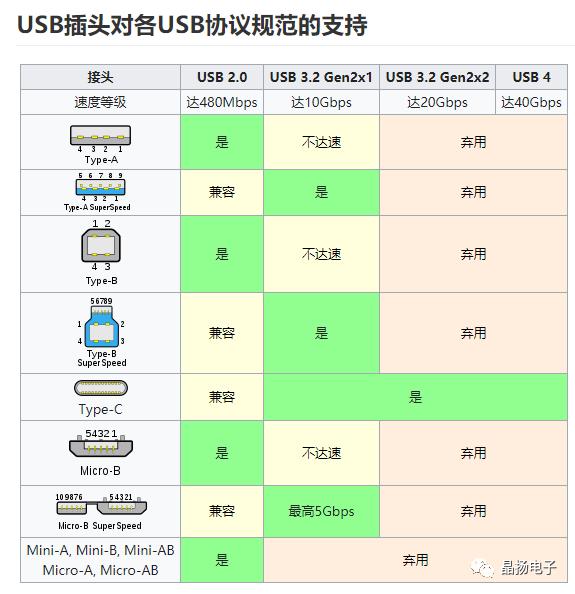

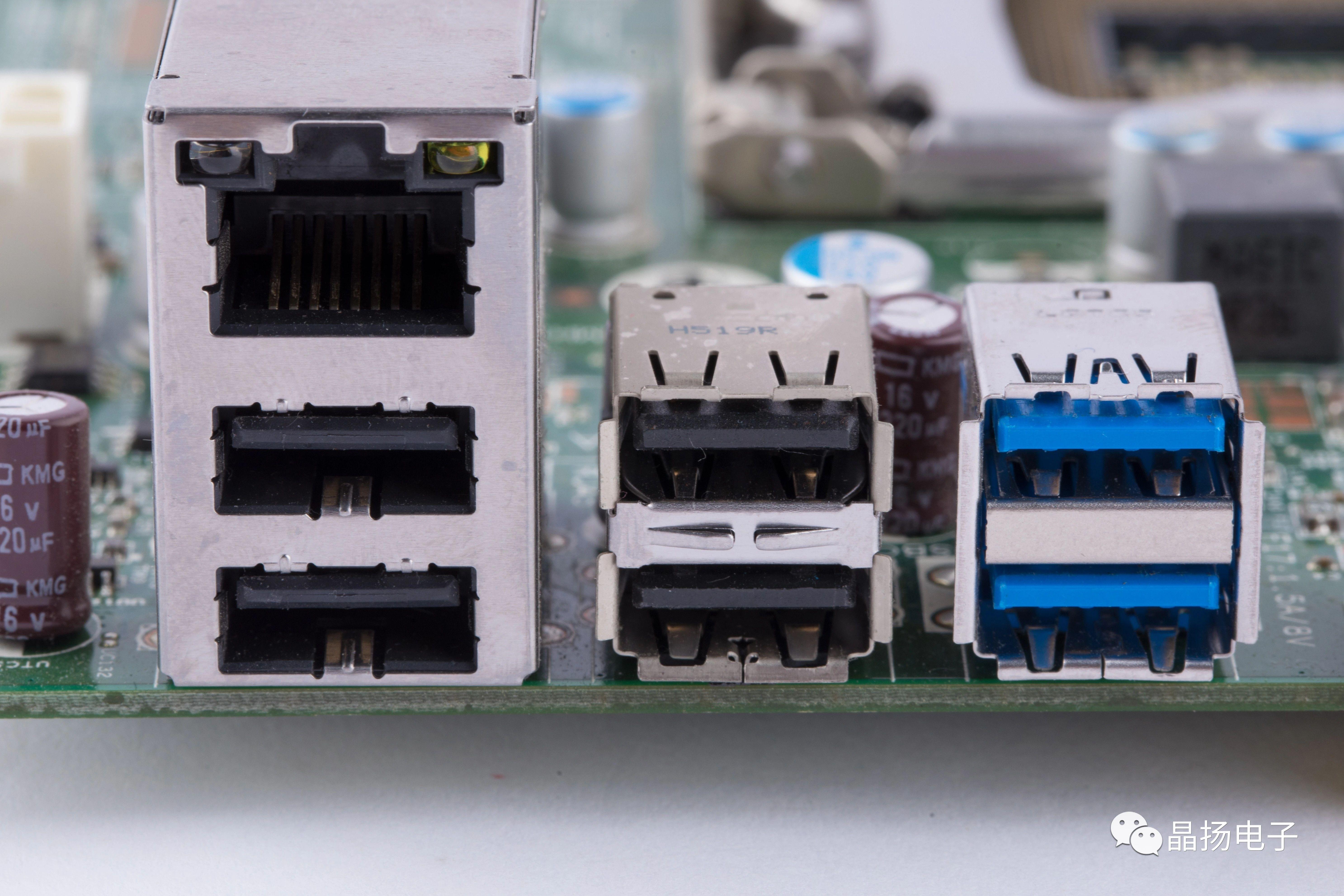

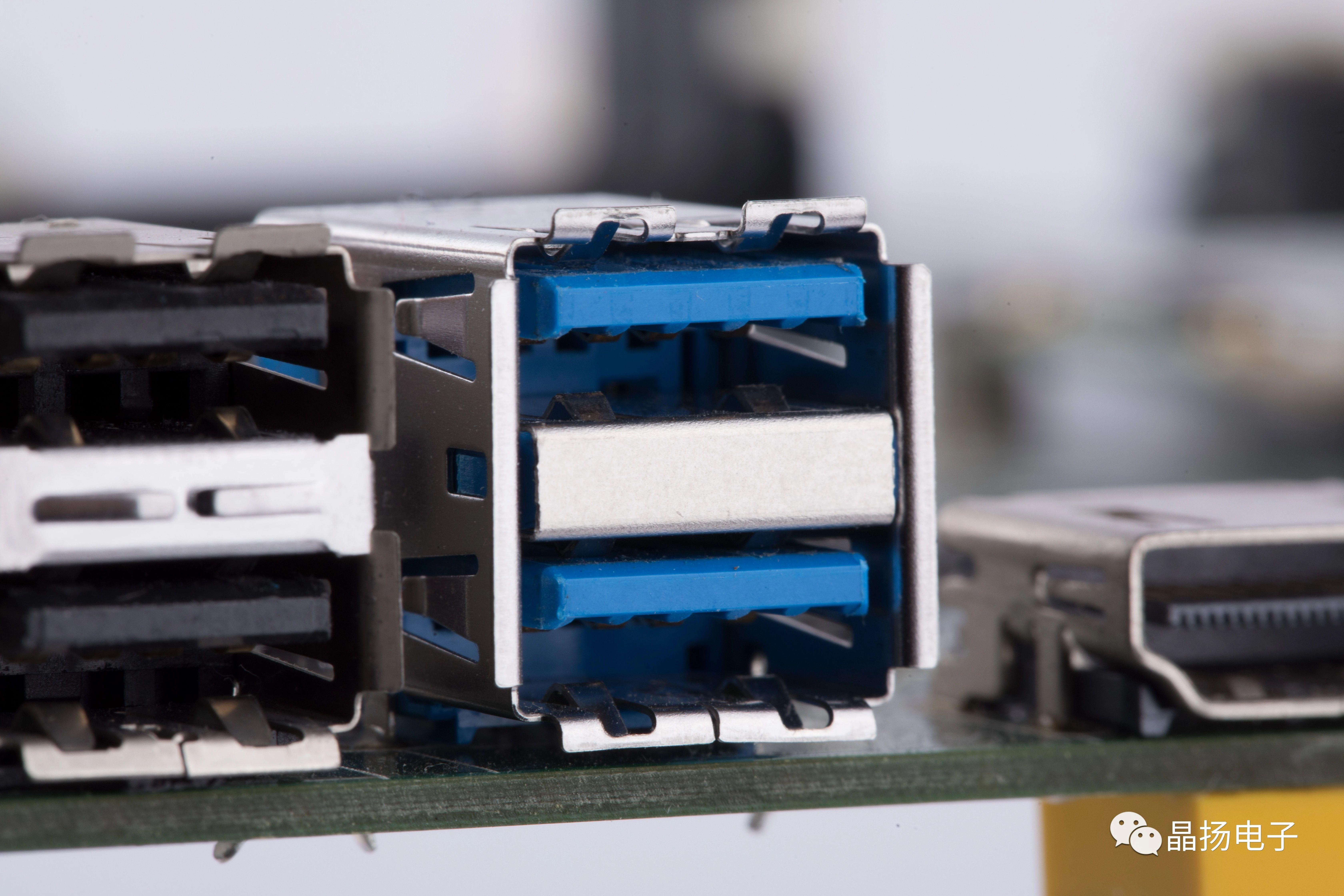

● USB接口外觀類型
|

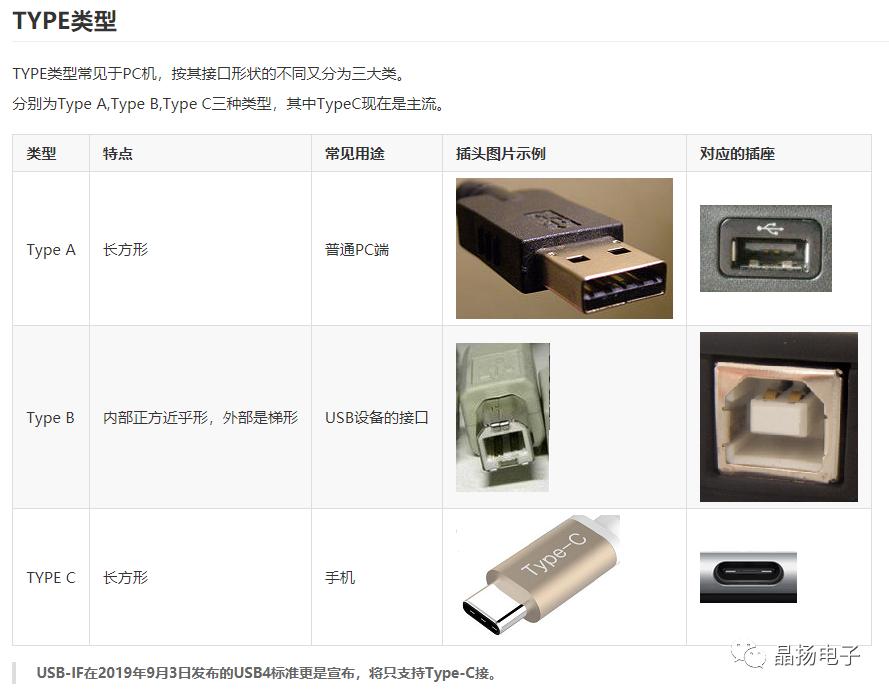

Type 類型 |
TypeA TypeB TyPeC |
| Mini 類型 |
MiniA MiniB |

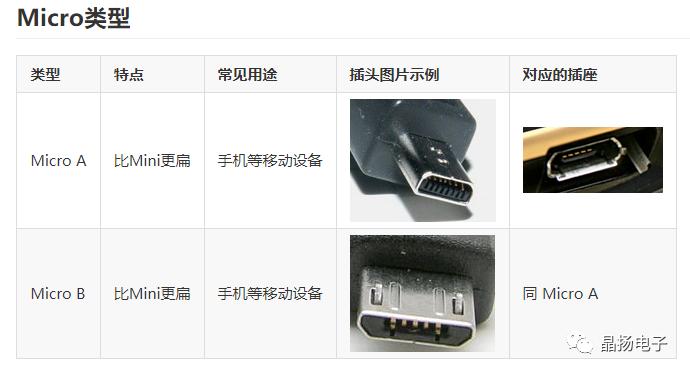

| Micro 類型 |
MicroA MicroB |
（圖片集來自網絡，侵刪）
什么是USB2.0
規范把外設數據傳輸速度提高到了480Mbps，是USB 1.1設備的40倍！
2000年制定的USB2.0標準是真正的USB 2.0，被稱為USB 2.0的高速（High-speed）版本，理論傳輸速度為480 Mbps.
USB2.0 特點

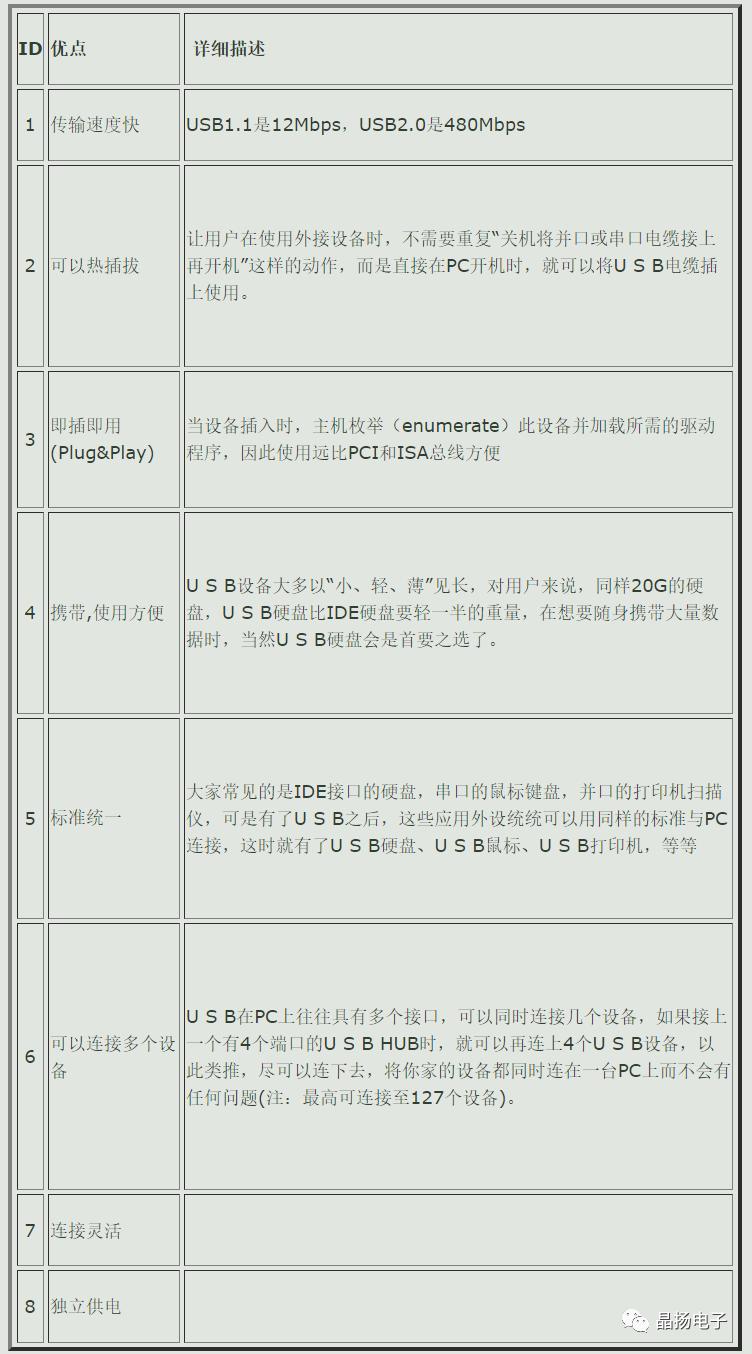

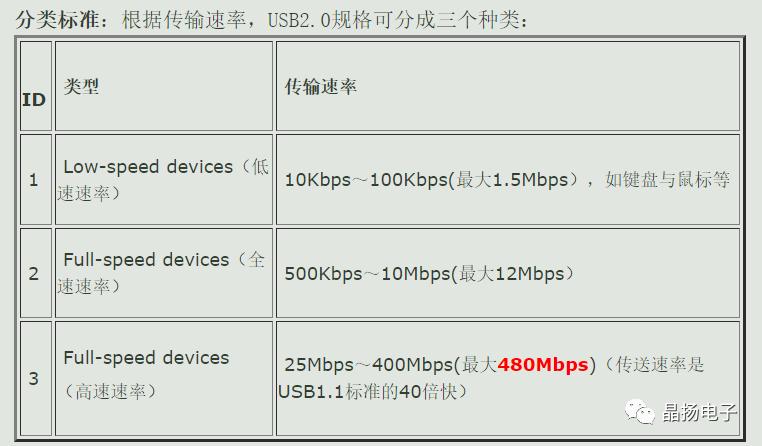

USB2.0 分類及優點
（圖片集來自網絡，侵刪）
晶揚電子針對USB2.0 ESD/EOS 晶選方案
與傳統的USB一樣，USB2.0端口也是即插即用。在熱插拔及平時接觸過程中，都存在靜電浪涌的風險
對于USB2.0高速接口，選擇ESD/EOS保護組件時需考慮以下幾點：
1、為確保通過USB2.0傳遞高速信號完整性，選擇該器件時需使用具有較低電容的ESD保護組件
2、具有較高的ESD耐電壓能力，至少要承受IEC 61000-4-2中規定的8kV接觸放電的ESD沖擊

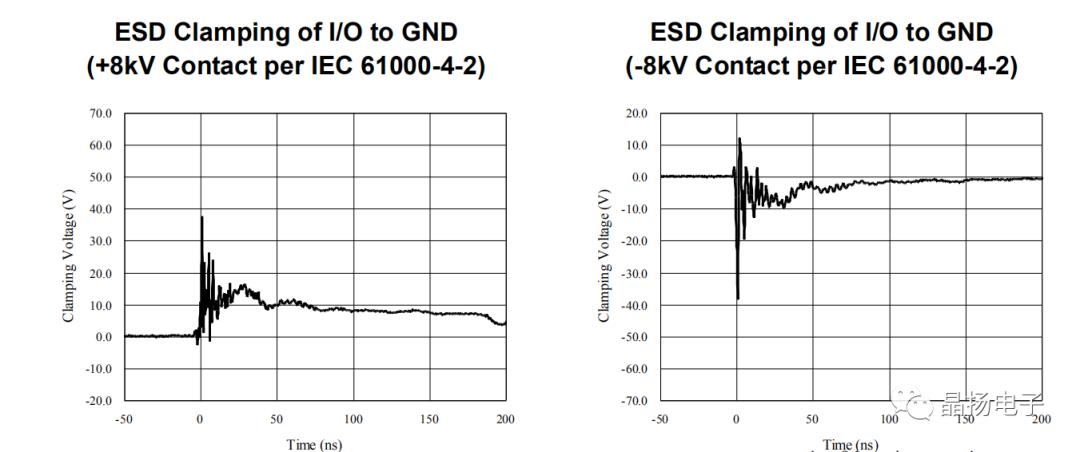

3、ESD鉗位電壓是比較重要參數。較低的鉗位電壓表示更好的保護性能

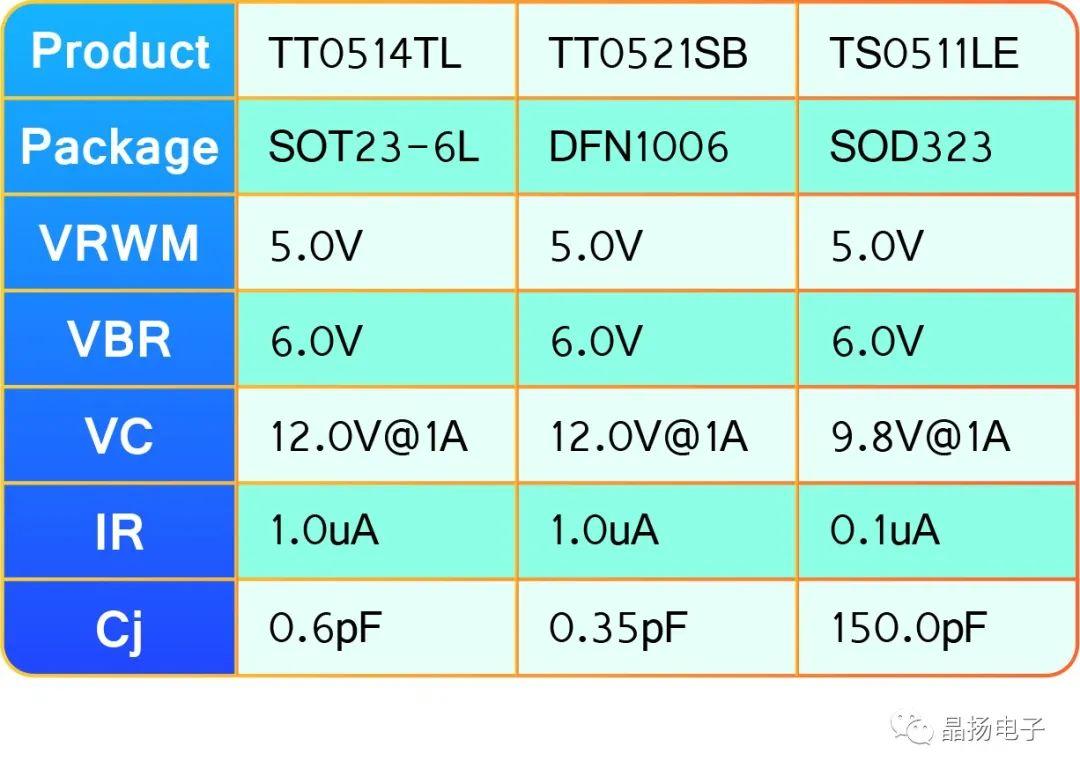

TT0514TL TT0521SBTS0511LE
