繼電器在我們的電子應用中經常使用，特別是當我們需要從微控制器電路驅動高負載時。因此，在這個DIY項目中，我們制作了一個4通道繼電器驅動電路，用于基于繼電器的應用。在這里，我們?yōu)?個繼電器設計了一個隔離的PCB，一次操作4個交流電器。我們已經放了一個三針螺釘端子塊(NC, nal， NO)用于連接電器。

組件要求:

?SPDT繼電器12v -4

?817光耦-4

?晶體管BC547 -4

?SMD led -5

?PCB(從EasyEDA訂購)-1

?端子座3引腳-5

?1N4007二極管-1

?1k電阻-9

?Burg sticks male-1

?電力供應

?微控制器或Arduino進行演示

?連接線

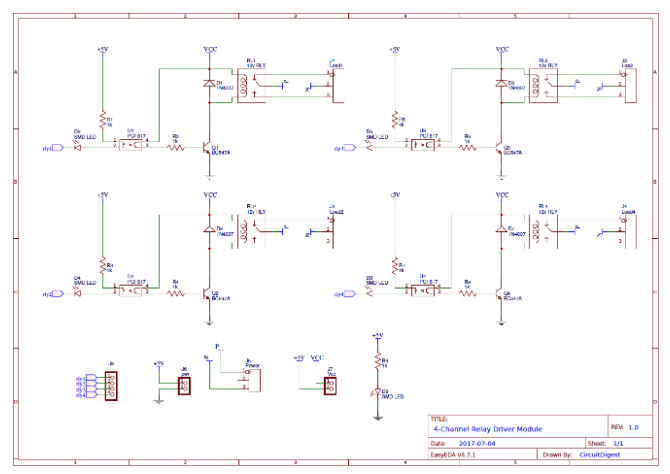

繼電器驅動電路說明：

在這個4通道繼電器驅動電路中，我們使用了一個由有源LOW信號觸發的光耦合器，來觸發進一步驅動繼電器的NPN晶體管。這里我們在這個PCB板上使用了12v 10Amp繼電器，但你也可以使用5v繼電器。

工作及示范：

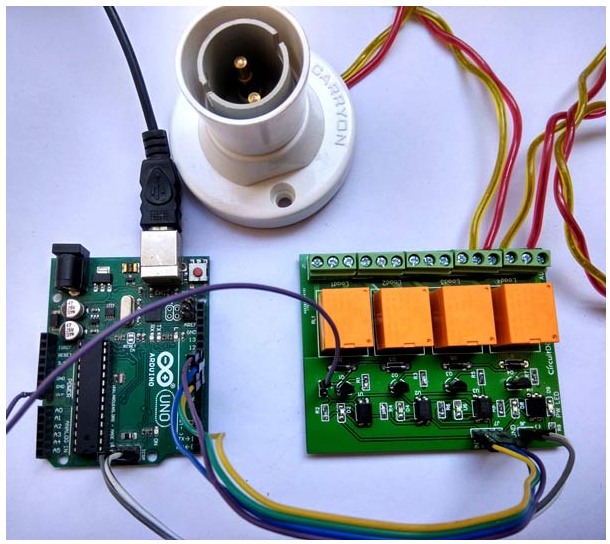

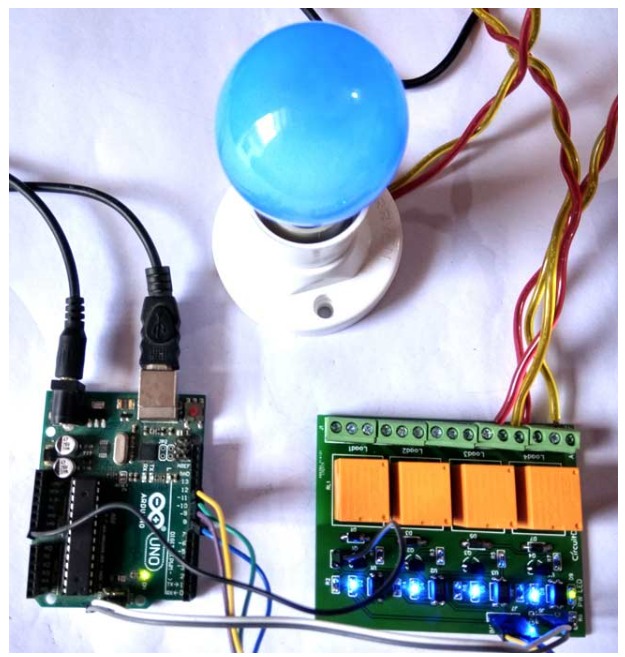

為了演示該繼電器模塊的工作，我們使用了Arduino Uno板來控制繼電器。所有四個繼電器在8、9、10和11個引腳(In1、In2、In3和In4)與Arduino連接，并使用1個12v適配器為電路供電。我們在PCB板的端子排上連接了220VAC的燈泡，電路板上也有交流電源。

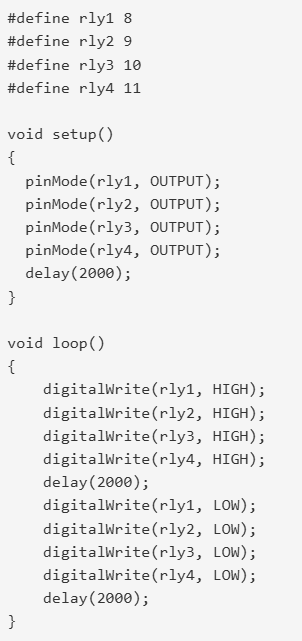

下面是我們用來演示這個繼電器模塊的Arduino代碼：

用EasyEDA設計電路及PCB

為了設計這個繼電器驅動電路，我們選擇了在線EDA工具EasyEDA。我們以前多次使用EasyEDA，發現與其他PCB制造商相比，使用起來非常方便。在設計PCB后，我們可以通過他們的低成本PCB制造服務訂購PCB樣品。他們還提供元件采購服務，在那里他們有大量的電子元件庫存，用戶可以訂購所需的元件以及PCB訂單。

在設計您的電路和PCB時，您也可以將您的電路和PCB設計公開，以便其他用戶可以復制或編輯它們，并從中受益，我們也為這個繼電器驅動模塊公開了我們的整個電路和PCB布局。

下面是來自EasyEDA的PCB布局頂層的快照，您可以通過從“圖層”窗口選擇圖層來查看PCB的任何圖層(頂部，底部，Topsilk，底部等)。

您還可以使用EasyEDA中的照片視圖按鈕查看PCB，制作后的外觀：

在線計算和訂購樣品：

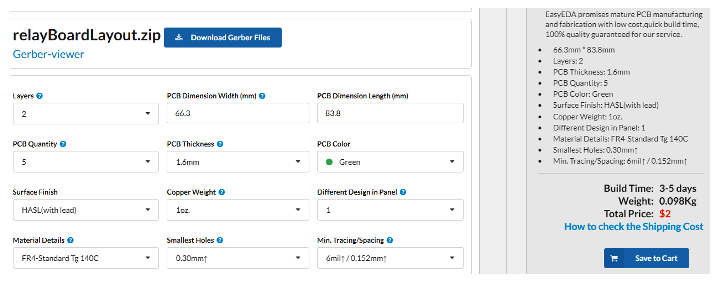

PCB設計完成后，可以點擊上面的制作輸出圖標。然后，您將訪問PCB訂單頁面，下載PCB的Gerber文件并將其發送給任何制造商，直接在EasyEDA中訂購也更容易(也更便宜)。在這里，您可以選擇要訂購的PCB數量，需要多少銅層，PCB厚度，銅重量，甚至PCB顏色。在您選擇了所有選項后，點擊“保存到購物車”并完成您的訂單，然后您將在幾天后收到pcb。您也可以與當?shù)氐腜CB供應商一起使用Gerber輸出的PCB布局。他們正在以非常低的速度制造PCB，只有2美元。

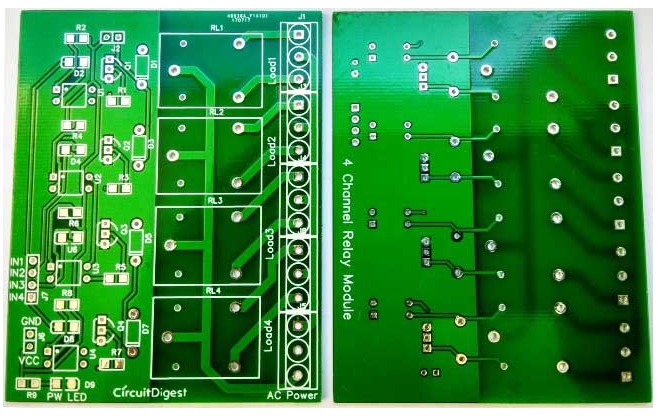

在訂購PCB的幾天后，我得到了PCB樣品

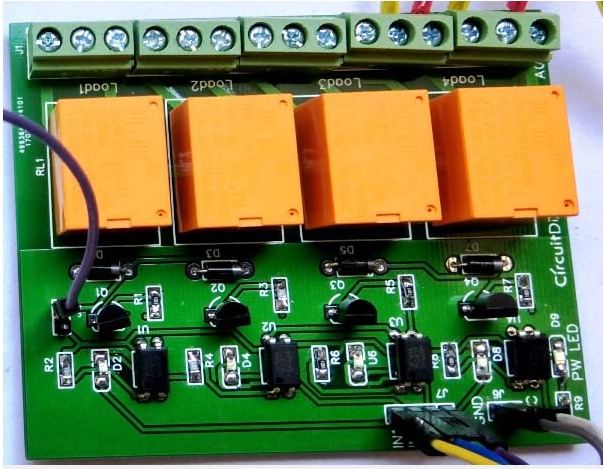

焊接：在獲得這些部件后，我們將所有所需的組件安裝在PCB上，并將其與Arduino連接以進行演示。
