正如我們?cè)S多人所知，集成電路或IC是許多小電路在一個小封裝中的組合，它們一起執行命令任務。像運算放大器或555定時器IC是由許多晶體管、觸發器、邏輯門和其他組合數字電路組合而成的。類似地，觸發器可以通過使用邏輯門的組合來構建，邏輯門本身可以通過使用幾個晶體管來構建。

邏輯門是許多數字電子電路的基礎。從基本的觸發器到微控制器，邏輯門形成了比特如何存儲和處理的基本原理。它們用算術邏輯陳述系統的每個輸入和輸出之間的關系。有許多不同類型的邏輯門，每一個都有不同的邏輯，用于不同的目的。但本文的重點將放在與門上，因?yàn)樯院笪覀儗⑹褂肂JT晶體管電路構建與門。令人興奮的對吧?讓我們開始吧。

和邏輯門

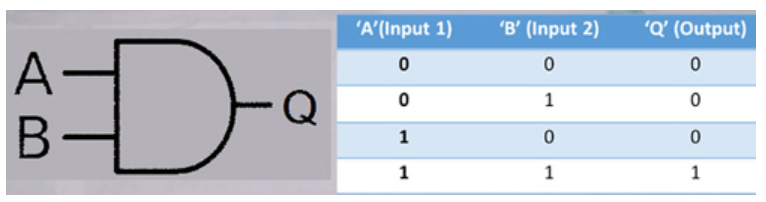

與邏輯門是具有兩個輸入和一個單輸出的D形邏輯門，其中輸入和輸出之間的D形是邏輯電路。輸入值和輸出值之間的關系可以用下面所示的與門真值表來解釋。

輸出方程可以很容易地用與門布爾方程來解釋，即Q = A x B或Q = AB。因此，對于與門來說，只有當兩個輸入都為HIGH時，輸出才為HIGH。

晶體管

晶體管是一種有三個端子的半導體器件，可以連接到外部電路。該裝置可以用作開關，也可以用作放大器來改變數值或控制電信號的傳遞。

對于使用晶體管構建AND邏輯門，我們將使用BJT晶體管，可以進一步分為兩種類型：PNP和NPN -雙極結晶體管。它們的電路符號如下所示。

本文將向您解釋如何使用晶體管構建與柵極電路。與門的邏輯已經在上面解釋過了，為了使用晶體管構建與門，我們將遵循上面所示的相同的真值表。

所需電路圖和元件

使用NPN晶體管構建AND柵極所需的組件列表如下：

?兩個NPN晶體管。(如果可用，也可以使用PNP晶體管)

?兩個10KΩ電阻和一個4-5KΩ電阻。

?一個LED(發光二極管)來檢查輸出。

?一個面包板。

?A +5V電源。

?兩個PUSH按鈕。

?連接電線。

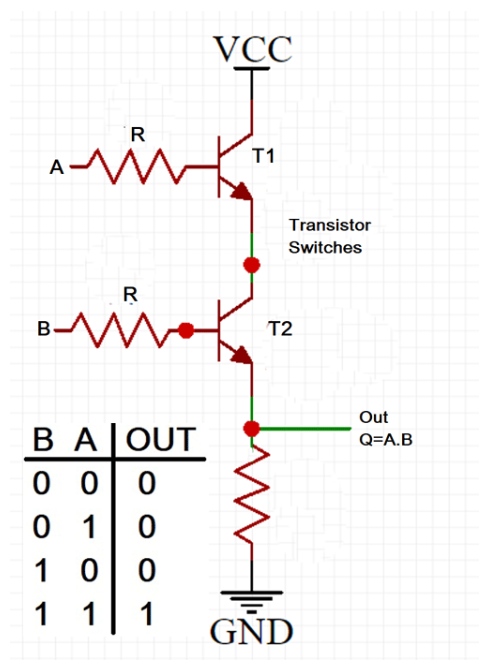

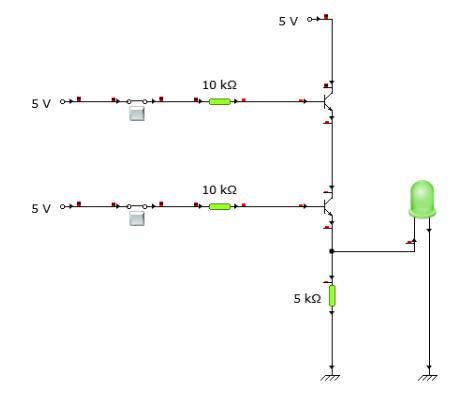

該電路表示與門和輸出的輸入A和B，輸出Q也有一個+5V電源，用于串聯連接到第二晶體管的第一晶體管的集電極，LED連接到第二晶體管的發射極端。輸入A和B分別接晶體管1和晶體管2的基極端，輸出Q接正極LED。下圖顯示了上述使用NPN晶體管構建與門的電路。

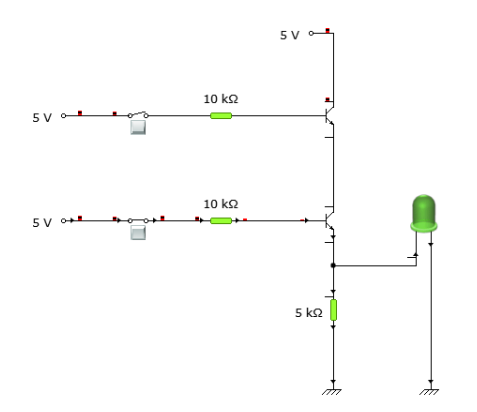

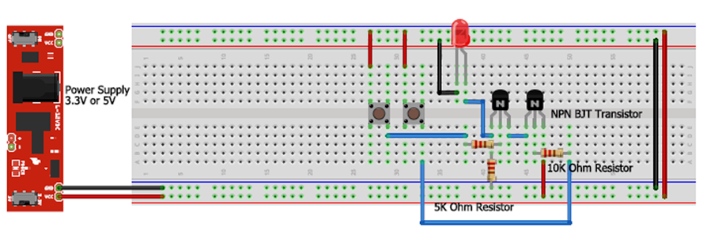

本教程中使用的晶體管是BC547 NPN晶體管，并在電路中添加了上述所有元件，如下所示。

如果你沒有按鈕，你也可以使用電線作為開關，在需要的時候添加或刪除它們(而不是按下開關)。同樣可以在視頻中看到，我將使用導線作為開關連接到兩個晶體管的基端。

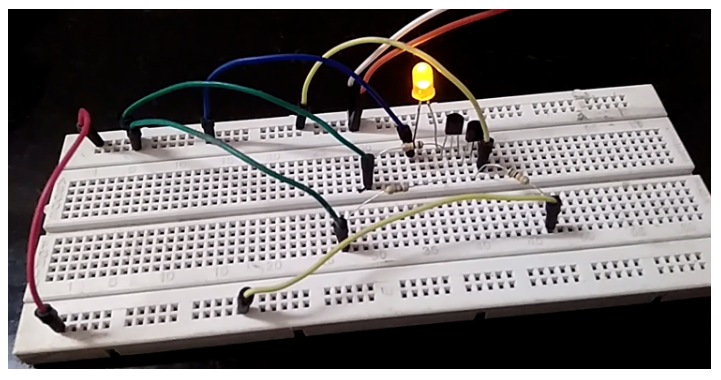

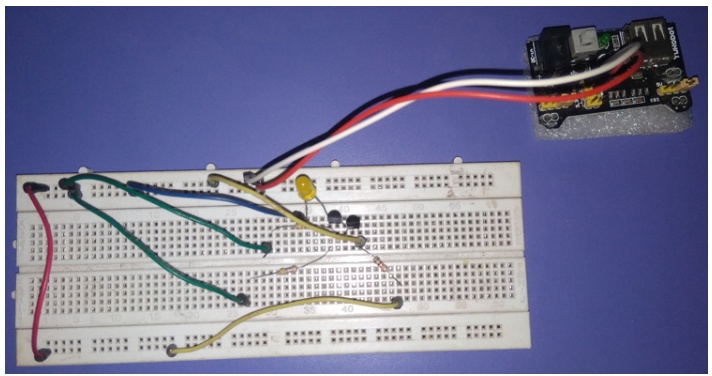

當使用上述硬件組件構建相同的電路時，電路將看起來像下圖所示。

晶體管與柵極的工作原理

在這里，我們將使用晶體管作為開關，因此，當電壓通過NPN晶體管的集電極端施加時，電壓只有在基極結具有0V和集電極電壓之間的電壓供應時才能到達發射極結。

同樣，上述電路將使LED發光，即只有當兩個輸入都為1(高)時，即當兩個晶體管的基端都有電壓供應時，輸出才為1(高)。這意味著，從VCC (+5V電源)到LED并進一步到地面將有一條直線電流路徑。在所有情況下，輸出將為0(低)，LED將關閉。這些都可以通過逐一理解每一種情況來更詳細地解釋。

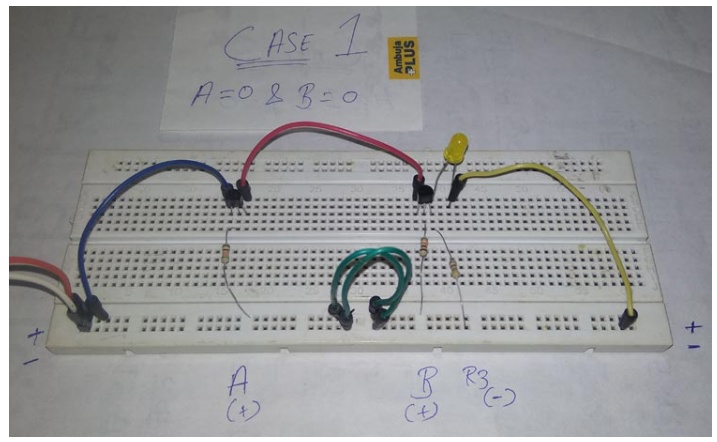

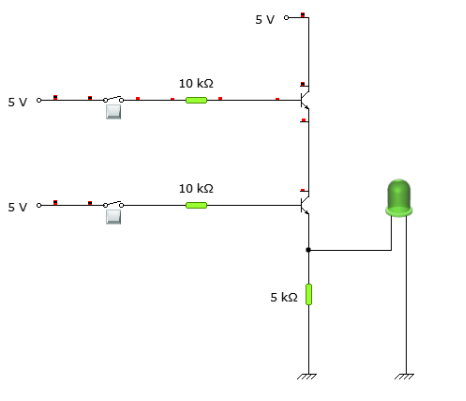

情況1：當兩個輸入都為0時——A = 0 & B = 0。

當輸入A和B都為0時，在這種情況下您不需要按任何按鈕。如果你不使用按鈕，然后移除連接的電線，按鈕和兩個晶體管的基端。那么，輸入A和B都是0，現在我們需要檢查輸出，根據與門真值表，輸出也應該是0。

現在，當電壓通過晶體管1的集電極端提供時，發射極不接收任何輸入，因?yàn)榛鶚O端的值為0。同樣，與晶體管2集電極相連的晶體管1的發射極不提供電流或電壓，晶體管2的基極端子值也為0。因此，第二個晶體管的發射極輸出值為0，因此，LED將關閉。

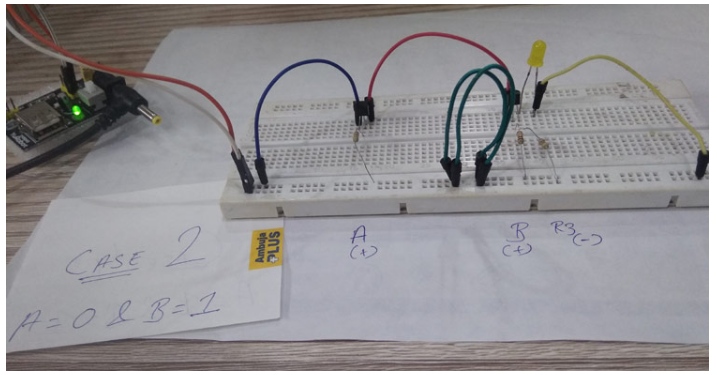

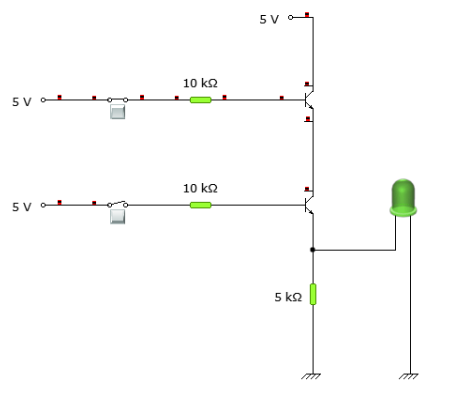

情況2：當輸入為- A = 0 & B = 1時。

在第二種情況下，當輸入為A = 0和B = 1時，電路的第一個輸入為0(低)，第二個輸入為1(高)，分別到晶體管1和2的基極?，F(xiàn)在，當一個5V電源被傳遞到第一個晶體管的集電極時，晶體管的相移沒有變化，因?yàn)榛鶚O端的輸入為0。它將0值傳遞給發射極，第一晶體管的發射極串聯到第二晶體管的集電極上，因此0值進入第二晶體管的集電極。

現在，第二個晶體管在基極中有一個高值，所以它將允許在集電極中接收到的相同值傳遞到發射極。但是，由于第二個晶體管的集電極端的值為0，這就是為什么發射極也將為0，并且連接到發射極的LED不會發光。

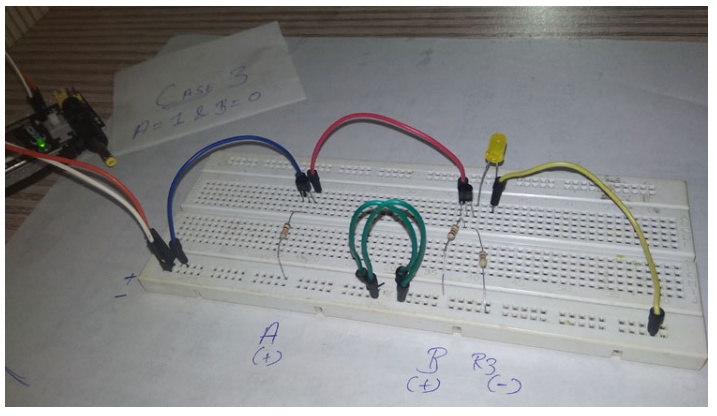

情況3：當輸入為- A = 1 & B = 0時。

這里，第一個晶體管基極的輸入為1(高)，第二個晶體管基極的輸入為低。因此，由于第一晶體管的基極端子值高，電流路徑將從5V電源開始，通過第一晶體管的集電極和發射極，到達第二晶體管的集電極。

但是在第二個晶體管中，基極端子值為0，因此，沒有電流從第二個晶體管的集電極到發射極，因此，led仍然只關閉。

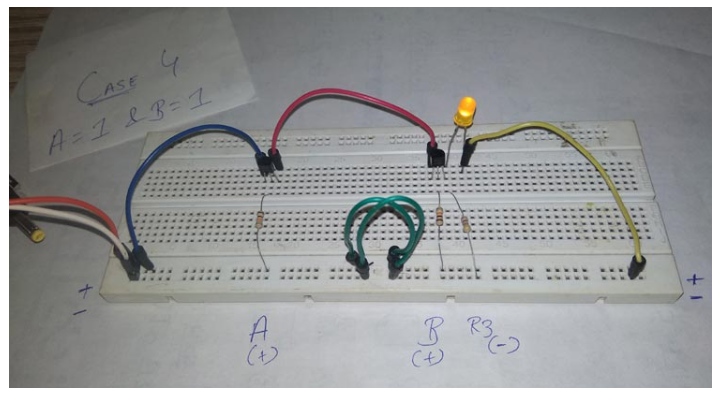

情況4：當兩個輸入都是1時——A = 1 & B = 1。

最后一種情況，這里兩個輸入都應該是高的，它們連接到兩個晶體管的基極端。這意味著當電流或電壓通過兩個晶體管的集電極時，基極達到飽和，晶體管導通。

實際上解釋，當一個+5V電源提供給晶體管1的集電極端，同時基極端飽和，發射極端將收到一個高輸出，因?yàn)榫w管是正偏的。發射極的高輸出直接通過串聯連接到第二個晶體管的集電極?，F(xiàn)在，類似地在第二個晶體管，集電極的輸入是高的，在這種情況下，基極端也是高的，這意味著第二個晶體管也處于飽和狀態高輸入將從集電極傳遞到發射極。這個高輸出在發射極去LED，使LED開。

因此，所有四種情況都具有與實際與邏輯門相同的輸入和輸出。因此，我們使用晶體管構建了一個與邏輯門。希望你能理解本教程，并喜歡學習新的東西。完整的工作設置可以在下面的視頻中找到。在我們的下一個教程中，我們還將學習如何使用晶體管和非門使用晶體管構建OR門。
