用交流電源為直流電路供電的一種粗略方法是使用降壓變壓器降壓230V電源電壓，并添加一對二極管作為橋式整流器。但由于巨大的空間尺寸和其他缺點，它不能用于所有目的。另一種最流行和專業的方法是使用開關模式電源電路將交流電源轉換為所需的大范圍直流電壓，幾乎所有消費電子產品，從普通的12V適配器到筆記本電腦充電器，都有一個SMPS電路來提供所需的直流輸出功率。

在circuitdigest，我們已經為不同的等級構建了幾種流行的SMPS電路，即12V 1A Viper 22A SMPS， 5V 2A SMPS和12V 1A SMPS電路，每種電路都可以用于不同的應用。這一次，我們將構建一個可用于一般用途的SMPS，它具有簡單的模塊形狀，可用于與空間相關的情況。如今，物聯網使用各種基于wifi的處理器，如NodeMCU， ESP32和ESP12E等，它們的工作電壓為5V或3.3V。這些模塊非常緊湊，因此為這些電路板供電，使用可以在同一板上的更小的SMPS電路而不是使用單獨的SMPS電路是有意義的。因此，在本文中，我們將學習如何構建可以輸出5V或3.3V的SMPS電路(硬件可使用跳線配置)，還提供了電路設計和PCB布局，因此您可以簡單地將其移植到現有的設計中。在這里，我們的PCB板是由PCBGoGo制造的，PCBGoGo是一家中國低成本高質量的PCB原型和PCB組裝服務公司。

SMPS的額定值為5V或3.3V 1.5A，因?yàn)榇蠖鄶?shù)開發板使用5V或3.3V邏輯電平電壓，1.5A對于大多數基于物聯網的應用來說應該足夠好。但請注意，該SMPS在輸入部分沒有任何過濾器，以減少尺寸和成本。因此，該SMPS只能用于為微控制器板供電或充電。確保在操作時將其覆蓋在用戶夠不著的地方。

警告：使用SMPS電路可能是危險的，因?yàn)樗婕敖涣麟娫措妷?，這可能是致命的。如果您沒有使用交流電源的經驗，請不要嘗試構建此。對帶電電線和帶電電容器始終保持謹慎，使用保護工具并在需要時進行監督。我已經警告過你了!!

5V/3.3V SMPS單板規格

SMPS將具有以下規格。

1.85VAC至230VAC輸入。

2.5V或3.3V可選2A輸出。

3.開放式框架結構

4.短路和過壓保護

5.體積小，成本低。

SMPS電路所需材料(BOM)

?保險絲1A 250VAC慢熔斷

?二極管橋接DB107

?10uF / 400V

?P6KE二極管

?UF4007

?2Meg - 2個- 0805包裝

?2.2 nf 250伏

?TNY284DG

?10uF / 16V - 0805封裝

?PC817

?1k - 0805包

?22R - 2個- 0805包裝

?100nf - 0805包

?TL431

?SR360

?470pF 100V - 0805封裝

?1000年佛羅里達大學16 v

?3.3uH -鼓芯

?2.2 nf 250伏

注：所有部件的選擇都是為了便于設計人員獲取。SMPS變壓器必須使用此數據表自定義構建。您既可以使用供應商來構建一個，也可以使用鏈接來設計和纏繞您的SMPS變壓器。

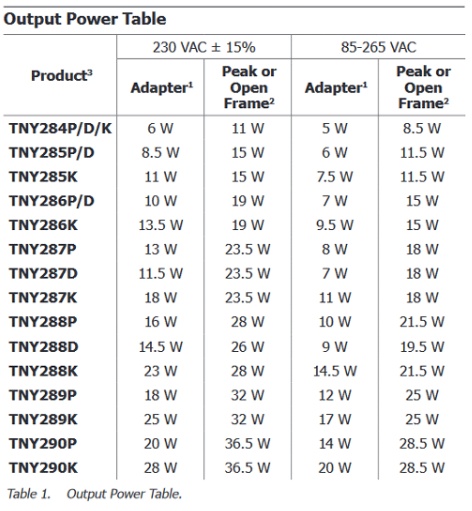

本SMPS采用電源集成IC TNY284DG設計。該SMPS Diver IC最適合該SMPS，因?yàn)樵揑C采用SMD封裝，并且其瓦數適合該用途。下圖為TNY284DG的瓦數規格。

正如我們所看到的，TNY284DG非常適合我們的選擇。由于結構為開放式框架，因此將匹配8.5W的輸出功率。這意味著它可以在5V電壓下輕松提供1.5A。

5V/3.3V SMPS電路圖

這個SMPS的構造非常簡單和直接。本設計采用Power Integration芯片組作為SMPS驅動IC。電路原理圖如下圖所示

建設和工作

在直接進入構建原型部分之前，讓我們探索電路操作。電路有以下幾個部分-

?輸入保護

?交直流轉換

?驅動電路或開關電路

?欠壓閉鎖保護。

?鉗位電路

?磁學和電流隔離

?EMI濾波

?二次整流器和緩沖電路

?過濾部分

?反饋部分。

輸入保護

F1是一種慢熔保險絲，可保護SMPS免受高負載和故障情況的影響。SMPS輸入部分不使用任何EMI濾波器。這是一個1A 250VAC慢熔保險絲，將在故障條件下保護SMPS。但是，這種保險絲可以換成玻璃保險絲。您還可以查看有關不同類型保險絲的文章。

交直流轉換

B1是二極管橋式整流器。這是DB107，一個1A 700V二極管橋。這將把交流輸入轉換成直流電壓。此外，10uF 400V電容對于整流直流紋波至關重要，它將為驅動電路和變壓器提供平滑的直流輸出。

驅動電路或開關電路

它是該SMPS的主要組成部分。變壓器的一次側由開關電路TNY284DG適當控制。開關頻率為120- 132khz。由于這種高開關頻率，可以使用較小的變壓器。

上面的引腳圖顯示了TNY284DG的引腳。開關驅動器IC1是TNY284DG，使用C2一個10uF 16V電容。該電容為TNY284DG的內部電路提供平滑的直流輸出。

欠壓閉鎖保護。

欠壓閉鎖保護由感測電阻R1和R2完成。當SMPS進入自動重啟模式并檢測線路電壓時使用。該電阻檢測輸入交流電壓是否在范圍內。

鉗位電路

變壓器起著巨大電感器的作用。因此，在每個開關周期中，由于變壓器的漏電電感，變壓器會產生高電壓尖峰。齊納二極管D1是一個P6KE160二極管，箝位輸出電壓電路和D2是UF4007，一個超快二極管阻擋這個高壓尖峰并將其阻尼到一個安全值，這有利于節省TNY284DG的DRAIN引腳。

磁學和電流隔離

變壓器是鐵磁性的，它不僅將高壓交流電轉換為低壓交流電，而且還提供電流隔離。該變壓器為EE16 transformer。詳細的變壓器規格可以在之前在材料要求部分共享的變壓器數據表中看到。

EMI濾波器

電磁干擾濾波由C3電容完成。C3電容采用高壓2.2nF 250VAC電容，增加了電路抗擾度，降低了高電磁干擾。

二次整流器和緩沖器電路

變壓器的輸出使用肖特基二極管SR360進行整流。這是一個60V 3A二極管。這個肖特基二極管D3提供變壓器的直流輸出，由大型1000uF 16V電容器C6進一步整流。

變壓器的輸出提供了一個振鈴紋波，該紋波被緩沖電路抑制，緩沖電路是由與輸出整流器并聯的串聯的低值電阻和電容器產生的。低值電阻為22R，低值電容為470pf，這兩個元件R8和C5在直流輸出部分創建緩沖電路。

過濾部分

過濾器部分使用LC配置創建。C為濾波電容C6。它是一個低ESR電容，具有更好的紋波抑制，值為100uF 16V，電感L1為3.3uH鼓芯電感。

反饋部分

輸出電壓由U1 TL431通過分壓器檢測。因此，每當分壓器產生完美電壓時，TL431打開一個opt耦合器，該耦合器是PC817，表示為OK1。

由于有兩種可選電壓操作3.3V和5V，因此使用三個電阻R3， R4和R5創建了兩個分壓器。R5是常見的所有兩個分頻器，但R3和R4是可變的使用跳線。在檢測到線路U1后，光耦合器被控制，進一步觸發TNY284DG，并與主側控制器電隔離二次反饋檢測部分。

在第一次上電期間，由于這是一個反激配置，驅動器打開開關并等待來自光耦合器的響應。如果一切正常，驅動程序繼續切換，否則跳過切換周期，除非一切正常。

設計我們的SMPS PCB

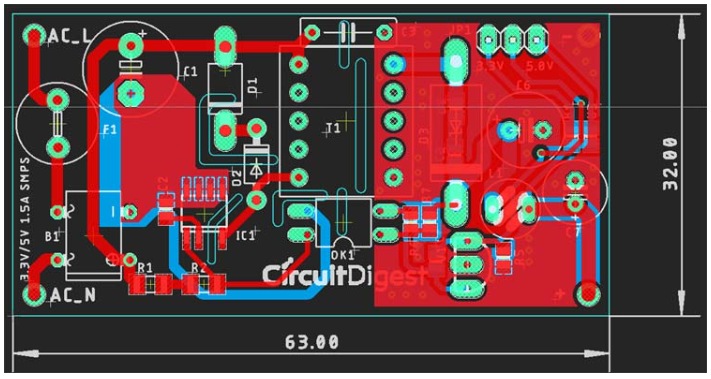

一旦電路完成，你可以在一個完美的板上測試它，然后開始你的PCB設計。我們已經使用eagle來設計我們的PCB，你可以看看下面的布局圖。您也可以從下面的鏈接下載設計文件。

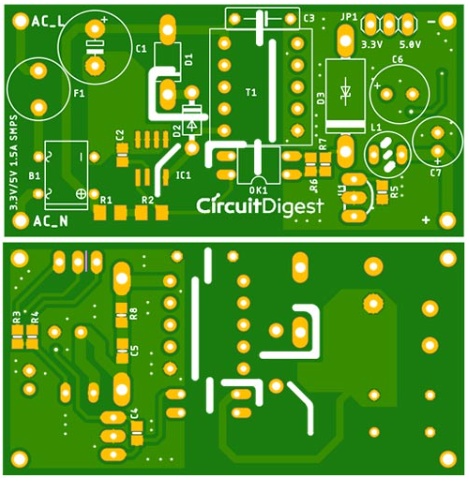

正如你所看到的，32毫米的板尺寸是63毫米，這是一個體面的小尺寸。元器件放置在安全距離處，確保操作安全。我們PCB的頂部和底部如下圖所示。它是一個雙層PCB板，規劃厚度為35um的銅。輸出二極管和驅動IC需要特殊的散熱考慮。此外，在二次側通過拼接完成更好的地面連接。

您還可以注意到，很少有SMD組件被放置在板的背面，以保持模塊尺寸在一個小尺寸。如果您正在設計SMPS PCB，您必須遵循的設計注意事項很少，請查看這篇關于SMPS PCB設計布局指南的文章以了解更多信息。

用于12v1a SMPS電路的PCB制作

現在我們了解了原理圖是如何工作的，我們可以繼續為我們的SMPS構建PCB。由于這是一個SMPS電路，建議使用PCB，因?yàn)樗梢蕴幚碓肼暫透綦x問題。上述電路的PCB布局也可從鏈接下載。

現在我們的設計已經準備好了，是時候使用Gerber文件制作它們了。要從PCBGOGO獲得PCB很容易，只需遵循以下步驟即可

步驟1：登錄，如果是第一次，就注冊。然后在PCB Prototype選項卡中，輸入PCB的尺寸，層數和所需PCB的數量。假設PCB為80cm×80cm，您可以如下所示設置尺寸。

步驟2：點擊Quote Now按鈕繼續。你將被帶到一個頁面，在那里設置一些額外的參數，如果需要，如材料使用軌道間距等。但大多數情況下，默認值可以正常工作。我們唯一要考慮的是價格和時間。正如你所看到的，構建時間只有2-3天，我們的PCB只需要5美元。然后，您可以根據您的需求選擇首選的運輸方式。

步驟3：最后一步是上傳Gerber文件并繼續付款。為了確保付款過程順利進行，PCBGOGO會在付款前驗證您的Gerber文件是否有效。這樣，您可以確保您的PCB是制造友好的，并將達到您的承諾。

組裝PCB

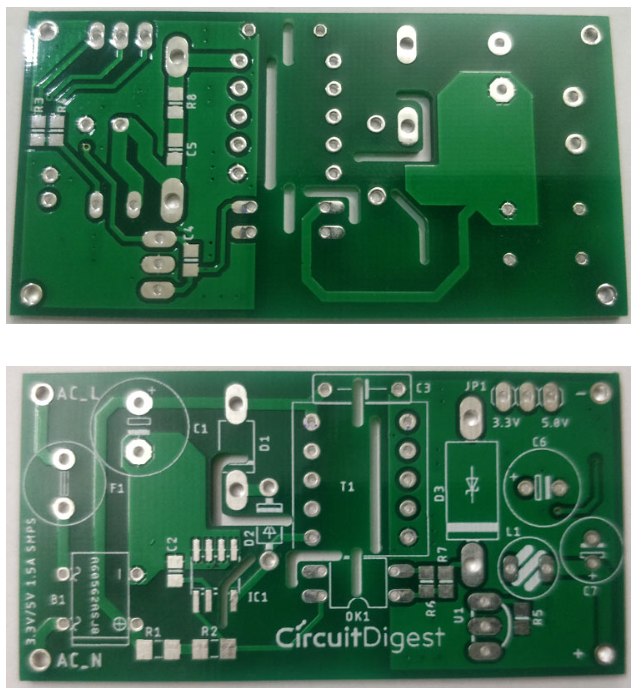

電路板訂購后，幾天后，它通過快遞送到了我手中，裝在一個標簽整齊、包裝良好的盒子里，和往常一樣，PCB的質量非常好。我收到的PCB如下所示正如您所看到的，頂層和底層的結果都如預期的那樣。

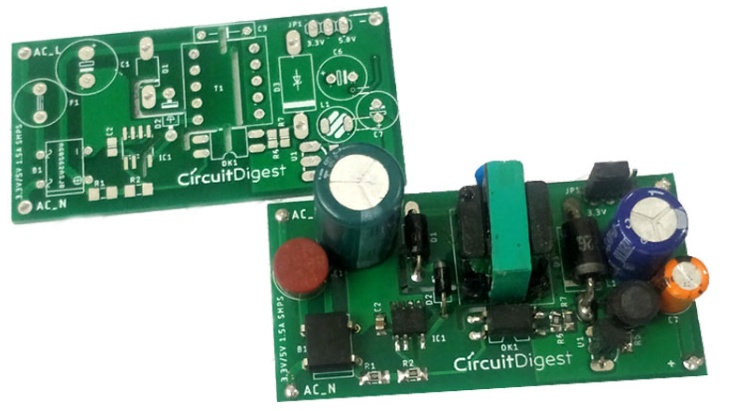

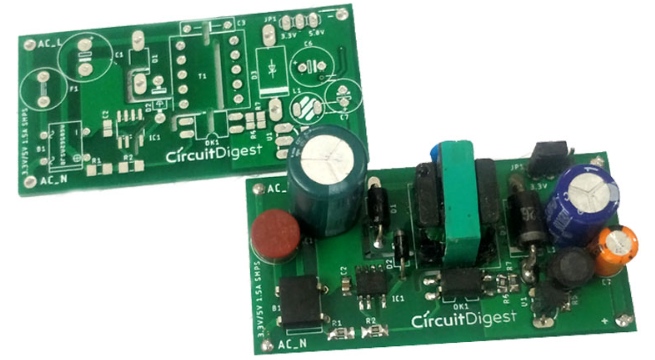

過孔和襯墊的尺寸都很合適。我花了大約15分鐘組裝到PCB板到工作電路。組裝板如下所示。

測試5V/3.3V SMPS電路

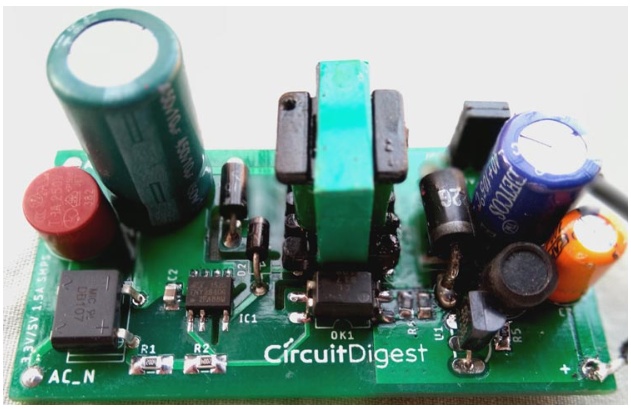

組件和測試基礎設施由Iquesters Solutions提供。但是，變壓器是手工制作的，您也可以構建自己的SMPS變壓器。這里為了測試的目的，變壓器是為1A制造的?？梢愿鶕?jù)給定的變壓器規格使用1.5A變壓器的適當匝數比。當組裝完成時，我們的SMPS板看起來像這樣。

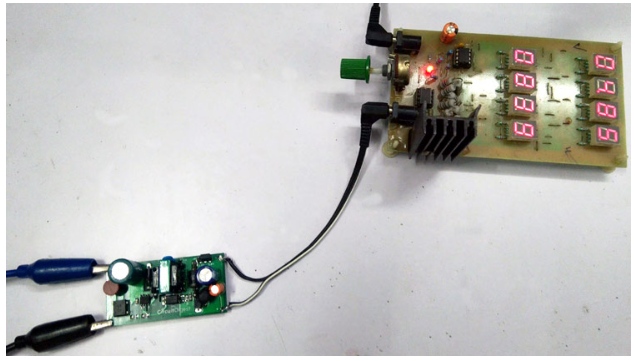

現在要測試我們的SMPS板，我將使用Variac為其供電，并使用電子直流負載來調整輸出電流。下圖顯示了我的舊可調直流負載設置連接到我們的SMPS板。您可以選擇任何負載進行測試，但使用可調直流負載將有助于您評估電源板。您也可以通過以下鏈接輕松構建自己的基于Arduino的可調電子直流負載。

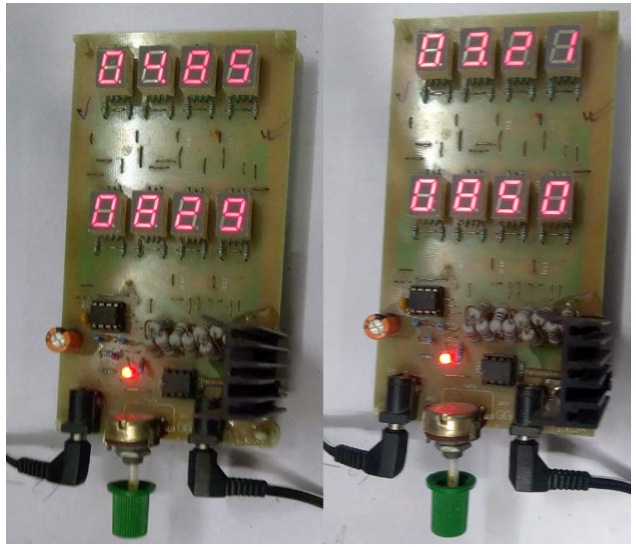

如下圖所示，我通過改變跳線引腳測試了5V和3.3V的SMPS電路。輸出電流測試為高達850mA，但您也可以根據您的變壓器設計達到1.5A。
