二極管組件是由兩只或兩只以上的二極管組合而成的，主要是為了縮小體積和便于安裝。常用的二極管組件有整流橋、高壓硅堆及二極管排等。
01【整流橋】整流橋就是將整流管封在一個殼內。分全橋和半橋。

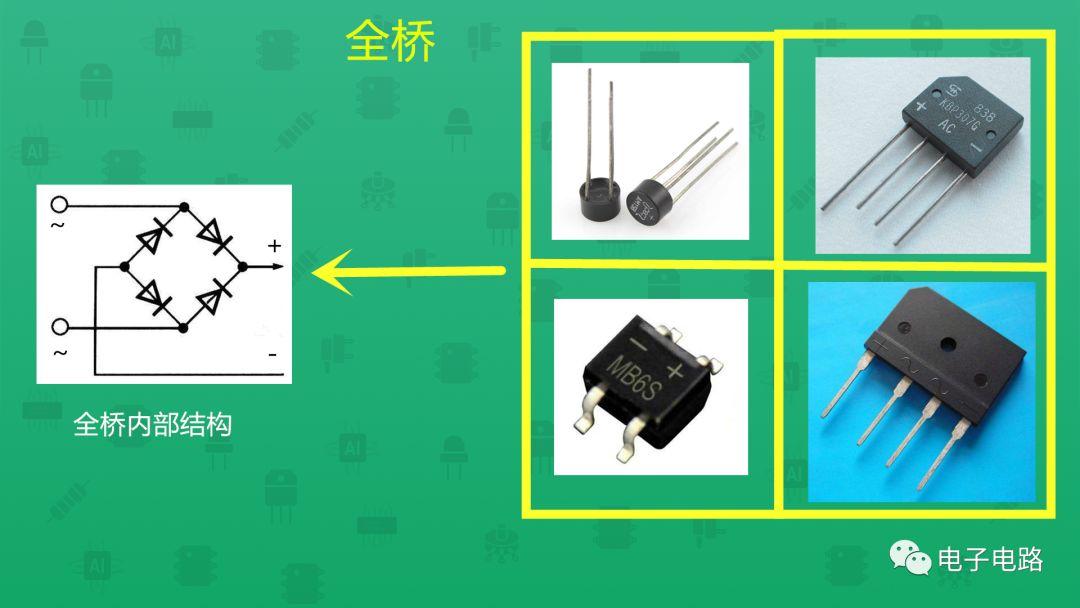

全橋是將連接好的橋式整流電路的四個二極管封在一起。全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。

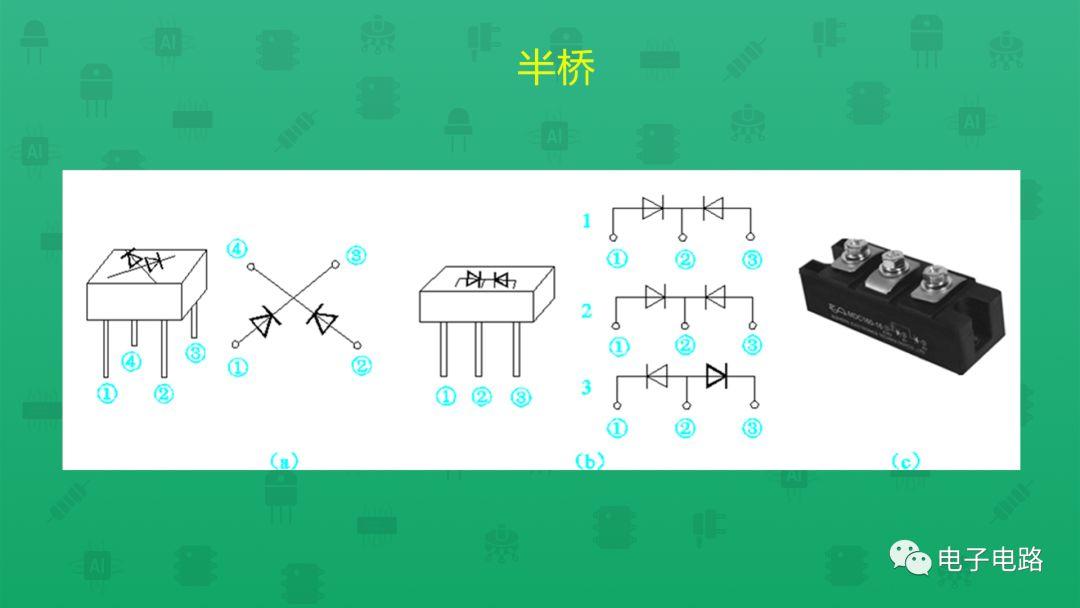

半橋是將四個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。

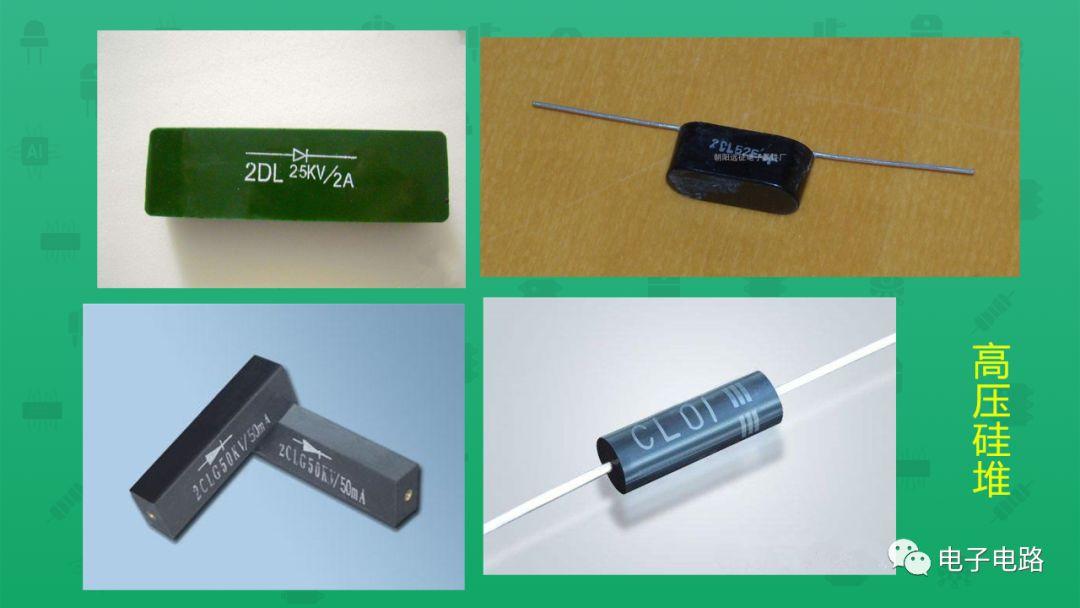

02【高壓硅堆】高壓硅堆又叫硅柱。它是一種硅高頻高壓整流二極管。工作電壓在幾千伏至幾萬伏之間。常用于黑白電視機或其他電子儀器中作高頻高壓整流。它之所以能有如此高的耐壓本領，是因為它的內部是由若干個硅高頻二極管的管心串聯起來組合而成的。外面用高頻陶瓷進行封裝。
高壓硅堆具有體積小、重量輕、機械強度高、使用簡便和無輻射等優點，普遍用于直流高壓設備中作為基本的整流元件。實際上一個硅堆常由數個至數十個硅整流二極管串聯封裝而成，正常的高壓硅堆，其正向電阻值大于200KΩ，反向電阻值為無窮大。03【二極管排】

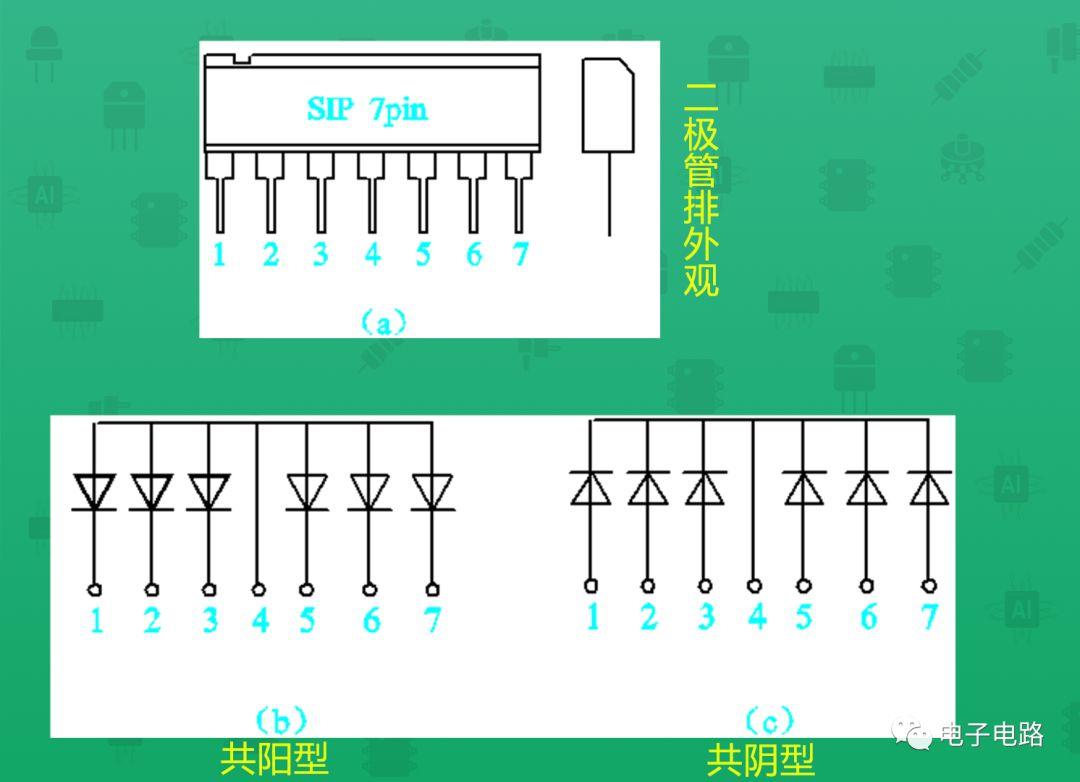

二極管排是將兩只或兩只以上的二極管封裝在一起組成的，其內電路有共陰（將各只二極管的負極接在一起）型、共陽（將各只二極管的正極接在一起）型、串接型和獨立腳點型等多種連接形式。
