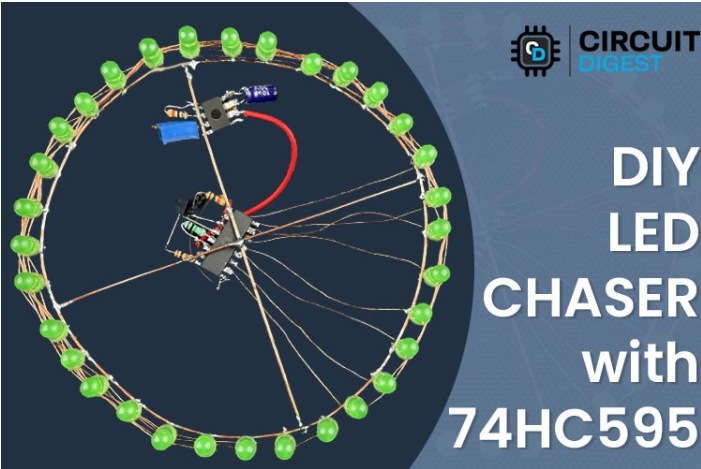

你有沒有想過在你的電子電路中添加一些很酷的燈光效果，或者用一場迷人的燈光秀來為你的家居裝飾增添情趣?好吧，一個圓形的LED追逐器可能就是你想要的!好消息是，使用74HC595集成電路很容易構建一個。因此，在本文中，我們將向您展示如何構建一個令人驚嘆的圓形LED追逐。因此，如果您已經準備好為您的電子項目帶來一些生活，并通過一些DIY照明魔法給您的朋友留下深刻印象，請繼續閱讀以了解有關74HC595圓形LED追逐者的更多信息!

74HC595 8位移位寄存器輸出

74HC595是一個8位串行輸入，并行輸出移位寄存器IC，通常用于驅動led電機或任何其他電子設備。

引腳(Q0 - Q7) IC的輸出引腳，可串行控制。

GND與電路接地相連。

MR主復位：復位所有輸出低。必須高高舉起才能正常工作嗎

SH_CP時鐘：這是時鐘引腳，時鐘信號必須從MCU/MPU提供。

Latch引腳用于將數據更新到輸出引腳。它是活躍的高

OE Output Enable：“Output Enable”用于關閉輸出。必須保持低位才能正常工作

DS串行數據：這是發送數據的引腳，基于該引腳控制8個輸出

VCC該引腳為IC供電，通常使用+5V。

構建圓形LED追逐器所需的組件

構建基于74HC595的圓形LED追逐器所需的組件很簡單，可以在您當?shù)氐膼酆蒙痰暾业?

?IC 74HC595 *位移位寄存器

?NE555定時器IC

?10 k電阻

?1米電阻

?BC548 NPN晶體管

?銅線

?LED 32片

?4.7超濾電容

?10K裝飾罐

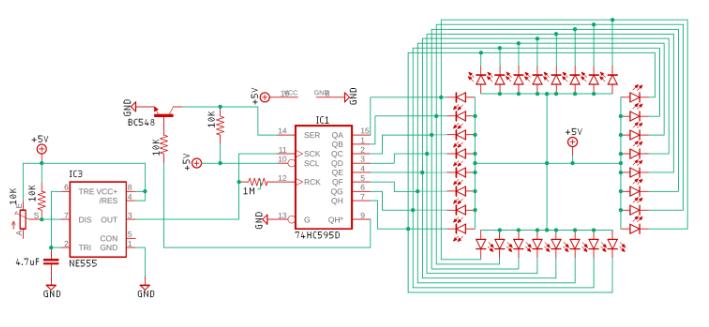

電路框圖-基于74HC595的圓形LED追逐器

電路的工作非常簡單，當電路通電時，555定時器產生一個時鐘信號，該信號被饋送到移位寄存器的Cp引腳。10K電位器是時鐘信號的頻率，這樣你就可以加快或減慢電路上的動畫。每次時鐘信號上升時，時鐘信號移位寄存器將其輸入端(DS)上的數據輸出到第一個輸出端(Q0)，并將數據移到下一個輸出端(Q1)。這個過程一直持續到數據到達最后一個輸出(Q7)，此時它被移回第一個輸出(Q0)。整個過程還在繼續。

本文編譯自circuitdigest
