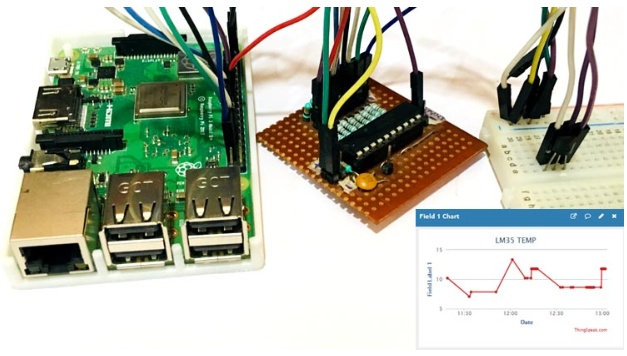

在之前的項目中，我們學習了如何使用樹莓派向物聯網平臺ThingSpeak發送數據。在這個DIY教程中，我們將把LM35溫度傳感器數據發送到ThingSpeak云來構建一個溫度監測系統。使用ThingSpeak，我們可以記錄和監控世界上任何地方的溫度。這個基于物聯網的溫度監測器是使用樹莓派，ADC0804和LM35溫度傳感器構建的。樹莓派使用ADC從LM35讀取當前溫度，并將其發送到ThingSpeak服務器，以便從世界任何地方進行實時監控。

組件的要求

?覆盆子π

?LM35溫度傳感器

?ADC0804

?電路試驗板

?電阻

?連接電線

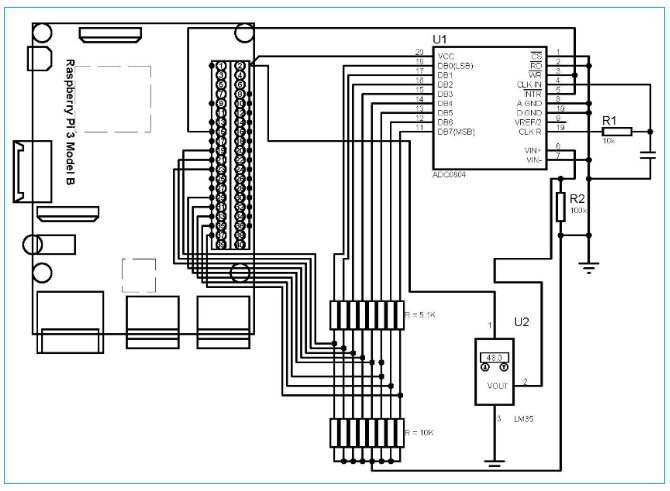

樹莓派LM35連接電路圖

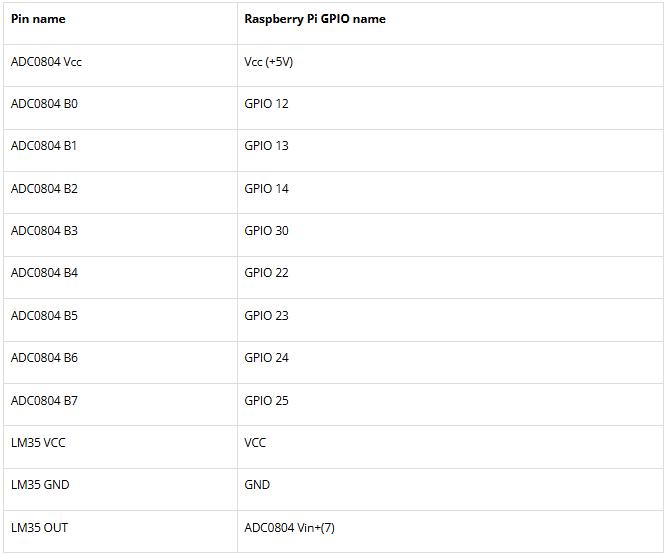

連接細節

ADC0804

由于樹莓派沒有內置ADC，這里我們使用外部ADC芯片ADC0804與樹莓派。它是一種非常常用的8位模數轉換器。它是單通道集成電路，也就是說，它只能接受一個模擬信號作為輸入。

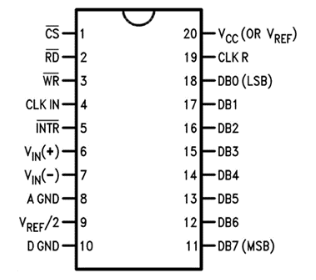

如下面的IC引腳所示，DB0到DB7引腳用于讀取數字值。

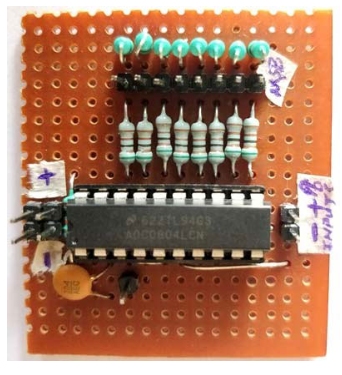

下面是我們?cè)赑erf板上構建的使用ADC0804的ADC模塊的圖片：

在云上構建樹莓派數據記錄器的步驟

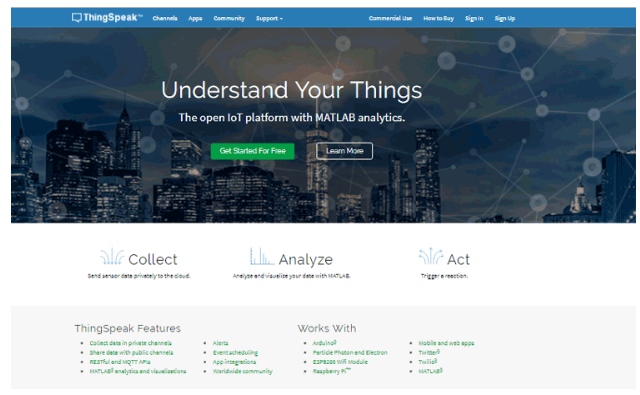

第一步：注冊ThingSpeak

要在ThingSpeak上創建你的頻道，你首先需要注冊ThingSpeak。如果你已經有了ThingSpeak的賬號，只需使用你的id和密碼登錄即可。

如果你沒有賬戶，點擊注冊，如果你已經有了賬戶，點擊登錄。

點擊注冊后填寫您的詳細信息。

在此之后，驗證您的電子郵件id并單擊continue。

步驟2：為你的數據創建一個通道

當您驗證帳戶后登錄，點擊“新頻道”按鈕創建一個新的頻道

點擊“新通道”后，輸入您想要上傳的數據的名稱和描述。例如，我正在發送我的CPU數據(溫度)，因此我將其命名為CPU數據。

現在在Field1中輸入數據的名稱(如Temperature或pressure)。如果要使用多個字段，可以選中字段選項旁邊的框，并輸入數據的名稱和描述。

在此之后，點擊保存通道按鈕保存您的詳細信息。

步驟3：在ThingSpeak中獲取API Key

為了向ThingSpeak發送數據，我們需要一個唯一的API密鑰，我們將在稍后的python代碼中使用它來將CPU數據上傳到ThingSpeak網站。

點擊“API密鑰”按鈕，獲取您上傳CPU數據的唯一API密鑰。

現在復制你的“寫API密鑰”。我們將在代碼中使用這個API鍵。

步驟4：樹莓派溫度監測的Python代碼

在本教程的末尾給出了完整的代碼，只需創建一個具有任意名稱和.py擴展名的文件，復制粘貼代碼并保存該文件。不要忘記用您的API密鑰替換API密鑰。你可以在任何時候使用下面的命令運行python文件：

假設您已經使用此命令在樹莓派中安裝了python

情況1：如果您正在使用監視器屏幕，那么只需使用給定的代碼。

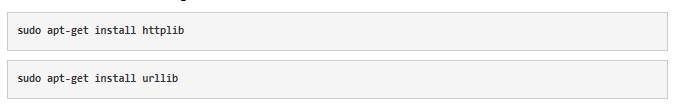

現在安裝所有庫：

安裝庫后運行python代碼(python /path/filename.py)

如果代碼正常運行，您將看到如下圖所示的一些CPU溫度值。

案例2：如果你正在使用“Putty”，那么你應該遵循這些命令：

首先使用以下命令更新pi：

在此之后創建一個文件cpu.py，使用：

創建此文件后，將您的代碼復制到此文件并使用CTRL + X，然后使用‘ y ’和Enter保存它。

在此之后使用以下命令安裝所有庫：

安裝庫后，使用以下命令運行python代碼：

如果代碼正常運行，您將看到一些CPU溫度值，如上圖所示。

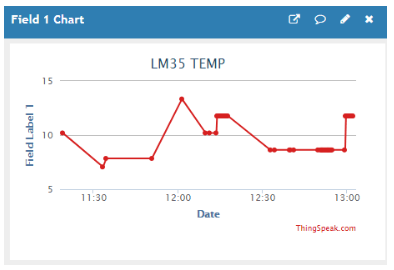

第六步：查看ThingSpeak網站的溫度記錄

完成這些步驟后，打開你的頻道，你會看到溫度更新到ThingSpeak網站。

就像這樣，你可以將任何與樹莓派相連的傳感器數據發送到ThingSpeak Cloud。您也可以將DHT11傳感器與樹莓派一起使用，并將溫度和濕度數據發送到ThingSpeak，使用DHT11傳感器您不需要使用ADC模塊。
