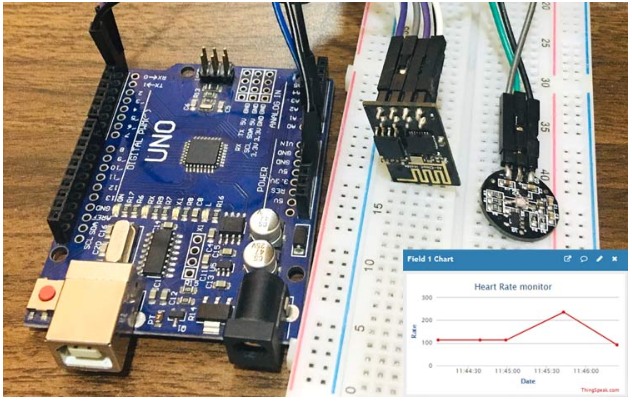

ThingSpeak是一個偉大的物聯網平臺，可以在任何時間和任何地點通過互聯網顯示我們的傳感器數據。Thingspeak優于其他物聯網平臺的原因是，它可以毫不滯后地顯示實時數據。在這個項目中，我們將使用Arduino、脈搏傳感器和ESP8266 WiFi模塊制作一個心率監測系統。脈搏傳感器將檢測心率，Arduino將使用ESP8266 WiFi模塊將其發送給Thingspeak。

請檢查我們使用其他物聯網平臺(如IFTTT， Artik Cloud, Firebase, Particle Cloud, Amazon AWS)的驚人項目。

組件的要求

?脈搏傳感器

?ESP8266 wifi模塊

?Arduino Uno

?面包板

?220歐姆電阻

?LED

?連接電線

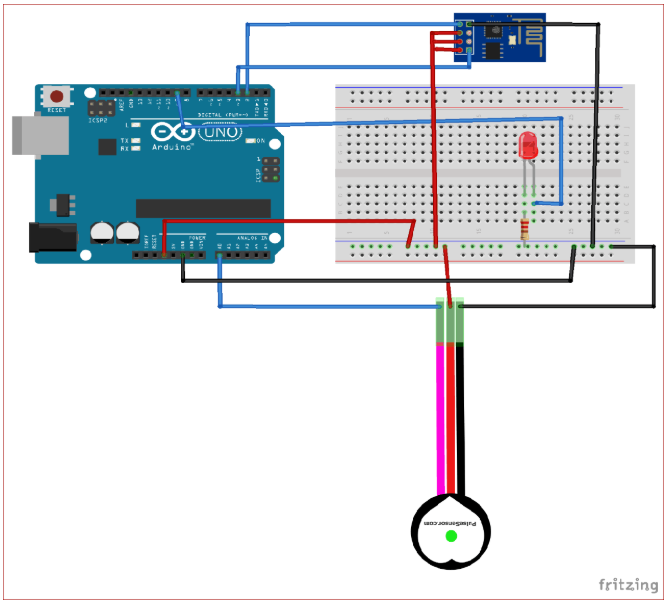

線路圖

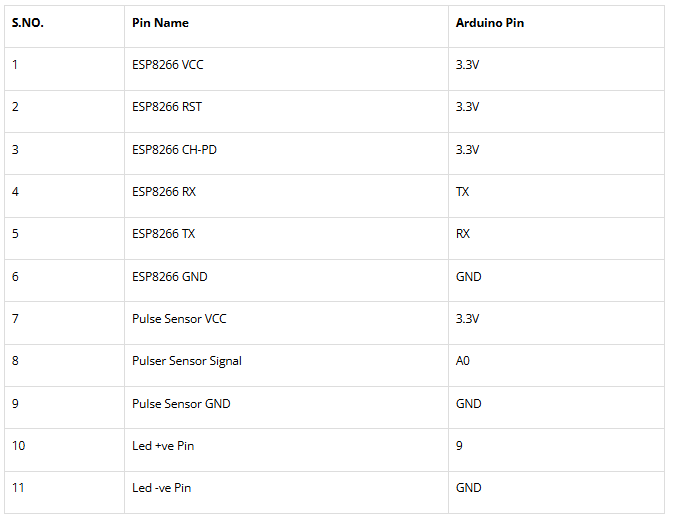

連接如下表所示：

基于物聯網的心率監測器的ThingSpeak設置

步驟1：為心率監測設置ThingSpeak

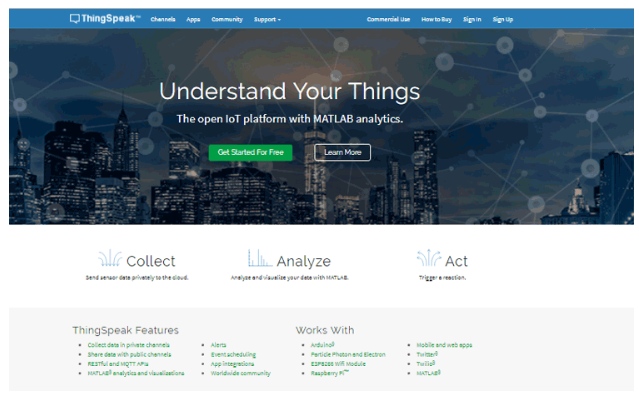

要在ThingSpeak上創建你的頻道，你首先需要注冊ThingSpeak。如果你已經有了ThingSpeak的賬戶，只需使用你的id和密碼登錄即可。

如果你沒有賬戶，點擊注冊，如果你已經有了賬戶，點擊登錄。

點擊注冊后，填寫您的詳細信息。

在此之后，驗證您的電子郵件id并單擊continue。

步驟2：為你的數據創建一個通道

一旦您登錄后，您的帳戶驗證，創建一個新的通道，點擊“新通道”按鈕。

點擊“新通道”后，輸入您想要上傳的數據的名稱和描述。例如，我正在發送我的心率數據，所以我將其命名為心率監視器。

在字段1中輸入數據的名稱“Rate”。如果您想使用更多的字段，您可以選中字段選項旁邊的框，并輸入數據的名稱和描述。

在此之后，單擊保存通道按鈕保存您的詳細信息。

步驟3:API密鑰

為了向Thingspeak發送數據，我們需要一個唯一的API密鑰，我們將在后面的代碼中使用它來將傳感器數據上傳到Thingspeak網站。

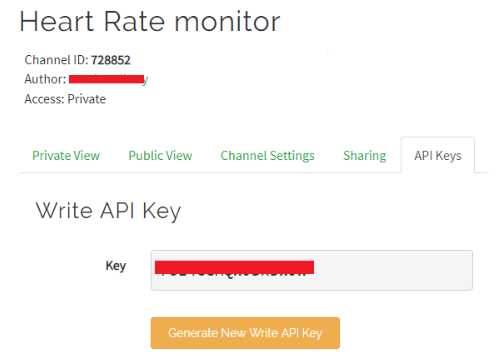

點擊“API密鑰”按鈕，獲取您上傳傳感器數據的唯一API密鑰。

現在復制你的“寫API密鑰”。我們將在代碼中使用這個API鍵。

編程代碼說明

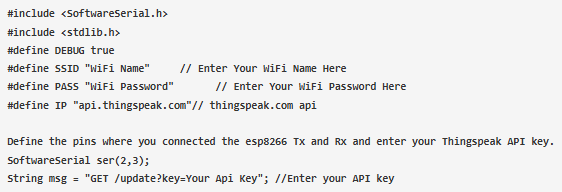

最后給出了基于物聯網的心率監測器的完整代碼。首先，安裝所有必需的庫，然后輸入Wi-Fi名稱、密碼和thingspeak.com api。

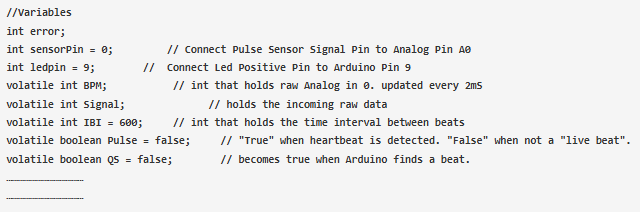

定義將用于計算BPM(每分鐘節拍數)的所有整數和volatile變量。

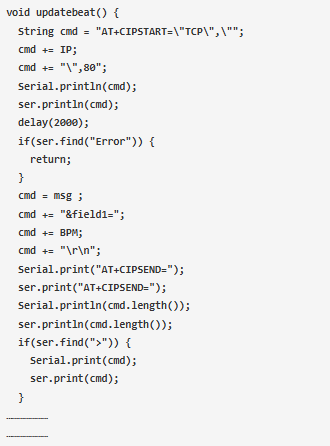

void updatebeat()函數將向串行監視器發送數據，并將其發布到thingspeak通道。

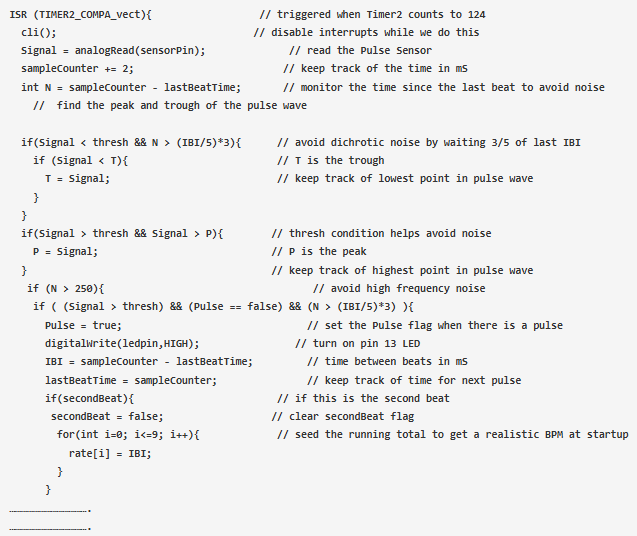

下面的代碼用于將脈搏傳感器數據轉換為BPM(每分鐘跳動數)。

將以上代碼復制粘貼到Arduino IDE中，并上傳到Arduino中。上傳成功后，串口監視器將如下所示：

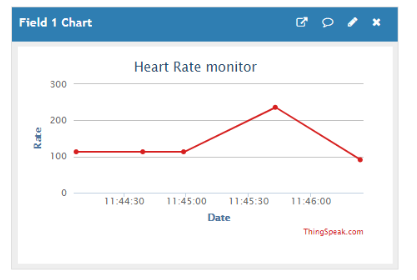

之后，導航到Thingspeak頻道。

你的BPM(每分鐘節拍數)被上傳到thingspeak頻道。因此，我們已經成功地使用Arduino和ESP8266監控BPM。使用ThingSpeak查看更多精彩項目：
