濕度、溫度和壓力是決定特定地點天氣狀況的三個重要環境參數。所以在這個DIY物聯網項目會議上，我們正在使用DHT11和BMP180傳感器制作樹莓派氣象站。其中DHT11傳感器檢測溫度和濕度，BMP180傳感器計算壓力。在我們之前的項目中，我們使用了DHT11傳感器來檢測溫度和濕度，現在在這個項目中，我們正在添加另一個傳感器，使用樹莓派制作一個完整的氣象站。

此外，我們將氣象站的數據發送到ThingSpeak，以便從世界任何地方進行實時監控，我們可以在網站上查看記錄的數據和隨時間變化的圖表。您也可以選擇任何其他物聯網平臺來監控實時數據。

組件的要求

?覆盆子π

?DHT11傳感器

?BMP180傳感器

?跳線

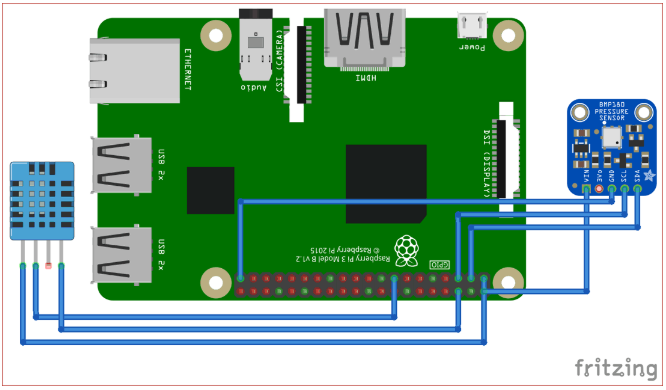

線路圖

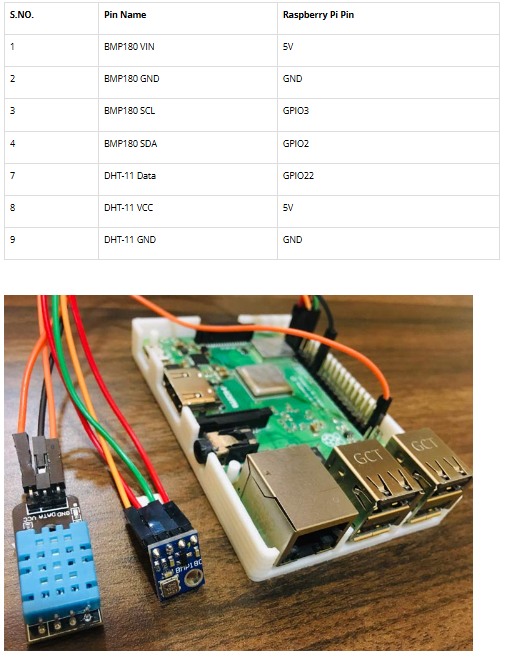

連接如下表所示：

為Pi氣象站的Thingspeak設置

步驟1:Thingspeak帳戶設置

要在Thingspeak上創建你的頻道，你首先需要注冊Thingspeak。如果你已經有了Thingspeak的賬戶，用你的id和密碼登錄。

步驟2：為你的數據創建一個通道

一旦你登錄，通過點擊“新頻道”按鈕創建一個新的頻道

點擊“新通道”后，輸入您想要上傳的數據的名稱和描述。

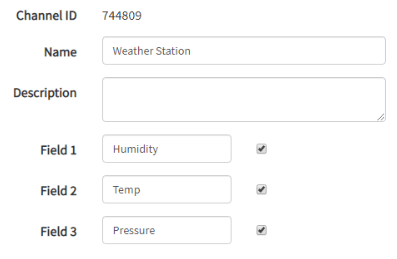

輸入數據的名稱，在字段1中輸入“濕度”，在字段2中輸入“溫度”，在字段3中輸入“壓力”。如果您想使用更多的字段，您可以選中字段選項旁邊的框，并輸入數據的名稱和描述。

在此之后，點擊保存通道按鈕保存您的詳細信息。

步驟3:API密鑰

為了向Thingspeak發送數據，我們需要一個唯一的API密鑰，我們將在后面的代碼中使用它來將傳感器數據上傳到Thingspeak網站。

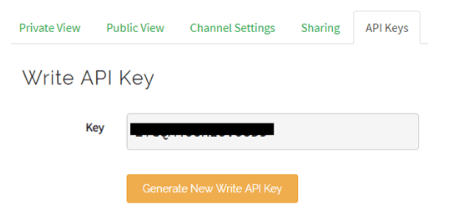

點擊“API密鑰”按鈕獲取您上傳傳感器數據的唯一API密鑰。

現在復制你的“API Key”，因為我們需要在我們的代碼中使用它。

樹莓派設置與DHT11傳感器

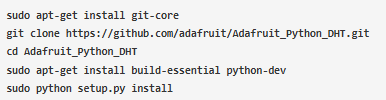

要在樹莓派上使用DHT11傳感器，我們需要安裝Adafruit Python DHT傳感器庫文件。我們可以使用以下命令下載相同的文件：

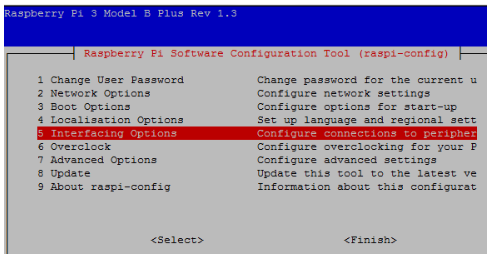

在此之后，使用樹莓派的軟件配置啟用樹莓派I2C接口：

現在，點擊“接口選項”。

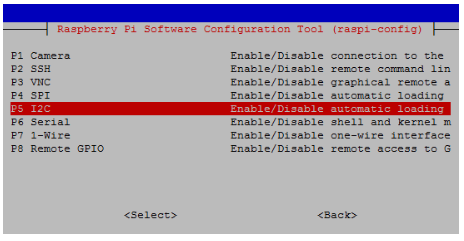

然后點擊“I2C”來啟用它。

Pi氣象站程序設計說明

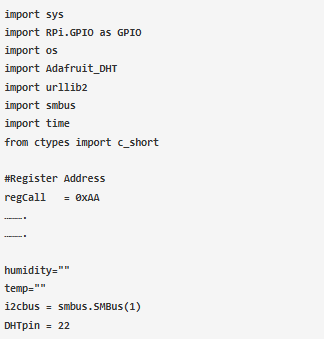

樹莓派氣象站的完整代碼在本文的末尾給出。從初始化這個項目所需的所有庫、變量和引腳開始。

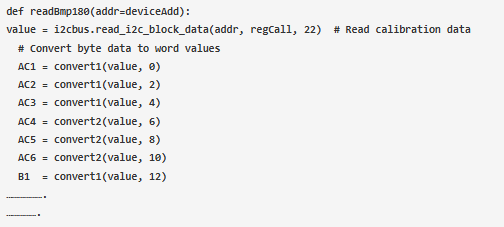

def readBmp函數從BMP180傳感器讀取數據，并將數據從字節轉換為字值。

而readDHT()函數將從DHT11傳感器讀取溫度和濕度數據。

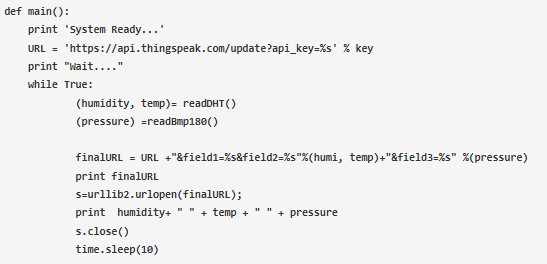

從BMP180和DHT11傳感器獲取數據后，是時候?qū)?shù)據發送到thingspeak。因此，這里的def()函數也在做同樣的事情。

運行樹莓派氣象站

使用下面的命令創建一個新文件，然后粘貼樹莓派氣象站最后給出的代碼。

現在，將代碼粘貼到上面創建的文件中，并使用下面的命令運行這個文件：

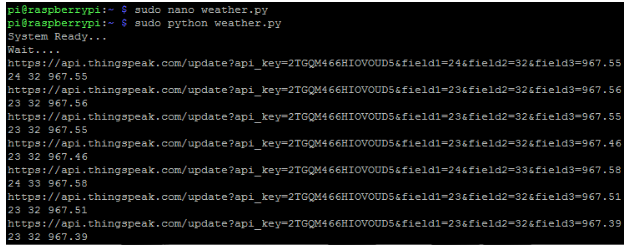

如果它成功編譯，你的樹莓派終端看起來像這樣：

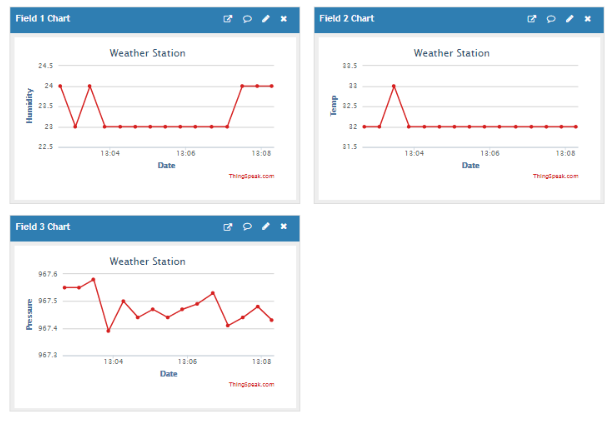

現在用瀏覽器導航到Thingspeak，檢查你的頻道：

我們已經成功地建立樹莓派氣象站監測溫度，濕度和壓力數據使用DHT11和BMP180傳感器。
