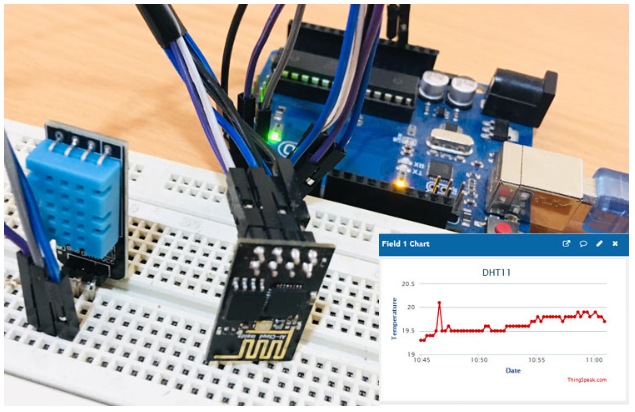

在這個項目中，我們使用DHT11傳感器通過Arduino和ESP8266將溫度和濕度數據發送到Thingspeak。通過這種方法，我們可以使用ThingSpeak物聯網服務器通過互聯網監控DHT11傳感器的溫度和濕度數據。我們可以在Thingspeak網站上查看記錄的數據和圖表。

Arduino Uno從DHT11讀取當前的溫度和濕度數據，并將其發送到ThingSpeak服務器，以便從世界任何地方進行實時監控。我們之前使用ThingSpeak與樹莓派和ESP32一起將數據上傳到云端。ThingSpeak是一個開放的數據平臺，用于在線監控您的數據，您可以根據自己的選擇將數據設置為私人或公共。ThingSpeak至少需要15秒來更新你的讀數。它是構建物聯網項目的一個偉大且非常易于使用的平臺。

組件的要求

?Arduino Uno

ESP8266 WiFi模塊

?DHT11傳感器

?電路試驗板

?跳線

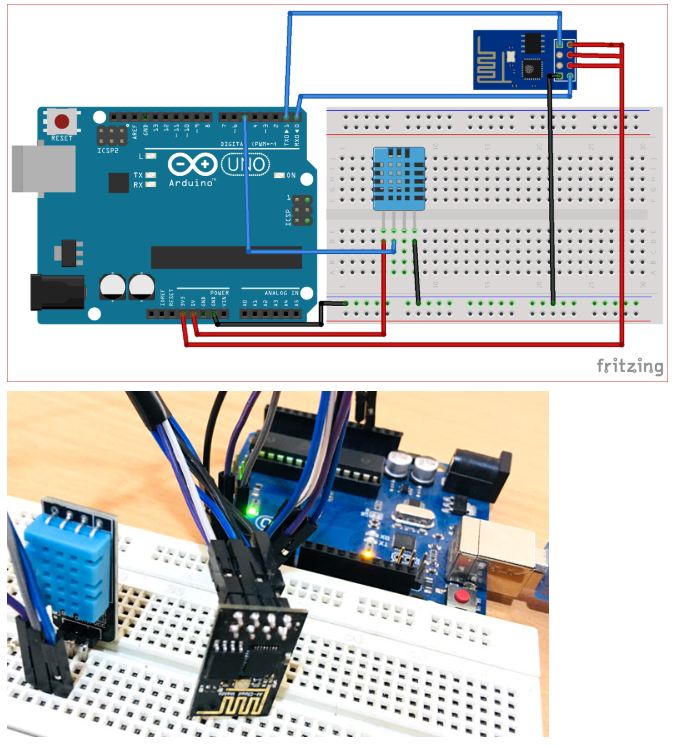

溫濕度監測系統電路圖

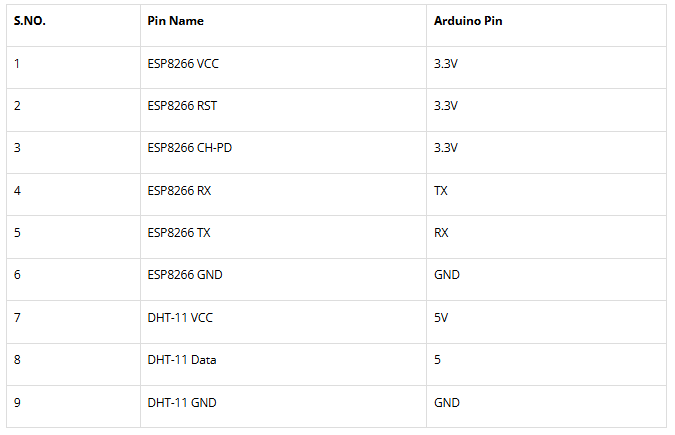

連接方式如下表所示：

步驟1:ThingSpeak設置溫度和濕度監測

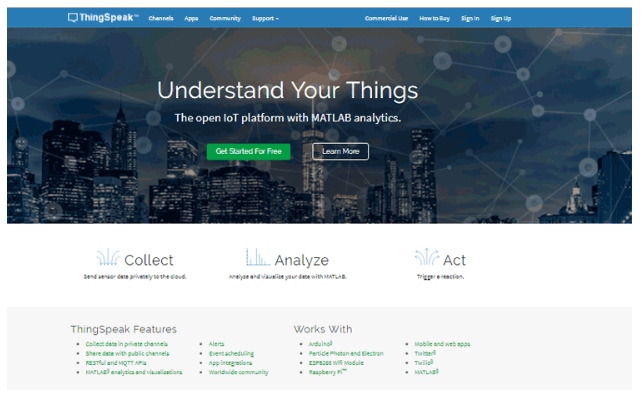

為了在Thingspeak上創建你的頻道，你首先需要在Thingspeak上注冊。如果你已經有了Thingspeak的賬戶，只需使用你的id和密碼登錄即可。

如果你沒有賬戶，點擊“唱歌”，如果你已經有了賬戶，點擊“登錄”。

點擊注冊后，填寫您的詳細信息。

在此之后，驗證您的電子郵件id并單擊continue。

步驟2：為你的數據創建一個通道

當您驗證帳戶后登錄，點擊“新頻道”按鈕創建一個新的頻道。

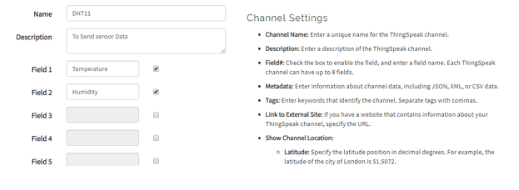

點擊“新通道”后，輸入您想要上傳的數據的名稱和描述。例如，我正在發送我的DHT11傳感器數據，所以我將其命名為DHT11數據。

在字段1中輸入數據的名稱“溫度”，在字段2中輸入“濕度”。如果您想使用更多的字段，您可以選中字段選項旁邊的框，并輸入您的數據的名稱和描述。

在此之后，單擊保存通道按鈕保存您的詳細信息。

步驟3:API密鑰

為了向Thingspeak發送數據，我們需要一個唯一的API密鑰，我們將在后面的代碼中使用它來將傳感器數據上傳到Thingspeak網站。

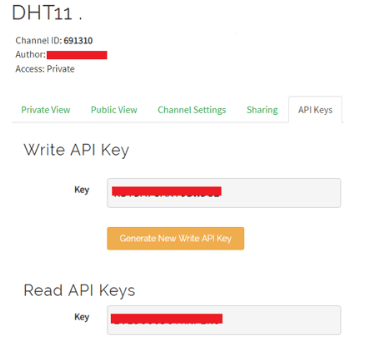

點擊“API密鑰”按鈕獲取您上傳傳感器數據的唯一API密鑰。

現在復制你的“寫API密鑰”。我們將在代碼中使用這個API鍵。

編程Arduino發送數據到ThingSpeak

要對Arduino進行編程，請打開Arduino IDE并從“工具”菜單中選擇正確的板和端口。

上傳到Arduino UNO。如果你成功地上傳了你的程序，串口監視器將看起來像這樣：

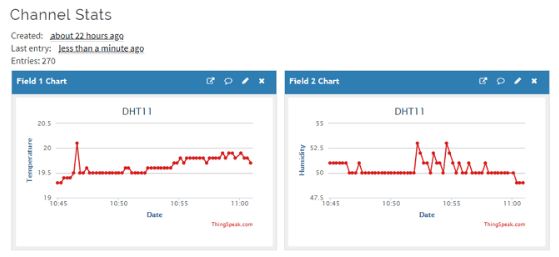

在此之后，導航到你的Thingspeak頁面，并在Thingspeak上打開你的頻道，輸出如下所示：

因此，我們使用Arudino和ESP32成功地監測了ThingSpeak上的溫度和濕度數據。

本文編譯自iotdesignpro
