Facebook是使用最廣泛的社交媒體應用程序之一，它不僅用于社交網絡，還用于消息傳遞，視頻通話，語音通話，市場等。Facebook的這些功能在構建任何基于物聯網的項目時都非常有用。就像在這里，我們將使用Facebook來遠程控制家里的設備。你只需要給聊天機器人發一條短信，它就可以從世界任何地方控制你家里的燈。我們將使用ESP8266 NodeMCU硬件和一些在線應用程序來構建這個項目。

我們之前使用不同的微控制器構建了一些基于物聯網的家庭自動化項目：

?物聯網家庭自動化使用Blynk應用程序使用ESP32

?家庭自動化與麻省理工學院應用發明人和ESP8266

?基于物聯網的家用電器控制與Adafruit IO和樹莓派

?用ARTIK云和樹莓派控制家用電器

?基于ESP32和Adafruit IO的谷歌助手家電控制

在進入細節之前，我們先了解一下這個項目所涉及的事情。

ESP8266 NodeMCU

ESP8266 NodeMCU是一個開源的物聯網平臺。它包括運行在expressif Systems低成本支持Wi-Fi的ESP8266 Wi-Fi SoC上的固件，以及基于ESP-12模塊的硬件。它具有GPIO， SPI, I2C， ADC， PWM和UART引腳，用于通信和控制附加到它的其他外設。板載NodeMCU具有提供USB到TTL功能的CP2102 IC。

MQTT

MQTT表示消息查詢遙測傳輸。MQTT是一種基于TCP/IP的發布和訂閱協議，專為輕量級機器對機器與物聯網設備的交互而設計。這些設備充當客戶機，與稱為代理的服務器通信。代理是一個服務器，它允許客戶端向代理發送短消息，并在客戶端訂閱特定主題時接收消息。它充當服務器，處理連接到該服務器的設備的所有信息?？蛻魴C可以同時是信息的發布者(從設備向服務器發送數據)或訂閱者(從服務器向設備獲取數據)。

Facebook Messenger

Facebook Messenger是一款由Facebook開發的即時通訊應用和平臺。人們通常用它來發短信，分享照片/視頻，甚至進行語音或視頻通話。可以在個人之間或群組中進行常規聊天和語音/視頻聊天。

Chatfuel

Chatfuel是為Facebook創建AI聊天機器人的領先機器人平臺。人們可以創建人工智能聊天機器人，用于遠程觸發任何事件。你在messenger上的簡單文本可以為你的項目添加AI功能。

IFTTT

IFTTT代表如果這個比那個。這是一個免費的基于web的服務，允許連接到web服務，應用程序和設備，如b谷歌，F(xiàn)acebook, Adafruit, Webhooks， Telegram等來自動執行任務。applet使用觸發器和操作幫助組合兩個服務。它只是意味著，如果在一個web服務中觸發了某些操作，那么將在其他web服務中發生操作。

Adafruit IO

Adafruit IO是Adafruit Industries的服務器。它是一個使用HTTP和MQTT協議與物聯網設備交互的平臺，有助于存儲和查看數據，也有助于控制設備。

Facebook控制家用電器的工作

在這個項目中，我們將控制一個家電，如使用Facebook messenger的燈。在信使上輸入某些關鍵字，你就可以控制你家里的設備。消息將被發送到一個聊天機器人，它將觸發Chatfuel中各自的AI塊。該塊鏈接到一些JSON API，該API將向IFTTT發送POST請求。IFTTT將幫助連接Webhooks和Adafruit，在Webhooks的幫助下將數據發送和存儲到Adafruit。Webhooks將創建一個事件，該事件將具有唯一的觸發鍵來觸發事件。發送到Adafruit的數據將觸發儀表板中的切換按鈕。Adafruit作為NodeMCU的服務器，并將數據發送給它，從而在MQTT的幫助下激活或停用燈。

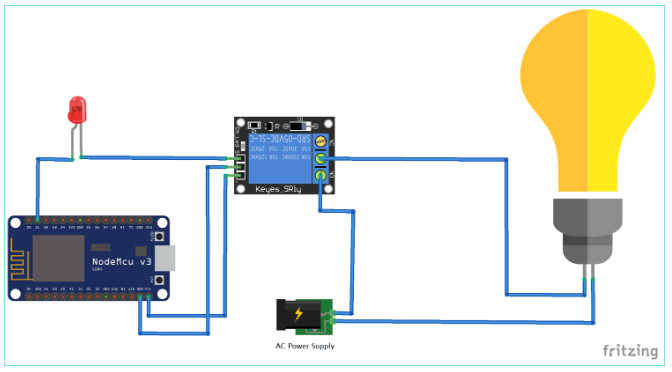

線路圖

組件的要求

?ESP8266 NodeMCU

?USB數據線

?跳線

?LED

?繼電器

?帶燈座的燈或燈泡

?交流電源

Adafruit IO控制家用電器的設置

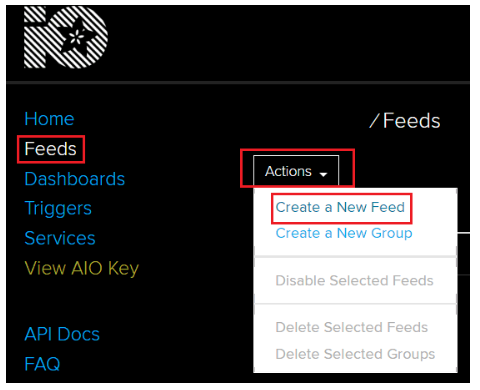

打開，點擊免費開始。輸入詳細信息并創建一個新帳戶。在此之后，您將被重定向到Adafruit IO主頁。點擊左上角的Feeds。現在在Feeds頁面中，單擊Action按鈕，然后單擊Create a New Feed，并為提要命名。這里我們將它命名為“OnOff”名稱到我的Feed。

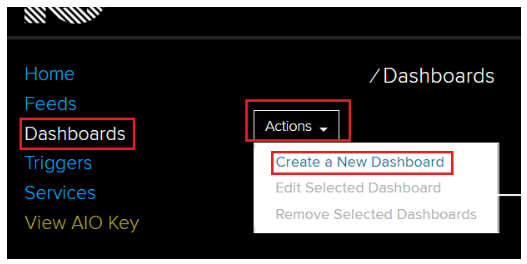

創建Feed之后，單擊左側的Dashboards?，F(xiàn)在在儀表板中單擊Actions，然后選擇Create a New Dashboard?，F(xiàn)在給你的儀表盤命名，點擊創建，這里我給我的儀表盤命名為“家庭自動化”。

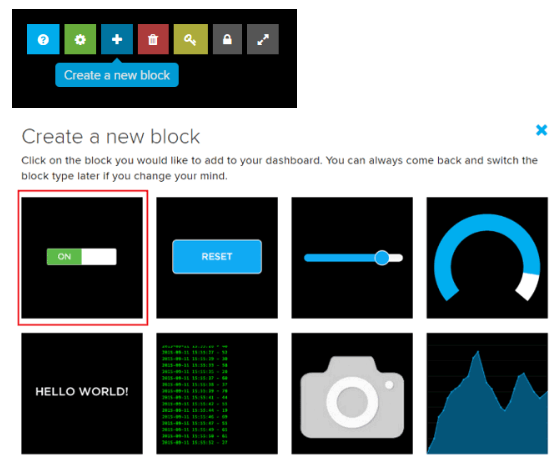

然后單擊新創建的儀表板。在你的儀表板頁面，你必須創建一個新的塊開/關切換按鈕。點擊儀表板頁面中的加號按鈕創建一個新塊，然后選擇第一個“切換按鈕”。

接下來，您將被要求為這個按鈕選擇提要，因為這個按鈕將幫助我們提供數據。勾選Feed的復選框(這里我的Feed是OnOff)，然后點擊Next Step。

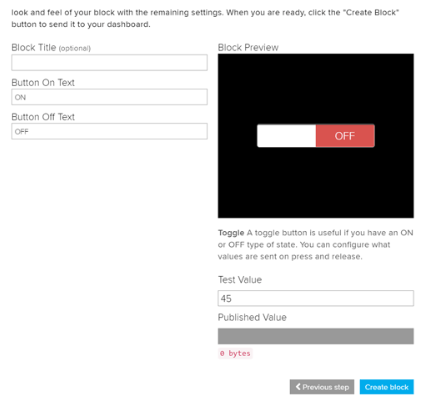

現在給切換按鈕ON和OFF的名稱，然后點擊Create Block?，F(xiàn)在，一個切換按鈕將在你的儀表板上創建，這將幫助我們發送數據到我們的飼料。

設置IFTTT觸發水果切換按鈕

步驟1:-進入并登錄Facebook或谷歌。登錄后，點擊頂部的“我的小程序”，然后點擊“新小程序”。

步驟2：：-然后點擊“+ this”，在“選擇服務”部分搜索Webhooks。

步驟3:-現在點擊接收web請求

步驟4:-鍵入任何事件名稱(在我的情況下為“自動化”)，然后單擊觸發器(在我的情況下為“自動化”)。

步驟5：-在下一頁點擊“+ that”，在紅色框中提到。搜索Adafruit并提供登錄憑據。

步驟6:-點擊發送數據到Adafruit IO。選擇之前在Adafruit IO設置部分創建的Feed名稱。通過單擊Data中的add ingredient來選擇value1，然后單擊Create Action，然后單擊Finish。

步驟7:-現在轉到Webhooks設置并在記事本中復制URL。這個URL包含混合字符的Webhooks鍵，這將有助于將Chatfuel連接到IFTTT。

安裝Chatfuel與Facebook

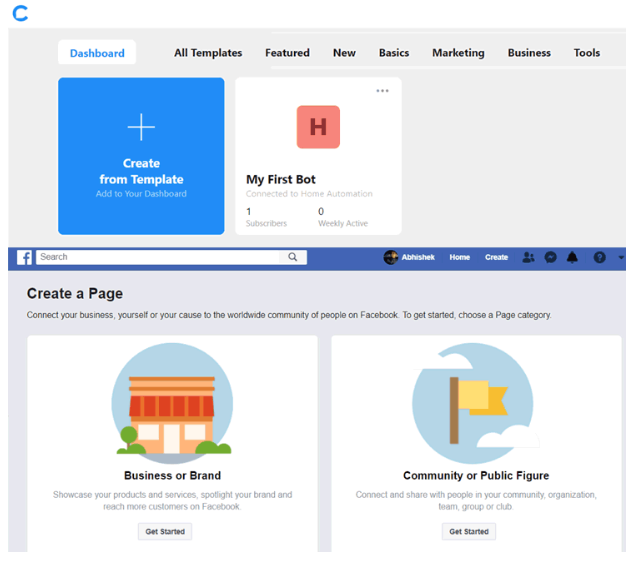

步驟1：：-去并點擊登錄與您的Facebook Id。成功登錄后，它將引導您到儀表板頁面。點擊從模板創建，然后點擊我的第一個機器人。然后將My First Bot連接到一個可以創建的facebook頁面。

步驟2:-創建一個任意名稱的頁面(在我的情況下是“家庭自動化”)，并將其連接到您的新機器人。連接后，您將被引導到您的機器人頁面與歡迎信息。您可以根據自己的意愿編輯此歡迎辭。

步驟3:-現在創建兩個新塊(這里是Relay ON和Relay OFF)。然后單擊Relay on，從Add Element中選擇Text。編寫要在用戶調用繼電器on塊時顯示的文本。對Relay OFF塊做同樣的操作。

步驟4:-單擊左側的設置AI，單擊添加AI規則，單擊默認組。在bot replies with部分中選擇RELAY ON?，F(xiàn)在添加文本，如果用戶說類似的部分。這些文本將有助于觸發積木。對繼電器關閉按鈕做同樣的操作。

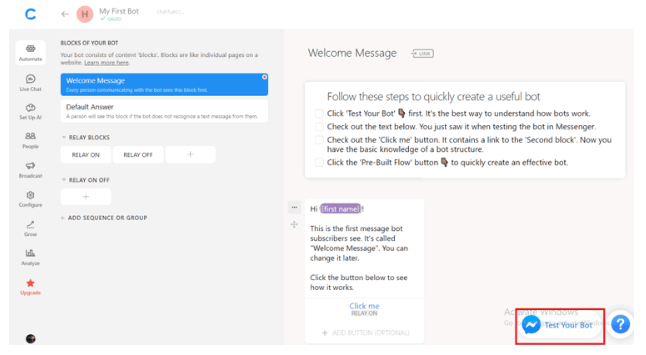

步驟5:-現在我們必須為RELAY ON和RELAY OFF塊添加JSON API，以將chatfuel與IFTTT鏈接起來。您可以通過點擊test your BOT來測試您的聊天框，歡迎文本將發送到您的信使帳戶。

與IFTTT聊天

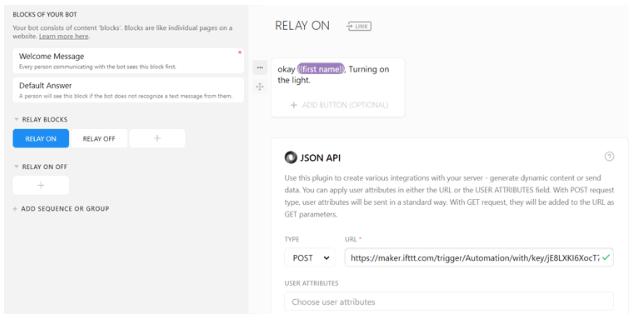

步驟1:-現在我們必須為RELAY ON和RELAY OFF按鈕制作兩個url。轉到Chatfuel，選擇Relay ON，然后在添加元素中單擊+號，然后從Chatfuel插件中選擇JSON API。

步驟2:-設置類型為POST，從下面復制URL1，并根據您的IFTTT帳戶更改事件名稱和密鑰，或者您可以直接從您的IFTTT帳戶獲取URL。對RELAY OFF塊做同樣的操作。

繼電器ON塊：

繼電器關閉塊：

步驟3：這是在RELAY ON和RELAY OFF的JSON API部分復制的兩個url。此URL包含事件名稱和Webhooks觸發鍵。“Automation”是我們在Webhooks中創建的事件名稱，“jE8LXKI6XocT7u8gX7qwKocf3DAN57MZIXtLmfVbBiG”是觸發鍵。Value1=1表示繼電器ON， Value1=0表示繼電器OFF塊。

步驟4:-現在Chatfuel已經準備好并連接到IFTTT。

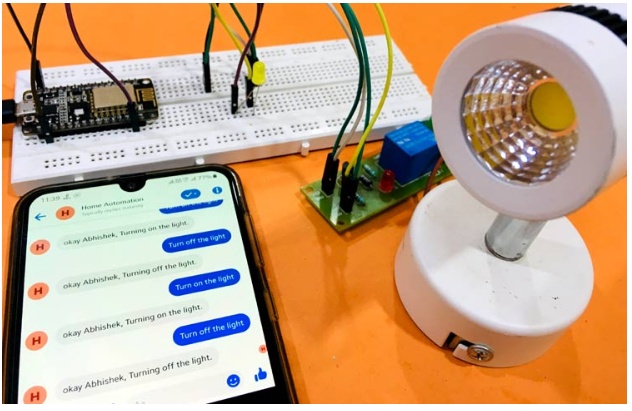

步驟5:-按照電路圖進行連接，并將代碼上傳到NodeMCU。等待一段時間，直到它連接到Wi-Fi和MQTT代理。在Chatfuel中點擊“測試你的機器人”，這將引導你進入你的信使網站，在那里你可以通過輸入“打開中繼”或“關閉中繼”來測試你的機器人。你會得到一個回復在信使與值的切換按鈕在實時更改在您的Adafruit儀表板。您還可以看到led以及燈或燈泡的狀態變化與繼電器的發癢聲。

代碼的解釋

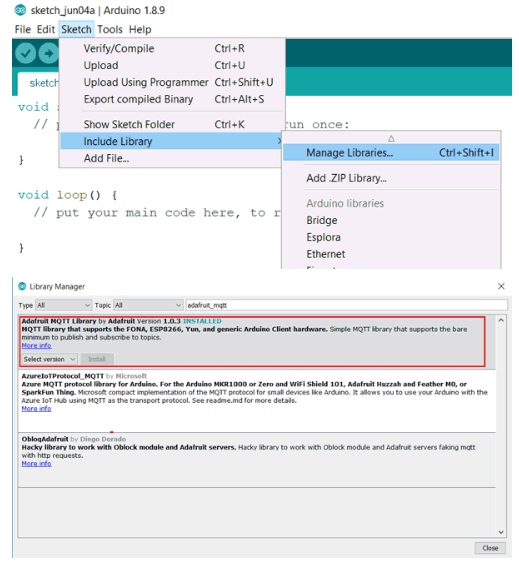

這個基于ESP8266的Facebook家庭自動化的完整代碼在最后給出了一個演示視頻。但在開始編寫代碼之前，首先我們需要Adafruit的“Adafruit_MQTT.h”庫，用于將NodeMCU與Adafruit IO服務器進行MQTT連接。我們可以直接從Arduino IDE下載這個庫。打開Adruino IDE，進入Sketch -> Include Library -> Manage Libraries。在庫管理器中搜索adafruit_mqtt。安裝紅色框中選擇的最新版本。

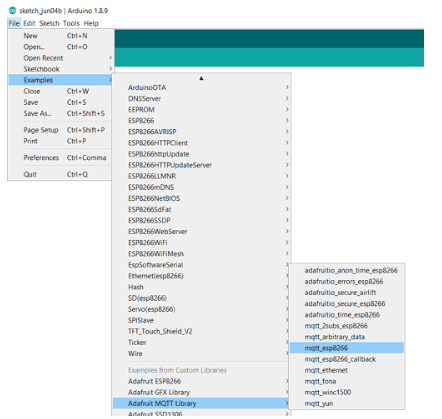

安裝此庫附帶了許多內置示例。對于這個家庭自動化項目，我們將使用mqtt_esp8266示例。進入文件->示例-> Adrafruit MQTT庫-> mqtt_esp8266。現在我們將編輯mqtt_esp8266中給出的代碼。

現在首先包含所有必需的庫。

將代碼中給出的SSID和密碼替換為Wi-Fi SSID和密碼。

為了將我們的客戶端ESP8266連接到Adafruit服務器，我們需要Adafruit服務器鏈接，Adafruit服務器端口，Adafruit用戶名和Adafruit密鑰。AIO SERVER為“io.adafruit.com”，SSL使用的端口為8883。在Adafruit的安裝部分，我已經提到了獲取Adafruit用戶名和密鑰的過程。所有這些變量都傳遞給Adafruit_MQTT_Client mqtt函數，該函數有助于建立mqtt連接。將Adafruit_MQTT_Subscribe函數中給出的提要名稱更改為Adafruit中的提要名稱。

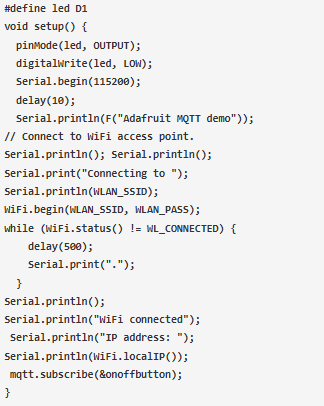

在void setup()函數中，將NodeMCU的D1引腳設置為繼電器的輸出數據引腳。串口顯示器顯示數據的波特率設置為115200。通過在WiFi.begin()函數中傳遞Wi-Fi憑據建立Wi-Fi連接，連接成功后在串口監視器上打印IP地址。MQTT訂閱設置為開關提要。

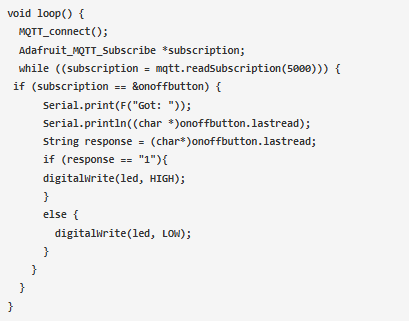

在void loop()中，MQTT_connect()確保MQTT連接保持活動狀態，并在斷開連接時自動連接。while等待傳入的訂閱包，當它接收到任何數據字符串響應時，它將響應轉換為1或0，并檢查if-else語句。如果接收到的數據是1，那么我們將D1引腳設置為高，否則將其設置為低。

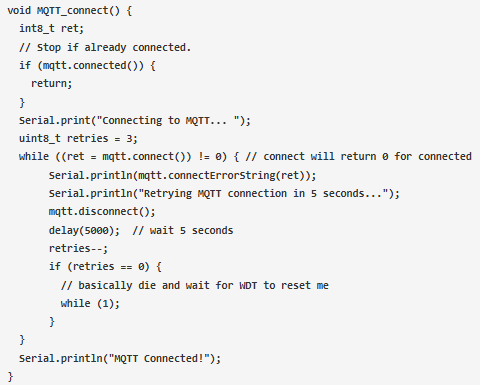

下面是MQTT連接的功能：

最后，將任何家用電器與D1端口的繼電器模塊連接起來，并在NodeMCU中上傳下面給出的代碼。NodeMCU與Wi-Fi連接后，您可以通過在Arduino IO中切換儀表板上的按鈕來打開和關閉家用電器。
