Node-RED是一個非程序員使用物聯網的可視化工具，它可以用來更快地構建應用程序，減少物聯網產品的“上市”時間。Node-RED可以以新穎有趣的方式輕松地將硬件設備、api和其他在線服務連接在一起。Node-RED是一個開源物聯網工具，由IBM新興技術組織實施。它是用JavaScript編寫的，在NodeJS平臺上工作。

Node-RED以基于模塊的方式運行，其中預定義的模塊以圖形方式連接以執行Node-RED上的操作序列，或者換句話說，它直接訪問來自Arduino，樹莓派等微控制器板的數據，使用預定義的端口號?；蜾N。在本教程中，我們將使用Arduino將DHT11傳感器讀數發送到Node-RED儀表板。同樣，我們也將Arduino與ThingSpeak連接起來，設計了一個氣象站。

在本教程中，我們將只關注Arduino和Node-RED。在本教程中，我們將介紹如何在windows上安裝和設置Node-RED。然后，我們還將在Node-RED上設計一個儀表板，并使用不同的輸入、輸出和功能節點來創建流。

組件的要求

硬件組件

?Arduino Uno

?DHT11傳感器

?跳線

軟件應用程序和在線服務

?Arduino IDE

?node . js

?Node-RED

線路圖

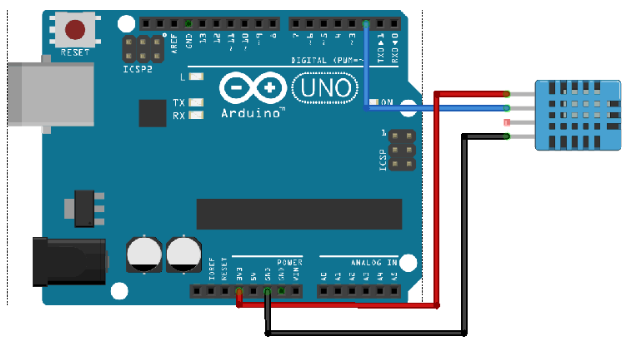

DHT11傳感器與Arduino接口的電路圖如下所示，原理圖是使用Fritzing軟件繪制的。

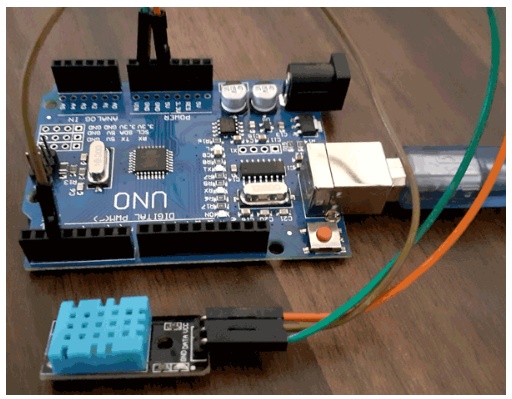

DHT11是一款流行的3針傳感器，可以測量溫度和濕度。該傳感器采用單線協議，易于與Arduino等開發板一起使用。DHT11的Vcc引腳與Arduino的3.3v引腳連接，GND引腳與Arduino的GND引腳連接。而數據引腳與Arduino的2號引腳連接。連接完成后，我的硬件是這樣的。

正如你所看到的，我已經使用了簡單的雌性到雄性的連接線來進行連接。完整的設置是由連接到我的電腦的USB端口供電。我們之前將DHT11與Arduino連接，構建物聯網氣象站。

代碼的解釋

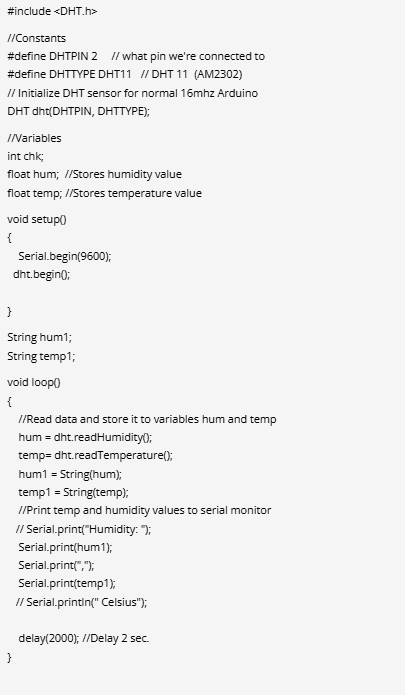

Arduino Node-RED的完整程序可以在本教程的末尾找到。為這個項目編程Arduino UNO不需要太多的努力，因?yàn)樗皇褂靡粋€(gè)DHT傳感器庫。Arduino板必須測量來自DHT11傳感器的溫度和濕度值，并使用COM端口串行發送。該串行信息隨后將由Node-RED進行處理。

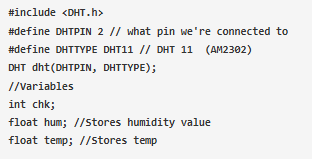

因此，通過初始化所需的庫、Arduino引腳和變量來開始編程。

string函數用于將float變量轉換為字符串。這里可變的溫度和濕度被轉換成字符串。

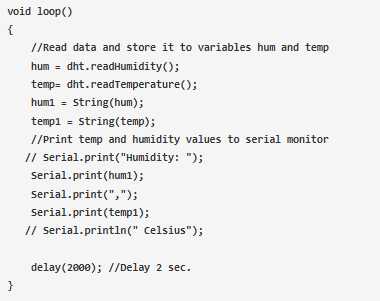

在void loop()中，dht11傳感器計算溫度和濕度值并分別存儲為temp和hum變量。串行打印用于在串行監視器上打印溫度和濕度值。

將Arduino與筆記本電腦連接，正確選擇主板和端口，然后點擊Upload按鈕。上傳代碼后，打開串口監視器。設置串口顯示器的波特率為9600。

設置Node-RED

1. 安裝node . js

從Node.js官方主頁下載最新版本的Node.js。在撰寫本教程時，可用的版本是10.16.0。下載完成后，運行下載的MSI文件，在默認路徑下安裝Node.js。

安裝完成后，打開命令提示符并運行以下命令，以確保Node.js和npm已正確安裝。

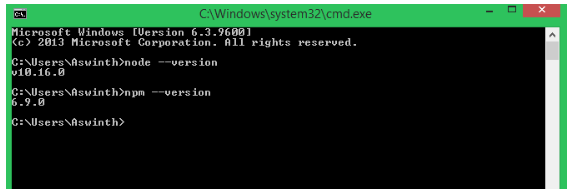

您應該會收到包含我們的包的版本號的返回輸出。我的是這樣的。

2. 安裝Node-RED

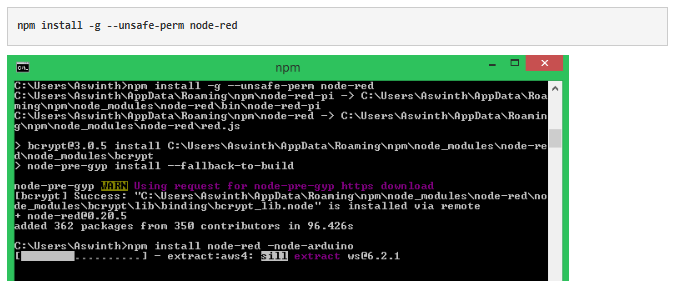

要在系統上安裝Node-RED，請?jiān)诿钐崾痉逻\(yùn)行以下命令：

Node-RED沒有預先安裝Arduino、Serial Port和Dashboard的節點。因此，使用以下命令安裝這些節點：

?安裝Arduino節點

?安裝串口節點

?安裝Dashboard節點

3. 運行Node-RED

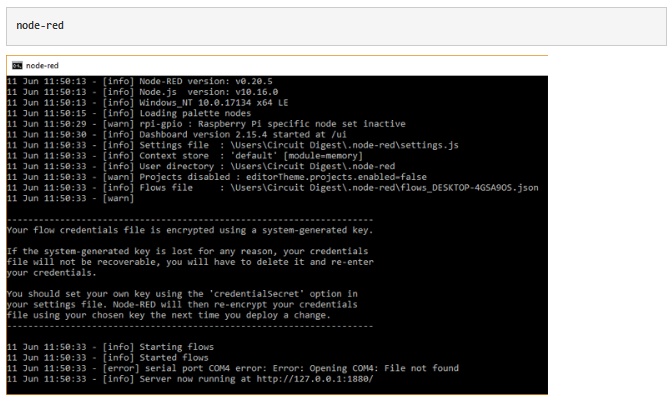

安裝完成后，在命令提示符中使用以下命令運行node-red：

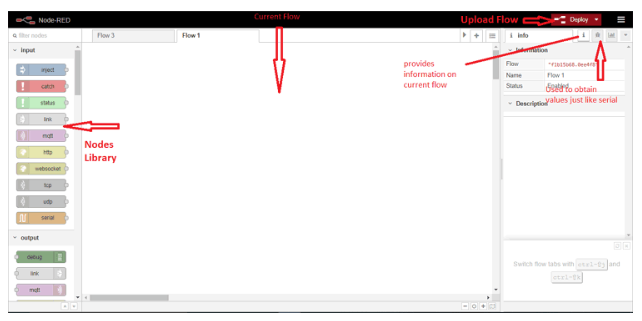

將本地服務器鏈接復制到您的瀏覽器以訪問Node-RED。您應該看到如下所示的窗口，在桌面上顯示節點紅色啟動。

?節點庫是節點的列表，這些節點代表與設備相關的硬件、協議和軟件特性

?電流流或流是節點連接在一起以創建程序的地方

?調試控制臺就像Arduino串行監視器一樣，可以提供值

?部署按鈕用于將流上傳到目標硬件

?信息控制臺提供關于突出顯示/選定對象的信息

在Node-RED中創建流

要開始，請將輸入Serial節點拖到流部分中

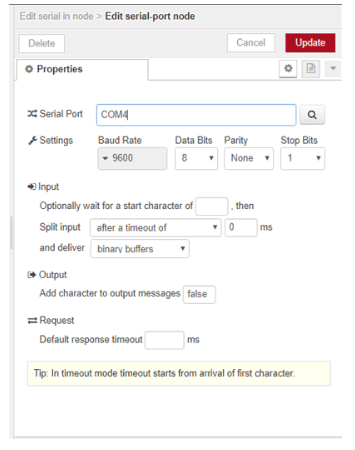

現在編輯，雙擊節點，彈出窗口將打開。在該窗口中，輸入連接Arduino的串口，在波特率部分選擇9600。

在此之后，向下滾動節點調色板并將兩個Function節點拖到流部分，一個用于溫度，另一個用于濕度。

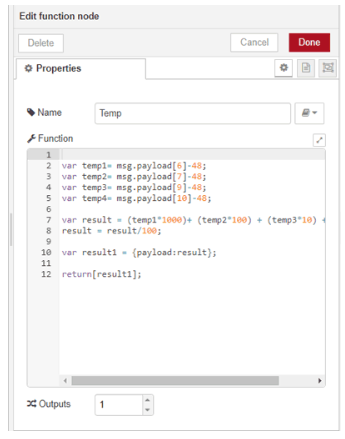

雙擊第一個函數，輸入它的名稱和程序。

這個函數的Java代碼如下：

Node-RED從串行監視器接收ASCII碼格式的濕度和溫度值。要在Node-RED Dashboard上顯示這些值，我們需要將ASCII代碼轉換為實際值。因此，要做到這一點，上面使用java程序。在這個程序中，除小數點和逗號外，每個ASCII碼都減去48。

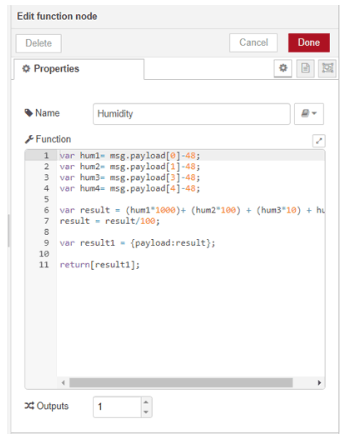

在Temp函數之后，現在雙擊第二個函數：

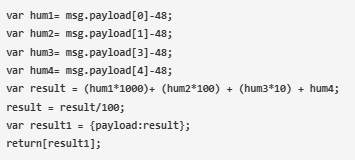

該函數的Java代碼如下：

如上所述，該程序用于將濕度值從ASCII碼格式更改為實際值。完成溫度和濕度功能后，向下滾動并將兩個Debug節點拖到流程部分。

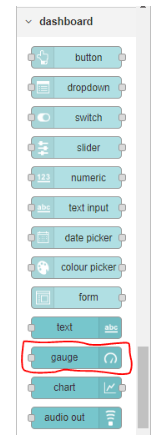

要設計Dashboard，請向下滾動節點調色板到Dashboard，并將兩個Gauge拖到Temperature和humidity的flow部分。

最后的流程是這樣的

通過將以下代碼導入到Node-RED服務器，您可以直接在Node-RED服務器上創建此流。

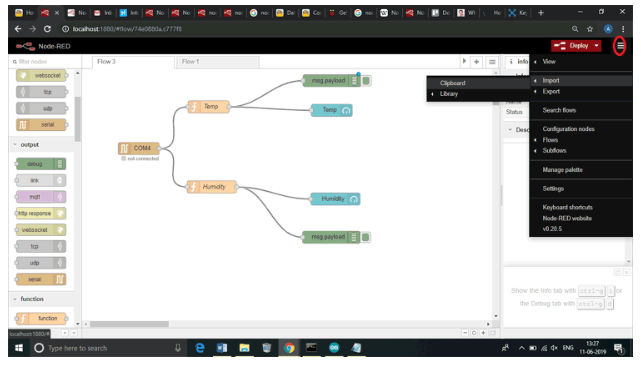

為此，單擊菜單按鈕，然后單擊Import ->剪貼板。在剪貼板窗口中，粘貼下面給出的代碼。

Node-RED代碼

現在可以部署流了。我們可以使用deploy按鈕在Node-RED上部署流。

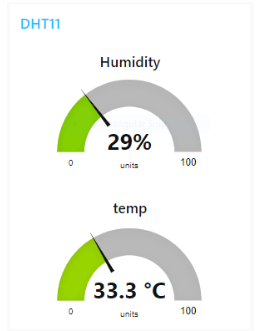

要訪問Node-RED儀表板，請?jiān)跒g覽器中復制鏈接。Node-RED儀表盤看起來像這樣：

通過在你的路由器轉發端口，這個網頁可以從互聯網上的任何地方訪問。這就是Node-RED如何用于圖形化編程和構建基于物聯網的應用程序。
