基于物聯網的火災報警系統使用NodeMCU ESP8266
掃描二維碼
隨時隨地手機看文章
火災報警系統現在非常普遍，通常安裝在銀行，商店，辦公室，家庭等。他們發現了火災，并發出了響亮的警報通知大家。但是如果沒有人聽到警報聲，比如在晚上或者沒有人在家的時候呢?因此，為了向當局通報任何火災事件，我們正在建立一個基于物聯網的火災報警系統，該系統不僅可以觸發警報，還可以向有關人員發送電子郵件警報。這種方法還可以在發生火災時自動通知消防部門。在這里，我們將使用紅外火焰傳感器探測火災，并使用ESP8266 NodeMCU觸發警報，并借助SMTP服務器發送電子郵件。該項目還可以進一步擴展到在火災時借助GSM模塊撥打電話或發送短信。
組件的要求
?NodeMCU ESP8266
?Micro USB數據線
?火焰?zhèn)鞲衅?
?跳線
?蜂鳴器
?電路試驗板
NodeMCU ESP8266

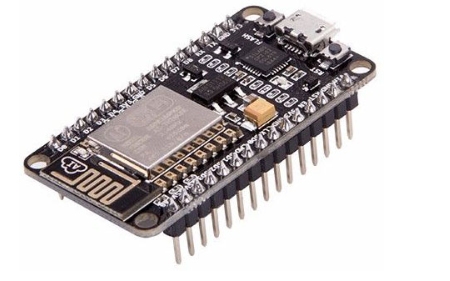

ESP8266 NodeMCU是一個開源的物聯網平臺。它包括運行在expressif Systems低成本支持Wi-Fi的ESP8266 Wi-Fi SoC上的固件，以及基于ESP-12模塊的硬件。它具有GPIO， SPI, I2C， ADC， PWM和UART引腳，用于通信和控制附加到它的其他外設。板載NodeMCU具有提供USB到TTL功能的CP2102 IC。
在這個物聯網火災報警器中，我們使用一個GPIO引腳從火焰?zhèn)鞲衅鳙@取數字?jǐn)?shù)據。
火焰?zhèn)鞲衅?/strong>
火焰?zhèn)鞲衅魇且环N用于探測周?chē)欠裼谢鸬难b置。有許多類型的火焰?zhèn)鞲衅?，如紅外火焰?zhèn)鞲衅?，紫外線火焰?zhèn)鞲衅鞯?。在這個項目中，我們將使用紅外火焰?zhèn)鞲衅鱽?lái)探測火災。

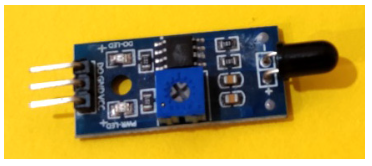

紅外火焰?zhèn)鞲衅饔梢粋€(gè)涂有黑色環氧樹脂的光電二極管組成，這使得它對波長在700nm到1mm之間的紅外輻射敏感，并且可以在60度的探測角度內探測到距離為100cm的火焰。該光電二極管基于三端YG1006 NPN光電晶體管。
包括“火”在內的每個物體都會發出一定數量的紅外線，這些紅外線可以被光電二極管探測到。在光電二極管上連接一個運算放大器來檢測電壓的變化。如果檢測到的電壓為零，則給出數字輸出“1”，如果在火災情況下檢測到某些電壓，則給出數字輸出“0”。
配置SMTP2GO在火災探測時發送郵件
SMTP(簡單郵件傳輸協議)是一個用于自動發送和接收來自遠程位置的大量電子郵件的平臺。由于其快速可靠的服務，開發者和營銷人員主要使用它來節省他們的時間，以一種安全的方式發送電子郵件。它的服務器和數據中心遍布世界各地，這有助于它選擇最近的服務器，從而在發送和接收電子郵件時提供最快的連接。它可以用于物聯網項目，在發生特定任務時自動發送電子郵件。在這個項目中，當火焰?zhèn)鞲衅鳈z測到火災時，我們將使用SMTP2GO發送電子郵件警報。
設置SMTP2Go：

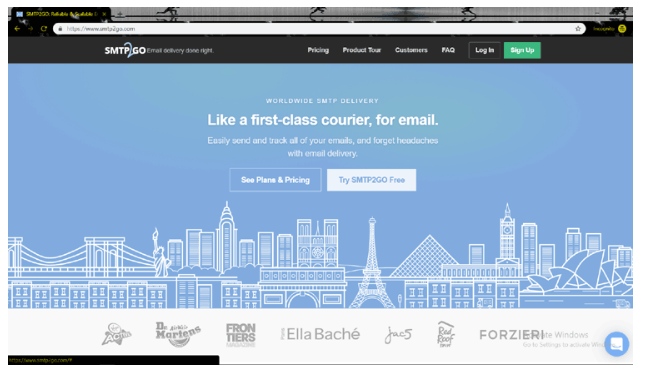

登錄，點擊Try SMTP2GO Free。

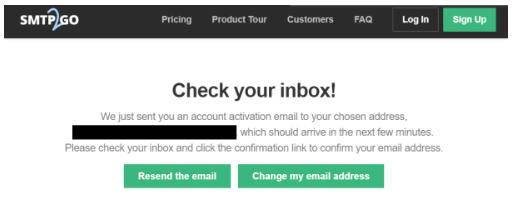

填寫您的姓名，電子郵件id和密碼的詳細信息，并點擊提交。然后，它將重定向到一個頁面，要求您激活SMTP2GO。

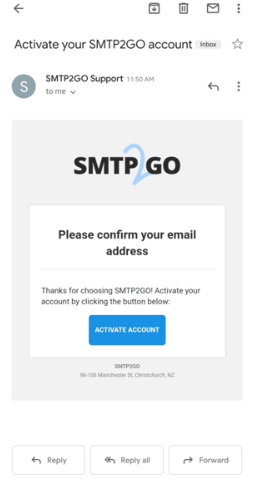

轉到您的郵箱，點擊SMTP2GO收到的郵件。點擊激活帳戶。

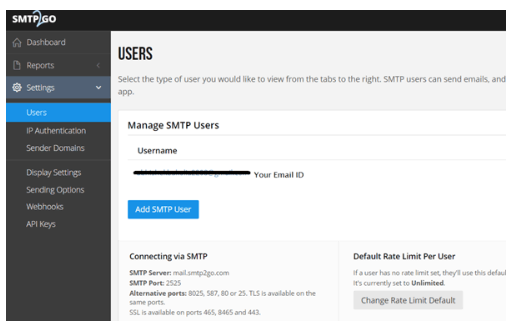

現在輸入用戶名，即您的電子郵件id和密碼。您的用戶名將打開一個新頁面。將這些用戶名和密碼保存在記事本文件中，這將在稍后的Arduino IDE代碼中用到。現在點擊設置，然后點擊用戶。將打開一個包含您的用戶名和SMTP服務器詳細信息的新頁面。保存SMTP服務器和SMTP端口，因?yàn)檫@些將在Arduino代碼中用于與SMTP服務器連接。
編碼為Base64值
在將用戶名和密碼發送到SMTPTOGO服務器之前，我們需要將它們編碼為Base64。

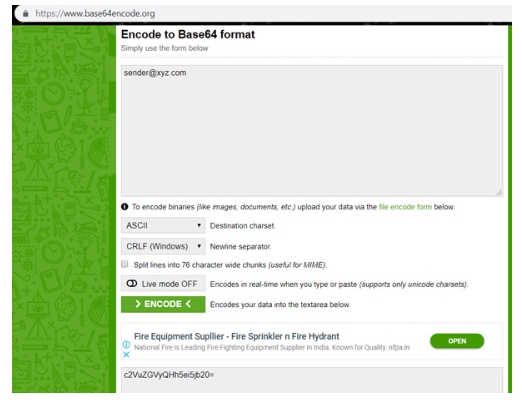

這里只需輸入要編碼為base64的用戶名和密碼，然后單擊encode以生成編碼值。復制并保存已編碼的值。
例如，如果您的用戶名是，那么在給定的文本區域輸入此用戶名，然后單擊“編碼”。編碼后的base64值為“cGFzc3dvcmQ=”。對于密碼也同樣如此。
線路圖

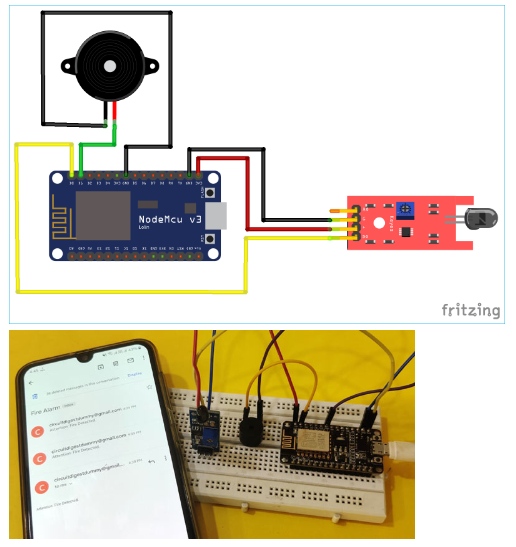

這個基于物聯網的火災報警器的電路圖只包括三個組件- NodeMCU，火災傳感器和蜂鳴器。
工作原理和代碼說明

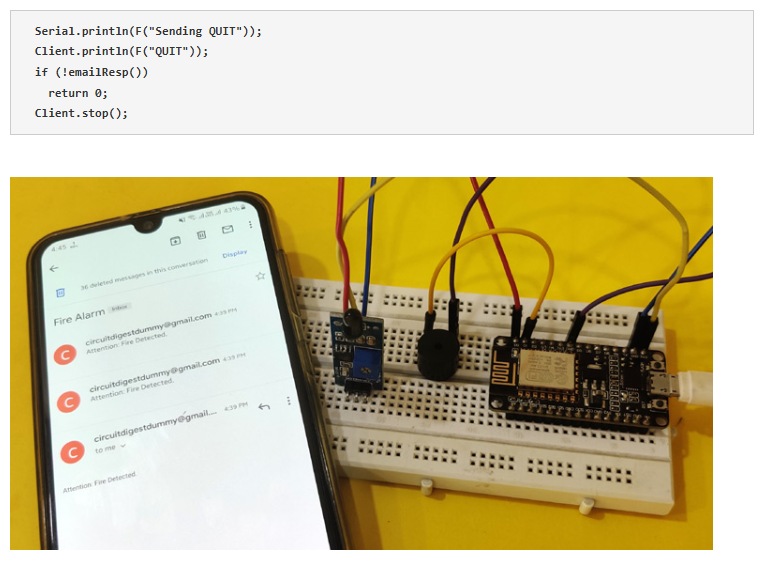

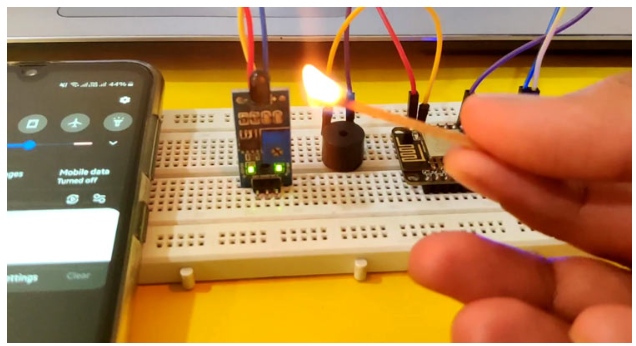

按照電路圖中的規定進行連接，并復制本教程末尾給出的完整代碼。然后使用Arduino IDE將代碼上傳到NodeMCU中?；鹧?zhèn)鞲衅鬟B接在D0引腳，為NodeMCU提供數字輸入，蜂鳴器連接在D1引腳，從NodeMCU獲得數字輸出。如果火焰?zhèn)鞲衅鳈z測到火災，則給出“0”，NodeMCU打開蜂鳴器，并自動向使用SMTP2GO的人發送警報電子郵件。
如前所述，在本教程的末尾給出了完整的代碼。這里我們將解釋代碼的工作原理。
首先包括所需的庫，并為Wi-Fi SSID和密碼定義變量，以初始化Wi-Fi連接。由于我們需要連接到SMTP服務器，因此聲明了一個帶有服務器地址的變量。D0是NodeMCU上的引腳，用于火焰?zhèn)鞲衅鞯臄?shù)字輸入。

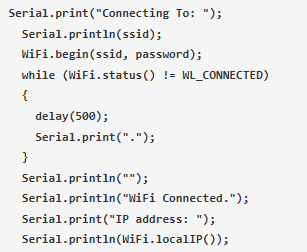

下面的代碼用于連接到Wi-Fi網絡并在串行監視器上顯示狀態消息。
這里我們將火焰?zhèn)鞲衅鞯臄?shù)字輸入存儲在一個變量中。如果輸入為“0”(低)，則表示火焰傳感器已檢測到火災，并使用sendEmail()函數發送電子郵件。
Client.connect()是使用SMTP Server和SMTP Port連接SMTP服務器的函數。如果連接建立成功并使用EHLO命令確認服務器，則給出“1”。

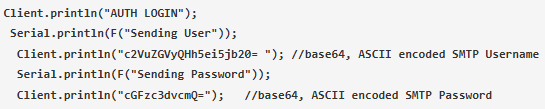

現在將編碼的用戶名和密碼發送到服務器。保存在記事本文件中的SMTP2GO中的用戶名和密碼被編碼為base64值。編碼為base64值的過程已經在上面解釋過了。
認證成功后，完整的電子郵件將由“To”、“From”、“Subject”、“Body”等字段組成。
數據發送完成后，發送QUIT命令完成郵件發送。
這就是如何通過使用三個組件輕松制作低成本物聯網火災報警系統。
