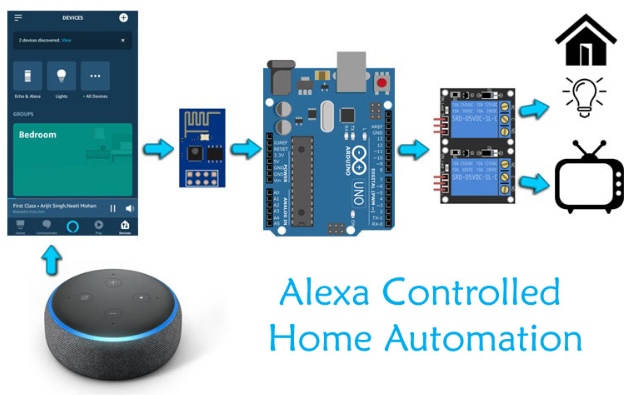

在之前的教程中，我們使用NodeMCU構建了一個Alexa控制的家庭自動化系統。它很容易構建和實現。但有時我們需要更多的引腳來控制更多的設備，在這種情況下，我們可以使用一些具有更多GPIO引腳的微控制器與ESP8266板。在這里，我們將使用Arduino Uno和ESP8266來構建基于物聯網的家庭自動化系統。

因此，在本教程中，我們將學習如何使用亞馬遜Echo Dot揚聲器通過語音命令控制家用電器。這并不是說我們懶得用開關來切換負載，而是在物聯網時代，一切都變得“智能”，我們也應該建立一個智能家庭自動化系統?；谖锫?lián)網的家庭自動化現在非常流行，我們以前使用不同的控制器(如樹莓派，ESP8266， Arduino等)完成了許多物聯網家庭自動化項目。

所需的材料

1. Arduino Uno

2. 亞馬遜Alexa點揚聲器

3. ESP8266-01

4. 跳線

5. 面包板或零PCB

在之前的教程中已經解釋過，使用Alexa控制家用電器的方法有很多種，最流行的方法是使用第三方服務，如ThingSpeak， IFTTT和Webhooks。但是這些方法需要在每個平臺上進行配置，這使得任務不那么繁瑣和耗時。此外，編碼部分需要一些計算來獲取字符并解碼它們。為了在這個方法中調用Alexa需要一些額外的短語，比如打開燈泡，我們不得不說“Alexa， Alexa觸發打開燈泡”。正如你所看到的，我們必須在每次調用時說“Alexa觸發”，這聽起來很奇怪。因此，由于這么多的復雜性，我們將使用我們之前的方法，即使用fauxmoESP庫。

FauxmoESP庫僅適用于ESP板，不支持Arduino板。現在，如何在Arduino中實現它呢?別擔心，我們有實現這個的方法。在這里，我們不會在AT模式下使用ESP8266模塊，而是在編程模式下使用它。因此，我們將在此模塊中上傳fauxmoESP代碼，并在從Alexa接收到的狀態(0或1)發生變化時使用串行通信發送不同的字符。這些字符將在Arduino板上接收，就像Arduino板與Arduino接口時接收藍牙模塊的數據一樣。

安裝物聯網Alexa家庭自動化庫

由于我們將在ESP上創建多個虛擬連接環境，因此我們需要安裝fauxmoESP以及異步TCP庫。

1. 對于ESP8266，從這個鏈接下載異步TCP庫，對于ESP32，從這個鏈接下載它。

2. 然后從這個鏈接下載fauxmoESP庫。

3. 現在，在Arduino目錄的libraries文件夾中解壓縮這些文件，該目錄可以在Documents文件夾中找到。另外，將這些文件夾重命名為oseperez-fauxmoesp-50cbcf3087f至xoseperez_fauxmoesp，將espasynccp -master重命名為ESPAsyncTCP。

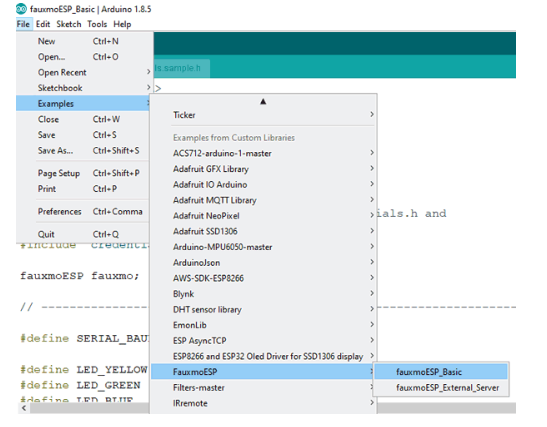

4. 在fauxmoESP中有一個用于控制設備的示例代碼，我們必須修改這個示例。打開Arduino IDE并進入Examples -> FauxmoESp -> fauxmoESP_Basic。

在開始編碼部分之前，請確保已經安裝了ESP板文件。如果你沒有板文件，然后按照我們之前的教程開始使用Arduino IDE的ESP。

代碼及工作說明

在這里我們分別解釋了ESP8266和Arduino的代碼，以了解該項目的工作原理。

ESP8266編程部分

這部分將與我們?cè)谝郧暗慕坛讨兴龅谋３窒嗤?。但是這里有一些修改，因?yàn)檫@里的數據將通過串行通信發送到Arduino。

首先，我們包含了ESP板和fauxmoESP的重要頭文件。

然后定義波特率115200和wi - fi ssid和Password。另外，為fauxmoESP創建一個實例fauxmomo，以便我們可以在代碼中使用它。

為Wi-Fi設置一個單獨的函數，以便它可以在void setup函數中調用。將WiFi模式設置為站模式，并在WiFi.begin()函數中傳遞SSID和Password。等待連接建立。另外，請注意不要使用Serial。print或println()是不必要的，因?yàn)樗鼤?huì)將這些數據發送給Arduino。所以，避免使用它。

在void setup()函數中，將波特率傳遞給serial。Begin函數并調用wifissetup函數。

現在，fauxmoESP必須創建自己的web服務器，為此我們?cè)赾reateserver函數中傳遞true并將端口號設置為80。如果你在啟用功能中設置false，那么它將阻止設備被發現和切換。

使用fauxmo.addDevice()函數添加設備。參數將是您的設備的名稱，您將使用它來要求Alexa打開/關閉它。

現在，創建一個函數來處理從Alexa接收到的命令。在這個函數中，我們將比較字符串與設備名稱，如果匹配，則使用Serial向Arduino發送一個字符。打印或串行寫入。

同樣，對第二個設備進行相同的操作，但這次向Arduino發送不同的字符。

在void loop()函數中，只需使用fauxmo檢查來自Alexa服務器的傳入數據包。handle函數，它將使用onSetstate()函數執行操作。

ESP8266的完整代碼在本教程的末尾給出。使用FTDI模塊或Arduino Uno板對ESP8266-01進行編程。我們將使用Arduino板進行編程。在Arduino板上上傳一個空白草圖或BareMinimum示例代碼，并按照下面的電路圖進行連接。在這里了解更多關于使用FTDI模塊編程ESP8266的信息。

Arduino編程部分

Arduino代碼Alexa家庭自動化是非常簡單的。您必須使用Serial.available()函數檢查傳入的數據，當該數據與if語句中給定的條件匹配時，然后觸發中繼。

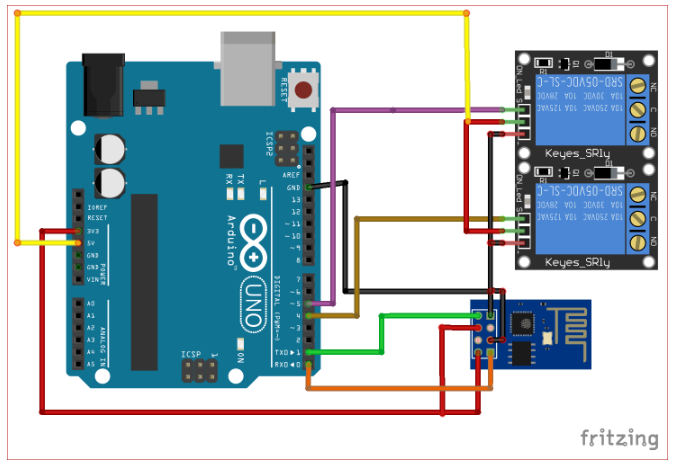

線路圖

首先，使用Arduino板對ESP8266進行編程，進行以下連接，選擇“board”為Generic ESP8266，并選擇正確的端口號。最后，點擊上傳按鈕。

模塊編程完成后，只需從Arduino中移除Rx Tx線并上傳Arduino部分代碼。

然后再做一次連接，但要做一點改動。

連接ESP8266的Rx -> Arduino的Tx

連接ESP8266的Tx -> Arduino的Rx

從GND上取下Esp8266的GPIO 0。

除上述更改外，所有連接保持不變。

現在，我們已經完成了編碼和硬件部分。是時候測試我們的家庭自動化系統了。另外，請注意，ESP8266和Amazon echo dot的Wi-Fi網絡應該保持一致，即它們必須共享相同的Wi-Fi。

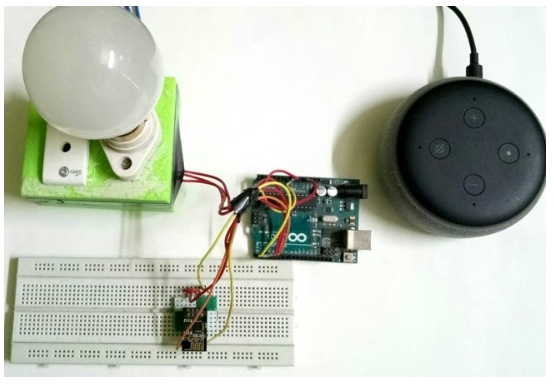

測試基于Arduino的Alexa家庭自動化系統

現在，試著說Alexa，發現設備。Alexa會回復說開始發現，我找到了兩個設備，試著說“Alexa，打開臥室燈”。

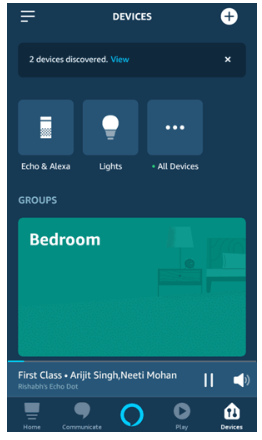

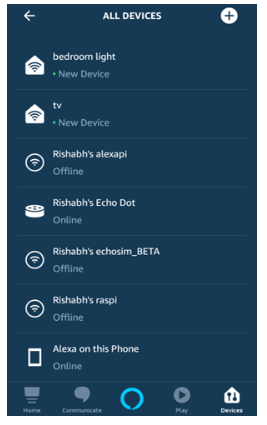

或者，你可以在Alexa應用程序中發現這些設備。點擊+號，然后發現設備。你應該看到兩個裝置，即臥室燈和電視。

現在我們準備測試我們的物聯網Alexa家庭自動化系統。所以只要試著說Alexa，打開臥室燈，繼電器應該就會打開。

現在說Alexa，關掉臥室燈，繼電器一個要關掉。試著命令開/關電視。

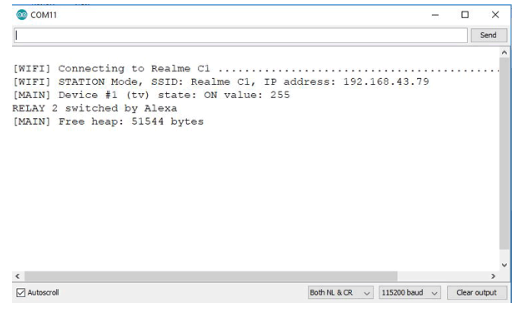

您可以在串行監視器中看到設備的響應和狀態。

還需要注意的是，fauxmoESP庫存在一些bug，目前還處于改進階段。所以，有時Alexa無法發現設備。

這就是如何使用Arduino制作基于Alexa的物聯網控制的家庭自動化系統。
