射頻模塊由一個433mhz的射頻發射器和接收器模塊組成。這些是ASK(幅度移位鍵控)或OOK(掛鉤鍵控)型射頻模塊。當發送邏輯零時，發射機完全抑制載波頻率，因此在電池操作中只消耗低功率。當邏輯1被傳輸時，發射機是ON的，并且載波頻率是滿的，因此，將有一個高電源，在大約4.5mA的范圍內與3V電源。

發射器和接收器需要與微控制器接口進行數據傳輸。數據從發射機串行發送，并由調諧后的接收器接收。射頻發射器接收來自微控制器的串行數據，并通過連接到發射器第4引腳的天線將其傳輸?shù)浇邮掌鳌＝邮掌魍ㄟ^天線接收數據，并將數據發送給與其相連的微控制器。

這些射頻模塊在433MHz的特定頻率下工作。即使有障礙物，射頻信號也能在發射器和接收器之間傳播。這些模塊用于短距離、低預算、簡單的通信。低功耗使它們成為基于電池的實現的理想選擇。它廣泛應用于遠程照明控制、遠程RFID、無線報警和安防系統等領域。射頻通信用于移動通信，可以進行長距離通信，這使得它們適合構建基于物聯網的應用程序。所以在這里，我們從一篇關于RF模塊的介紹性文章開始，以及RF模塊如何與Arduino一起使用來發送和接收數據。

433 MHz射頻發射機模塊

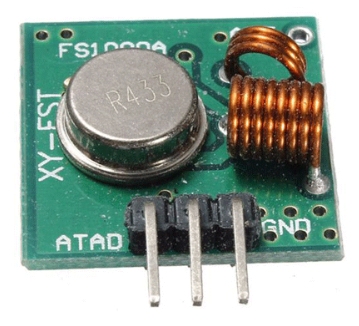

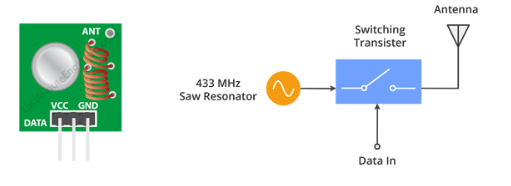

這個小模塊是射頻發射器。這很簡單。SAW諧振器調諧為433。xx MHz的操作是模塊的核心。有一個開關晶體管和一些無源元件。

當邏輯高電平作為數據輸入時，振蕩器開啟并在433處產生恒定的射頻輸出載波。xx MHz，當數據輸入為邏輯低時，振蕩器關閉，因此不產生載波。這種技術被稱為幅度移位鍵控(ASK)。

規范

?工作電壓：3V - 12V

?工作電流：最大小于40mA，最小小于9mA

?共振模式：(SAW)

?調制方式：ASK

?工作頻率：433.92MHz

?傳輸功率：25mW

?頻率誤差：+150kHz(最大)

?速度：小于10Kbps

?傳輸距離：90m(空地)

433 MHz射頻接收模塊

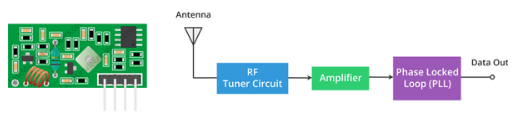

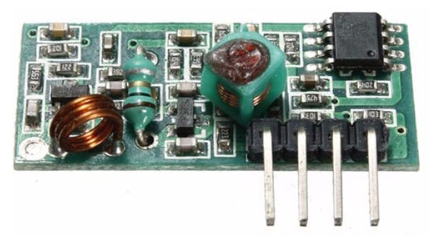

這是射頻接收模塊。雖然它看起來很復雜，但它就像發射器模塊一樣簡單。它由射頻調諧電路、運算放大器和鎖相環組成。一對運放用來放大從發射機接收的載波。然后將放大后的信號送入鎖相環，鎖相環使解碼器能夠“鎖定”到數字比特流上，從而提供更好的解碼輸出和抗噪能力。

規范

?工作電壓：5.0VDC +0.5V

?工作電流：最大≤5.5mA

?調制方式：OOK/ASK

?工作頻率：433.92MHz

?帶寬:2 mhz

?靈敏度：超過-100dBm (50Ω)

所需的組件

?Arduino Nano (2)

?射頻433MHz發射機模塊

?射頻433MHz接收模塊

?電位計

?LED(5)

?連接電線

線路圖

下面給出了Arduino Nano射頻發射機的電路圖。這里連接一個電位器來改變使用射頻發射器發送到接收器的值。

以下是射頻發射器與Arduino之間的Pin連接細節

?Arduino的D12引腳- RF發射器的DATA引腳

?Arduino的VCC - RF發射器的VCC

?Arduino的GND - RF發射器的GND

?Arduino的GND -電位器的第一引腳

?Arduino的A2引腳-電位器的第二引腳

?Arduino的VCC -電位器的第三個引腳

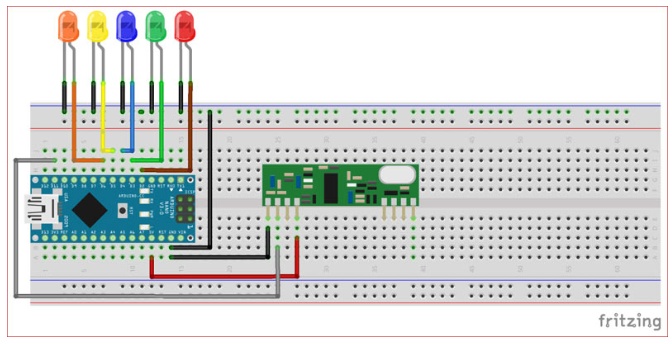

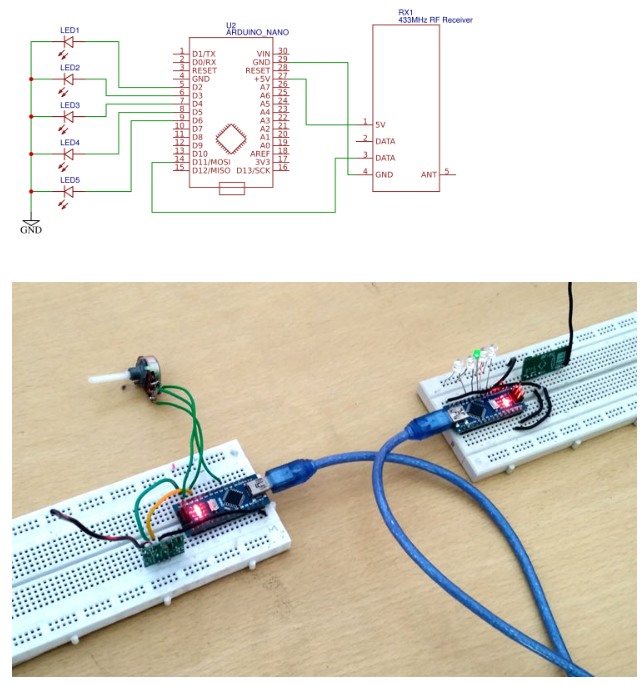

使用Arduino Nano的射頻接收器電路圖如下圖所示。這里我們有一系列的led。led根據接收器接收到的電位器值進行移位。

以下是射頻接收器和Arduino之間的Pin連接細節

?Arduino的D11引腳-射頻接收器的DATA引腳。

?Arduino的VCC -射頻接收器的VCC。

?Arduino的GND - RF接收器的GND。

?led的正極引線連接到數字引腳D2、D3、D4、D5和D6

?led的負極導線接地。

編碼的解釋

在本教程結束時給出了RF發射器和接收器端的完整Arduino代碼，在這里我們解釋完整的程序以了解項目的工作原理。但是在開始代碼之前，我們必須首先在Arduino IDE中安裝一個庫。

VirtualWire是Arduino庫，提供發送短消息的功能，無需尋址，確認或重傳。消息的發送方式有點像使用ASK(幅度移位鍵控)的無線UDP。這個庫支持許多廉價的無線電發射機和接收機。

要在Arduino IDE中添加庫，請轉到Sketch>>Include library>> add . zip library，然后上傳從上述鏈接下載的庫。

上傳程序后，打開兩側的串行監視器，您將看到如下所示的輸出。

射頻發射機部分的輸出顯示了電位器的值。

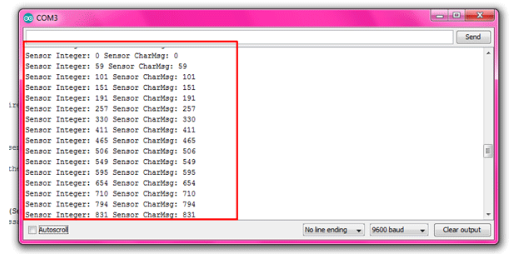

接收器的輸出顯示接收到的傳感器值。led根據傳感器值的范圍移位。在這里，我們?yōu)槊總€(gè)LED給出了200的范圍。

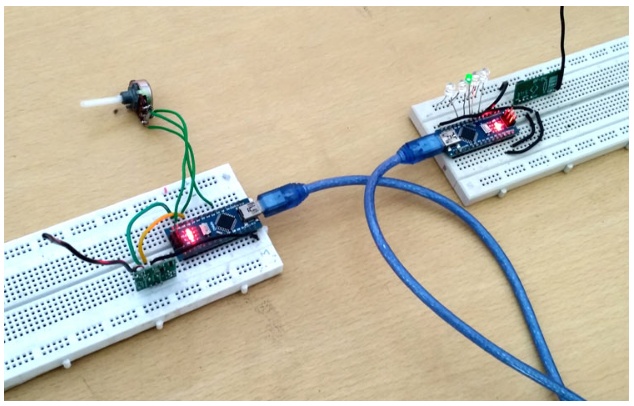

這就是Arduino如何在基于射頻的通信中使用。
