目前有許多通信技術可用于物聯網設備之間的交互，最流行的是Wi-Fi和藍牙。但Wi-Fi和藍牙技術的問題是高功耗。它們也有其他限制，比如有限的范圍，有限的接入點等。ESP8266模塊是物聯網設備中最流行的Wi-Fi模塊，我們之前已經使用它構建了很多物聯網項目。

蜂窩網絡也有同樣的問題，即高功耗，局域網和蜂窩網絡都是相當昂貴的，以覆蓋廣泛的區域。物聯網行業引入了許多技術，但它們都不適合物聯網設備，因?yàn)樗鼈冃枰诓皇褂锰喙β实那闆r下遠距離傳輸信息，直到LoRa技術引入。LoRa技術可以實現超低功耗的超遠距離傳輸。

在本文中，我們將學習LoRa技術和Arduino LoRa通信。這里我們將SX1278 Lora模塊與Arduino接口，并在兩塊Arduino Uno板之間建立Lora通信。

LoRa是什么?

LoRa(遠程)是一種無線技術，可為M2M(機器對機器)和物聯網應用提供遠程、低功耗和安全的數據傳輸。LoRa是由chirp擴頻(CSS)技術發展而來的擴頻調制技術。LoRa可用于無線連接傳感器、網關、機器、設備等。

LoRa是由一家名為Semtech的公司推出的。LoRa Technologies在不同國家的不同頻段工作：在美國，它運行在915 MHz頻段，在歐洲地區，它運行在868 MHz頻段，在亞洲地區，它運行在865至867 MHz， 920至923 MHz頻段。

LoRa的工作更像是一種蜂窩通信。LoRa通信框圖如下所示。LoRa節點發出的信號通過LoRa網關傳送到另一個節點。網絡服務器從LoRa網關接收信號，通過應用服務器發送給終端用戶。

根據官方信息，當節點和網關之間沒有障礙物時，LoRa可以實現715公里的距離。

組件的要求

?2×Arduino Uno

?2×LoRa SX1278模塊

?DHT11傳感器

?LCD 16×2模塊

?跳線

線路圖

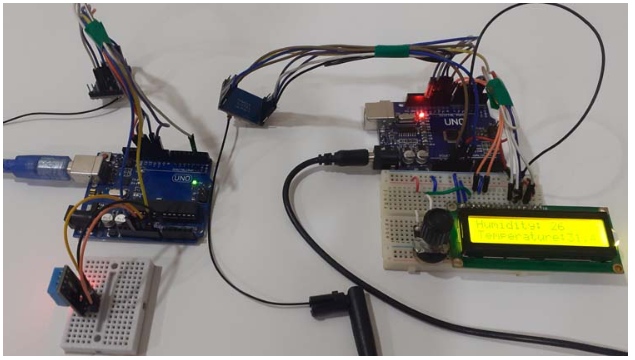

LoRa發射端和接收端電路圖如下。在這個項目中，我們將使用LoRa SX1278模塊將溫度和濕度值從一個Arduino發送到另一個Arduino。DHT11傳感器連接到發送端Arduino。因此，這個Arduino將從DHT11獲取溫度和濕度值，然后通過LoRa SX1278模塊將其發送到另一個Arduino。這些濕度和溫度值將打印在連接到第二個Arduino的LCD上。

我們之前使用DHT11溫度和濕度傳感器與Arduino和樹莓派來構建基于物聯網的氣象站。

發送端- LoRa與Arduino UNO的接口

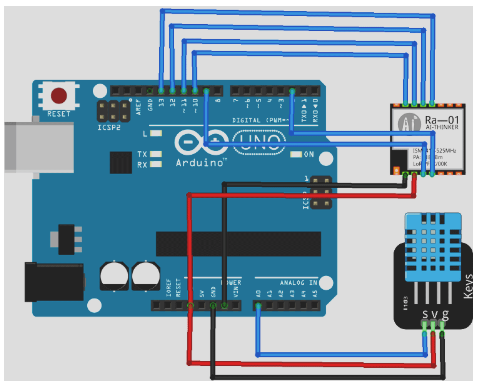

在發送端，我們將使用帶有LoRa模塊和DHT11傳感器的Arduino UNO。Arduino UNO與LoRa和DHT11的接口如下圖：

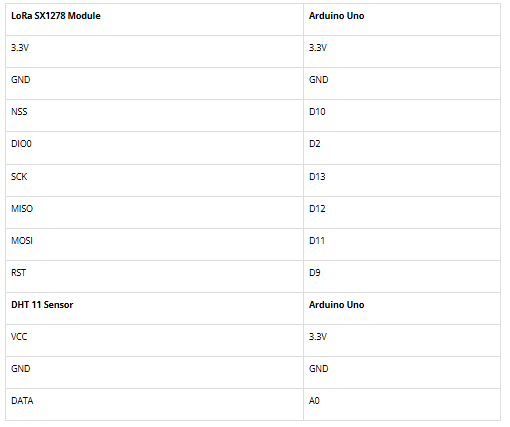

LoRa模塊由16個引腳組成，其中6個引腳是GPIO引腳，4個是接地引腳。這個LoRa模塊工作在3.3V，因此LoRa上的3.3V引腳連接到Arduino UNO板上的3.3V引腳。完整的連接見下表。DHT11傳感器連接Arduino的A0引腳。

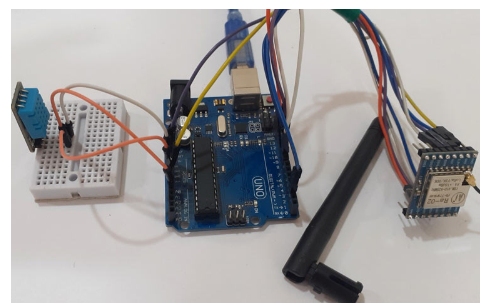

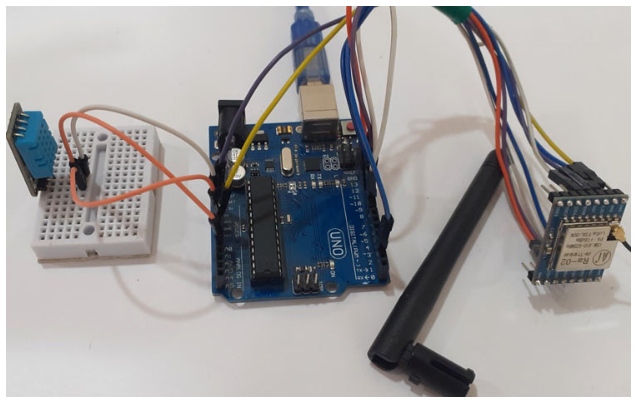

下面是Arduino Lora發射器的硬件設置：

接收端- LoRa SX1278與Arduino UNO接口

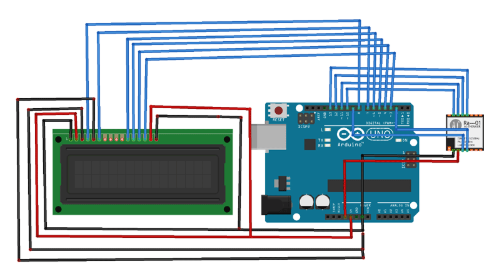

對于接收端，我們將使用帶有LoRa模塊和16×2 LCD顯示模塊的Arduino Uno。Arduino與LoRa和LCD模塊連接的電路圖如下圖所示

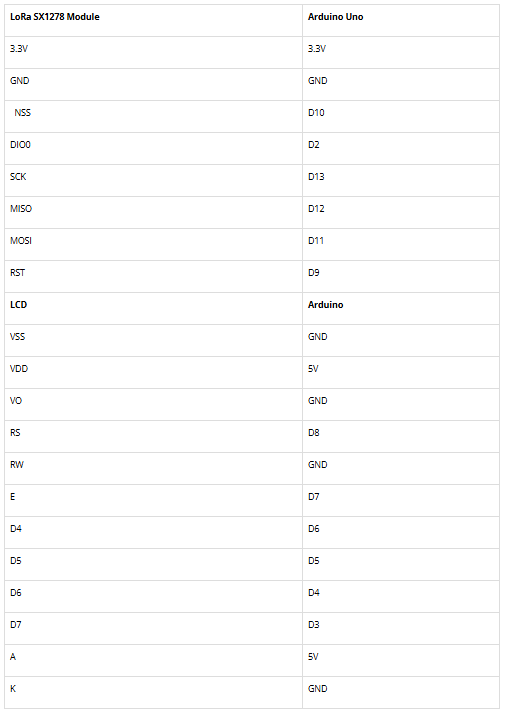

除了LCD模塊與Arduino連接外，連接方式與transmitter相同。完整的連接見下表。

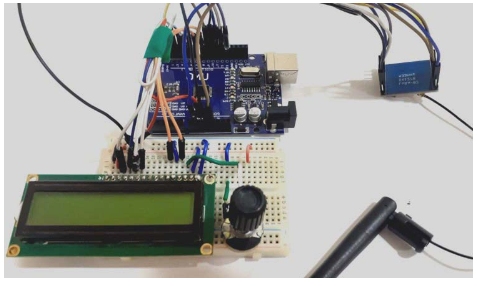

下面是Arduino Lora Receiver的硬件設置：

Arduino LoRa作為發射器的編程

在本教程的最后給出了Arduinos(發射器和接收器)的完整程序，在這里我們解釋了代碼的幾個重要部分。

通過添加所需的庫和初始化引腳來啟動程序。在此代碼中，SPI和LoRa庫用于LoRa模塊。DHT11傳感器模塊連接Arduino的A0引腳。您可以從這里下載Lora庫

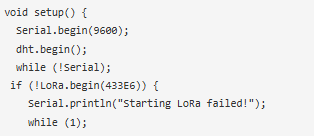

在void setup()函數中，我們啟動串行監視器。在我的情況下，433E6 (433 MHz)是我的LoRa工作頻率，您可能必須根據您使用的模塊類型更改它。

在void循環函數中，我們使用DHT.readTemperature()和dht . read濕度()函數計算溫度和濕度值，并開始傳輸這些值。在接收端，將這些值打印在16x2液晶顯示器上。我們使用關鍵字“c”提示接收器在第2行打印以下信息。

本文編譯自iotdesignpro
