使用Arduino的手勢控制機器人

時間：2024-11-19 19:52:47

關鍵字： Arduino 機器人 web服務器 MPU6050

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]機器人被用于許多領域，如建筑、軍事、制造、裝配等。機器人可以是自主的或半自主的。自主機器人不需要任何人為干預，可以根據情況自行采取行動。半自動機器人根據人類的指令工作。這些半自動機器人可以通過遙控器、手機、手勢等進行控制。我們以前構建了一些基于物聯網的機器人，可以從web服務器控制。

機器人被用于許多領域，如建筑、軍事、制造、裝配等。機器人可以是自主的或半自主的。自主機器人不需要任何人為干預，可以根據情況自行采取行動。半自動機器人根據人類的指令工作。這些半自動機器人可以通過遙控器、手機、手勢等進行控制。我們以前構建了一些基于物聯網的機器人，可以從web服務器控制。

在今天的文章中，我們將使用Arduino， MPU6050加速度計，nRF24L01收發器對和L293D電機驅動模塊構建一個手勢控制機器人。我們將把這個機器人設計成兩部分。一個是發送者，另一個是接收者。發送部分由Arduino Uno， MPU6050加速度計和陀螺儀以及nRF24L01組成，而接收部分由Arduino Uno， nRF24L01，兩個直流電機和L293D電機驅動器組成。發射器將作為遙控器來控制機器人，機器人將根據手勢移動。

組件的要求

?Arduino Uno (2)

?NRF24L01 (2)

?MPU6050

?直流電機(2)

?L293D電機驅動模塊

?電池

加速度計和陀螺儀

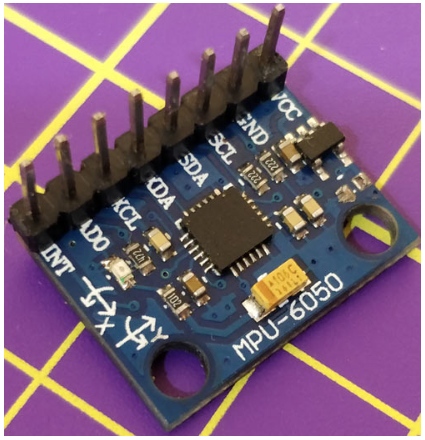

MPU6050傳感器模塊是一個完整的6軸(3軸加速度計和3軸陀螺儀)微機電系統。MPU6050傳感器模塊還具有片上溫度傳感器。它具有I2C總線和輔助I2C總線接口，可與微控制器和其他傳感器設備(如3軸磁強計，壓力傳感器等)進行通信。

MPU6050傳感器模塊用于測量加速度、速度、方向、位移和其他與運動有關的參數。這個傳感器模塊也有一個內置的數字運動處理器，可以執行復雜的計算。

NRF24L01收發模塊

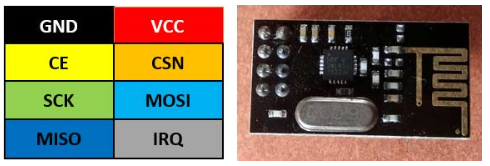

nRF24L01是一款單芯片無線電收發器，適用于全球2.4 - 2.5 GHz ISM頻段。收發器由一個完全集成的頻率合成器、一個功率放大器、一個晶體振蕩器、一個解調器、調制器和增強型ShockBurs協議引擎組成。輸出功率、頻率通道和協議設置可以通過SPI接口輕松編程。

收發模塊的工作電壓范圍為1.9V ~ 3.6V。它有內置的關機和待機模式，使其省電和容易實現。

基于Arduino的手勢控制機器人工作原理

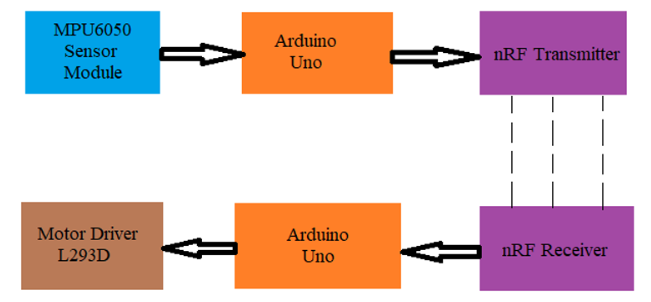

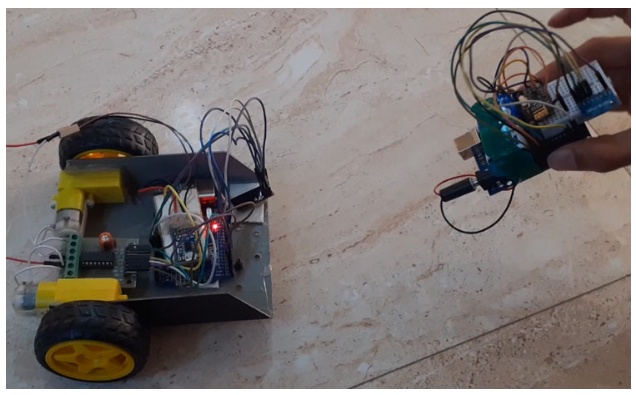

為了了解這個Arduino手勢控制小車的工作原理，我們將這個項目分為兩部分。第一部分是發射器部分(遠程)，其中MPU6050加速度計傳感器通過Arduino和nRF發射器不斷向接收器(機器人)發送信號。

第二部分是Receiver部分(Robot car)， nRF接收器接收傳輸?shù)臄?shù)據并將其發送給Arduino，由Arduino進一步處理并據此移動機器人。

MPU6050加速度計傳感器讀取X Y Z坐標并將坐標發送給Arduino。對于這個項目，我們只需要X和Y坐標。然后Arduino檢查坐標值并將數據發送到nRF發射器。發送的數據由nRF接收器接收。接收器將數據發送到接收端的Arduino。Arduino將數據傳遞給電機驅動IC，電機驅動將電機轉向所需的方向。

線路圖

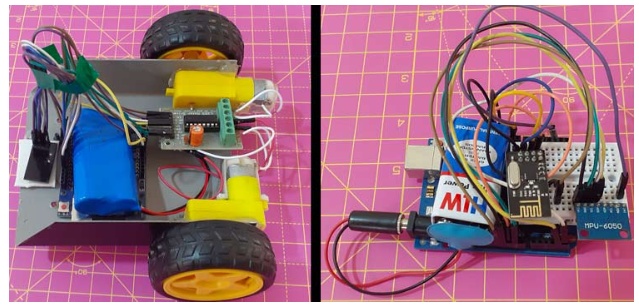

這個使用Arduino硬件的手勢控制機器人分為兩個部分

1. 發射機

2. 接收機

Arduino手勢控制汽車的發送電路

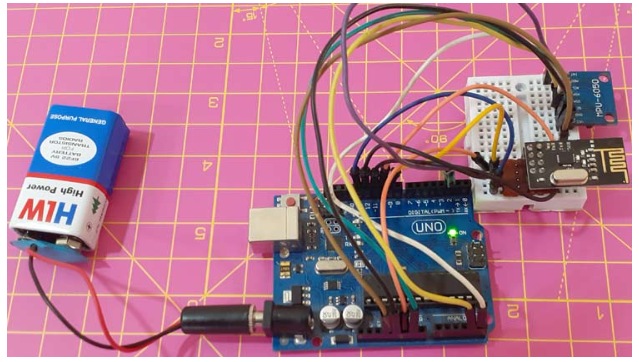

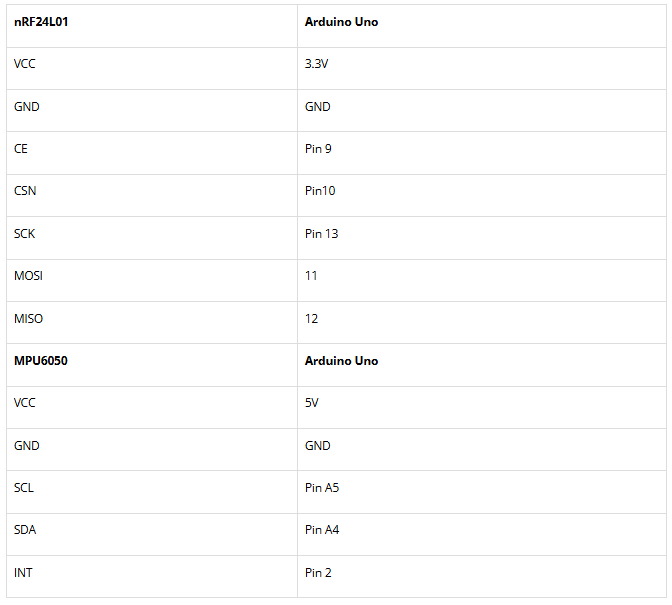

本課題的發送部分由MPU6050加速度計和陀螺儀、nRF24L01Transceiver和Arduino Uno組成。Arduino不斷地從MPU6050獲取數據，并將這些數據發送到nRF發射器。射頻發射器將數據傳輸?shù)江h(huán)境中。

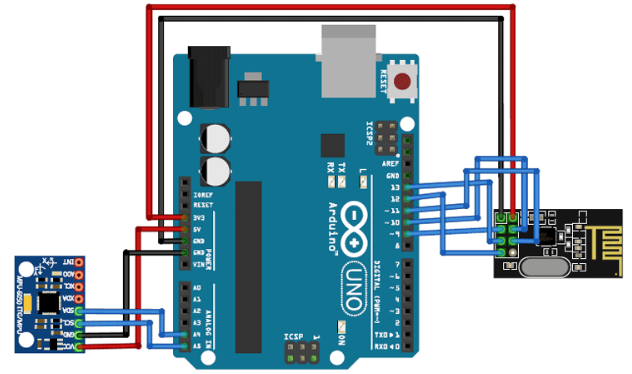

發射機部分的電路圖如下所示。

Arduino手勢控制汽車接收器電路

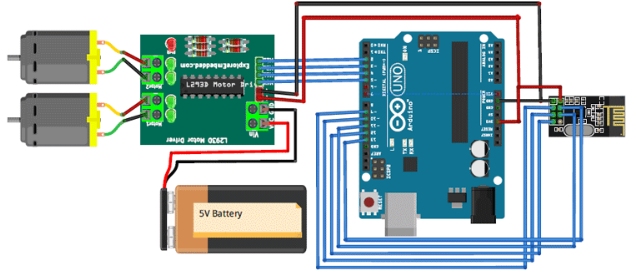

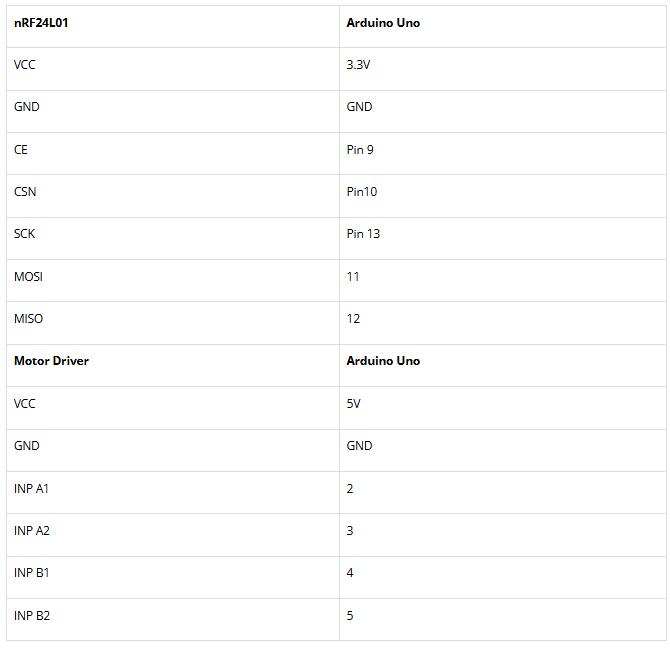

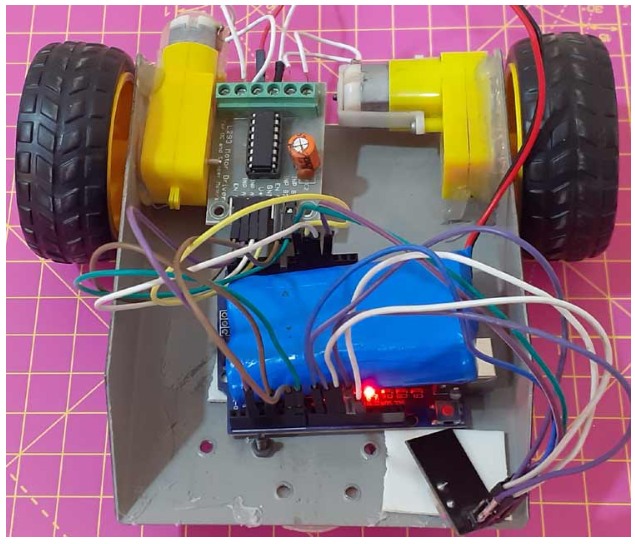

該手勢控制機器人的接收部分由Arduino Uno、nRF24L01收發器、2臺直流電機和電機驅動模塊組成。NRF24L01接收器接收來自發射器的數據并將其發送給Arduino。然后根據接收到的信號，Arduino移動直流電機。接收器部分的電路圖如下所示。
