ESP8266在構建基于物聯網的項目中非常受歡迎，但現在ESP32由于其低成本的BLE兼容功能而受到很多關注。它還配備了32個GPIO引腳和32位雙核CPU。雖然，它提供了很多功能，但在正常使用模式下，它似乎很耗電。當應用程序由市電供電時，不必著急，但是當它們由電池供電時，我們必須非常注意ESP32的功耗。

ESP32提供了不同的睡眠模式，使用它我們可以節省大量的電力，并且可以使用電池源運行我們的物聯網應用程序更長的時間。在本文中，我們將討論ESP32的不同睡眠模式，并將檢查在正常和深度睡眠模式下的電流消耗。要了解更多關于ESP32的信息，請查看各種基于ESP32的項目。

了解ESP32硬件

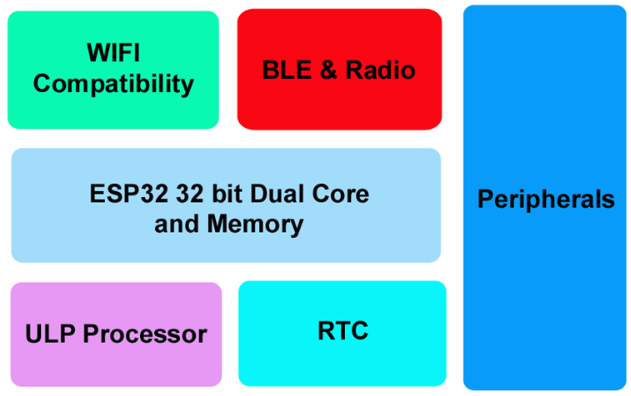

從上圖可以看出，ESP32配備了一個雙核32位微處理器，擁有448 KB的ROM， 520 KB的SRAM和4MB的閃存。此外，它具有內置的Wi-Fi模塊，藍牙，RTC和許多其他外圍設備，這使得它在使用ESP32的幾個物聯網應用中很受歡迎。

ESP32還有一個被稱為ULP的低功耗協處理器。ULP代表超低功耗，集成在ESP32板中。這個處理器的特點是它可以獨立于主核心處理器運行，它也可以訪問gpio和一些外圍設備。它也可以在ESP32處于深度睡眠模式時運行。當由電池供電時，這有助于節省大量電力。

ESP32睡眠模式

ESP32可以配置為五種不同的功率模式。每種模式都有不同的功耗額定值。ESP32的不同功率模式有：

?主動模式

?調制解調器睡眠模式

?淺睡眠模式

?深度睡眠模式

?休眠模式

ESP32不同功率模式的比較(根據pressif數據表)如下：

活躍的模式:

在ESP32的主動模式下，CPU、藍牙、Wi-Fi、無線電、RTC和ULP協處理器等所有器件都處于ON狀態。這是ESP32最低效的功耗模式。當設備由主電源供電時，首選此模式。根據快訊數據表，它聲稱在這種模式下電流消耗為95-240毫安。

Modem睡眠模式：

在這種模式下，除了Wi-Fi、藍牙、無線電模塊和外圍設備外，所有設備都處于活動狀態。這種模式在低速下消耗約2毫安，在高速下消耗約50毫安。

當模塊處于這種模式時，如果我們需要藍牙/Wi-Fi連接保持激活狀態，那么我們必須在一定的間隔間隔喚醒模塊，這將使模塊在激活模式和調制解調器睡眠模式之間切換。這種睡眠模式被稱為聯想睡眠模式。

淺睡眠模式：

在ESP32的淺睡眠模式下，數字外設、大部分RAM和cpu都是時鐘門控的。當輕睡眠模式退出時，外設和cpu恢復運行，它們的內部狀態被保留。時鐘門控是一種通過禁用觸發器的時鐘脈沖來節省數字電路功耗的技術，從而禁用開關狀態。由于切換狀態消耗大量的電力，因此如果您禁用它，我們可以節省大量的電力。

ESP32的這種電源模式消耗大約0.8 mA的電流。

深度睡眠模式：

ESP32的深度睡眠模式是非常有效的，消耗非常少的功率時，由電池供電。在這種模式下，一切都被關閉，包括CPU、Wi-Fi、藍牙、外圍設備等。只有ULP協處理器、RTC和RTC內存在此模式下打開。

我們可以用ULP編寫程序并將其存儲在它的RTC存儲器中，這樣它就可以訪問外設、定時器等。當在深度睡眠模式下工作時，ESP32可以通過使用定時器，外部中斷等事件喚醒。

ESP32深度睡眠功耗約為10-150uA電流，非常令人印象深刻。

冬眠:

在ESP32的這種模式下，除了RTC定時器和一些RTC GPIO引腳外，所有東西都被禁用，當模塊需要喚醒時，這些引腳將很有用。在這種模式下，沒有辦法保存任何數據，不像深度睡眠模式，我們可以使用RTC內存保存數據。

ESP32的這種電源模式消耗的電流最小，約為5ua。

ESP32深度睡眠模式硬件實現

在本節中，我們將實際演示ESP32的深度睡眠電源模式，并將其電流消耗與有源電源模式進行比較。有幾種方法可以喚醒ESP32模塊從深度睡眠模式，如定時器喚醒，觸摸喚醒，外部喚醒等。在本教程中，我們將專注于Timer喚醒。

在基于定時器的喚醒中，ESP32將進入深度睡眠模式，在一定的時間間隔后，ESP32將自動喚醒并恢復到正常狀態。這里我們還可以定義一些變量，這些變量可以存儲在RTC內存中，并且可以在每次重新啟動時使用。

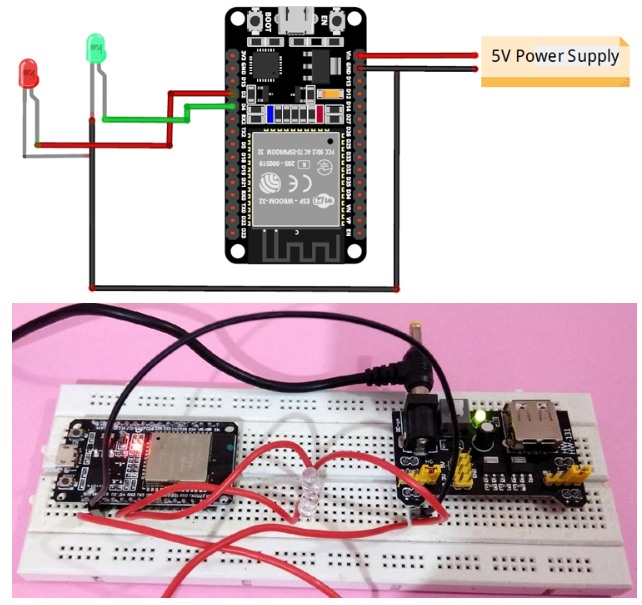

在這里，我們用ESP32連接了兩個led，并用面包板電源模塊為ESP32供電。在第一次啟動時，紅色LED將發光，這將表明ESP32首次啟動。之后，對于所有重啟，綠色LED將發光，這表明它在RTC內存中保留了啟動編號的值。

從深度睡眠中喚醒ESP32的編程

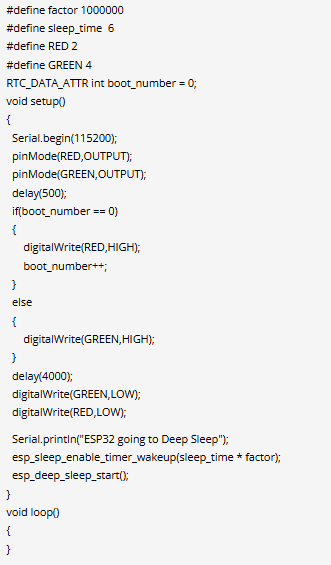

完整的代碼ESP32喚醒使用定時器在最后給出。下面是對代碼的逐步解釋，該代碼需要上傳到ESP32，以便使ESP32進入深度睡眠模式，然后使用Timer方法喚醒。

首先，我們需要定義睡眠時間，ESP32將進入深度睡眠。為此，首先設置轉換因子以將秒轉換為微秒。然后提供以秒為單位的睡眠時間間隔。在我的例子中，模塊將在6秒內進入深度睡眠模式。

接下來，在RTC內存中定義任意變量，以便在下次重新啟動時保存數據。為此，我們需要如下聲明。在我的情況下，我已經在串行監視器中顯示了ESP32的重啟次數。

然后創建一個條件檢查是否為第一次啟動。在第一次啟動時，紅色LED將發光，這將表明ESP32首次啟動。之后，對于所有重啟，綠色LED將發光，這表明它在RTC內存中保留了啟動編號的值。

在最后一步中，配置我們之前定義的深度睡眠定時器參數。這可以使用函數esp_sleep_enable_timer_wakeup來完成，然后調用函數esp_deep_sleep_start()來啟動ESP32的深度睡眠模式，如下所示。

ESP32睡眠模式測試

活躍的模式:

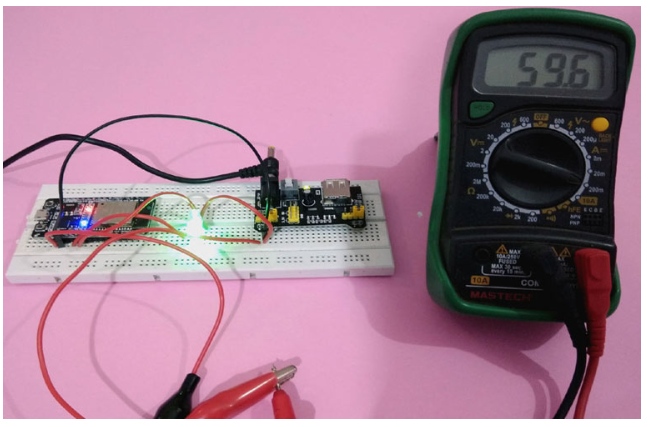

在這里，你可以看到在主動模式下的電流消耗量約為60mA。

ESP32深度睡眠模式：

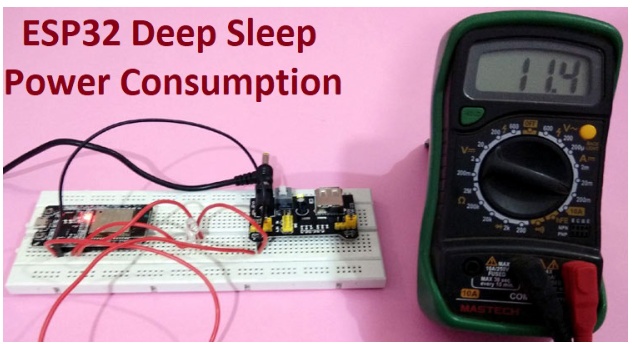

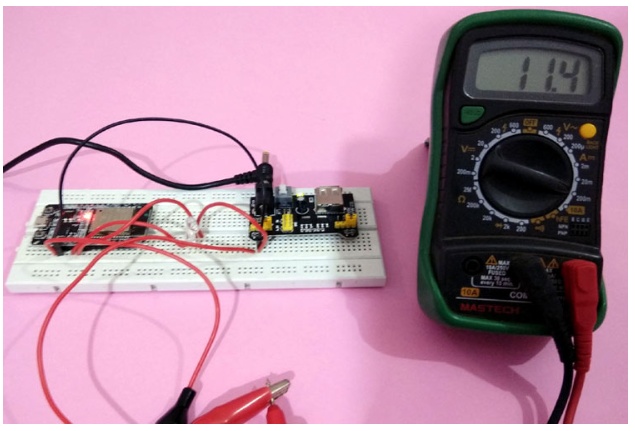

現在，將ESP32置于深度睡眠模式后，電流消耗顯著降低到11mA。

本文編譯自iotdesignpro
