如今，安全是我們最關心的問題，無論是與我們的資產，如車輛，房屋還是我們的孩子有關。在這種情況下，GPS跟蹤設備是非常有用的。它們可以很容易地用于跟蹤車輛或資產的實時位置，以防發生任何緊急情況，如盜竊、事故等。他們也可以和孩子們?cè)谝黄穑粉櫵麄兊奈恢谩?

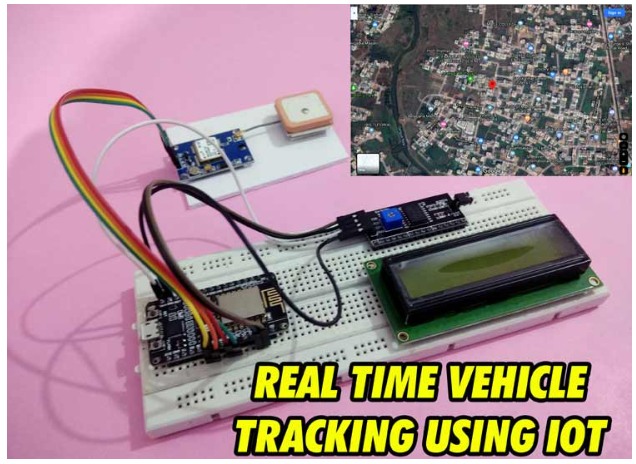

在這里，我們正在建造同樣的GPS跟蹤設備，從任何地方監控車輛的實時位置。在這里，ThingSpeak物聯網云將用于存儲車輛經過的位置歷史。我們之前使用NodeMCU ESP8266與GPS接口，并在網頁上顯示位置坐標。在這個物聯網車輛跟蹤系統中，我們還將在網頁上顯示一個鏈接，該鏈接將帶用戶到顯示車輛位置的谷歌地圖。

組件的要求

?ESP8266 NodeMCU - 1

?NE06M GPS接收機- 1

?16*2 LCD - 1

?16*2 LCD I2C模塊- 1

?電路試驗板

?連接器

?電力供應

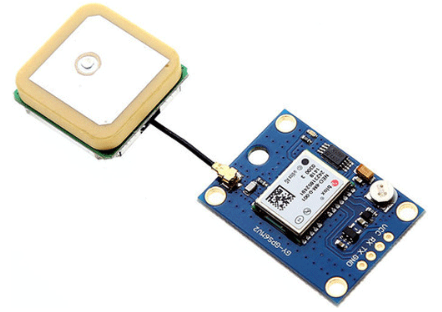

NEO6M GPS模塊

NEO-6M GPS模塊是一種流行的GPS接收器，內置陶瓷天線，提供強大的衛星搜索能力。該接收器能夠通過跟蹤多達22顆衛星來感知位置，并確定世界上任何地方的位置。通過板載信號指示燈，可以監控模塊的網絡狀態。它有一個數據備份電池，當主電源意外關閉時，模塊可以保存數據。

GPS接收器模塊內部的核心是u-blox的NEO-6M GPS芯片。它可以在50個頻道上跟蹤多達22顆衛星，并且具有非常令人印象深刻的靈敏度水平-161 dBm。這款50通道u- blox6定位引擎擁有不到1秒的首次定位時間(TTFF)。支持波特率4800 ~ 230400bps，默認波特率為9600。

特點:

?工作電壓：(2.7 ~ 3.6)V DC

?工作電流：67ma

?波特率：4800-230400 bps(默認9600)

?通訊協議：NEMA

?接口:UART

?外部天線和內置EEPROM。

GPS模塊輸出：

VCC：模塊輸入電壓引腳

GND：接地引腳

RX、TX：與單片機的UART通信引腳

車輛跟蹤系統電路圖

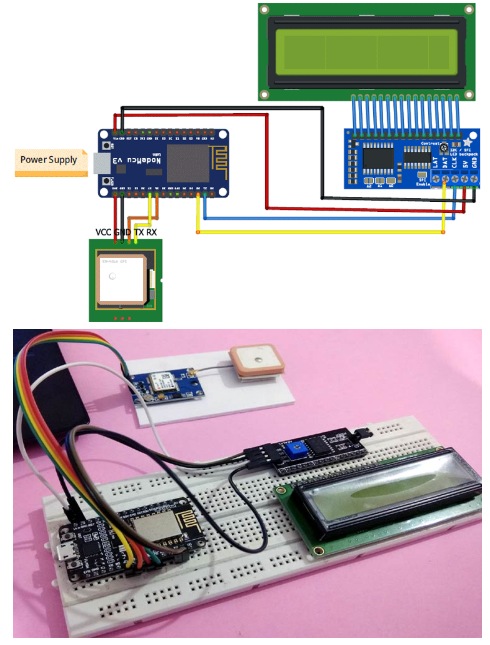

以下是基于物聯網的車輛監控系統的電路圖：

為物聯網車輛跟蹤系統設置ThingSpeak帳戶

根據上述電路圖成功完成硬件后，現在是時候建立物聯網平臺了，其中存儲了GPS坐標。在這里，我們使用ThingSpeak將緯度和經度數據存儲在云上，并以圖形方式可視化GPS數據。

ThingSpeak是一個非常流行的基于物聯網的云平臺，我們以前使用ThingSpeak構建了許多基于物聯網的項目。下面是設置ThingSpeak云的步驟。

第一步：注冊ThingSpeak

首先，如果你以前沒有Mathworks帳戶，請登錄并創建一個新的免費Mathworks帳戶。

第二步：登錄ThingSpeak

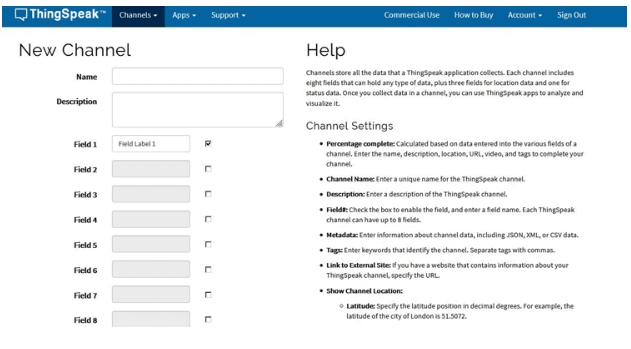

用你的憑證登錄ThingSpeak，然后點擊“新頻道”?，F(xiàn)在填寫項目的詳細信息，如名稱、字段名稱等。這里我們必須創建兩個字段名，如Latitude和Longitude。然后點擊“保存頻道”。

步驟3：記錄憑據

選擇已創建的通道并記錄以下憑據。

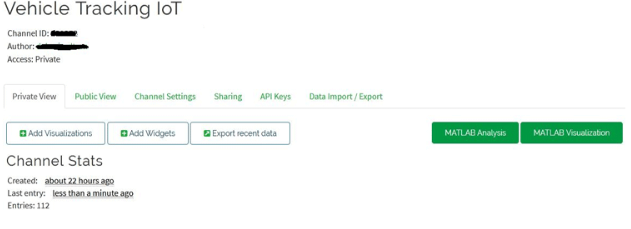

通道ID，它在通道視圖的頂部。

編寫一個API密鑰，可以在通道視圖的API Keys選項卡上找到。

車輛跟蹤系統的NodeMCU編程

成功完成硬件連接和ThingSpeak設置后，現在是時候?qū)SP8266 NodeMCU進行編程了。下面給出了完整代碼的逐步解釋。

要使用Arduino IDE將代碼上傳到NodeMCU，請遵循以下步驟：

1. 打開Arduino IDE，然后進入File - >Preferences - >Settings。

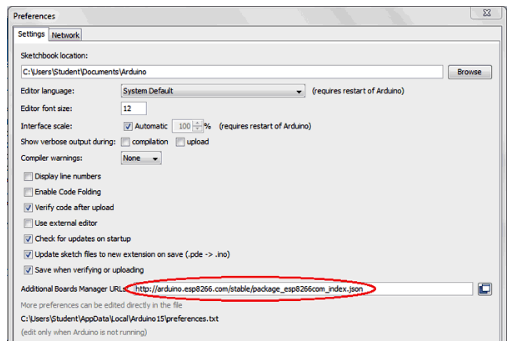

2. 在“附加板管理器URL”字段中鍵入，然后單擊“確定”。

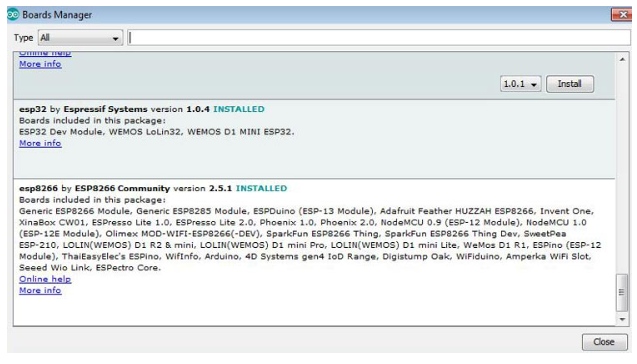

3. 現在轉到Tools > Board > Boards Manager。在“單板管理器”窗口中，在搜索框中輸入ESP8266，選擇最新版本的單板，單擊“安裝”。

4. 安裝完成后，進入“Tools ->Board ->”，選擇“NodeMCU 1.0(ESP-12E Module)”。現在您可以使用Arduino IDE對NodeMCU進行編程。

在Arduino IDE中設置好NodeMCU后，將代碼上傳到NodeMCU中。完整的代碼在本教程的末尾給出;這里我們一步一步地解釋代碼。

通過在代碼中包含所有所需的庫文件來啟動代碼，例如ESP8266WiFi.h用于ESP8266板，LiquidCrystal_I2C.h用于LCD， Wire.h用于I2C通信等。

在這里，增加了ThingSpeak.h庫來使用ThingSpeak平臺與NodeMCU和TinyGPS++.h庫用于使用GPS接收器模塊獲取GPS坐標。這個庫可以從這里下載。

對于16x2字母數字LCD使用I2C模塊，請使用LiquidCrystal_I2C類進行配置。這里我們必須傳遞地址、行號和列號，在我們的示例中分別是0x27、16和2。

現在，聲明網絡憑據——即SSID和密碼。需要將NodeMCU連接到互聯網。

現在，聲明GPS模塊的連接引腳，它是默認波特率，在我們的例子中是9600。

接下來，聲明ThingSpeak帳戶憑據，如通道號和之前記錄的寫入API。

然后聲明TinyGPSPlus和wiificlient類的對象。為了使用WiFiServer屬性，服務器對象被定義為端口號80。

在setup()中，聲明所有輸入引腳和輸出引腳。然后在LCD上打印歡迎信息，該信息將在項目初始化期間顯示。

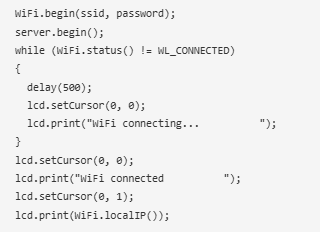

要將NodeMCU連接到互聯網，請調用WiFi。開始并傳遞網絡SSID和密碼作為參數。使用WiFi.status()檢查網絡連接是否成功，連接成功后，在LCD上打印帶有IP地址的消息。

然后使用保存的憑證連接到ThingSpeak平臺。為這個事情說話。使用Begin。

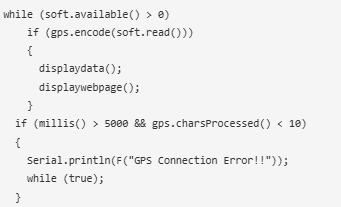

在loop()中，encode()用于確保接收到有效的GPS語句。當encode()返回“true”時，一個有效的句子剛剛改變了TinyGPS對象的內部狀態。當encode()返回true時，調用兩個函數displaydata()和display網頁()。

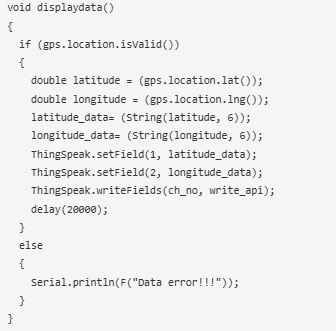

在displaydata()函數中，isValid()方法用于確保有效的緯度和經度接收，并將它們存儲在各自的變量中。然后將這些數據發送到ThingSpeak，使用setField()方法設置字段，并使用writeFields()方法將這些數據發送到云。

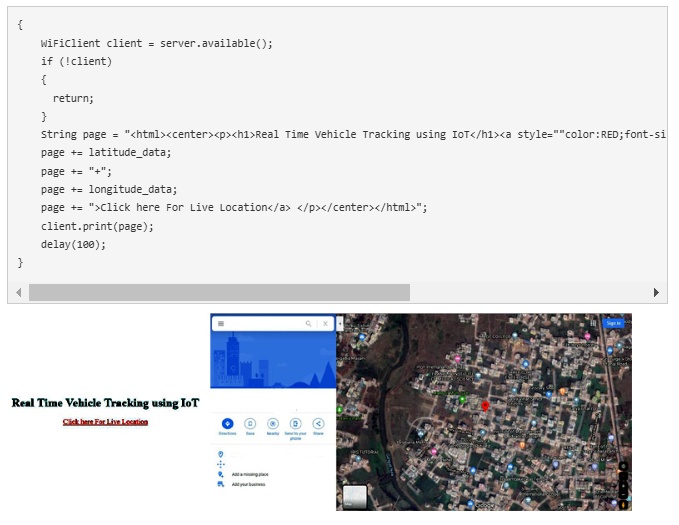

在display網頁()中，編寫HTML代碼，并使用client.print()以字符串格式發送到客戶端。此HTML代碼包含一個超鏈接，單擊該鏈接將帶您到指向履帶式車輛位置的谷歌地圖。

基于物聯網的車輛監控系統測試

連接硬件并上傳代碼后，只需接通電路，您將在LCD上看到一些通知消息?，F(xiàn)在打開web瀏覽器，輸入NodeMCU的IP地址。將有一個鏈接，將帶你到谷歌地圖與車輛的當前位置顯示在上面的圖片。Wi-Fi連接成功后，LCD上會顯示NodeMCU的IP地址。下面給出的視頻演示了完整的工作。

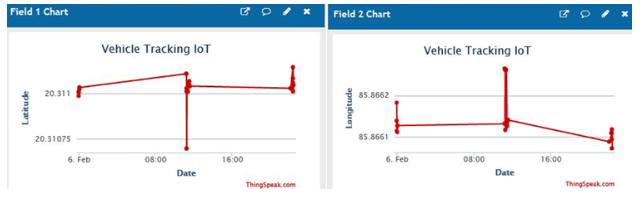

同時，ThingSpeak還將記錄車輛的經度和緯度，并將其顯示在下圖中：
