有沒有想過你的手機軟件是如何在駕駛時使用GPS定位你的位置的?這個問題的答案是，嵌入你手機中的一個小型GPS模塊與衛星網絡通信，以確定你手機的位置。在這個項目中，我們將了解GPS模塊是如何工作的，我們將了解一種流行的GPS接收器模塊NEO 6M，該模塊與手機中使用的模塊大小不同，但工作原理相同。通過使用GPS接收器模塊和Thingspeak物聯網平臺提供的信息，我們將嘗試在圖表上繪制數據。除此之外，我們還將通過使用Thingspeak- Matlab可視化中的inbuild函數生成URL來可視化衛星視圖地圖上的位置(需要編碼，在代碼說明部分進行解釋)。通過使用這個URL，任何瀏覽器的任何人都可以跟蹤它所連接的GPS設備的位置。如果你正在尋找一個簡單的解決方案，你也可以看看NodeMCU GPS Webserver項目，它也非常類似于我們即將構建的。

組件的要求

?NEO 6M GPS模塊

?節點單片機

?連接電線

GPS模塊是如何工作的?

GPS是全球定位系統的縮寫，是一種全球性的無線電導航系統。為了跟蹤設備的位置，GPS跟蹤系統使用全球?qū)Ш叫l(wèi)星系統(GNSS)網絡。該網絡由一系列衛星組成，這些衛星使用微波信號傳輸數據，這些數據將被GPS接收器模塊接收。

GPS衛星星座由24顆繞地球運行的GPS衛星組成。這些衛星的定位方式是，在任何時候，至少有6顆衛星處于地球表面任何地方的視線范圍內。當涉及到GPS設備的精確定位時，該系統遵循一個簡單的數學原理，稱為三邊定位。

例如，考慮衛星a。當您打開移動GPS時，它會接收衛星a的當前時間和位置。現在接收器通過計算信號的時間和速度(信號的速度等于光速)來計算到衛星A的距離。接收器現在知道它必須位于由衛星A的距離形成的圓上。現在，GPS接收器從另一顆衛星獲得數據，假設是衛星B。通過使用衛星B提供的數據，它知道它必須位于這兩個圓(由衛星A和衛星B組成)之間的交互點上。現在，它從第三顆衛星獲取數據來精確定位。這種利用衛星的時間和位置等數據來確定你的位置的過程被稱為三邊定位。

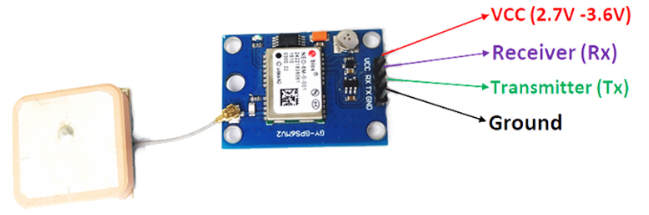

NEO 6M GPS接收器模塊

因此，現在在我們的項目中，我們將使用NEO 6M GPS接收器模塊，它由50個通道組成。這些頻道就像房間，每個頻道可以容納每個衛星的一個頻率。這些信道通常是并行操作的，這使得接收機在移動時保持精度。首次定位時間(TTFF)是接收衛星信號和導航信號并使用該數據計算位置所需的時間。NEO 6M的TTFF在冷啟動和熱啟動時為27秒，熱啟動時為1秒。

在工作條件方面，最大工作電壓為3.6V，最小工作電壓為2.7V。NEO 6M模塊的平均供電電流為39mA。在一些模塊中，有一個內置的3.3V穩壓器。因此，我們可以將模塊連接到5V以獲得最大性能。在通信方面，該模塊采用UART，可以方便地與任何MCU (Node MCU)進行通信。連接部分在電路圖部分討論。

測試Neo 6M GPS模塊

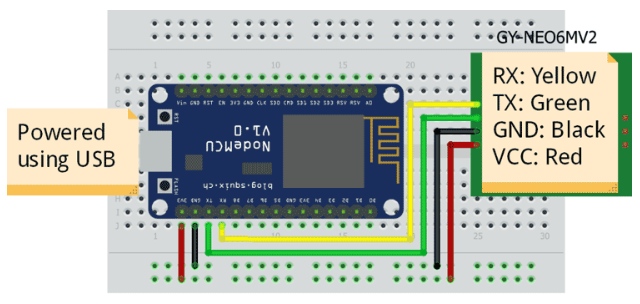

要知道GPS模塊是否工作，請按照如下電路圖連接模塊，并上傳空代碼。注意，如果您上傳的是空代碼，那么串行通信將使用nodeMCU的默認TX和RX引腳進行。要檢查串行監視器上的數據，請相應地更改電路，即將GPS模塊的RX和TX連接到NodeMCU的RX和TX，如下所示

上傳空代碼后，打開串口監視器。到目前為止，您應該看到屏幕上打印了一些值。等等，它們不是正確的值。如果您觀察，您可以發現輸出中缺少一些位。首先，模塊需要一些時間才能給出正確的值。注意：如果GPS模塊開始閃爍，則表示該模塊正在接收值。下圖顯示了接收到的數據中缺少一些位的情況。

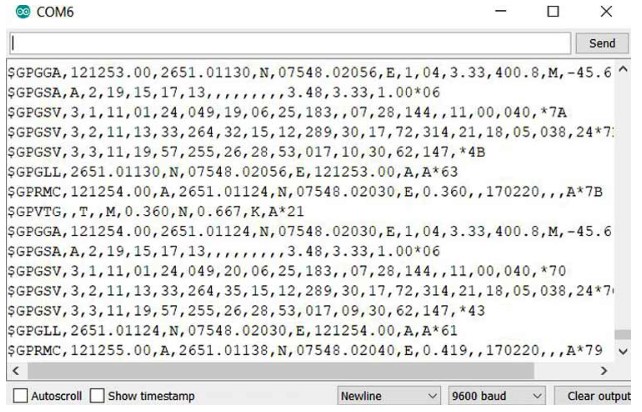

如果數據沒有丟失位，則數據將如下圖所示。

您看到的上述數據是用NMEA格式表示的數據。NMEA代表國家海洋電子協會。這種標準數據格式被所有GPS制造商所支持，就像計算機制造商的ASCII一樣。

GPGSV -顯示當前的GPS衛星

1 =此周期內該類型消息的總數

2 =留言號

3 =正在查看的sv的總數

4 = SV PRN號

5 =仰角，最高90度

6 =方位角，從真北000到359度

7 =信噪比，00-99 dB(不跟蹤時為空)

8-11 =第二個SV信息

12-15=第三SV信息

16-19=第四個SV信息

GPGLL -地理定位，緯度和經度。例如：$GPGLL,4815.45，N,12311.12，W,215455，A

GPS跟蹤器電路圖

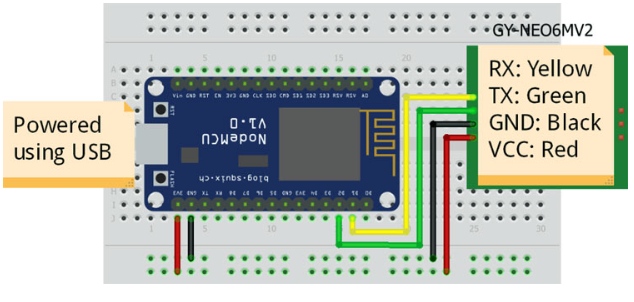

節點MCU與NEO 6M模塊之間的連接非常簡單。NEO 6M模塊的VCC和GND引腳連接到面包板的正負電源軌，節點MCU的3v3和GND引腳連接到面包板的正負電源軌，如下圖所示。NEO 6M的RX和TX引腳連接到節點MCU的D1和D2引腳。Node MCU采用USB供電方式。

設置Thingspeak

首先，如果你是一個新用戶，注冊一個thingspeak帳戶。我們已經用Thingspeak構建了很多有趣的項目，你也可以去看看。

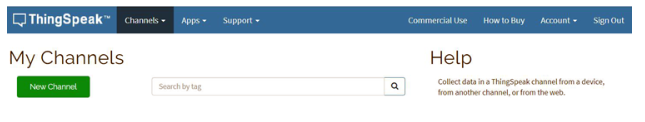

注冊后，選擇頻道。選擇通道后，選擇“新建通道”。

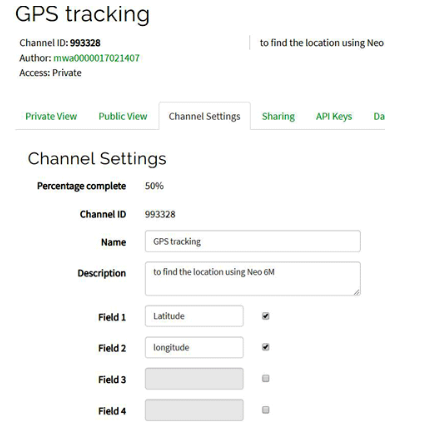

選擇新通道后，將加載下面的頁面。輸入詳細信息和適當?shù)淖侄蚊Q，然后單擊保存。

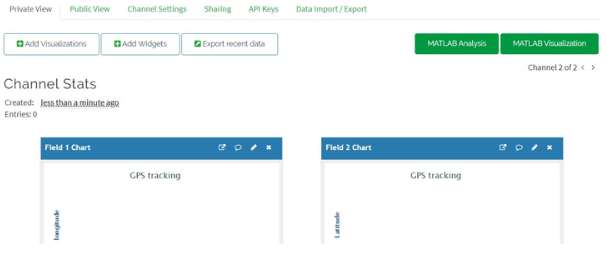

選擇保存后，將加載下面的頁面?，F(xiàn)在選擇選項API密鑰

選擇API密鑰后，將加載以下頁面?，F(xiàn)在，記下通道ID，寫鍵和讀鍵。在nodeMCU編程中使用Write鍵，而在Matlab可視化程序中使用Read鍵。

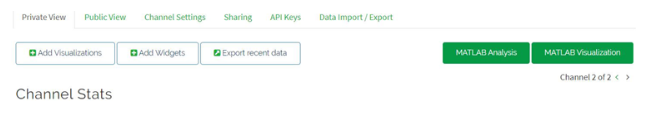

之后，選擇私有視圖選項并單擊Matlab可視化選項。

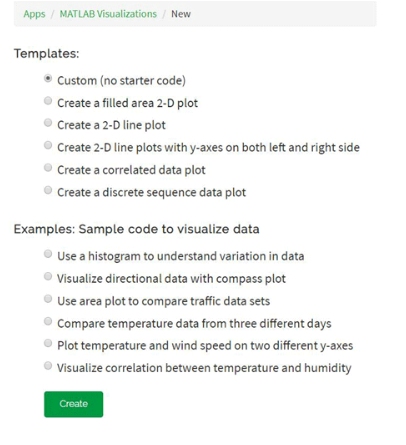

現在，下面的頁面將被加載。不做任何更改，然后選擇Create。

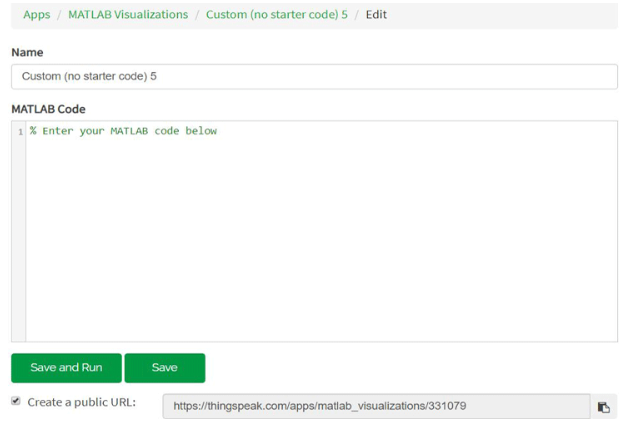

現在，您將加載一個頁面，您可以在其中編寫代碼，使用緯度和經度在地圖上指出位置。復制粘貼本文提供的代碼，并更改所需的值(讀取密鑰和通道ID)。

檢查“創建公共URL”框，以便任何人都可以使用此URL找到設備的位置。

接下來，我們需要兩種不同類型的程序。一個代碼處理從GPS模塊獲取數據，然后將數據傳輸?shù)絫hingspeak。第二個代碼處理使用發送給thingspeak的數據指向地圖上的位置。第一個代碼是用Arduino IDE編寫的，而第二個代碼是用thingspeak Matlab可視化編寫的。

在進入代碼解釋之前，需要下載某些庫，這些庫有助于將原始數據(NMEA格式)轉換為可理解的數據。首先，使用提供的鏈接下載tinyGPS庫。接下來，通過在庫管理器中搜索下載thingspeak庫。下載MathWorks提供的那個。

NodeMCU程序讀取GPS數據并發送給Thingspeak

完整的程序可以在本頁底部找到，相同的解釋如下。下面的代碼片段用于包含庫，這些庫是我們的代碼正常工作所需的，并且將GPIO引腳4和5設置為NodeMCU的RX和TX引腳。設置GPS波特率為9600。

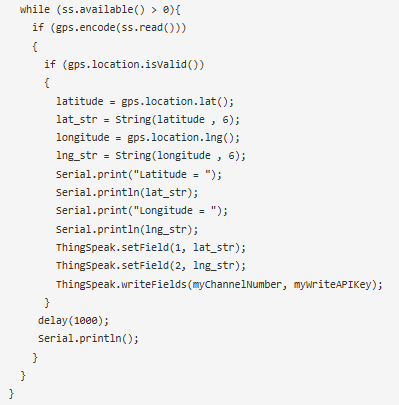

以下代碼僅在有來自GPS模塊的傳入數據時運行。代碼對數據進行編碼，如果編碼后的數據有效，則考慮該數據，并進行進一步的計算以將NMEA數據轉換為可理解的數據。下面的代碼只向thingspeak發送緯度和經度值。

Matlab ThingSpeak可視化代碼在地圖上顯示位置

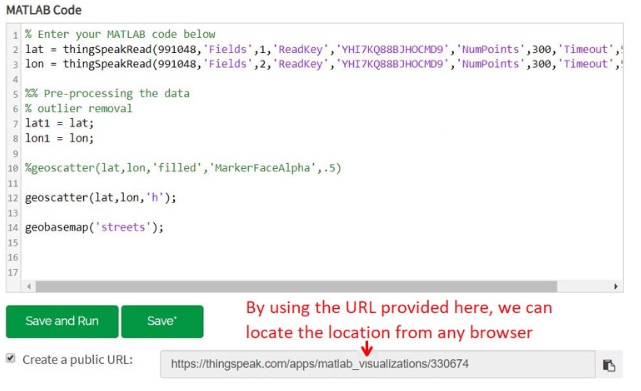

現在，我們必須編寫一個代碼，它可以通過使用緯度和經度值在地圖上指出位置，這些值被轉移到thingspeak中。下面的屏幕截圖顯示了示例URL。

下面的代碼獲取最后10個值的值，并將它們定位在地圖上。通過使用URL，該URL將在運行代碼后可用。要更改值的數量，它需要考慮更改寫在‘ NumPoints ’之后的值。

在下面輸入您的MATLAB代碼

下面的代碼使用由nodeMCU提供的緯度和經度在地圖上精確定位位置。

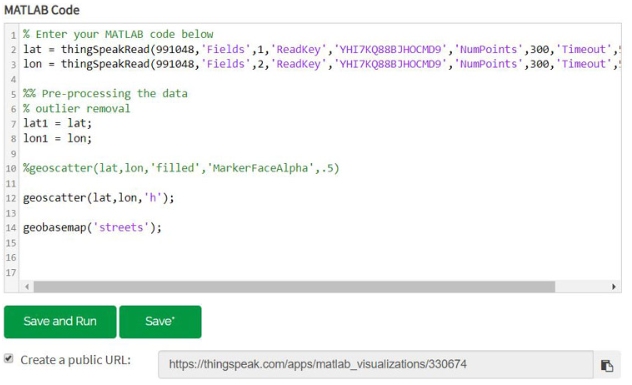

一旦您的編程完成，您的頁面應該看起來像下面所示

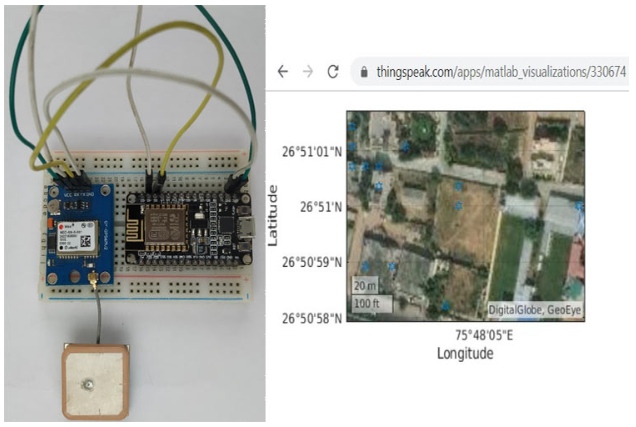

通過使用提供的URL，我在web瀏覽器中得到了下面的圖片。

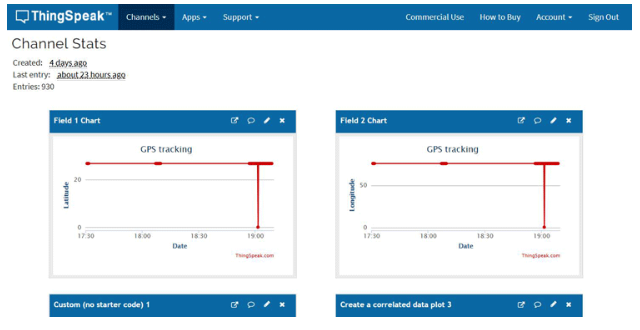

Matlab可視化從字段中獲取數據，然后在地圖上定位它們。下圖顯示了繪制在字段上的數據，這將進一步用于Matlab可視化。

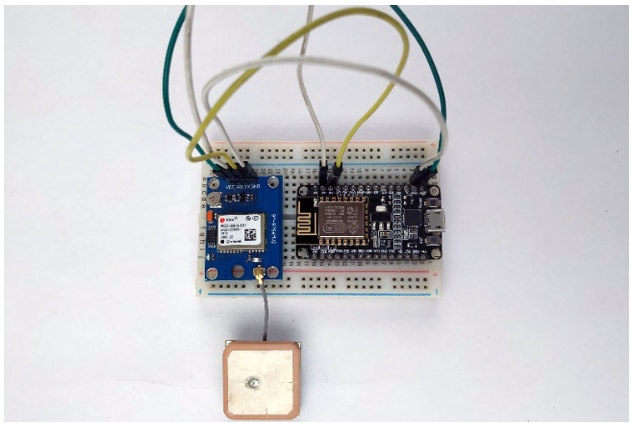

測試NodeMCU GPS跟蹤器

一旦啟動nodeMCU，串行監視器中看到的讀數可能不正確。它需要一些有限的時間來得到正確的讀數。如果GPS模塊開始閃爍，您將知道讀數是正確的。一旦nodeMCU與LAN連接，并且GPS數據有效，則該數據將被發送到thingspeak。您可以在Thingspeak的字段中查看正在更新的數據。通過使用我們在Matlab可視化中獲得的生成的URL，我們可以從任何瀏覽器跟蹤位置。
