基于物聯網的餐廳菜單訂購系統

時間：2024-11-18 14:58:23

關鍵字：物聯網 顯示器 Arduino Uno 藍牙

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]基于物聯網的訂餐系統正在取代餐館的傳統訂餐系統。餐館現在不再使用紙質菜單卡，而是在桌子上安裝觸摸屏顯示器，這樣顧客就可以直接從屏幕上選擇食物，輕松點餐。

基于物聯網的訂餐系統正在取代餐館的傳統訂餐系統。餐館現在不再使用紙質菜單卡，而是在桌子上安裝觸摸屏顯示器，這樣顧客就可以直接從屏幕上選擇食物，輕松點餐。

在這個項目中，我們正在使用Arduino構建一個基于物聯網的智能餐廳項目。這里使用TFT觸摸顯示器進行訂購，并使用HC-05藍牙模塊將數據發送到Arduino。Blynk應用程序被用作物聯網平臺，所有數據都被上傳，可以從世界任何地方進行監控。

組件的要求

?Arduino Uno

?2.4 " TFT液晶顯示屏

?HC-05藍牙模塊

餐廳菜單點單系統電路圖

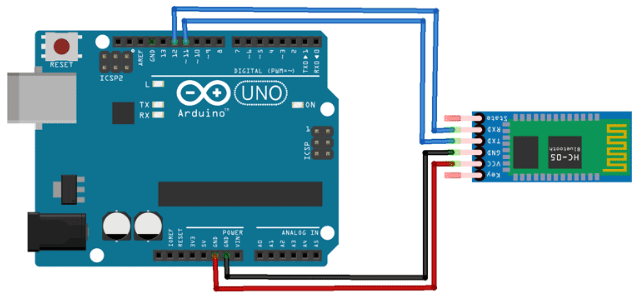

這個智能點餐系統的電路圖非常簡單，我們只需要用Arduino連接TFT顯示器和藍牙模塊。藍牙模塊的Vcc和GND引腳連接到Arduino的5V和GND引腳，TX和RX引腳連接到Arduino的數字引腳11和12。

2.4英寸TFT液晶屏是Arduino Shield，可以直接安裝在Arduino Uno上，如下圖所示。TFT顯示器有28個引腳，完全適合Arduino Uno，所以我必須在Arduino的背面焊接藍牙模塊。

為智能餐廳項目配置Blynk應用程序

從Google Play商店下載Blynk應用程序并創建一個新帳戶或登錄到您現有的帳戶。通過各種基于Blynk的物聯網項目了解更多關于使用Blynk的信息。

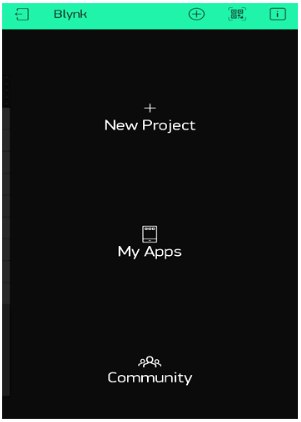

登錄后，首先點擊“New Project”啟動一個新項目。

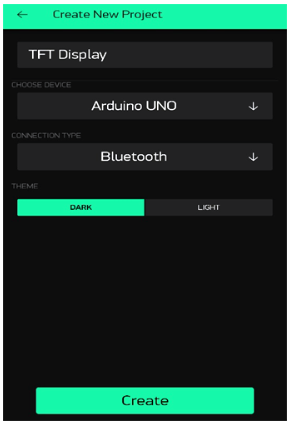

然后給你的項目起一個名字。在CHOOSE DEVICE選項中選擇“Arduino Uno”，在CONNECTION TYPE中選擇“Bluetooth”。然后點擊“創建”。

在此之后，Blynk將向注冊的電子郵件id發送授權。記下認證令牌代碼。它將在程序中使用。

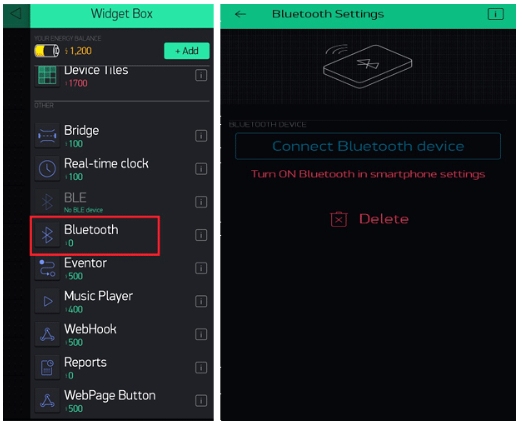

現在轉到Widget框，選擇“Bluetooth”小部件。點擊藍牙，然后點擊“連接藍牙設備”。在此之前，打開手機的藍牙，選擇“HC-05”，如果要求輸入密碼，就輸入1234。

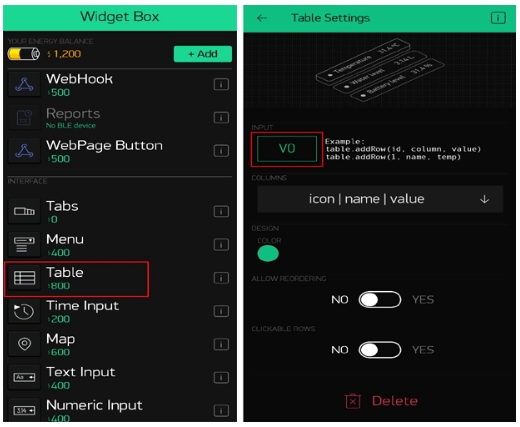

然后，再次轉到Widget框并選擇“Table”小部件。單擊Table小部件并選擇虛擬引腳‘ V0 ’作為輸入。

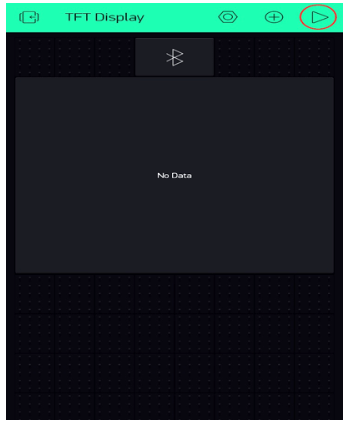

現在點擊“Play”按鈕來運行項目。

代碼的解釋

完整的代碼為這個智能餐廳項目使用Arduino給出在頁面的末尾。這段代碼有三個部分。一個是創建餐廳菜單的UI，第二個是檢測觸摸，第三個是根據用戶觸摸的按鈕將數據發送給Blynk應用。這里我們將解釋所有重要的功能。

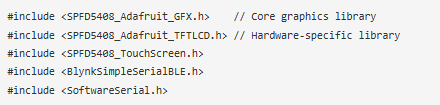

通過包含所有必需的庫開始編寫代碼。這里我們使用的是SPFD5408庫，它是原始Adafruit庫的修改版本。除了SPFD庫之外，還使用了Blynk和Software Serial庫。因此，在繼續之前，請?jiān)贏rduino IDE中安裝所有三個庫。

之后，定義X和y軸的校準值。這里使用的是庫中給出的默認值。如果你認為你的屏幕觸摸不能正常工作，你可以使用你的校準值。

在包含庫并定義一些重要參數之后，是時候創建餐廳菜單的UI了。這里我們創建了一個簡單的UI，總共有9個按鈕。在9個按鈕中，6個按鈕是用來點不同的菜，其余3個按鈕是用來叫服務員、要水和結賬的。

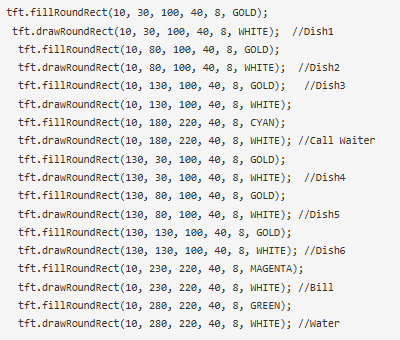

這里fillRoundRect和drawRoundRect函數用于繪制按鈕。您可以使用可用的函數繪制線條，矩形，圓圈，字符，字符串和更多。tft的語法和解釋。drawwroundrect函數如下：

地點:

x0=矩形起始點的X坐標

y0=矩形起始點的Y坐標

w =矩形的寬度

h =矩形的高度

半徑=圓角的半徑

color =矩形的顏色。

創建按鈕后，使用tft為它們命名。setCursor和tft。打印功能。

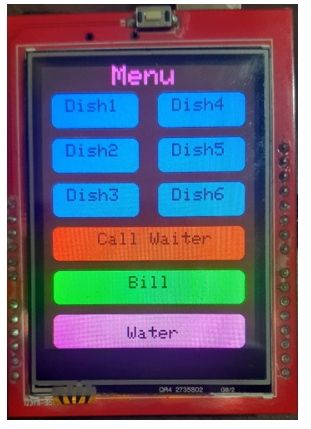

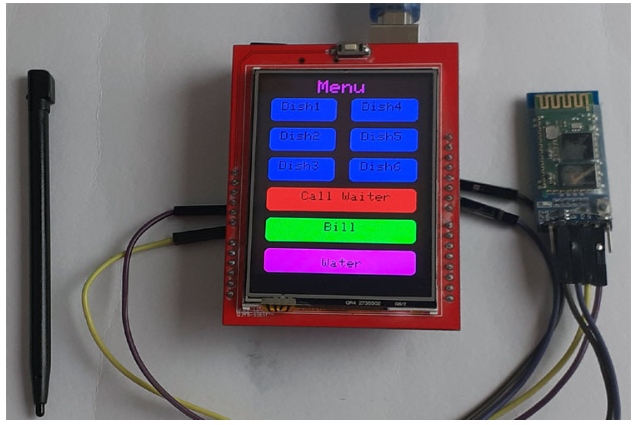

最后，餐廳菜單UI看起來像這樣：

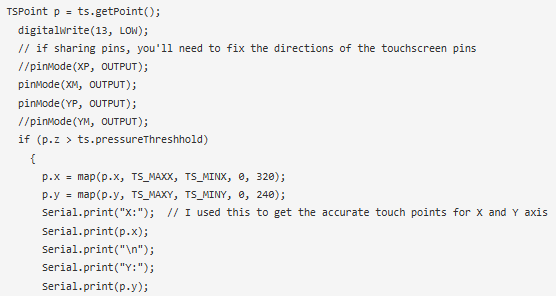

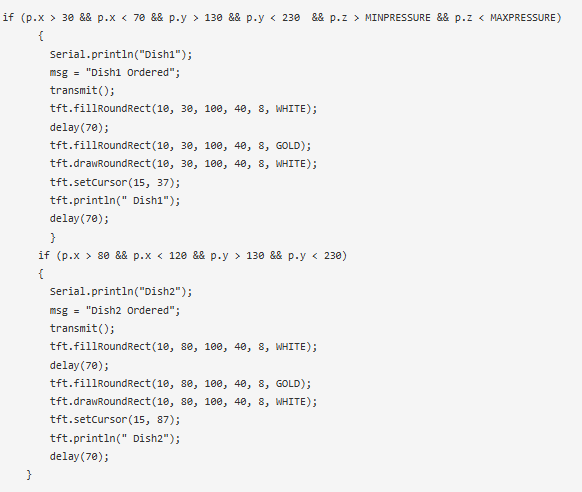

現在，在代碼的第二部分中，我們將檢測按鈕觸摸。為此，為每個按鈕定義精確的X和Y坐標，并使用ts.getPoint函數讀取原始ADC值，然后使用map函數將原始ADC值轉換為像素坐標。您可以使用Serial Monitor獲取每個按鈕的X和Y坐標，還可以使用屏幕布局預測每個按鈕的位置。
