本文將以詳盡的開關電源案例分析為手段，深入探討各類開關電源的工作原理和應用場景。首先，我們將聚焦于單端正激式開關電源，通過對其內部電路結構的剖析，揭示其如何實現高效穩定的電壓轉換。在此基礎上，我們將進一步分析自激式開關電源的特點，探討其在無外部驅動信號情況下如何實現自我振蕩和電壓輸出的過程。

接下來，本文將介紹推挽式開關電源，這種電源通過兩個開關管的交替工作，實現了對輸入電壓的雙向利用，從而提高了電源的效率和功率密度。此外，我們還將詳細闡述降壓式開關電源和升壓式開關電源的工作原理，這兩種電源分別適用于需要將電壓降低和升高的場合，為各種電子設備提供了靈活的電源解決方案。

最后，我們將關注反轉式開關電源，這種電源通過改變開關管的導通狀態，實現了輸出電壓的極性反轉，為某些特殊設備提供了必要的電源支持。通過這一系列案例分析，本文旨在幫助讀者深入理解各類開關電源的工作原理和應用特點，為實際工程應用提供有益的參考。

在全球對能源問題日益重視的背景下，電子產品的耗能問題逐漸凸顯，成為了亟待解決的焦點。傳統的線性穩壓電源雖然以其電路結構簡潔、工作穩定可靠而受到青睞，然而，其效率低(僅40%-50%)、體積龐大、銅鐵消耗量大、工作溫度高以及調整范圍有限等缺點也日益明顯。

為了克服這些局限，人類研制出了開關式穩壓電源，這一創新技術的出現，極大地提升了能源使用效率，甚至可以達到85%以上。不僅如此，開關式穩壓電源還具有寬穩壓范圍、高精度穩壓、無需電源變壓器等獨特優勢，成為了一種理想的穩壓電源選擇。

正是基于這些顯著優點，開關式穩壓電源在各類電子設備中得到了廣泛應用。本文將對各類開關電源的工作原理進行深入剖析，旨在更好地理解其工作原理，為未來的能源利用和電子設備發展提供參考。

一、開關式穩壓電源的基本工作原理

開關式穩壓電源的控制方式主要分為調寬式和調頻式兩種。這兩種方式各有特點，但在實際應用中，調寬式由于其優越的性能和經濟性而備受青睞。

調寬式開關穩壓電源，顧名思義，是通過調整開關管的導通時間來調節輸出電壓的穩定。這種方式的優點是響應速度快，輸出電壓的紋波小，且易于實現。在開關電源集成電路中，絕大多數都是采用脈寬調制型，即PWM(Pulse Width Modulation)技術。

PWM技術是一種非常有效的電源控制技術，它通過不斷地調整開關管的導通時間，即脈沖寬度，來保持輸出電壓的穩定。當輸出電壓升高時，控制器會減小開關管的導通時間，從而降低輸出電壓;反之，當輸出電壓降低時，控制器會增加開關管的導通時間，以提高輸出電壓。通過這種方式，PWM技術能夠實現對輸出電壓的精確控制。

除了PWM技術外，調頻式開關穩壓電源也是一種常見的控制方式。它通過改變開關管的開關頻率來調節輸出電壓。然而，由于調頻式開關穩壓電源在實現上相對復雜，且對元器件的要求較高，因此在實際應用中并不如調寬式廣泛。

綜上所述，調寬式開關穩壓電源是目前使用最為廣泛的一種電源控制方式。其基于PWM技術的實現方式具有響應速度快、輸出電壓穩定、紋波小等優點，因此在各種電子設備中得到了廣泛應用。

開關電源就是用通過電路控制開關管進行高速的導通與截止。

將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓!轉為高頻交流電的原因是高頻交流在變壓器變壓電路中的效率要比50HZ高很多.所以開關變壓器可以做的很小，而且工作時不是很熱!!成本很低.如果不將50HZ變?yōu)楦哳l那開關電源就沒有意義。

開關電源的工作流程是：

電源→輸入濾波器→全橋整流→直流濾波→開關管(振蕩逆變)→開關變壓器→輸出整流與濾波。

交流電源輸入經整流濾波成直流

通過高頻PWM(脈沖寬度調制)信號控制開關管，將那個直流加到開關變壓器初級上

開關變壓器次級感應出高頻電壓，經整流濾波供給負載

輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的

交流電源輸入時一般要經過扼流圈一類的東西，過濾掉電網上的干擾，同時也過濾掉電源對電網的干擾;

在功率相同時，開關頻率越高，開關變壓器的體積就越小，但對開關管的要求就越高;

開關變壓器的次級可以有多個繞組或一個繞組有多個抽頭，以得到需要的輸出;

一般還應該增加一些保護電路，比如空載、短路等保護，否則可能會燒毀開關電源。

主要用于工業以及一些家用電器上，如電視機，電腦等

開關電源原理分析

a》 開關S開通后，變壓器繞組N1兩端的電壓為上正下負，與其耦合的N2繞組兩端的電壓也是上正下負。因此VD1處于通態，VD2為斷態，電感L的電流逐漸增長;

b》 S關斷后，電感L通過VD2續流，VD1關斷.S關斷后變壓器的激磁電流經N3繞組和VD3流回電源，所以S關斷后承受電壓。

c》 變壓器的磁心復位：開關S開通后，變壓器的激磁電流由零開始，隨著時間的增加而線性的增長，直到S關斷。為防止變壓器的激磁電感飽和，必須設法使激磁電流在S關斷后到下一次再開通的一段時間內降回零，這一過程稱為變壓器的磁心復位。

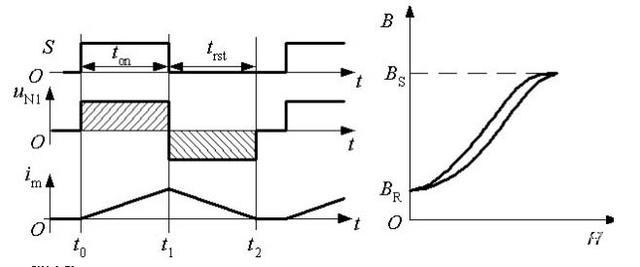

正激電路的理想化波形：

變壓器的磁心復位時間為：

Tist=N3*Ton/N1

輸出電壓：輸出濾波電感電流連續的情況下：

Uo/Ui=N2Ton/N1T

磁心復位過程：

2、反激電路

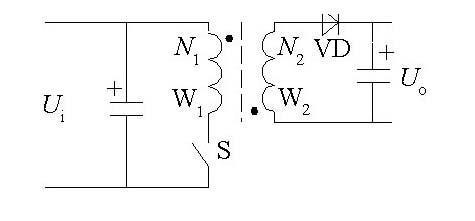

反激電路原理圖

反激電路中的變壓器起著儲能元件的作用，可以看作是一對相互耦合的電感。

工作過程：

S開通后，VD處于斷態，N1繞組的電流線性增長，電感儲能增加;

S關斷后，N1繞組的電流被切斷，變壓器中的磁場能量通過N2繞組和VD向輸出端釋放.S關斷后的電壓為：us=Ui+N1*Uo/N2

反激電路的工作模式：

電流連續模式：當S開通時，N2繞組中的電流尚未下降到零。

輸出電壓關系：Uo/Ui=N2ton/N1toff

電流斷續模式：S開通前，N2繞組中的電流已經下降到零。

輸出電壓高于上式的計算值，并隨負載減小而升高，在負載為零的極限情況下， ，因此反激電路不應工作于負載開路狀態。
