之前我們學習了使用樹莓派和OpenCV的人臉識別。今天我們就用這兩個來用python構建一個車牌識別系統。實時車牌檢測和識別對于自動收費站，找出交通規則違規者以及解決其他與車輛相關的安全問題非常有用。

所以在本教程中，我們將建立一個實時車牌識別系統使用樹莓派和派相機。該系統采用OpenCV和光學字符識別技術實現車牌的自動識別和讀取。Pi相機模塊連續捕獲幀，當按下鍵盤上的一個鍵時，它將最后一幀保存為新圖像。然后利用OpenCV中的輪廓函數對車牌進行檢測。最后，樹莓派裁剪出特定區域，并執行光學字符識別來讀取車牌號碼。

組件的要求

?覆盆子π

?π的相機

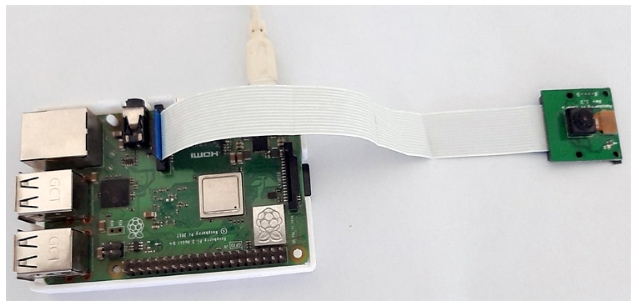

這里只使用樹莓派和Pi相機來構建這個樹莓派車牌識別系統。我們之前使用樹莓派相機，并使用它構建了一些項目，如Web控制樹莓派監控機器人，基于物聯網的智能Wi-Fi門鈴，智能閉路電視監控系統等。

要了解有關如何將Pi相機與樹莓派接口的更多信息，請遵循我們之前的教程。

車牌識別的先決條件

這里我們使用OpenCV庫來檢測和識別車牌，使用Tesseract庫來讀取字符。因此，在繼續之前，首先安裝OpenCV、Tesseract和其他必需的庫。我們之前在樹莓派項目中使用了OpenCV進行人臉識別。

在樹莓派3上安裝OpenCV

這里使用OpenCV庫來檢測和識別人臉。要安裝OpenCV，首先要更新樹莓派。

然后使用以下命令安裝所需的依賴項，以便在樹莓派上安裝OpenCV。

之后，使用下面的命令在樹莓派上安裝OpenCV。

安裝超正方體

要安裝Tesseract，首先，使用下面的命令配置Debian軟件包：

之后，使用apt-get選項安裝Tesseract OCR(光學字符識別)。

之后，使用pip安裝pytesseract。

之后，使用下面的命令安裝PYTTSX3庫，用于文本到語音的轉換：

安裝imutils

imutils用于使基本的圖像處理功能，如平移、旋轉、調整大小、骨架化和顯示Matplotlib圖像更容易使用OpenCV。使用以下命令安裝imutils：

SMTP郵件設置樹莓派車牌識別

SMTP (Simple Mail Transfer Protocol)是在TCP/IP網絡上提供電子郵件服務的標準協議。該服務器提供接收和發送電子郵件消息的功能。當樹莓派檢測并識別車牌時，我們使用SMTP發送郵件。

要在樹莓派上使用SMTP服務，我們首先必須在樹莓派上安裝SMTP庫。使用下面的命令來安裝：

現在我們必須編輯配置文件。為此，使用以下命令打開配置文件：

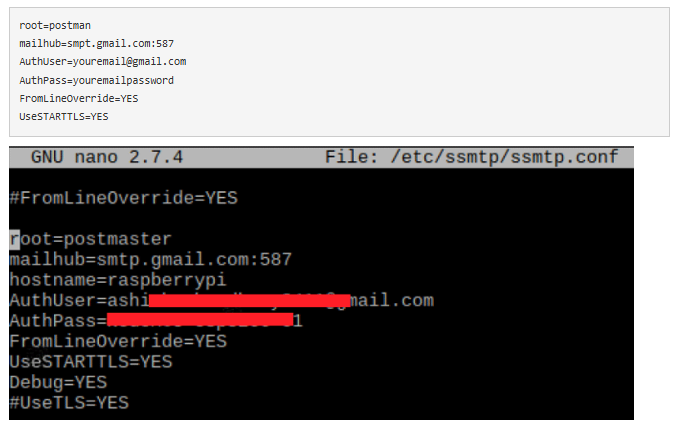

然后加上下面的行。不要忘記添加您的電子郵件和電子郵件密碼。

用樹莓派進行車牌識別的Python編程

車牌識別OpenCV python代碼涉及三個主要步驟。第一步是車牌檢測。利用輪廓函數檢測圖像中的矩形物體，找到車牌號碼。第二步是字符分割。一旦輪廓檢測到車牌，我們必須裁剪出來，并保存為一個新的圖像。最后一步是字符識別。我們將對裁剪后的圖像執行光學字符識別來檢測數字。

完整的python車牌識別代碼在本頁末尾給出。我們?cè)谶@里解釋代碼。

在代碼的開頭，為這個項目導入所需的包。

然后初始化相機對象，將分辨率設置為(640,480)，幀率設置為30 fps。

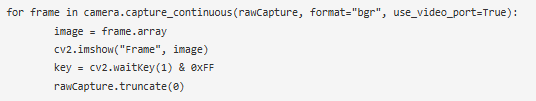

然后使用capture_continuous函數開始從樹莓派相機捕獲幀。我們使用鍵盤鍵‘ S ’來捕捉一個特定的幀。

當鍵盤鍵被按下時，它將占用最后一幀。在捕獲最后一幀后，它將使用雙邊過濾器功能從捕獲的圖像中刪除不需要的細節。

去除不需要的細節后，使用Canny Edge Method進行邊緣檢測。

現在我們將在圖像上尋找輪廓。然后將檢測到的輪廓由大到小進行排序。

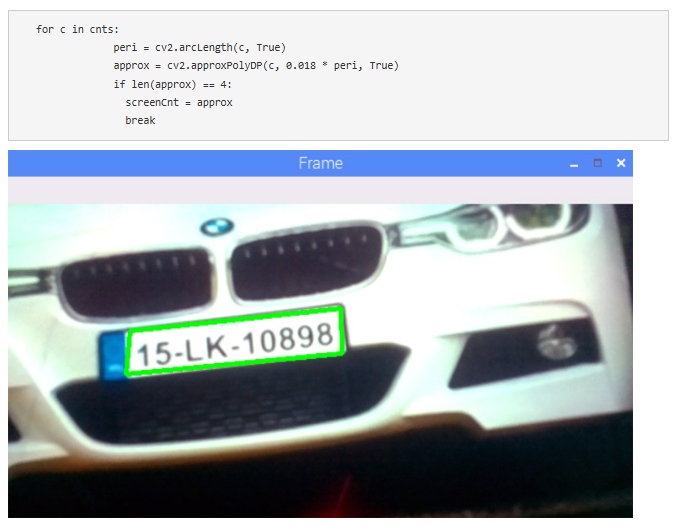

樹莓派可以找到多個輪廓，所以我們需要在得到的結果中搜索一個有四個邊的矩形輪廓和一個閉合圖形來過濾車牌輪廓。

找到車牌后，把除車牌以外的所有東西都遮起來

在對除車牌區域外的整個圖像進行屏蔽后，我們將裁剪出車牌區域并將其保存為新圖像。

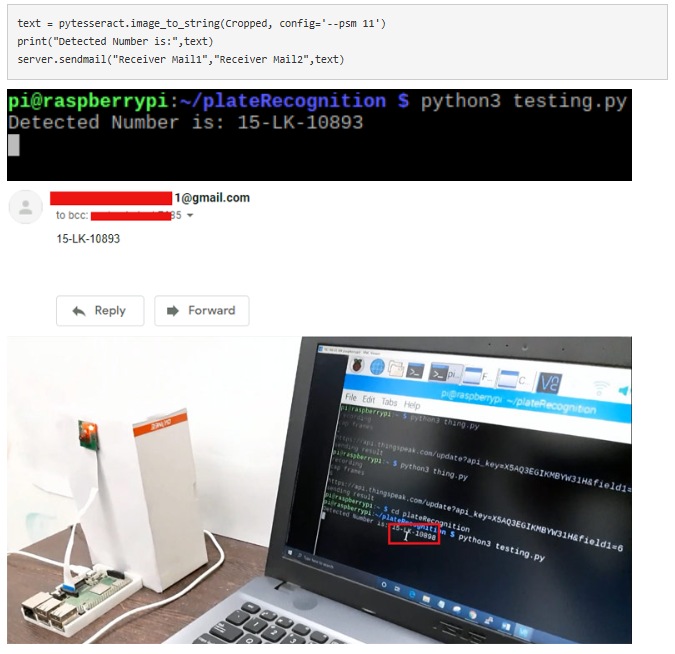

現在，在最后一步中，使用Tesseract庫從車牌圖像讀取字符，并將識別的字符存儲在“text”變量中。如前所述，當Pi檢測到車牌時，我們也會發送郵件。因此，車牌信息將發送到上述電子郵件地址。發送郵件的代碼如下。

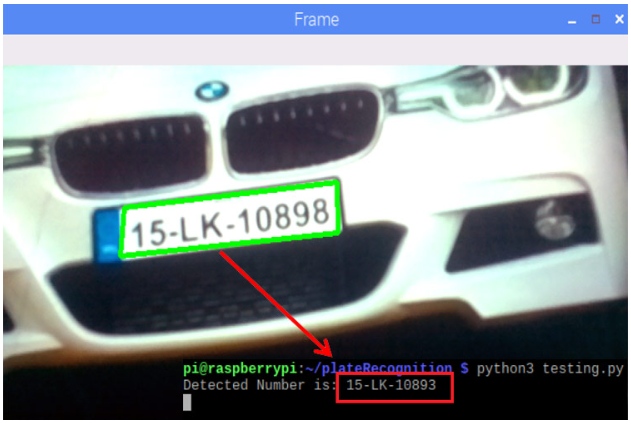

這是如何使用Python和樹莓派構建車牌識別。這個項目的結果不會100%準確。有時它無法檢測到車牌，或者有時它讀取一些垃圾值。結果很大程度上取決于圖像質量和圖像方向。
