在第 1 部分中，我們探討了管理高速 SerDes 通道的基本特征。本文重點討論需要額外分析、建模和補償?shù)默F(xiàn)實問題，例如寄生效應和阻抗失配。

本系列第一部分中描述的簡單情況在實際應用中很少見。當高頻信號通過非理想路徑(例如 PCB 通孔)時，事情會變得更加復雜，PCB 通孔充當從 PCB 一層到另一層的導體，從而產生阻抗變化。

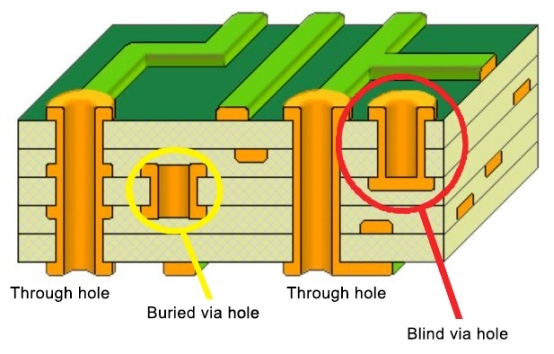

圖 1展示了 PCB 中常見的層、走線和過孔。除了每次轉換時的阻抗變化外，信號還受到自電容和互電容和電感的寄生效應的影響。

圖 1這些是 PCB 中常見的層、走線和過孔。

對于許多應用，我們可以使用稱為“集總元件”的技術創建一個模型來解釋這些影響，該技術試圖捕獲任何系統中存在的組合寄生電感、電容、交流皮膚電阻和直流電阻(圖 2))。寄生電容 (Cdx) 可以改變通道的電流分布，從而導致傳輸線的特性阻抗發生變化，進而導致 Zo(行進電壓與行進電流之比)發生變化。

圖 2集總元件技術試圖捕獲組合的寄生電感、電容、交流皮膚電阻和直流電阻。

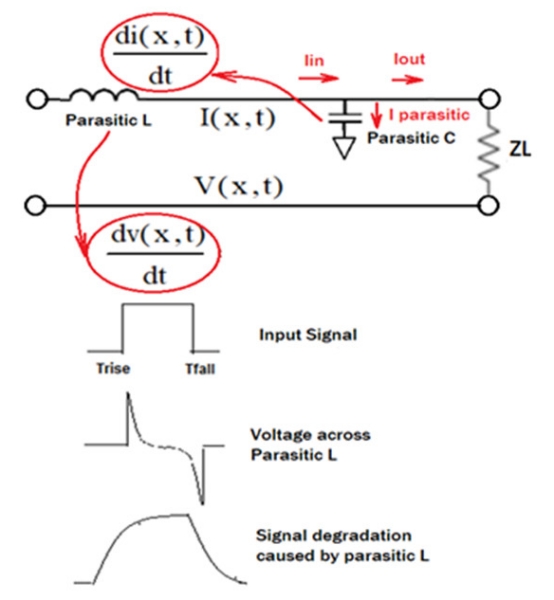

圖 3說明了當集膚效應降低輸入信號的幅度時，通道中存在的寄生電感如何降低負載兩端電壓的上升和下降時間。除非以某種方式得到補償，否則這些寄生效應會降低接收器電路準確重建時鐘和數據信號所需的銳邊。

圖 3寄生效應會降低時鐘和數據信號的銳邊沿。

電壓反射系數

當高頻信號在不同通道元件之間傳遞時，例如從 PCB 走線到過孔，然后返回到不同 PCB 層上的走線，每次轉換時的阻抗都會發生變化。通過控制這些寄生效應并正確端接傳輸線，它可以以最小的失真?zhèn)鬏斝盘枴?

當終端阻抗(ZL)不等于線路的特性阻抗(Zo)時，會產生一對反射電壓和電流波，與源信號結合，從而使信號失真。

公式1

注意，當ZL等于Zo時，電壓反射系數為零。這表明所有的入射波都被匹配的負載終端吸收(即所有傳輸?shù)哪芰慷急唤邮?。當信號的電壓波和電流波以適當?shù)南辔魂P(guān)系一起傳播并到達終端阻抗時，總?cè)肷洳由?V/I 的任何反射波必須等于 ZL。

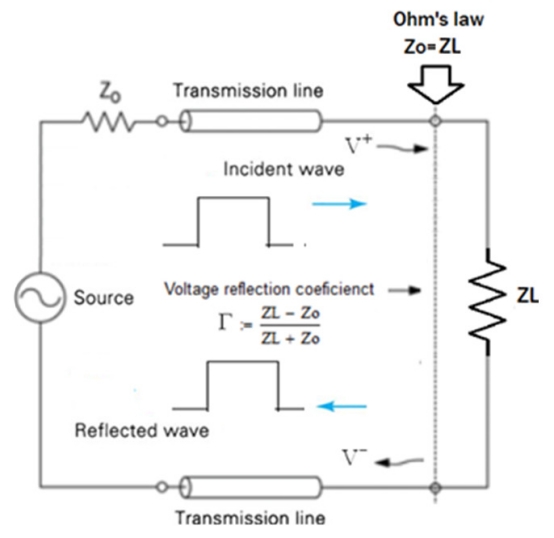

圖 4當信號的電壓波和電流波一起傳播并以適當?shù)南辔魂P(guān)系到達終端阻抗時，總?cè)肷洳由?V/I 的任何反射波必須等于 ZL。

阻抗失配和反射

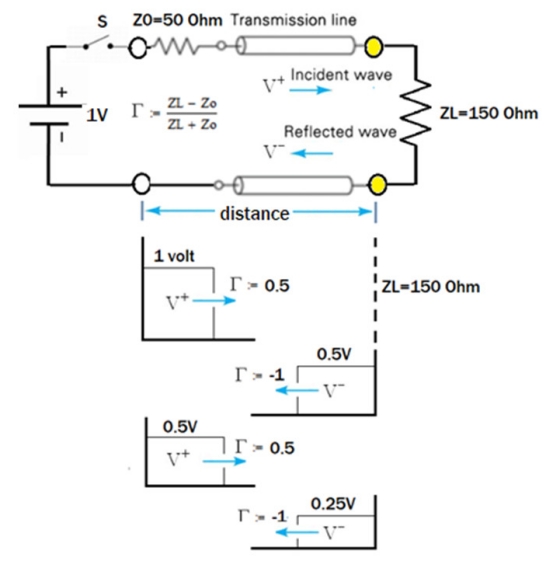

為了了解阻抗匹配和失配的影響，我們考慮一條 50 歐姆傳輸線，其端接為 150 歐姆終端阻抗或過阻尼電路(圖 5)。為了簡單起見，我們將電池的阻抗設置為零，這將反射波驅動回負載。對于此示例，我們設置波傳播給定長度的時間延遲 (td=距離/Vp)。現在，讓我們關閉開關，看看負載上會發生什么。

圖 5查看一系列連續的反射波將有助于我們了解阻抗匹配和不匹配的影響。

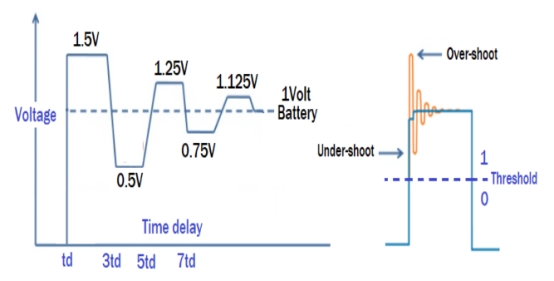

圖 6中的波形說明了源與終端阻抗之間的連續反射所生成的一系列波如何與源信號結合并降低源信號的質量，同時還在信號線上產生振鈴。

圖6波形顯示反射引起振鈴。

當計算終端和源處的反射系數時，我們可以確定到達終端的入射波的數量，以及將反射回源的波的幅度。

了解這些值非常重要，因為過沖振鈴會產生更高的電壓，從而可能使電子設備過載，或者產生更多的輻射，從而在相鄰走線之間產生更多的串擾。下沖可能是由瞬態響應期間的振鈴或電壓軌下降引起的。其中任何一個都會增加信道出現較高誤碼率的可能性。

轉接司機

對于許多移動應用來說，以 dB 為單位計算的總損耗預算結合了所有互連通道損耗，可以成為理解設計的寶貴工具。損耗預算包括從硅到連接器的路徑中的所有內容，例如硅封裝、PCB 走線、過孔、柔性線路、共模濾波器和連接器。在此示例中，我們將使用 USB 3.1 Gen 2 通道，運行速度為 10 Gbps。

為了在不限制 PCB 尺寸和器件布局的情況下保持良好的信號質量，采用轉接驅動器來增強必須穿過長通道的信號是最具成本效益的解決方案。在智能手機或平板電腦等典型應用中，高 USB 連接的高速信號從 APP 處理器的封裝和引腳傳輸?shù)?PCB 走線，然后通過過孔、連接器、柔性電纜和 USB 連接器(每個連接器)。其自身的阻抗不匹配。因此，信號在通過外部 USB 電纜之前可能已經降級。

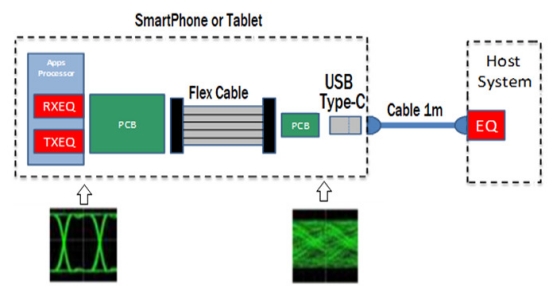

圖 7該圖顯示了典型的信號路徑和信號衰減。

當信號通過通道傳播時，它們會經歷衰減，并且根據通道的長度，衰減可能足夠大，導致高數據速率下的信號完整性問題。這種類型的損失通?？梢酝ㄟ^再驅動器來補償，再驅動器是一種信號放大器/調節設備，可以恢復變得太弱的信號。通過提高信號幅度并銳化其上升沿和下降沿，它可以使其傳播得更遠，并通過打開眼圖來降低誤碼率。

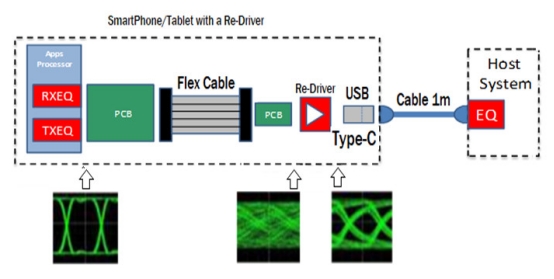

圖 8使用轉接驅動器可以改善眼圖的張開度。

轉接驅動器通常配備可編程差分輸出電壓電平，有助于使驅動強度與線路阻抗和走線長度保持一致，并均衡信號。但請記住，雖然增加驅動器的差分輸出電壓幅度將有助于改善接收信號，但它也會增加噪聲和抖動。

保持可接受的信號完整性需要仔細注意集膚效應、匹配終端、反射、過孔、串擾、耦合及其對信號衰減的影響。當走線長度約為信號波長的 1/10 時，任何互連都應被視為傳輸線。

影響信號完整性的因素，例如通道損耗和阻抗失配引起的信號反射，會在從處理器通過 PCB、通孔、柔性電纜到電纜的任何數據傳輸過程中發生，反之亦然。對于接口而言，在整個信號路徑中保持阻抗匹配至關重要，以防止反射并提供最大功率傳輸。任何阻抗不匹配都會導致線路反射，從而增加抖動并可能損害信號質量。

如果沒有轉接驅動器，則很難或幾乎不可能以 >10 Gbps 的數據速率通過系統電氣和協議合規性測試。當在沒有轉接驅動器的情況下進行短通道和長通道測試時，具有高數據速率的給定信號的總傳輸通道距離可能會受到限制，不同設備之間的互操作性機會較低。
