大家都會同意，我們的家用電器耗電量高，令人十分困擾，我們每個月都在盡力減少電費。不僅如此，為了了解和監測電力使用情況，我們不斷檢查安裝在家里或辦公室的電表。如果我們可以通過智能手機隨時隨地監控電費會怎么樣?是的，在物聯網的幫助下，我們可以使用智能電表輕松監控功耗。我們之前做過其他基于物聯網的遠程監控項目，如溫度和濕度監測，電池監測，食品監測，空氣質量監測等。

很長一段時間以來，我一直在試圖找到一種簡單而準確的方法來測量和監控任何地方的電力使用情況，無論是在家里、辦公室還是在旅途中。經過一番研究，我決定通過使用帶有NodeMCU的電流傳感器構建一個簡單的電流值，并將測量的電流值發送到物聯網云平臺。這可以在Adafruit MQTT物聯網平臺的幫助下完成，該平臺是免費的，不需要訂閱。要制作這個電能表，你只需要很少的組件和互聯網連接。

所需的材料

?ACS712電流傳感器

?NODE MCU ESP8266模塊

?移動充電器和USB連接線(用于供電和程序上傳&用于串行監視器讀取)

?燈座

?穩定負載-這里是100瓦的燈泡

?一些電線

電流傳感的不同方法

測量導線電流的方法有很多種，本文討論了常用的電流傳感方法。電流傳感有兩種方式，即直接傳感法和間接傳感法。直接感應法使用歐姆定律來測量電流流過導線時發生的電壓降，但ACS712使用間接電流感應法(通過應用法拉第定律或安培定律計算磁場來測量)，因此載流導線上不會有外部負載，也不需要直接接觸。它類似于鉗形儀表的工作原理。我們將在本文后面討論更多關于ACS712工作的內容。

另一種流行的電流傳感方法是使用電流互感器(CT)。它也是一種間接電流傳感方法。它的工作原理與載流導線穿過CT變壓器的中心孔相同，CT變壓器由一個線圈組成，該線圈將接收載流導線產生的磁通量。通過測量線圈中感應的電壓，我們可以計算出通過導線的電流。一個典型的電流互感器如下所示。

ACS712電流傳感器

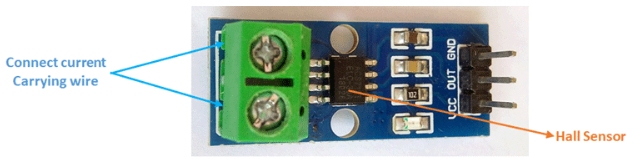

ACS712基于1879年埃德溫·霍爾博士發現的霍爾效應理論。根據這一原理，當載流導體置于磁場中時，會在其邊緣產生垂直于電流和磁場方向的電壓。這個電壓被稱為霍爾電壓，它的典型值是幾毫伏。因此，通過測量霍爾電壓，我們將能夠計算流過傳感器的電流量。典型的ACS712電流傳感器如下圖所示。

當電子流過導線或路徑時，會在其周圍產生磁場。該磁場由霍爾效應IC感測并產生電壓輸出，該輸出可直接饋送到微控制器或ESP板。該傳感器位于從相位輸入輸出的粗銅導電路徑上的IC表面。

ACS712傳感器有4個變體(185mV=5A模塊，100mV=10A和66mV，適用于20A和30A模塊)，每個變體的額定電流值不同。您可以根據自己的要求選擇其中任何一個，但為了更好地校準，每安培的毫伏值應正確分配給編碼。請注意，隨著傳感器電流額定值的增加，精度會降低。

NodeMCU電能表電路圖

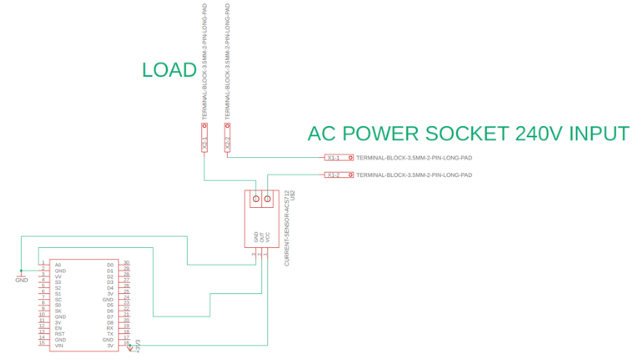

基于物聯網的電能表的完整電路圖如下所示。雖然它非常簡單，但您應該遵循圖形表示以更好地理解并確保連接是正確的。請注意，使用主電源需要練習，因此，如果您不確定如何做，請不要構建此電路。

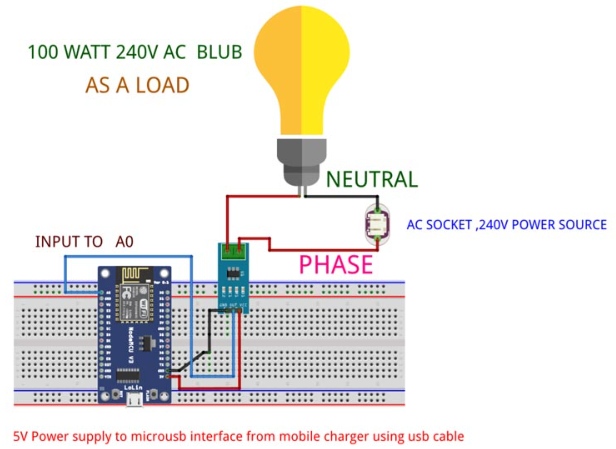

我們將NodeMCU與ACS712電流傳感器一起使用，電流傳感器將測量交流負載消耗的電流，NodeMCU將測量該電流，計算功率(假設電壓恒定)并將功率值發送到Adafruit IO等云平臺。為了您的方便，下面還提供了一個直觀的信息圖形電路圖。

正如您所看到的，NodeMCU將通過USB端口使用5V移動充電器供電，交流負載將通過我們的ACS712電流傳感器連接到220V交流電源。

該傳感器在VCC上的最大輸入電壓為5V，但在較低電壓下也能正常工作。請注意，ASC712輸出偏置電壓依賴于其工作電壓(一般為工作電壓的一半)。由于我們從ESP 3V輸出引腳上電模塊，當沒有電流流過時，ACS712模塊輸出偏置電壓為1.5伏(1500 mv)。ESP內部有一個板載分壓器電路，所以我們從ACS712輸出直接輸入到A0輸入引腳。

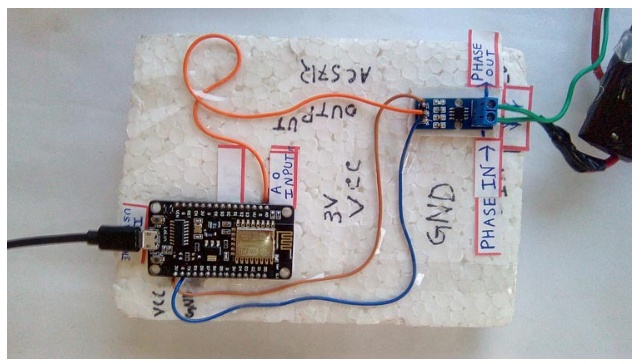

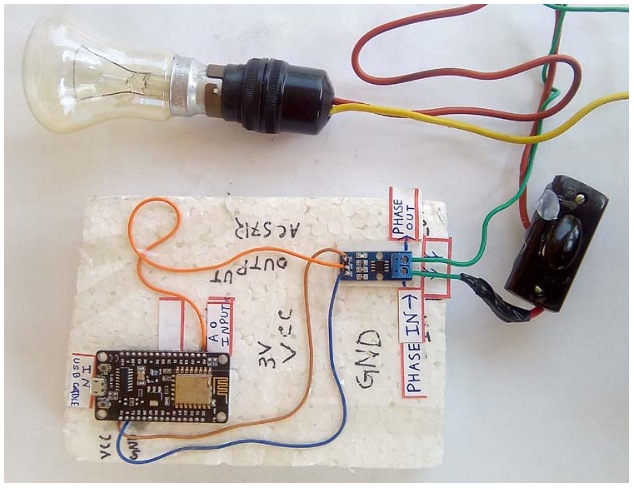

按照上面的電路進行連接。我直接焊接了NodeMCU和ACS712傳感器之間的電線，但您也可以使用面包板和連接線。準備好后，我的設置如下所示。

Adafruit IO能源監測

當一切完成后，是時候在“Adafruit IO”物聯網平臺上開設賬戶，并將我們的電路與Adafruit服務器連接起來，實時監控電能表讀數。請按照以下步驟逐步操作：

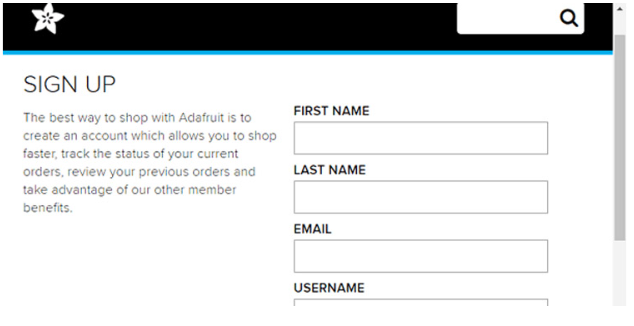

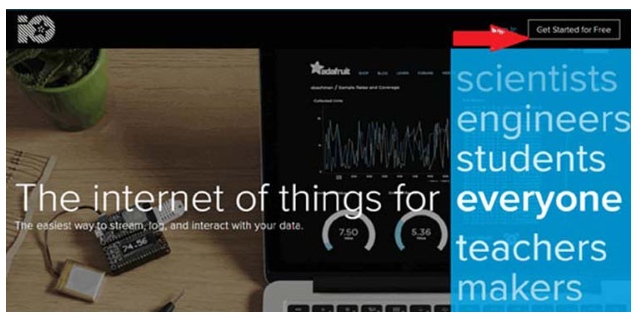

對于Adafruit IO設置，您需要做的第一件事是注冊Adafruit IO。

2. 在此之后，將彈出一個窗口，您需要在其中填寫詳細信息。

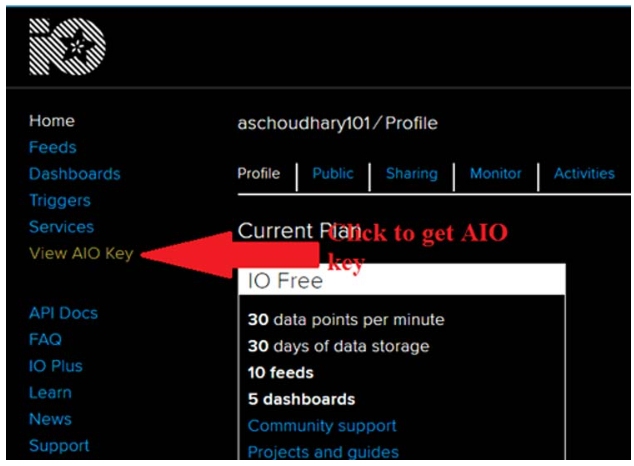

在注冊窗口，填寫您的詳細信息，如您的姓名，郵件id，用戶名等。然后點擊保存設置，你的賬戶就創建好了。要獲得AIO密鑰，請單擊“查看AIO密鑰”。

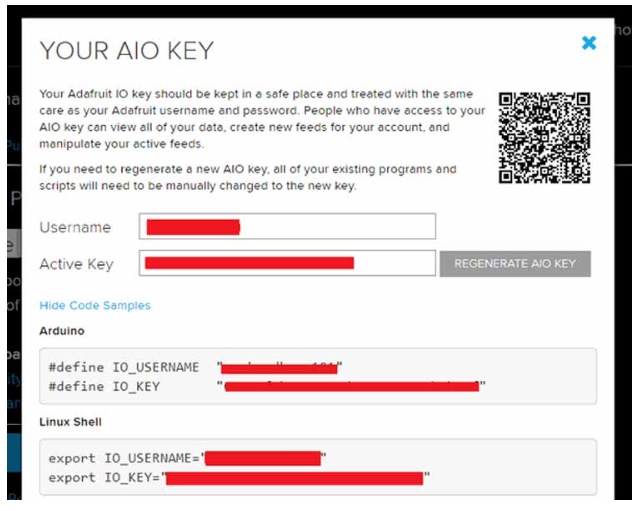

3. 一個窗口將彈出與您的Adafruit IO AIO密鑰。復制這個鍵，稍后在python代碼中會用到它。

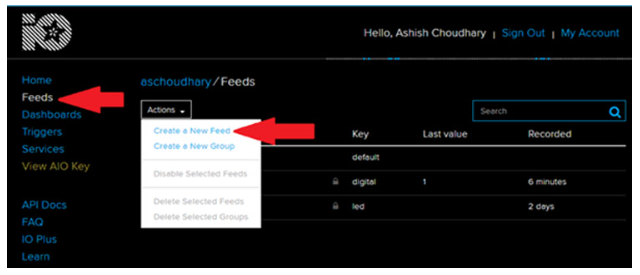

4. 現在，您需要創建一個提要。要創建提要，請單擊“feed”。然后點擊“Actions”，你會看到一些選項，點擊“Create a New Feed”。

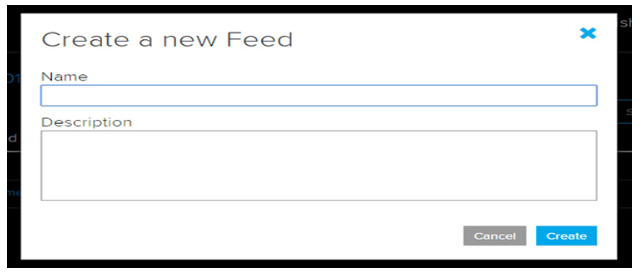

5. 在此之后，將打開一個新窗口，您需要輸入：

名稱-在名稱選項中，為提要寫一個簡短的描述性名稱。您可以使用字母、數字和空格。

描述-對數據的長格式描述。該字段不是必需的，但是您可以編寫數據的描述。

6. 點擊“創建”，您將被重定向到您的新提要。

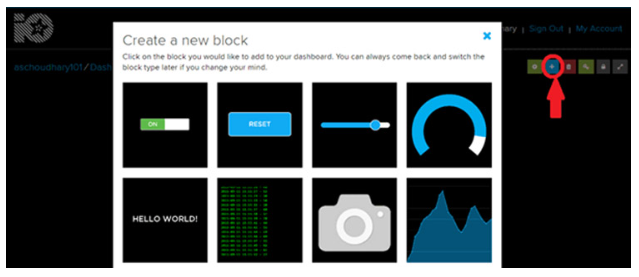

7. 接下來，要添加一個新的Toggle Block，您需要創建一個儀表板。創建Dashboard和創建Feed是一樣的。所以請遵循相同的步驟?，F(xiàn)在要添加一個塊，單擊屏幕右上角的“加號”，然后單擊第一個選項。

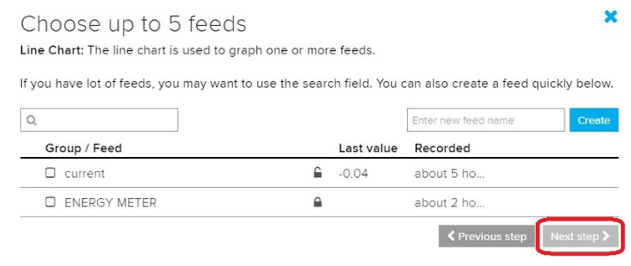

8. 現在，選擇我們之前創建的提要，然后點擊“下一步”。

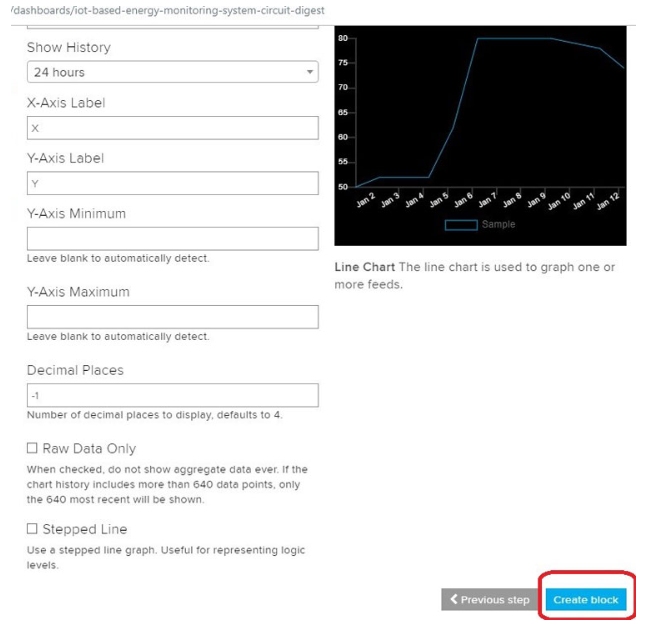

9. 如果你想改變塊的設置，或者保持原樣，然后點擊“創建塊”。

NodeMCU物聯網電能表程序

完整的物聯網電能表代碼可以在本文末尾找到，但我們需要下載一些代碼庫。你可以通過庫管理器下載，也可以從下面的鏈接下載，并使用Arduino IDE上的“import library”選項添加。

?ESP8266WIFI

?Adafruit MQTT

?Adafruit MQTT客戶機

首先，我們將包括ESP8266和Adafruit MQTT的所有庫。

然后，我們定義您的wifi網絡的SSID和PASSWORD。

這部分代碼定義了“Adafruit服務器”，這是網站本身的鏈接，以及Adafruit服務器“端口”，您的帳戶“用戶名”和您的“AIO密鑰”。

然后我們有一個可變的毫伏/安培靈敏度，必須在編碼中提到，這對于ACS712傳感器的所有變體都是不同的(5Amp模塊185mV， 10A 100mV， 20 & 30安培模塊66mv)。

在VOID設置下，我們剛剛連接到wifi。

在loop函數中，首先，我們連接MQTT并從傳感器獲取電壓值。

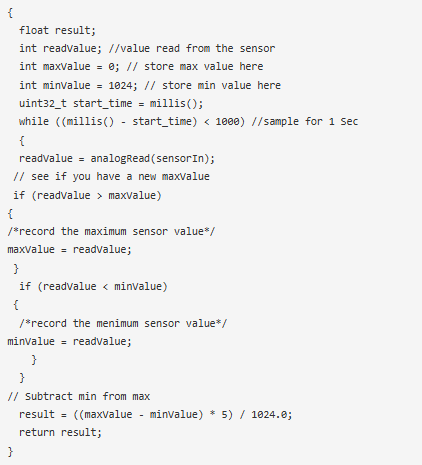

在這個函數中，我們在1秒內取值，在這1秒內，我們將從傳感器讀取值，然后我們將計算最大值和最小值。所以，基本上在這1秒內我們要存儲電壓的最小值和電壓的最大值結果是電壓的最大值和最小值之間的差值乘以5再除以1024所有這些都是用來轉換成電流的它與校準因子有關。

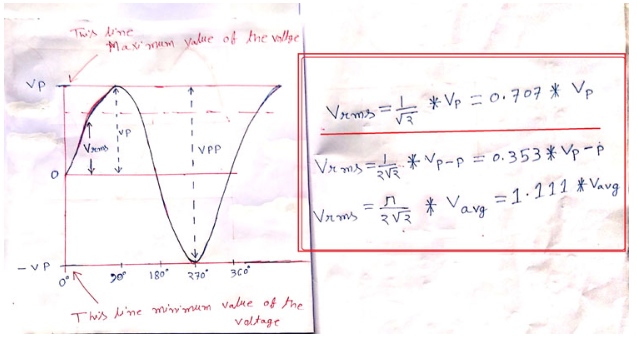

如果你看一下我為大家準備的手工圖表，你可以看到有兩條線，上面的線是我給的名字(Vp)，表示電壓的最大值，下面是(-Vp)，表示電壓的最小值。如果你取這兩條線之間的差，你會得到(Vpp)電壓峰值到峰值的值。

然后我們回到main函數。在環路下，您可以看到我們將使用上面解釋的公式將峰值電壓轉換為有效值。注意，我們將測量電壓除以2，得到正極或負極的值。

之后，我們將電壓轉換為電流，為此我們將Vrms值除以電流傳感器的毫伏/安培值(我使用30安培模塊，因此它是66毫安培)并乘以1000，以便我們將其轉換為安培而不是毫安。

然后，我們將在Arduino IDE的串行監視器以及MQTT物聯網平臺上打印此當前值。

基于NodeMCU的物聯網電能表的工作

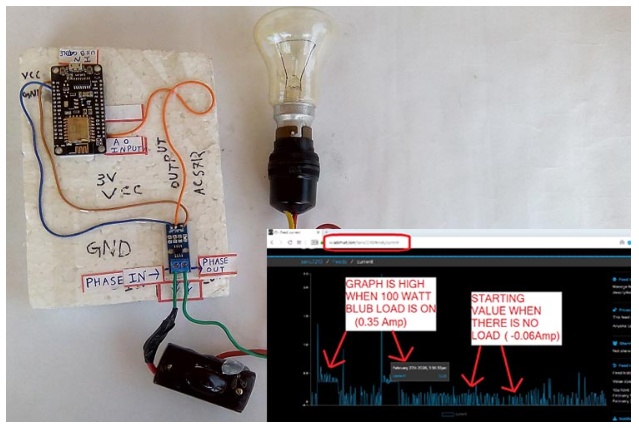

通過這種方式，您可以構建基于物聯網的電能表，可以從世界任何地方進行監控。建立連接并上傳代碼之后，您應該會在AdafruitIO控制臺上看到電源讀數。

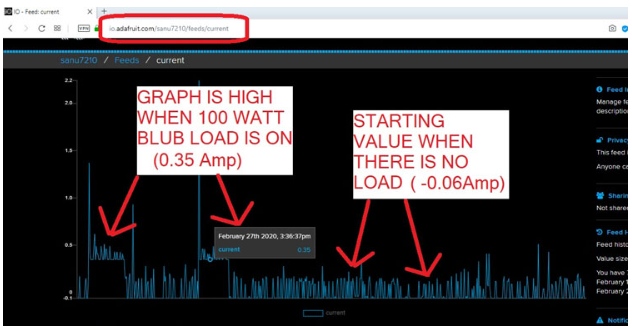

我們在不同的負載條件下測試了它，比如100瓦的燈泡，200瓦的燈泡，500瓦的鹵素?zé)舻取Ｒ韵率荕QTT物聯網平臺上0到100瓦負載條件下的屏幕截圖。

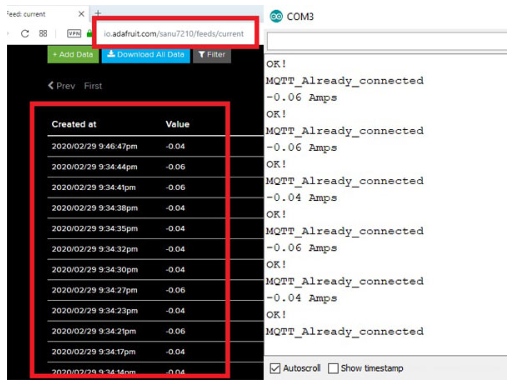

除了圖形之外，MQTT上還打印了該值，并將其與串行監視器進行比較，如下所示。
