上海治精微電子有限公司(以下簡稱“治精微”)，總部位于張江的高端模擬芯片方案供應商，宣布推出真18位、2MSPS全差分模擬輸入SAR ADC。ZJC2400-18是治精微在第一代ZJC2000系列12~20位SAR ADC產品基礎上，成功將器件吞吐率提升到2MSPS的新一代高速SAR ADC產品，以滿足客戶更高采樣率的需求。ZJC2400-18跟ZJC2000系列引腳兼容，供電電壓更低。

ZJC2400-18采用逐次逼近型(SAR)ADC架構，具有低功耗、高精度、高帶寬，無流水線延遲等特點，在-40°C至+125°C范圍內吞吐率可達2 MSPS(Turbo Mode)。該產品具備高性能的直流和交流特性、小封裝尺寸、低功耗等特點，可以用于電能測量監測、工業控制、在線狀態監測、精密測量儀器、高端傳感器等領域。

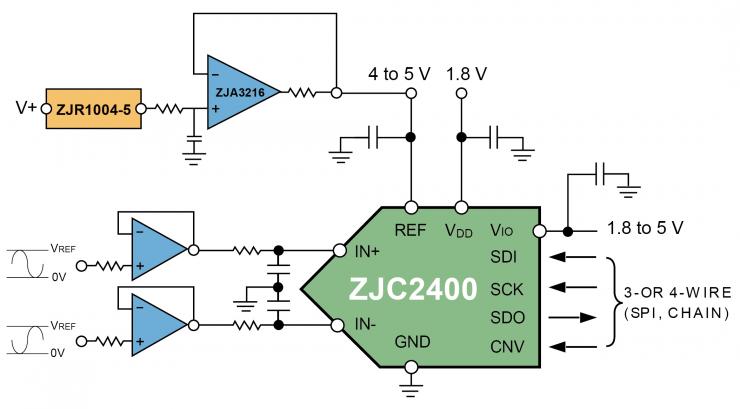

圖1：ZJC2400-18典型連接圖



該產品的典型特性包括：

• 全差分18位，無失碼
• 最高吞吐率：2 MSPS
• INL：±2.5 LSB
• DNL：±0.5 LSB
• 動態范圍：100.5 dB
• 信噪比(SNR) ：100 dB
• 諧波失真(THD)：-112 dB
• -3 dB輸入帶寬：10 MHz
• 觸發后無延遲響應
• 單電源供電：1.8 V
• 基準電壓輸入范圍: 4~5 V
• ?數字接口：3線或4線串行
• 工作溫度范圍：-40 °C至+125 °C
• 封裝：MSOP-10或DFN-10

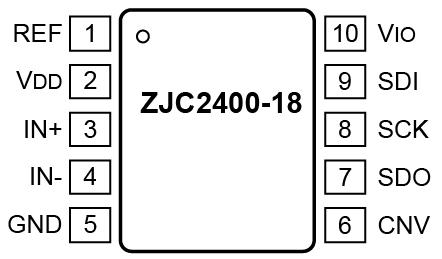

圖2：ZJC2400-18 MSOP-10引腳定義

ZJC2400-18具有快速轉換時間(300 ns)的特點，在同等2 MSPS吞吐率下，可以留給用戶更長的采集時間和讀取碼值的串行接口通信時間。其串行接口支持多種模式：3線或4線，有或無繁忙指示位，以及鏈模式，跟國際競品兼容，方便控制器接口設計。交流特性典型測試結果如下圖所示：

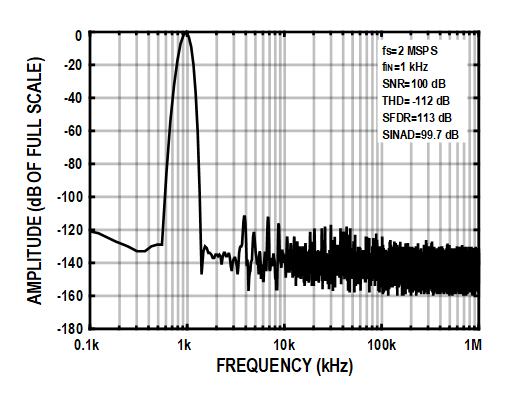

圖3：ZJC2400-18交流特性

ZJC2400-18在取得高速吞吐率的同時，具有優良的靜態ADC參數指標。

直流參數的DNL和INL典型測試結果如下圖所示：

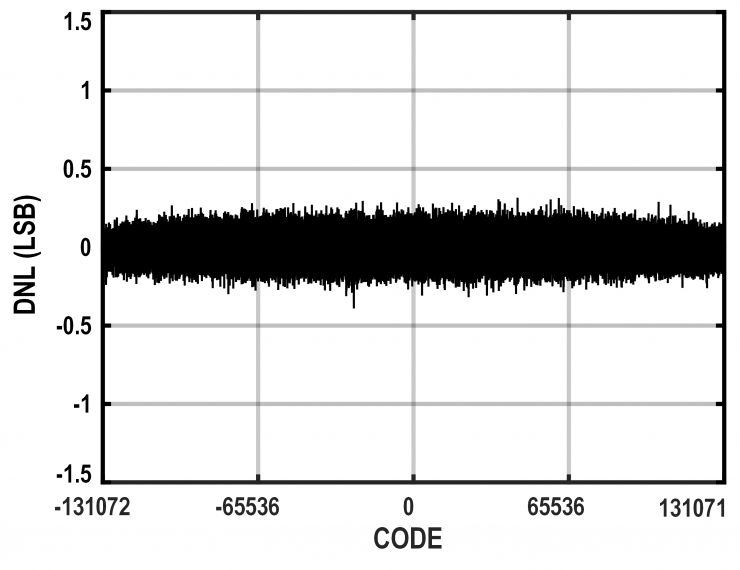

圖4：ZJC2400-18微分非線性

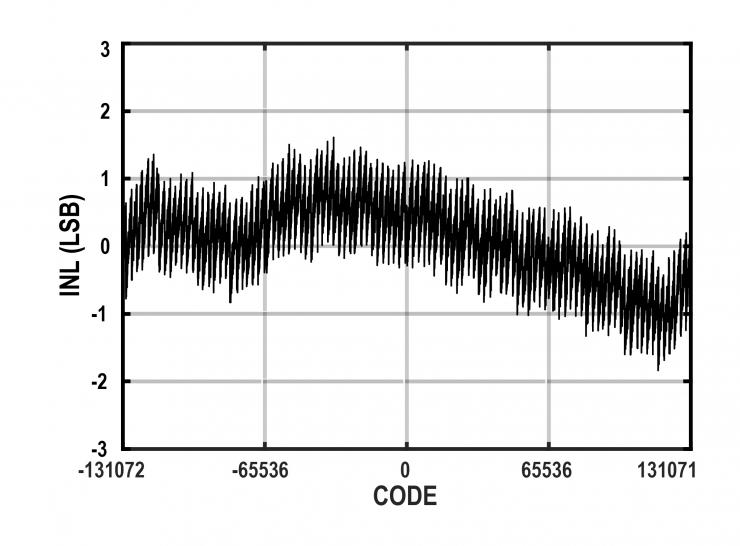

圖5：ZJC2400-18積分非線性

差分?jǐn)?shù)據采集(DAQ)具有高性能和更強的抗干擾性?；谌罘州斎胫鸫伪平?/span>(SAR)ADC ZJC2400-18，使用精密高速全差分放大器ZJA3100，精密匹配電阻網絡ZJM5400，精密電壓基準源ZJR1004-5和電壓精密運放ZJA3216設計高精度全差分輸入的DAQ參考設計如下圖所示：

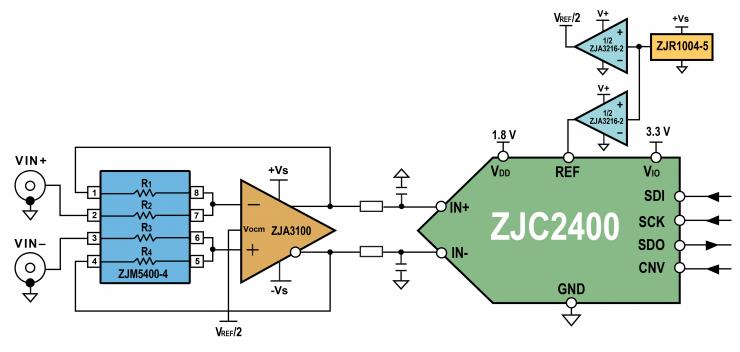

圖6：基于ZJC2400-18的精密高速采集信號鏈完整解決方案

ZJC2400系列產品將繼續完善治精微的高端信號鏈產品路線，和已發布的ZJC2000(單通道18位400 kSPS高精度ADC)系列產品及ZJC2541/2(18位高精度1 MUPS DAC)系列產品配合，將更好地服務于工業客戶，滿足高精度數據采集的需求。此外，治精微出色的信號調理芯片，如精密電壓基準源ZJR1004及ZJR1001/2/3可以為ZJC2100、ZJC2000和ZJC2541/2提供高精度、低溫漂、低噪聲的電壓基準(溫度系數保證在5 ppm/°C以內)，36 V精密運放ZJA3000、精密儀表放大器ZJA3600則為其提供信號放大、濾波、輸入驅動或輸出緩沖。治精微是全球業界少數可提供高性能、完整精密信號鏈芯片解決方案的供應商。



樣片：

現在可提供ZJC2400-18樣品，如需申請樣片或訂購可郵件至sales@zjwmicro.com或撥打021-68583600及187 1785 2766，更多信息敬請訪問www.zjwmicro.com。
