[導讀]雖然理想的情況是電池的內阻為零,但由于各種因素,內阻是存在的。電池退化時內部電阻增加。在電池電池生產線上,通過比較測試電池的內阻,檢測出有缺陷的電池。

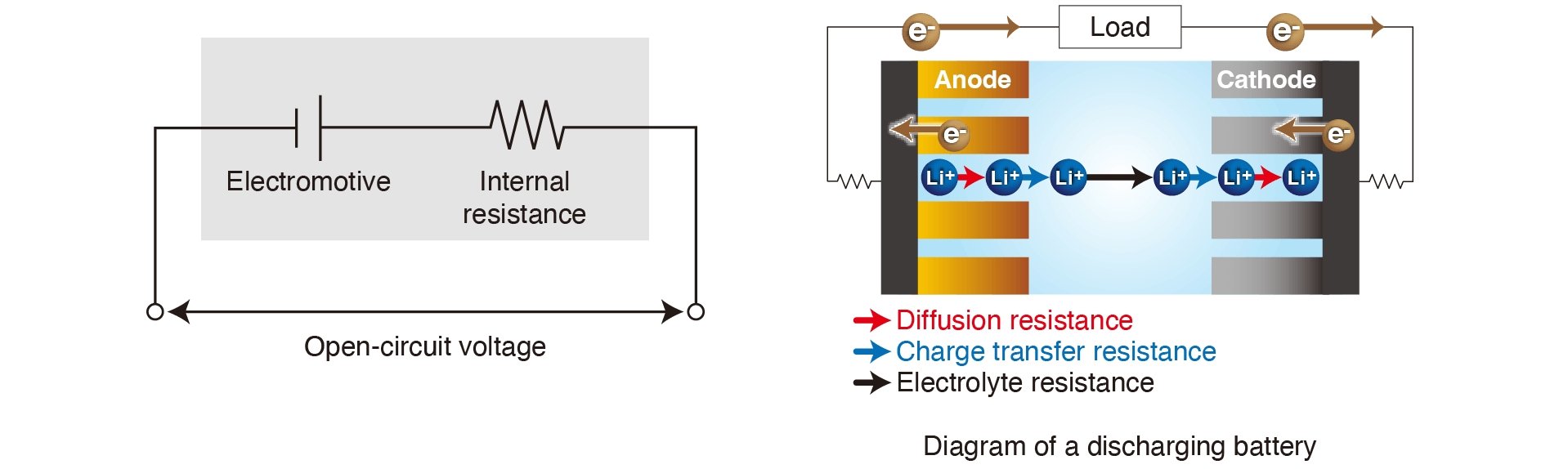

雖然理想的情況是電池的內阻為零,但由于各種因素,內阻是存在的。電池退化時內部電阻增加。在電池電池生產線上,通過比較測試電池的內阻,檢測出有缺陷的電池。

何時測試內阻

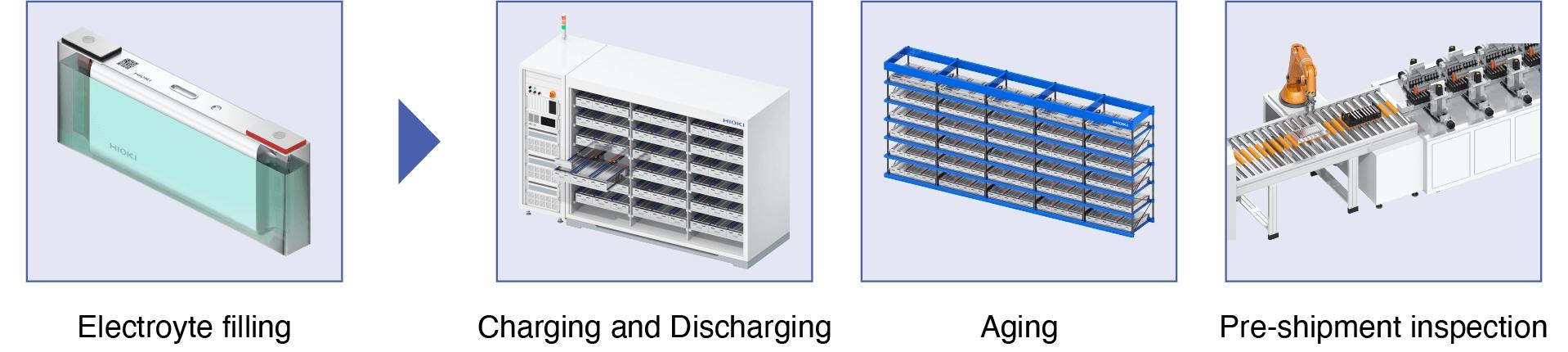

在電池電池充滿電解質并完成組裝后,在每個過程中進行內阻測試(充電/放電測試、老化測試、運輸檢查等)。)。

如何測量?jī)?nèi)阻

測量?jī)?nèi)阻的方法有兩種:交流法和直流法。本文介紹了交流法在生產線上的測試.

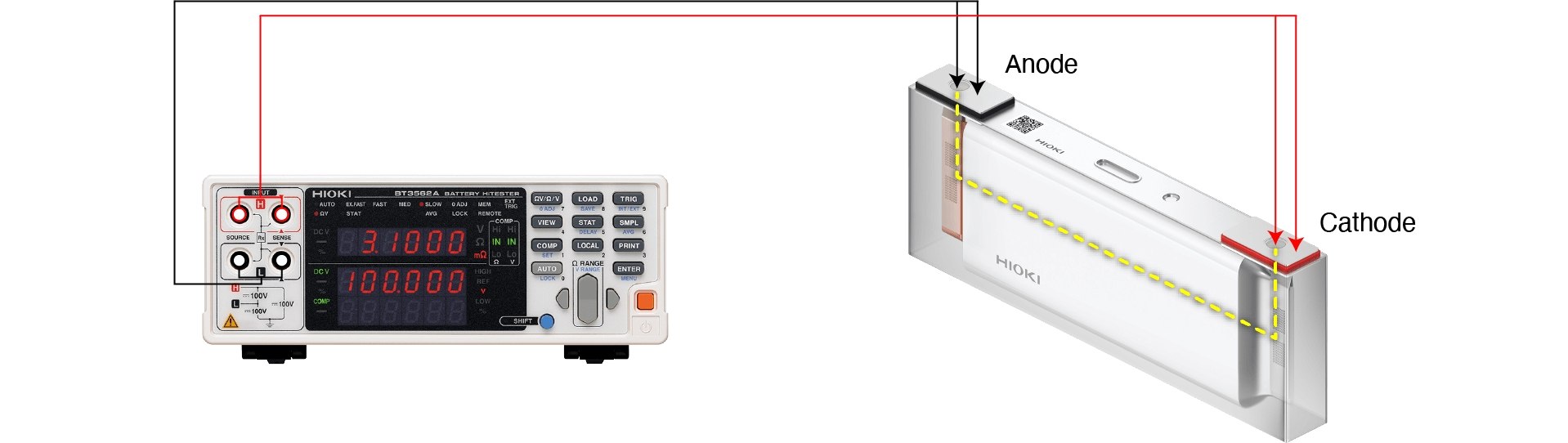

當使用交流法測量電池的內部電阻時,專門設計的交流電阻表可測量低電阻水平(即:使用電池測試儀)。交流電阻表將恒流交流信號應用到電池上。然后檢測電流產生的微小電壓并計算電阻值。

請注意直流電阻表不能測量電池,它們具有非零電壓或電動勢。

· 交流法和直流交流法:

測量方法因設備配置而異.

· 交流電阻表和直流電阻表:

測量方法的變化取決于交流或直流測量信號是否應用于電池。

選擇交流電阻表(電池測試儀)時的關鍵考慮因素

當你的目標是測試電池的內阻時,重要的是能夠精確測量低電阻水平。電池越大,內部電阻就越低。車輛中使用的電池的內阻通常小于1mb.)

在選擇交流電阻表(電池測試儀)時,應考慮以下因素:

· 四終端法(四終端測量)

· 測量范圍和分辨率

· 抗噪音

· 測量頻率

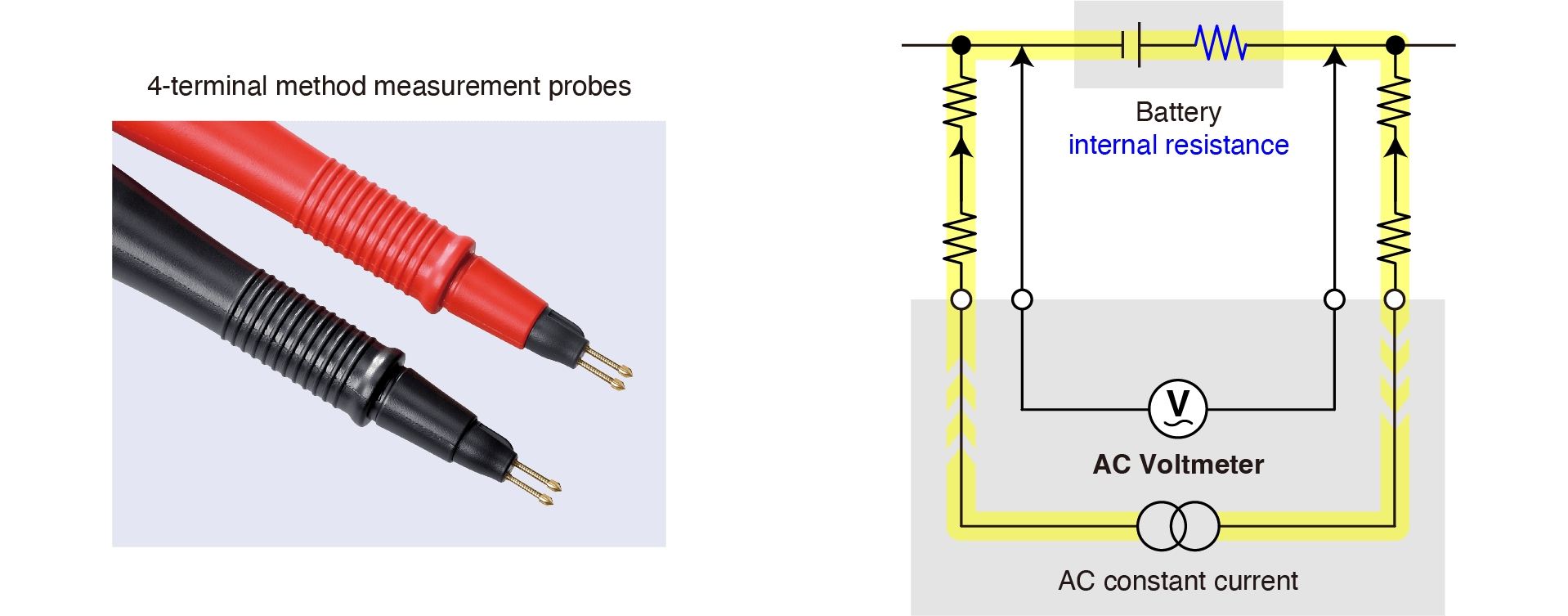

四終端法(四終端測量)

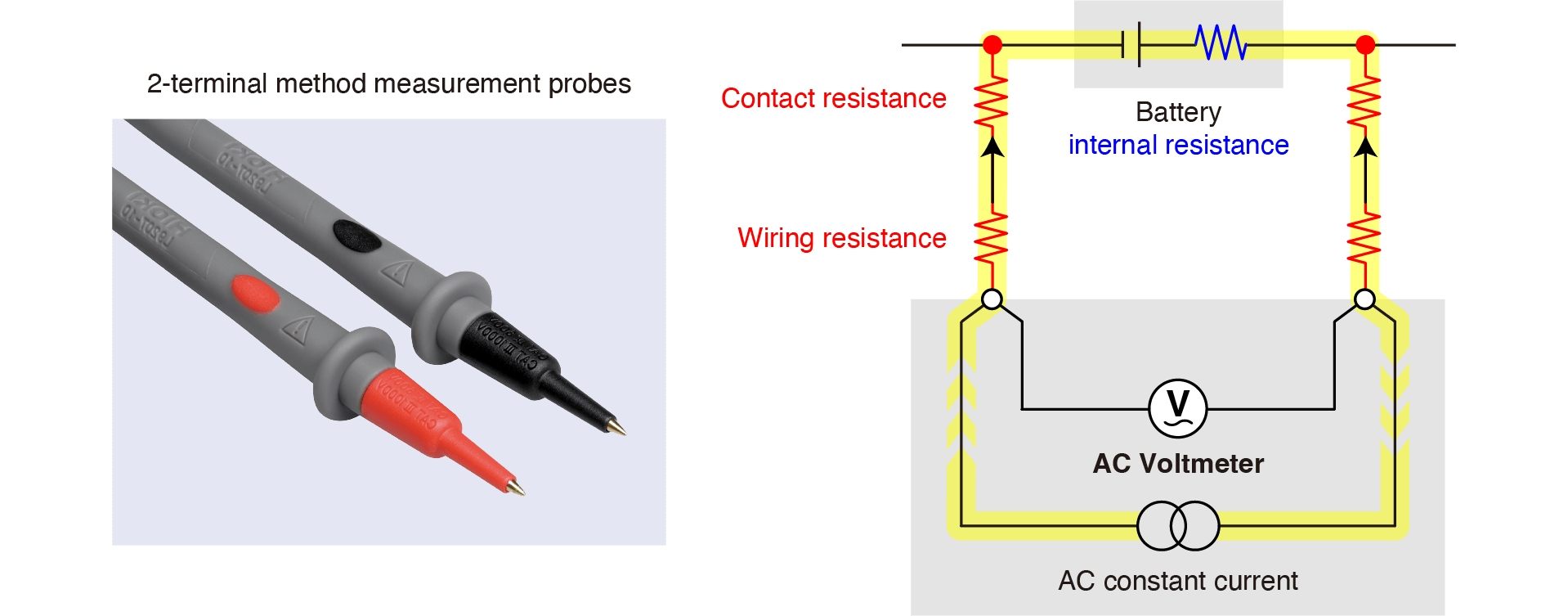

當測量低電阻水平為1單位或以下時,采用四端子法測量?jī)?nèi)電阻。電阻可以用4-端法或2-端法測量。因?yàn)橛?端子法的路徑阻力(即路徑阻力)獲得的測量值電線電阻和接觸電阻),低電阻無法精確測量。

檢測電壓=施加電流x( 內阻 + 接觸電阻 + 電線電阻 )

電阻值是根據檢測到的電壓來計算的.這個值可以包括多余的電阻組件.

檢測電壓=施加電流x 內阻

電阻值是根據檢測到的電壓來計算的.它不包括任何多余的電阻組件。

測量范圍和分辨率

要測量低電阻水平,一個儀器需要提供毫歐度測量范圍和微歐度分辨率。如果距離和分辨率不夠,就無法精確測量毫歐姆級的低電阻水平。

抗噪音

即使儀器的規格提供了良好的測量范圍、分辨率和測量精度,也不可能精確測量電阻值。在某些情況下,周?chē)碾娫肼暱赡苁箿y(cè)量值不穩定,使儀器無法顯示精確的讀數。(有各種噪音來源,包括電源或生產設備。)

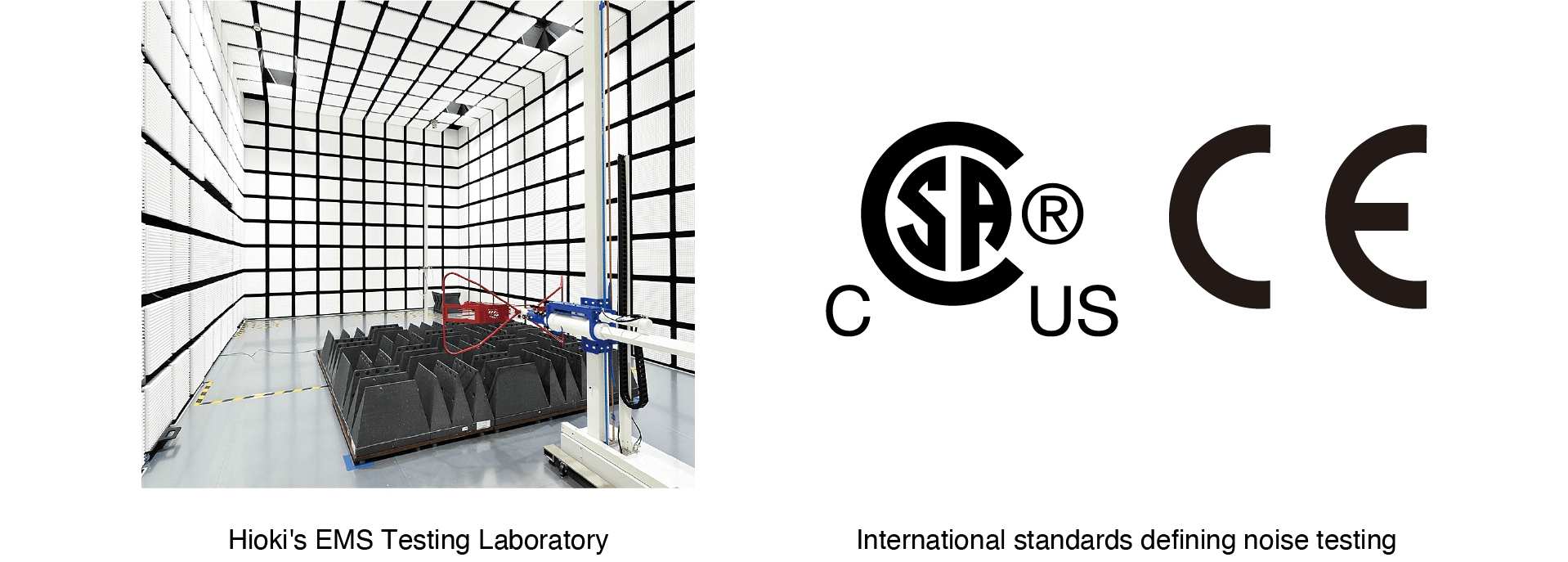

在測量?jī)x器的研制過程中,通常進行抗噪聲測試,以驗證其在噪聲環境中的性能。在生產線上使用時,未進行此類測試的產品可能不符合其測量規格。

測量頻率

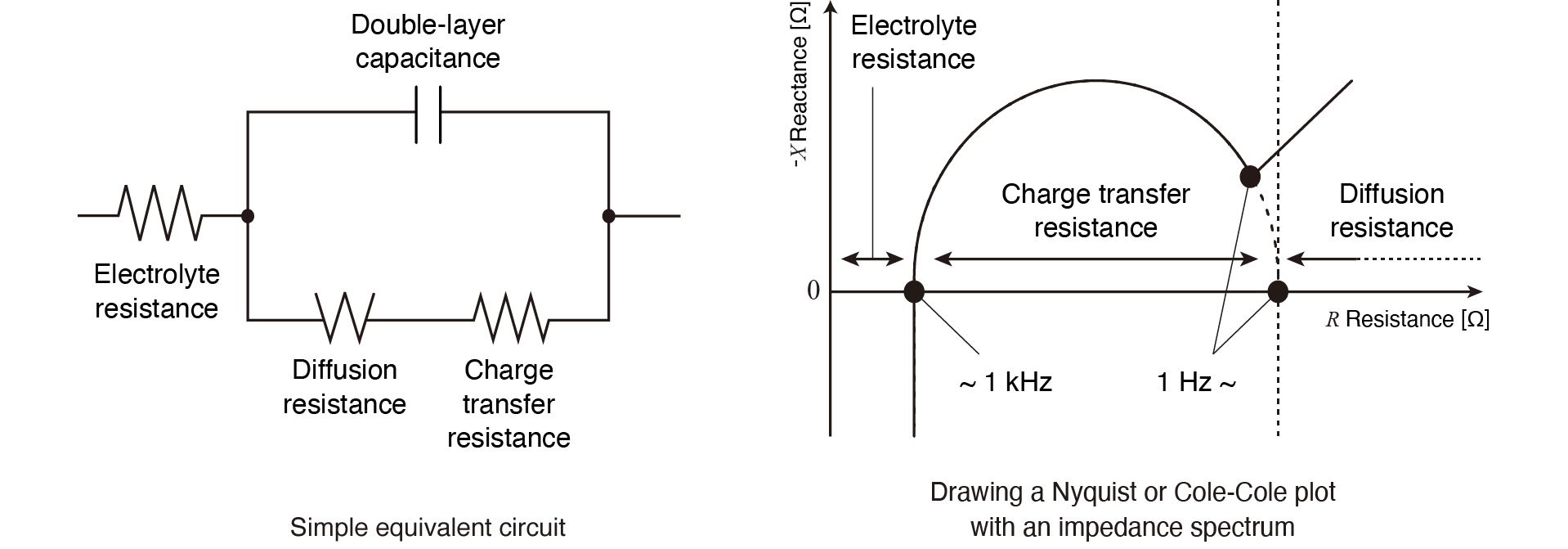

交流電阻表(電池測試器)應用恒流交流信號的電池。這種交流信號通常有1千赫茲的固定頻率,雖然有些產品允許頻率變化。通過從掃過一系列頻率時測量的阻抗值中提取一個Nyqust圖,可以將電池的內部電阻分離成擴散電阻、電荷轉移電阻和電解質電阻等組件。最近,越來越多的制造商選擇在多個頻率進行內阻測試,以便能夠更有效地檢測有缺陷的電池。
