目前市場上最廣泛使用的解決方案分為5個主要類。

電位計

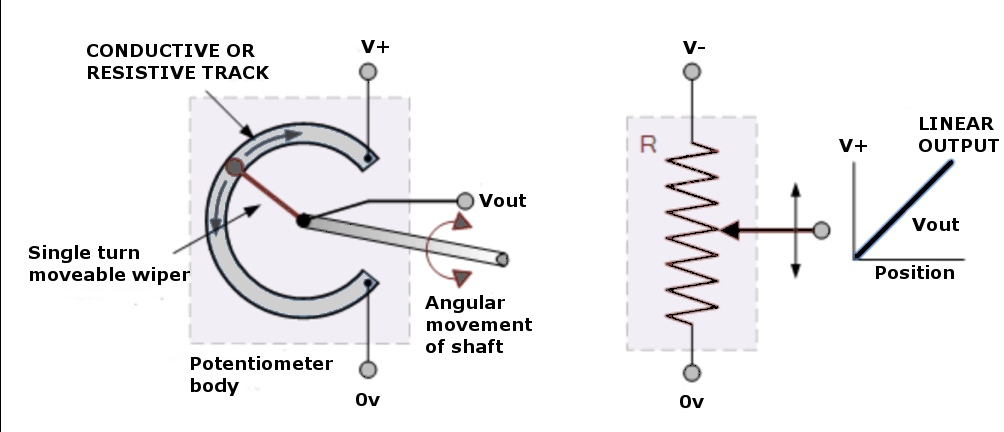

廣泛使用的電位器(罐)是一個接觸位置傳感器,使用雨刷接觸器,連接到移動部分,沿電阻軌道移動。輸出量會隨雨刷在軌道上的位置而變化,所以電阻與位置成正比。通過使軌道設計彎曲,罐可以用于旋轉和線性測量。

這種簡單的測量主方法罐已在低成本的應用中使用多年,性能標準要求不高,其最簡單的是一些最便宜的位置傳感器。它們易于使用,并且可以在各種尺寸和幾何形狀中使用。

然而,除了良性環境之外,它們不被推薦使用;電阻軌道很容易被灰塵或振動侵蝕,準確性和重復性很低。如果高性能和耐久性是一個問題,那么罐不是一個很好的適合,雖然與大多數的東西一樣,如果花費足夠的錢在密封,安裝和保護他們的性能可以改進。

磁致伸縮位置傳感器

一些鐵磁材料(鈷、鎳、鐵)在放置在磁場中時會改變尺寸或形狀。磁致伸縮傳感器利用這種效果。對這些材料施加磁場會產生應力,這可以用來估計磁場的位置。

一個基本的磁致伸縮位置傳感器將連接到目標物體上的磁體,與連接到機器固定部分的波導導線一起。磁鐵用來產生磁場脈沖,它會在目標位置對波導導線產生應力。這種應力產生的應變脈沖沿著波導的速度傳播到采集線圈,在那里測量脈沖和采集之間的時間。

這是一種適用于線性位置而不是旋轉位置的技術.波導條和精致的接收器必須有良好的保護,以避免外部的應力源,這意味著這些傳感器的制造具有挑戰性,需要單獨的校準。因此,它們往往價格較高(通常為100美元),并用于高價值的應用程序。

即使有了外殼,這些傳感器也不適合于高振動或高沖擊的應用。飛行時間的計算意味著還有一個最小長度(大約100mm),低于該長度的測量是不可能的。

較不明顯的是溫度的影響--極端溫度,通過引起膨脹,會影響磁致伸縮傳感器的精度,閱讀數據表時應該牢記這一點。

編碼器-磁編碼器

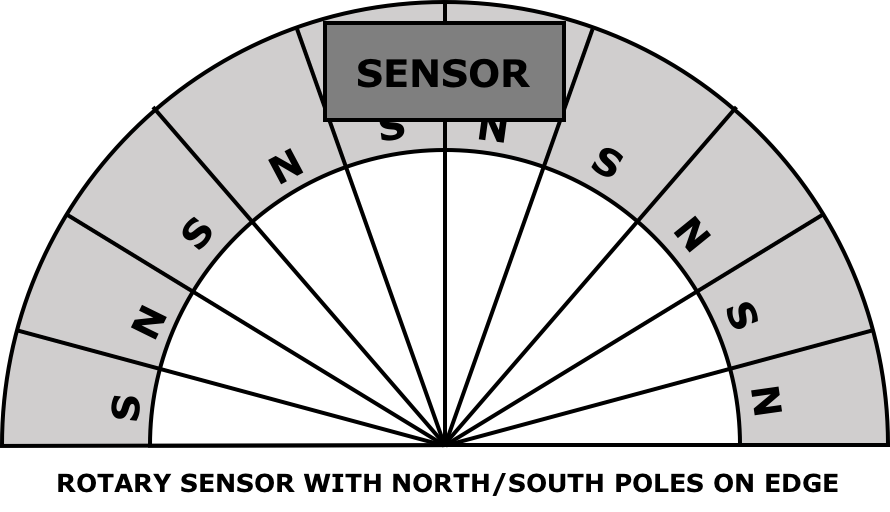

編碼器通常使用比例尺來測量目標對象相對于機器固定部分的位置。在磁編碼器中,這個尺度用若干磁極標記出來--通過在固定點上安裝傳感器并測量通過傳感器的磁極,可以確定目標的位置。

有許多傳感器選擇測量磁極,但大多數流行的是霍爾效應傳感器,它改變他們的電壓成比例的磁場。

這些是高體積、低成本的傳感器,適用于不需要線性度低于1%的應用,換句話說,不需要主要關注精度的應用。需要考慮的其他設計考慮:

他們的工作是嚴格的機械公差,可以增加一些復雜性和成本的制造.為此仔細閱讀數據表。

有相當大的溫度影響。如果準確性很重要,則需要小心控制溫度。如果數據表中沒有提到,請謹慎行事

磁編碼器可以對一系列外部因素敏感,包括磁滯、外部直流/交流場和磁滲透材料(E.G.鋼)的扭曲效應。

隨著時間的推移,磁編碼器可以吸引金屬微粒,這也會影響它們的準確性。

因此,總之,這些是高體積傳感器,適合于成本敏感的設計,在這些設計中,線性度/精度不是首要問題,其他因素,如溫度和機械定位,可以很好地控制。

編碼器-光學

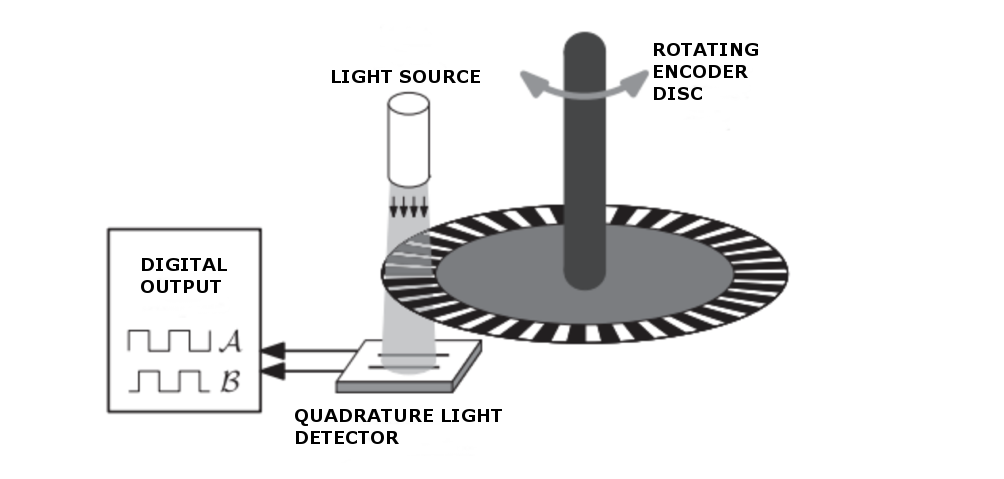

一個受歡迎的替代品,磁編碼器,光學編碼器,如名稱所示,使用光識別目標的位置。通過將光線照射到光探測器上,用編碼目標位置的柵格或光柵打斷光源,光探測器將產生可用于找到目標位置的數字輸出。

與磁編碼器一樣,這個簡單的原理涵蓋了許多不同的變體:光可以通過光柵或反射回光,可見光或紅外光可以使用,編碼器光盤可以是玻璃或其他透明材料。

光學編碼器可用于確定線性和旋轉位置,更昂貴的產品可以提供高精度和分辨率,如果使用正確。因此,它們在許多工業自動化應用中很受歡迎.

在要求不高的環境中,它們的性能是好的,但是必須非常謹慎地精確地安裝它們,因?yàn)槿魏尾灰恢露紩€性度產生重大影響。由于這個原因,編碼器光盤、傳感器和處理電子產品通常被包裝在包括軸承在內的外殼內。通常在灰塵、沖擊或潮濕的環境中添加密封。濕氣的這些問題意味著光學編碼器也不適合在寒冷或高濕度環境中工作的產品;凝結會影響可靠性。
