概述

由于電的性質是看不見的,所以當問題發生時,不可能馬上確定其性質。在某些情況下,有必要對當前情況進行測量,例如在最初旨在防止問題發生的日常維護方案中,以及在確定問題發生時的原因方面。電流可以用各種工具測量,包括數字萬用表、夾子表和電流探針。

·

·

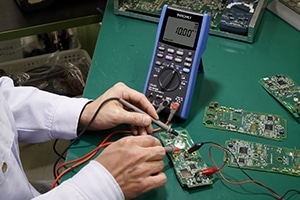

數字萬用表

·

·

·

交流卡鉗表

·

·

·

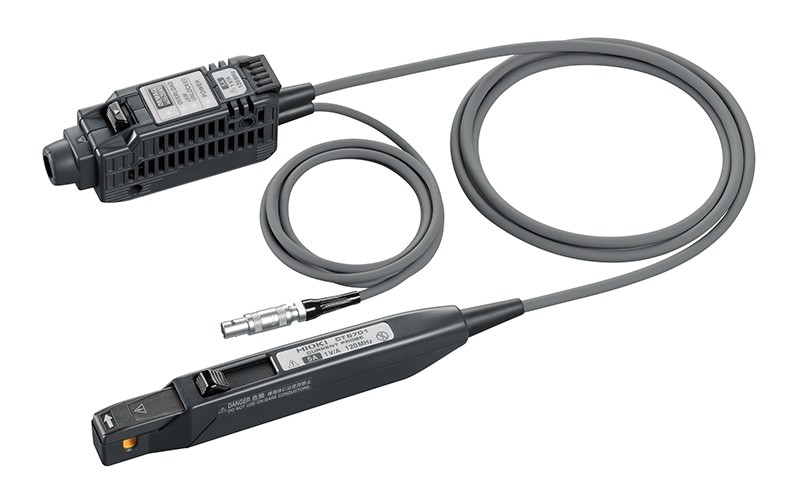

電流探測器

·

這個頁面提供了一個容易理解的話題介紹,比如使用當前探測和相關預防措施的基本方法。

電流測量的基本值

目前的測量是測量電子設備的最基本的技術之一,在許多情況下都使用。實例不僅包括產品開發期間的質量檢查,還包括旨在檢查操作電子設備狀態的維護工作,以及確認電子設備故障或故障時電流是否正在流動。

測量電流的裝置多種多樣.可以衡量當前情況的主要文書包括:

· 數字萬用表

· 夾緊表

· 電流探針(用示波器觀察電流探針電壓輸出電壓)

數字萬用表提供了一種方便的方法,不僅可以測量電流,還可以測量電壓和電阻等屬性。有各種類型,從大型,臺式單位到便攜式卡風格的模型。

許多人已經對如何使用數字萬用表有了很好的了解。然而,較少的人對當前的探測器和其他工具有足夠的了解。

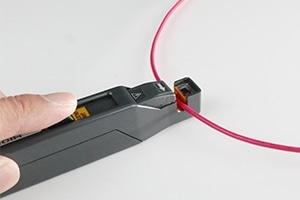

電流探針:測量磁場中的電流而不關閉電源

電流探測器 可與示波器一起使用,提供可選的測量功能。他們最突出的事實是,他們可以測量電流,而不要求關閉電路。對于大多數萬用表,電路必須關閉,以便儀器能夠與電路串聯放置,以便測量它。

·

·

·

·

然而,由于目前的探針不需要斷開電路,因此它們比數字萬用表更能精確測量,同時最小化對電路的影響。也就是說,你可能會想知道為什么電流探針僅僅是通過固定在電線上來測量電流。

原因是他們利用各種方法來檢測被測電流周圍發生的磁場。

這些方法的細節在本文的范圍之外,但足以說明目前的探針可以在各種模型中使用,包括一些設計單獨測量交流電流的,和其他能夠測量交流和直流電流的。也有高靈敏度模型,可以連接到示波器,以觀察電流波形。

如何使用電流探測器

·

·

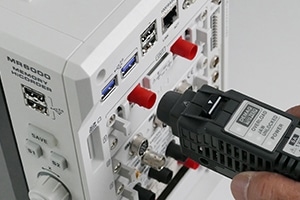

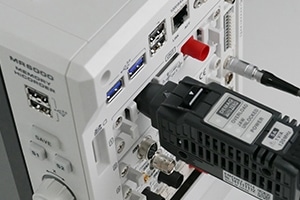

使用當前的探測器并不特別困難。電流探針通過連接示波器來實現。這個過程很簡單,就像把電流探針和?青木記憶 ,有一個觸控的B數控連接器。

·

·

·

·

有些模型具有使測量更有效的功能,例如自動零度調整和退磁(可以通過按下按鈕來實現)。

·

·

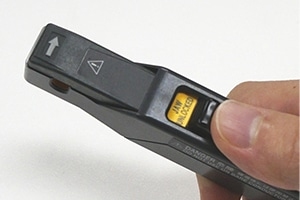

接近的

·

·

·

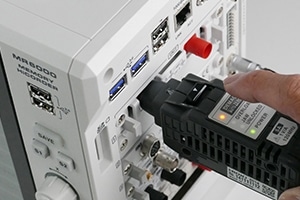

一個按鈕中的自動零調整和退磁

·

目前用于示波器的探測器包括交流/直流零流法電流傳感器,該傳感器使用霍爾元件來檢測電流。當CT方法與霍爾元件相結合時,可以測量直流和交流電流。

除了能夠測量直流和交流電流之外,這種電流探針還提供了優良的線性度,不受磁芯的bh磁場特性的影響。它還提供一個具有高S/N性能的寬帶頻帶。此外,在測量過程中,沒有勵磁電流噪聲意味著整體噪聲很低.

使用電流探測器時的預防措施

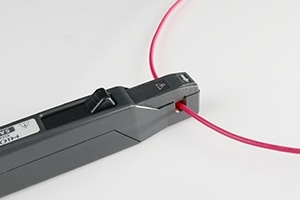

一些電流探針的設計是為了測量攜帶大電流的電路,而另一些探針則能夠以高精度測量極小的電流。過小電流的波形通常被噪聲所掩蓋。在這種情況下,嘗試將測量核心周圍的電路電纜繞圈幾次。顯示的波形的大小將會隨著循環的數目而增加,從而提供了一種更可靠地測量這種電流的方法。

除了當前的探測器,平木還提供一系列當前的傳感器和其他產品。

例如,測量交流電流的夾子可分為"夾持式探針"、"電流探針"(設計用來觀察波形)和"夾持式傳感器、交流/直流電流傳感器"(設計用來觀察電流水平)。

·

·

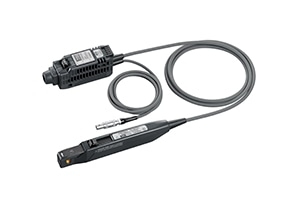

電流探測器

·

·

·

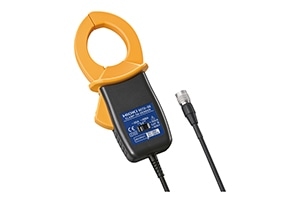

傳感器上的夾子

·

·

·

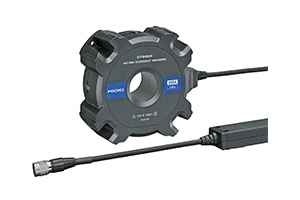

交流/直流電流傳感器

·

用來觀測波形的儀器用它們的寬帶來區分.由于探針和傳感器都有由頻帶定義的幅度和相位精確度數字,所以定義你的測量應用非常重要,這樣你就可以選擇正確的產品。

在仔細檢查預防措施后使用電流探針測量電流

采用數字萬用表、卡鉗表和電流探針等儀器測量電流。電流探針可以與示波器一起提供可選的測量功能,可以測量直流和交流電流。

由于電流探針可以測量電流,而無需斷開電路,因此它們能夠精確測量,同時減小對電路的影響。為什么不在本文介紹如何使用電流探針和相關的預防措施的基礎上,在為您的應用確定正確的電流探針之后,不嘗試測量電流呢?
