目前，已經有兩個標準已經編寫來定義LVDS接口。最常用的ANSI/TIA/EIA-644規范,題為"低壓差動信令(LVDS)接口電路的電氣特性。另一種是題為"用于可伸縮相干接口的低壓差動信號(LVDS)標準"的IEEE標準159.3。"

LVDS確實要求更仔細地注意信號路由的物理布局,但是當以200MSP或更高的速度采樣時,轉換器有許多優點。LVDS驅動程序的恒流允許許多輸出被驅動而不需要CMOS所需要的大量電流。

此外,可以在雙數據速率模式下運行LVDS,在這種模式下,可以通過同一LVDS輸出驅動程序路由兩個數據位。與CMOS相比,這減少了一半的針數。

此外,相同數量的數據輸出的耗電量也減少了。LVDS確實比CMOS為轉換器的數據輸出提供了許多好處,但它最終也有其局限性。隨著轉換器分辨率的增加,LVDS接口所需的數據輸出數量對于多氯聯苯的布局來說變得更加難以管理。此外,轉換器的樣本速率最終將接口的所需數據速率推到LVDS的能力之外。

轉換器數字輸出接口的最新趨勢是使用使用當前模式邏輯(CML)輸出驅動器的序列化接口。分辨率較高的典型轉換器( ≥ 14比特),更高速度( 對200MSP的需求,以及對小型包件的需求,降低了動力,使用這些類型的驅動程序。 CML輸出驅動程序使用在最新轉換器上的JES204接口中。

利用帶有序列化JEDS204接口的ZINGCML驅動程序,轉換器輸出的數據速率可以上升到12Gbps(目前正在修訂規范JES204B)。此外,所需輸出銷的數量也大大減少。路由單獨的時鐘信號不再必要,因為時鐘已嵌入到8B/10B編碼數據流中。

數據輸出銷的數量也減少,至少需要兩個。隨著轉換器的分辨率、速度和通道計數的增加,數據輸出銷的數量可能會進行規模化,以考慮到所需的更大吞吐量。然而,由于與CML驅動器使用的接口通常是串行的,所以所需的插銷數量比CMOS或LVDS要小得多。(用CMOS或LVDS傳輸?shù)臄?shù)據是并行的,需要大量的引腳。)

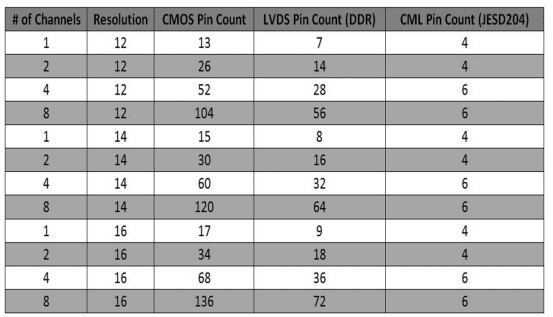

表1 使用帶有不同通道計數和比特分辨率的80MSP轉換器顯示三個不同接口的PIN計數。在CMOS和LVDS輸出的情況下,數據假定每個通道數據的同步時鐘,而使用CML輸出的JEDS204數據傳輸?shù)淖畲髷?shù)據速率為3.2Gbps。當看到這個表時,向CML發展的原因變得顯而易見,而且可以實現的針數的大幅減少也是顯而易見的。 .

表1：針計數比較-80MspsADC

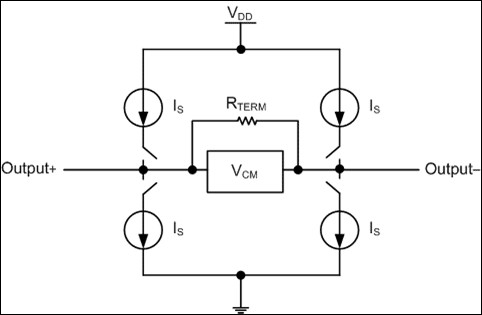

由于CML驅動程序用于序列化數據接口,所以所需的插銷數量要小得多。 圖3 顯示一個典型的CML驅動器,用于轉換器的JES204或類似的數據輸出。圖中給出了CML驅動程序的典型體系結構的概括。它顯示了可選的源終止電阻和公共模式電壓。電路的輸入將開關驅動到電流源,電流源將適當?shù)倪壿嬛凋?qū)動到兩個輸出終端。

圖3:典型的CML輸出驅動程序

CML驅動程序與LVDS驅動程序相似,因為它以恒流模式運行。這也使CML驅動程序在功率消耗方面具有優勢。在恒流模式下工作,需要較少的輸出針,減少總耗電量。

與LVDS一樣,需要有負載終止和有控制阻阻輸電線路,其單端阻抗為50 ? 差阻抗為100 ? .驅動程序本身也可能有終止,如圖3所示,以幫助處理任何由于高帶寬信號敏感性而產生的信號反射。

在符合JES204標準的轉換器中,根據操作速度不同,差動和共模電壓水平有不同的規格。在6.375Gbps的速度下,差動電壓水平名義上為800mv,而普通模式大約為1.0V。

當運行速度超過6.375Gbps但小于12.5Gbps時,差動電壓電平被指定為400mv,而普通模式再次大約為1.0V。隨著轉換器速度和分辨率的提高,CML輸出看起來是理想的驅動器類型,以提供必要的速度,以跟上技術需求對轉換器的各種應用。

數字定時:要注意的東西

每個數字輸出驅動器類型都有時間關系,需要密切關注。由于有多個數據輸出與CMOS和LVDS,這包括信號的路由路徑,以最小化傾斜。如果差異太大,則可能無法在接收器上實現適當?shù)臅r間。

此外,還有一個時鐘信號需要路由并與數據輸出保持一致。必須仔細注意時鐘輸出和數據輸出之間的路由路徑,以確保傾斜度不太大。

對于JES204接口中的CML,也必須注意數字輸出之間的路由。需要管理的數據輸出明顯減少,因此這項任務變得更加容易,但不能完全忽視。在這種情況下,不需要擔心數據輸出和時鐘輸出之間的時序傾斜,因為時鐘是嵌入在數據中的。然而,必須注意在接收器中有一個適當?shù)臅r鐘和數據恢復(CDR)電路。

除了傾斜,設置和保持時間的CMOS和LVDS也必須仔細觀察。數據輸出必須在時鐘邊緣過渡之前的足夠時間內被驅動到適當?shù)倪壿嫚顟B(tài),并且必須在時鐘邊緣過渡之后的足夠時間內保持在該邏輯狀態。這可能會受到數據輸出和時鐘輸出之間的傾斜的影響,所以保持良好的定時關系是很重要的。

由于信號波動和差動信號的降低,LVDS具有優于CMOS的優勢。LVDS輸出驅動器不必向許多不同的輸出器驅動如此大的信號,也不必像CMOS驅動器那樣從電源中抽取大量電流。這就減少了發生邏輯狀態變化的問題的可能性。

如果有許多CMOS驅動器同時開關,電源電壓可能會被拉下來,并引入問題驅動正確的邏輯值到接收器。LVDS驅動程序?qū)⒈３之?dāng)前的不變水平,使這一特定問題不會出現。此外,LVDS驅動程序由于使用了差動信號,對共模噪聲具有固有的免疫力。

CML驅動程序具有與LVDS相似的優點。這些驅動程序也具有恒定的電流水平,但與LVDS不同的是,由于數據的序列化,需要的數字要小得多。此外,CML驅動程序還提供了對共模噪聲的免疫性,因為他們也使用差動信號。

然而,LVDS和CML的缺點是電流是恒定的,即使在較低的采樣速率下,功率消耗仍然是很大的。對于速度和分辨率更高的轉換器來說,與CMOS相比的優勢是,當使用LVDS或CML時,功率和PIN計數顯著降低。

隨著轉換器技術的進步,速度和分辨率的提高,數字輸出驅動器進行了調整和發展,以滿足傳輸數據的必要要求。隨著轉換器中的數字輸出接口向序列化數據傳輸過渡,CML輸出越來越受歡迎。

然而,CMOS和LVDS的數字輸出仍在當前的設計中使用。有些應用程序最適合每一種類型的數字輸出,使用起來最有意義。每種類型的輸出都有挑戰和設計考慮,每種類型的輸出都有其優勢。

在采樣速度小于200MSP的轉換器中,CMOS仍然是一種合適的技術。當采樣速度超過200MSP時,LVDS在許多應用中成為一個比CMOS更可行的選擇。為了進一步提高效率,降低功率和包裝尺寸,CML驅動程序可以使用序列化數據接口,如JES204。
