在電源轉換器中,輸入電容器通過感應電纜注入電源。當?shù)谝淮尾迦胂到y(tǒng)時,寄生電感會使輸入電壓的鈴聲幾乎是其直流值的兩倍,也被稱為熱堵塞。沒有足夠的阻尼功率轉換器輸入和缺乏涌流控制會損害轉換器。

使用輸入大容量電解電容器來降低非電池轉換器的輸入電壓,可以在首次使用電池功率時防止過大的電壓響,同時也可以防止影響轉換器穩定性的共振。移至24伏 在…中 and 48 V 在…中 系統從傳統的12V汽車電池,需要適當?shù)木彌_輸入變得更加重要。12V電池系統通常使用40V或以上的組件,以在負荷-------------------------------情況下維持短時電壓峰值。12V系統的最大直流電壓可達到18V 直流電.熱堵塞會引起輸入鈴聲,電壓接近輸入的兩倍,如36V。這遠遠低于40V或更高評級組件.然而,在一個48V系統中,穩定的輸入電壓可以達到54V,輸入的響鈴可能超過100V,損壞的組件的等級為80V。

傳統的12V系統通常假設阻尼電容器有足夠的有效串聯電阻(ESR)來抑制共振。但是,對于低成本的鋁電解電容器,實際有效的ESR比公布的最大值要低得多,當使用電池功率時,會產生更少的阻尼和更大的震動。在12V系統中,降低阻尼可能仍足以防止下游直流/直流的不穩定性,而且響鈴不會造成損害。然而,在48V系統中,更容易發生鈴聲,您可以添加離散電阻器與輸入阻尼電容器串聯?；诜€(wěn)定的脈動電流,0603(1608公制)應該足夠了。

在…中 圖1 從現有的DC/DC轉換器的輸入濾波器中得到的L1和C1值產生了共振,由方程1表示:

我們選擇了目標阻尼電容器 ，及阻尼電阻(R D ), C D 最好是至少三次C 1 .我們選擇了150F的C型標準值 D

公式2表示目標阻尼電阻:

阻尼電阻(R D ),加上兩個與C串聯的一歐姆電阻 D .

圖1 一種簡化的有阻尼的輸入濾波器,可以防止電池電源在第一次使用時出現過大的電壓響,同時也可以防止可能破壞轉換器穩定性的共振。

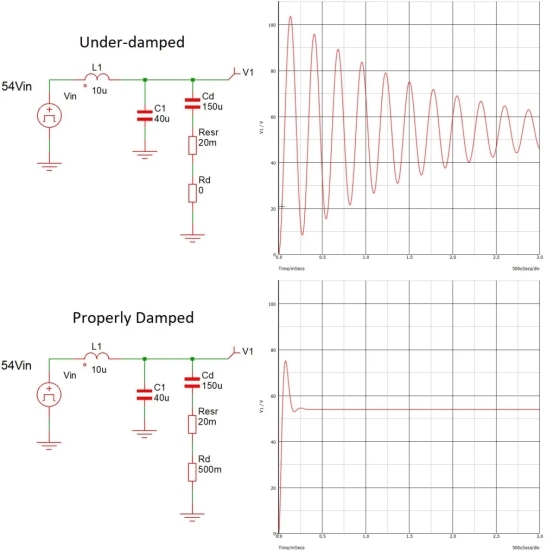

圖2 顯示了模擬的熱插接響應,該熱插接響應不受或與添加的0.5u阻尼電阻串聯為C。 D .

圖2 無阻尼和阻尼阻尼電阻與C串聯熱堵塞仿真 D .

通過正確的阻尼電阻和電容器組合,實現了輸入濾波器的阻尼.然而,有一個方面很容易被忽視。在實驗室里,我們經歷了阻尼電阻(R D )當供應熱堵塞時。我們發現阻尼電阻器的峰值功率由方程3表示:

對于超過54伏的1o電阻,每個電阻的峰值大約為2900瓦。此外,電阻的耗散幾乎與阻尼電容器中存儲的能量相同(C D )在很短的時間內。阻尼電容器中儲存的能量用方程4表示:

在我們的例子中,這個能量是在兩個1電子分電阻之間平均共享的。在54伏時的電容為150 在…中 大約是220MJ的總數,或110MJ的每一個電阻。這是一個稍微嚴格的假設,因?yàn)镃的內部ESR D 通過這些電阻降低實際峰值電壓約4%。

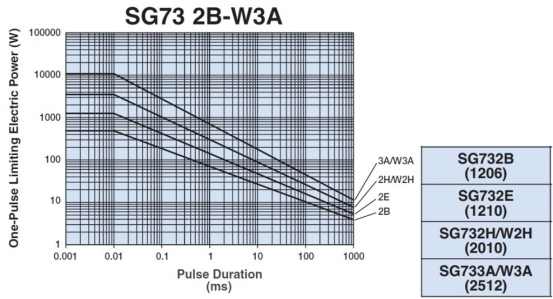

在浪涌評級圖中,將實際的涌流映射到曲線并不簡單。實際的浪涌曲線將大致呈遞減的指數波形,而電阻評級則假設一個固定的持續時間常數功率,如圖所示。 圖3 .

圖3 測量電阻率的例子,顯示一個大致衰退的指數波形。

一種保守的方法是將電阻中耗散的總能量除以峰值功率。然后,您可以檢查這個結果的脈沖持續時間,與浪涌的電阻表。計算的脈沖比實際的脈沖要嚴重,實際的脈沖是在更大的時間范圍內分散的相同的加熱能量。在我們的情況下,每一個電阻,110MJ除以2900W是38.一個包級電阻的尺寸為2512sg733A/w3A,可以處理4.5千瓦,大約40安培,這意味著這個包電阻適合這個應用。相同的2512包中的通用電阻器的功率等級比覆蓋式電阻器低一個數量級以上。

此計算忽略了串聯電感效應。一個電感器將減緩電流上升到電阻器和減少最大功率,但也將增加過度的總損失,如圖2所示。模擬結果表明,10種電感的峰值功率比2.9千瓦計算功率下降30%,但電阻的總能量比先前計算的110MJ高出17%。評級曲線表明,允許的能量遵循峰值功率比和負三分之二功率。因此,峰值功率減少30%,導致?lián)p失增加27%,我們的計算仍然保守,對于沒有和串聯輸入電感。
