在這個項目中，我們將建立一個基于物聯網的天氣監測系統，可以在我們的智能手機上無線顯示溫度和濕度。只有我們需要穩定的互聯網連接我們的模塊到互聯網。

我們使用樹莓派Pico W作為內置WiFi功能的微控制器。樹莓派Pico W是一款經濟實惠的開發板，由RP2040微控制器供電。它具有內置2.4 GHz WIFI，支持無線連接。采用英飛凌CYW43439 WIFI+ BLE芯片，集成單頻段2.4 GHz無線接口(802.11n)。這允許用戶創建用于無線控制和遠程監控的AIoT解決方案。微控制器支持Micropython和C/ c++編程。

如果您想了解更多關于Raspberry Pi Pico W的信息，您可以使用此鏈接參考制造商統計數據。

我們將創建一個網頁，其中所有的傳感器數據將被顯示，并可以監控。為了測量溫度和濕度，我們使用所謂的著名傳感器“DHT11”。

對于所有這些傳感器和web編程，我們使用Arduino IDE來編程我們的微控制器。對于那些不知道如何在Arduino IDE中編程Raspberry Pi Pico W的人來說，這可能會讓他們感到驚訝。但可以在Arduino IDE中使用C/ c++進行編程。

此前，我們使用其他微控制器和云服務構建了許多基于物聯網的氣象站，

?使用NodeMCU和ThingSpeak的太陽能Wi-Fi氣象站

?基于物聯網的樹莓派氣象站，使用DHT11和BMP180傳感器

?基于物聯網的ESP32 Wi-Fi氣象站，使用DHT11和BMP180傳感器

?物聯網無線氣象站使用Arduino， ESP8266和ThingSpeak

氣象站所需部件

1.樹莓派Pico W

2.DHT11傳感器

3.跳線

4.電路試驗板

Raspberry Pi Pico W Pinout

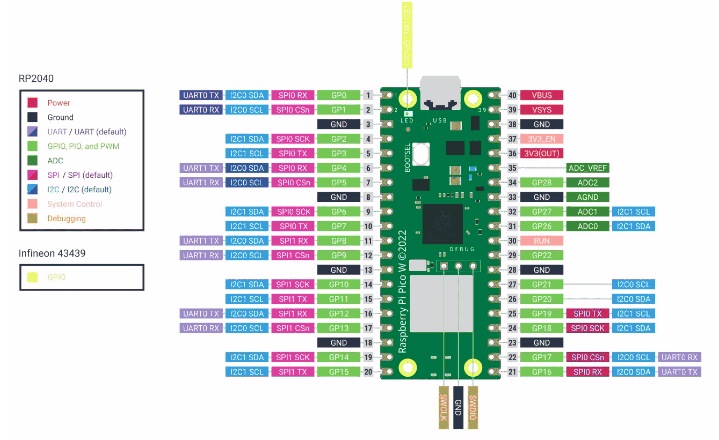

模塊板側共有40個引腳端子，其中GPIO引腳共26個，包括3個ADC引腳。其余的包括電源、接地和參考引腳。

氣象站線路圖

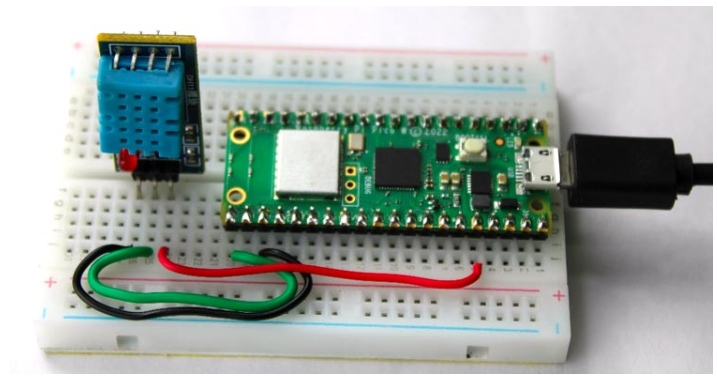

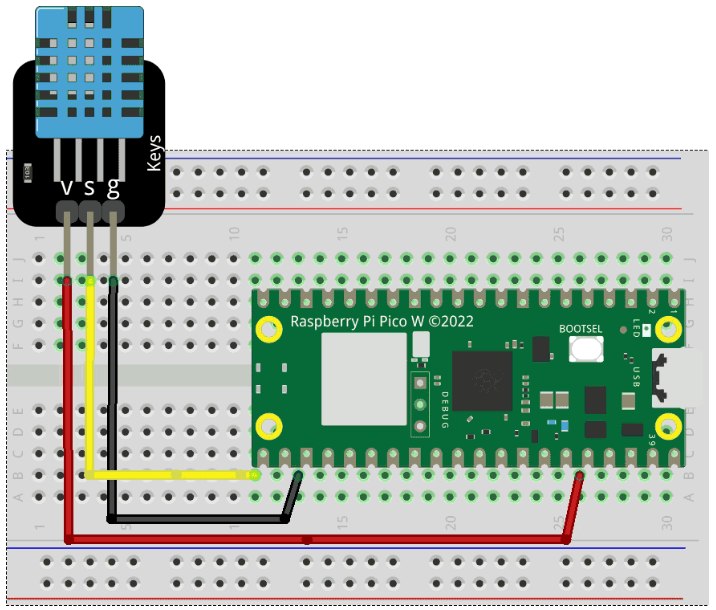

電路連接非常容易理解和實現。下圖顯示了一個全面的電路圖。

讓我們看看這些連接是如何工作的：

DHT11有三個端子，分別是VCC、GND和Signal。將Vcc連接到電路板的3.3v輸出電源，該電源位于引腳36上。同樣，將GND連接到引腳23上的板的接地。船上有各種各樣的地面終端，你可以選擇其中任何一個。

信號引腳應連接到Pico板的任何數字GPIO引腳，因?yàn)槲覀儗⑵溥B接到GPIO 16。

用Arduino IDE編程樹莓派Pico W

讓我們看看如何使用Arduino IDE對樹莓派Pico W板進行編程。為此，我們需要安裝支持Raspberry Pi Pico w的Raspberry Pi RP2040板包。如果已經安裝，請離開安裝過程。

1.打開Arduino IDE，進入File > Preferences。現在將給定的鏈接粘貼到Additional Boards Manager url中，并按Ok保存。

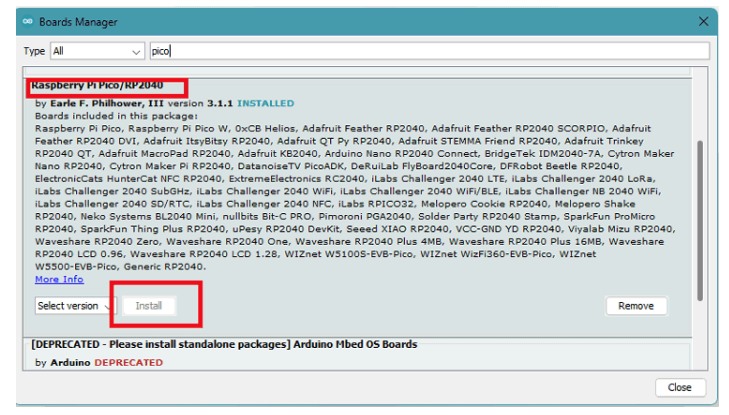

2.打開Arduino IDE，導航到Boards Manager，搜索“Pico”。您將找到帶有電路板名稱的軟件包，安裝它。

3.現在，選擇板為Raspberry Pi Pico W，其余的保持原樣。

4.最后，復制并編譯下面提供的示例代碼。

5.要上傳代碼，您必須將Pico W板連接到顯示在任何COM端口的計算機。為此，同時按住Pico W上的BOOTSEL按鈕，立即使用micro-USB電纜將Board連接到計算機。釋放BOOTSEL按鈕，如果RPI-RP2驅動器通知出現在您的計算機上。

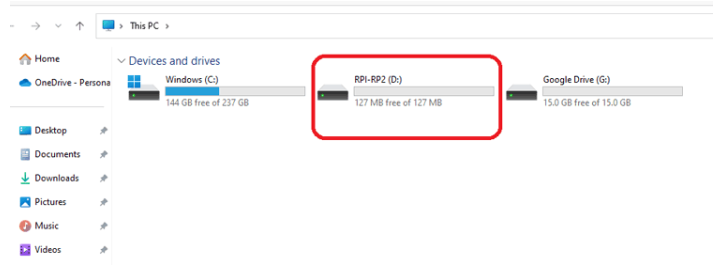

因此，下圖顯示了文件管理器中的RP1-RP2驅動器，這意味著驅動器引導模式。因此，設備已準備好接受代碼/固件。

6.將編譯后的代碼上傳到Pico W板，選擇正確的端口。

7.上傳代碼成功后，打開串口監視器，將波特率設置為115200。

Arduino編程代碼說明

項目代碼很容易理解，因?yàn)槲覀冋谧x取傳感器數據并將其發布到web服務器，所以我們的代碼必須包括連接WiFi，讀取傳感器數據和創建網頁。

首先，我們必須包含所有必要的基本庫Wifi.h和DHT.h。通過WiFi成功連接到internet是訪問網頁的必要條件。為此，我們使用庫WIFI .h將Pico W板連接到WIFI連接。圖書館擁有通過WiFi網絡連接和通信的所有必要功能。我們需要通過我們的登錄憑據，包括SSID和密碼來加入加密的網絡。

安裝DHT庫：

必須包含DHT庫來讀取傳感器的數字輸出數據。該庫使處理這種類型的傳感器很容易，只需要定義某些引腳，并調用一些函數將使您能夠訪問就緒數據。

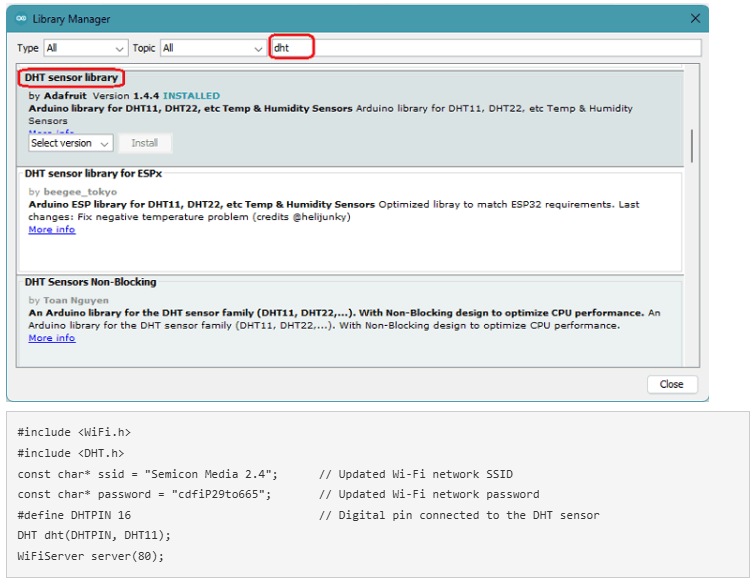

通過Sketch進入Arduino的庫管理器> include libraries> manage libraries。

搜索“DHT”，你會發現滾動后，圖書館命名為“DHT傳感器庫”由Adafruit。

安裝它，這就是如何容易庫安裝。

我們還定義了在進一步編程中使用的必要變量和對象。我們已經將DHT11傳感器信號引腳定義為連接到Pico板的GPIO引腳16。

創建了存儲WiFi連接SSID和密碼所需的變量。你必須根據你的WiFi證書更改它才能成功連接到網絡。

我們創建了一個名為“server”的wiiserver對象。我們傳遞HTTP端口號。80作為參數。

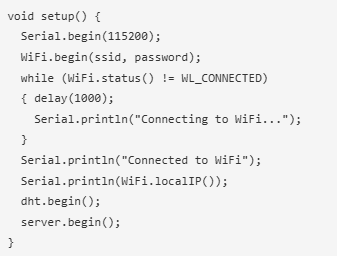

在setup()函數中,我們以115200年的波特率初始化硬件串行通信.WiFi.begin()函數以名稱和密碼作為參數初始化WiFi。

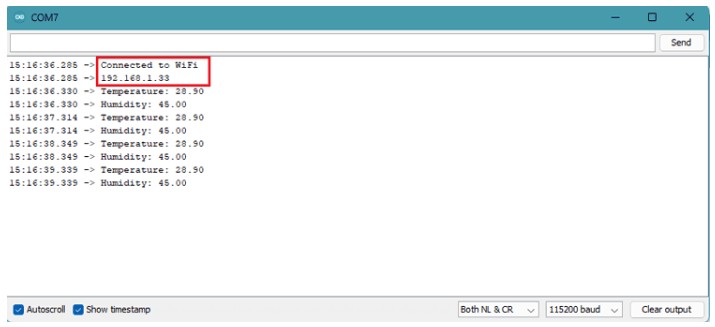

成功連接WiFi網絡后，IP地址將顯示在串口監視器上。

Dht.begin()初始化傳感器以與微控制器通信。類似地，我們使用命令Server .begin()啟動類WIFI Server的Server對象。

在Loop函數中，最初，我們通過調用DHT類的readHumidity()和readTemperature()函數來讀取溫度和濕度，并將其顯示給串行監視器以進行測試。

Web服務器建設

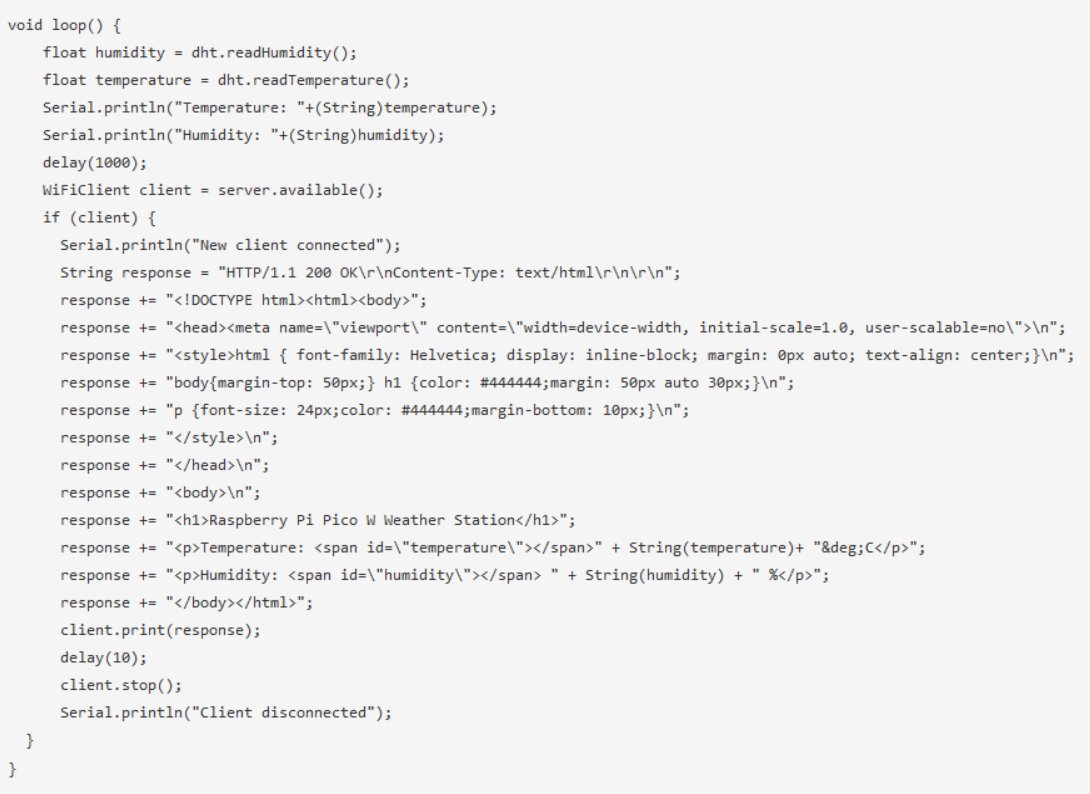

每當web服務器接收到來自web客戶端的請求時，它將打印“新客戶端已連接”并生成一個web頁面。它只是將HTML代碼連接到一個長字符串中，然后輸出響應。該函數使用我們之前訪問過的類型轉換，將溫度和濕度變量讀取為字符串。

首先，我們總是需要聲明來表明我們正在發送HTML代碼。

元素使網頁在瀏覽器中響應。

我們添加一些CSS來樣式化網頁的整體外觀。我們選擇的字體為Helvetica，沒有中間對齊的邊距。此外，我們還為body、h1和p標記設置樣式。

然后我們使用溫度和濕度的字符串類型轉換值將其顯示在網頁上。

氣象站示范

按照上面討論的步驟正確地將代碼上傳到Raspberry Pi Pico W。請記住，要添加所有必要的庫以成功執行，而不會出現任何錯誤。

打開串口監視器，設置正確的波特率，檢查WiFi連接，等待，直到顯示IP地址。

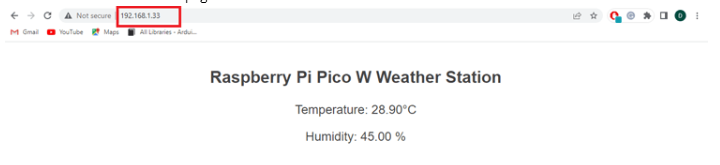

在需要與Pico Board連接同一WiFi網絡的設備上打開瀏覽器，進入IP地址，進入網頁。

您需要刷新頁面才能在web頁面上獲得更新后的數據。
