在這個項目中，我們將學習和探索OLED(有機發光二極管)顯示器與使用Arduino IDE的樹莓派Pico W的接口。由于其高對比度和低功耗，OLED顯示器在小規模項目中使用越來越受歡迎。

在此之前，我們已經學習了OLED與ESP32的接口，并建立了一些項目，如GPS跟蹤器，土壤濕度監測系統，心跳監測系統等。

樹莓派Pico W是基于RP2040芯片的微控制器板，具有雙核Arm Cortex-M0+處理器和豐富的GPIO引腳。我們可以利用Arduino IDE輕松編程Pico W，利用其靈活性和與各種硬件外設和大型庫生態系統的兼容性。我們將使用Arduino IDE生態系統在OLED上顯示文本。

將Raspberry Pico與OLED顯示器相結合可以解決各種小項目，如顯示傳感器數據和輸出值，創建迷你儀表板等等，本項目將指導您完成設置和使用Pico W的OLED顯示器的過程。

組件的要求

?OLED顯示屏0.96英寸I2C接口

?樹莓派Pico W板

?跳線和面包板

SSD1306 OLED顯示器

SSD1306 OLED顯示器是一個I2C顯示器，只需要兩個接口引腳。由于I2C是一種廣泛使用的通信方式，使得與微控制器和其他設備的接口變得容易。

OLED顯示器有不同的尺寸，但我們使用通用的SSD1306驅動IC和基于128*64分辨率的顯示器。

OLED顯示屏的連接方式包括四個端子：

VCC：該引腳用于為顯示模塊供電。工作在3.3V或5V電源輸入。

GND：接在電源的接地(0V)上。

SDA：串行數據線(SDA)在微控制器和SSD1306顯示器之間傳輸雙向數據。它連接到微控制器的SDA引腳或I2C總線。

SCL：串行時鐘線(SCL)用于同步微控制器和SSD1306顯示器之間的數據傳輸。它連接到微控制器的SCL引腳或I2C總線。

OLED與樹莓派Pico的接口電路圖

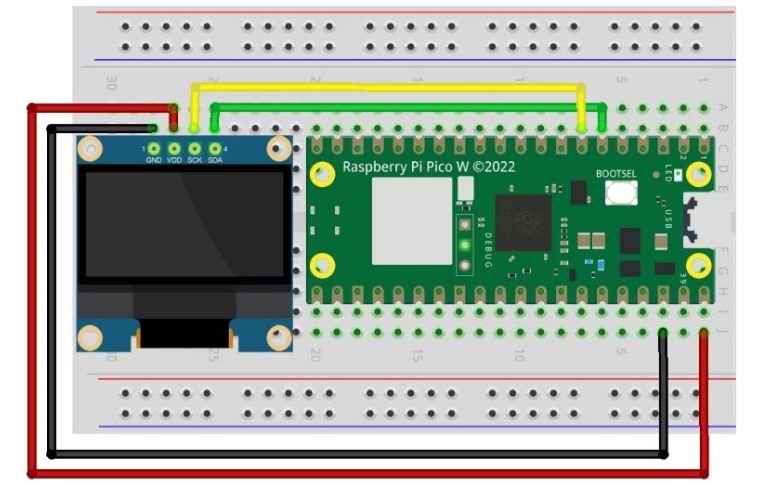

通過參考所提供的接口關系圖，您將能夠毫不費力地建立必要的連接。雖然樹莓派Pico W板提供多個I2C通信引腳，但Arduino IDE內部庫目前僅支持一對默認的I2C通信引腳，即GP4和GP5 IO。

OLED的Vcc或電源引腳應連接到Raspberry Pi Pico W的VBUS引腳上。

OLED的GND連接到Pico板的任何接地端子。由于電路板上有各種接地端子，您可以使用其中任何一個。

SDA終端引腳用于I2C通信，連接到GP4(#6引腳)。

SCL端子引腳也用于連接到GP5(#7引腳)的I2C通信。

OLED與Raspberry Pi Pico W接口的Arduino代碼

代碼初始化OLED顯示器，設置文本屬性，并在OLED屏幕上顯示指定的文本。

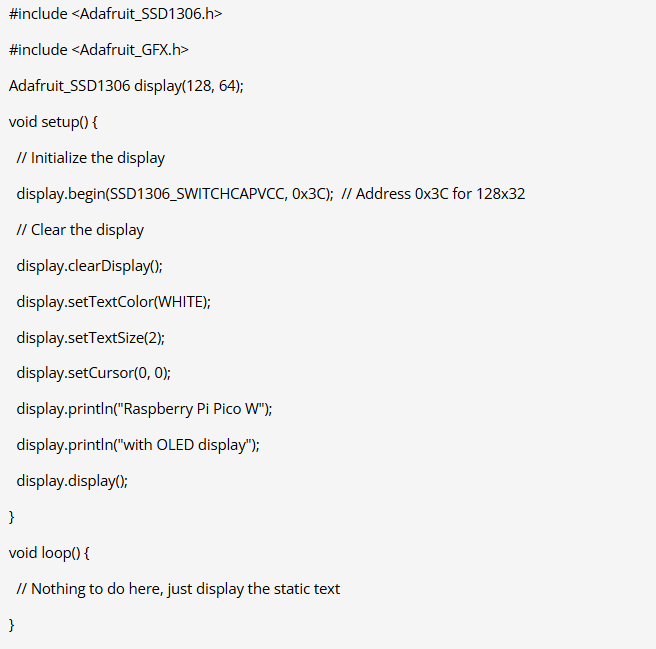

為了將顯示器與微控制器板連接，首先我們需要定義必要的庫，包括Adafruit_SSD1306.h和Adafruit_GFX.h。

Adafruit_SSD1306庫用于控制基于ssd1306的分辨率為128x64像素的OLED顯示器，Adafruit_GFX是一個圖形庫，提供通用圖形功能來調整顯示文本大小，字體，顏色和更多圖形。

此外，還創建了Adafruit_SSD1306類的構造函數，以與名為“display”的OLED顯示器進行交互，其參數是顯示寬度(128)像素和高度(64)像素。第三個參數也可以傳遞給構造函數，這是重置引腳編號，但由于我們的OLED模塊沒有任何重置引腳終端，因此我們沒有使用該參數。

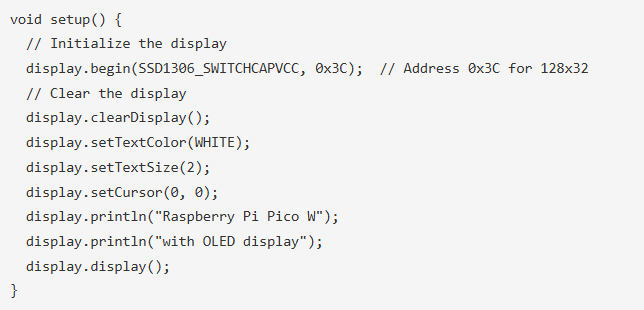

在setup()函數中：

?顯示。開始(SSD1306_SWITCHCAPVCC 0 x3c);通過指定電源方案(SSD1306_SWITCHCAPVCC)來初始化顯示器，以打開內部電路和顯示器的I2C地址(0x3C)。

?display.clearDisplay ();清除顯示緩沖區，使其完全為空。

?display.setTextColor(白色);將文本顏色設置為白色使背景變暗，而黑色使背景變亮。

?display.setTextSize (2);將文本大小設置為2，使其變大。使用1將使文本變小。

?顯示。setCursor (0,0);將光標位置設置為顯示器的左上角。這兩個參數作為文本位置的x軸和y軸。

?display.println ();在引號內打印指定的文本。我們使用這個函數兩次來根據屏幕調整單詞的顯示。

?display.display ();該功能將顯示緩沖區推送到SSD1306控制器存儲器，以顯示在OLED屏幕上。

?loop()函數被反復調用，但在本例中，不需要重復調用任何命令。因此，函數將保持空白。

設置完成后，它會持續顯示靜態文本，因?yàn)檠h(huán)中沒有實現活動功能。

OLED與樹莓派Pico W的工作

要將代碼上傳到Raspberry Pi Pico W，必須在Arduino IDE中安裝板庫。為了幫助您完成這個過程，下面是Raspberry Pi Pico w的教程。本教程為安裝過程提供了詳細的分步說明。

在編譯和上傳代碼到您的Raspberry Pi Pico之前，請按照以下步驟安裝所需的庫：

打開Arduino IDE。

點擊“Sketch”->“Include Library”->“Manage Libraries”。

在庫管理器中，搜索“Adafruit GFX庫”并安裝它。

搜索“Adafruit SSD1306”并安裝它。

現在，您可以將代碼上傳到Raspberry Pi Pico W

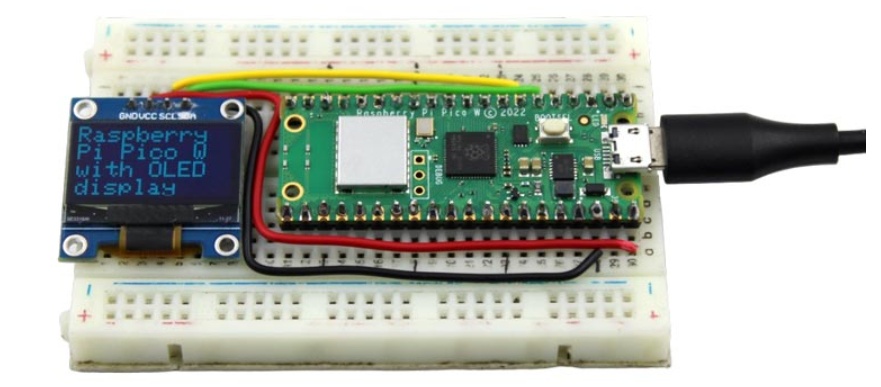

上傳代碼成功后，OLED屏幕上會顯示“Raspberry Pi Pico W”和“with OLED display”字樣。
