Sora也好,ChatGPT也好,大模型訓練的背后是由高算力芯片所組成的大規模運算網絡。Meta等巨頭一出手就是幾十萬個高算力芯片,近千億的投資來建設數據中心。而作為終端的AI產品,比如AI PC,AI手機,AI汽車,AI智能家居,依賴的就是終端產品內的算力芯片。


電源紋波和噪聲測試解決方案

圖1: 典型的8xGPU算力系統

晶體管是芯片的基礎組成單元,晶體管的數量越多,芯片的性能越強。各大芯片設計廠家和晶圓廠,就是想方設法在有限的空間里,通過更小的工藝尺寸(如3nm),來堆積更多的晶體管。


電源紋波和噪聲測試解決方案

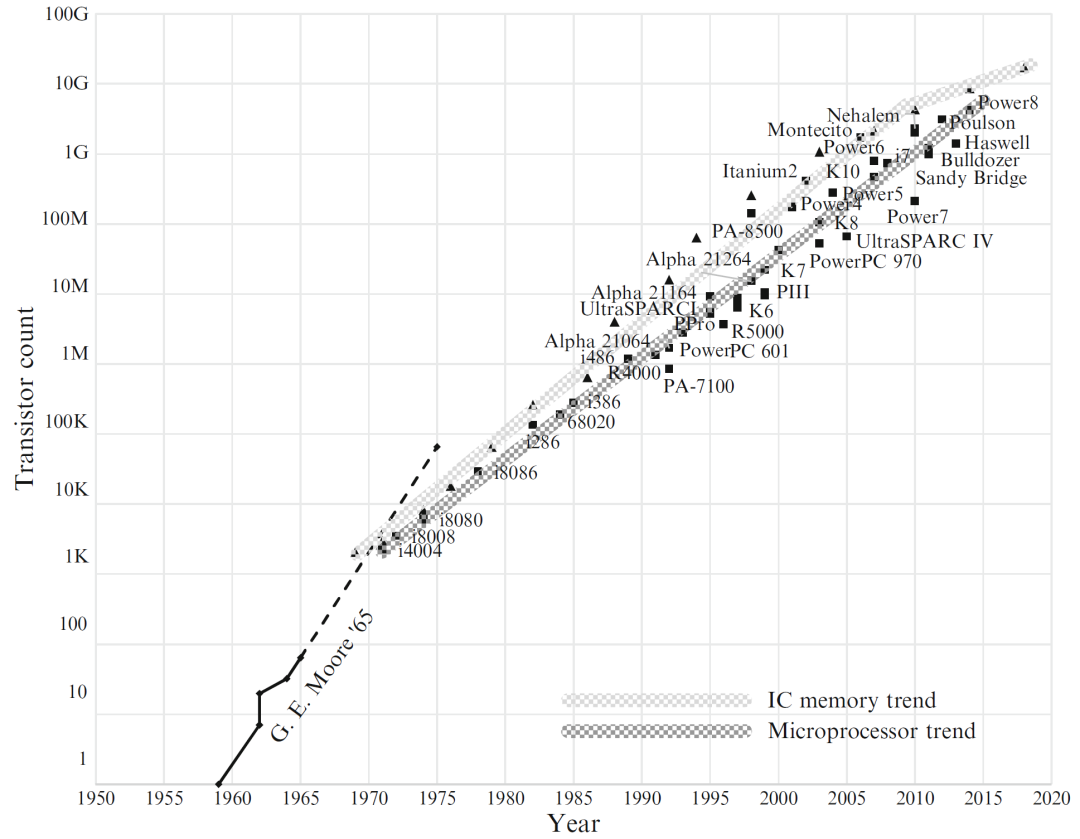

圖2:芯片的集成規模越來越高

晶體管工作的時候需要變化的電壓,代表邏輯1和邏輯0,進而實現計算或控制。由于開關損耗、短路功耗和漏電功耗的存在,晶體管在工作的時候會消耗掉電源功率,產生熱量。 晶體管數量越來越龐大之后,散熱這個很現實的問題就擺在芯片和系統設計師的面前。處理器芯片每平方厘米的面積上,就能產生300瓦的峰值功率,算下是150瓦/平方厘米,已經超過了典型的核反應堆的功率密度了。 現在的數據中心很多都已經使用浸沒式液冷來進行散熱,把服務器和算力芯片浸沒在絕緣的、導熱性良好的液體里面,通過液體的流動快速帶走熱量,比傳統的風扇散熱效率更高,但這還遠遠不夠。


電源紋波和噪聲測試解決方案

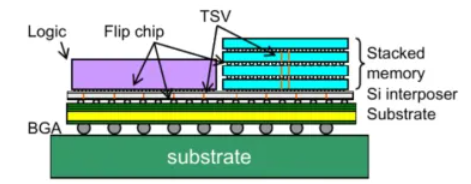

圖3:Chiplet封裝示意圖,存儲單元可以多層堆疊而算力單元只能平鋪

散熱和工藝尺寸一樣,是制約晶體管的密度和規模增加的難題之一。

解決散熱的其中一個方案,就是從源頭想辦法,降低電壓。使用更低的工作電壓,將每一顆晶體管的功耗降下來,就可以堆疊更多的晶體管了。

早期的算力芯片工作電壓是5V,慢慢演化到3.3V,1.8V,1.5V,到了今天,算力芯片和高速接口芯片的工作電壓基本都在1V左右,甚至更低。這就對電源設計和測量提出了更高的要求。

低電壓條件下電源紋波和噪聲的測試挑戰

電源是算力芯片的能量來源,是邏輯狀態的參考基準。如果電源的紋波和噪聲過大,會給高速變化的邏輯信號上產生大量抖動,進而產生誤碼(注: 誤碼即錯誤的碼元, 將邏輯1當成邏輯0, 或者將0當成1),影響芯片的性能,甚至導致芯片無法正常工作。高速信號驗證中非常重要的隨機抖動和低頻的周期性抖動,就是由于電源的噪聲和紋波所引入的。


電源紋波和噪聲測試解決方案

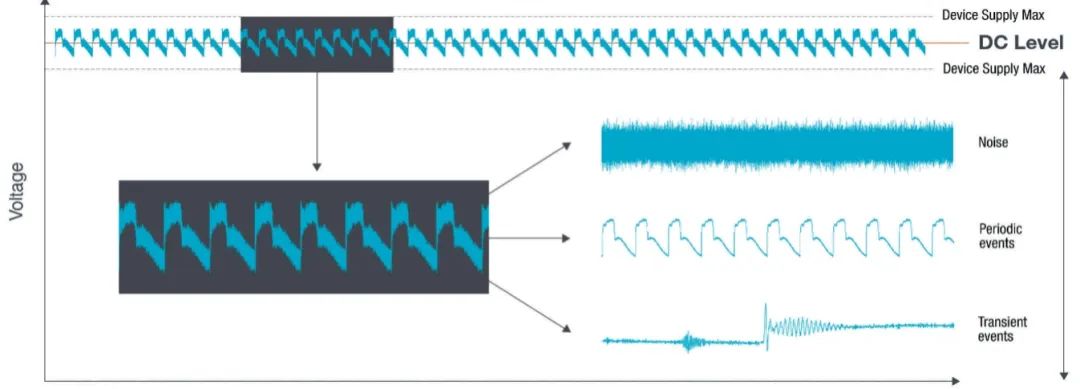

圖4:電源紋波和噪聲

電源的紋波和噪聲測量,一直都是電源工程師們最關注的問題之一。算力芯片更低的工作電壓,導致電源留給紋波和噪聲的裕度變得更小了,給設計和測試都帶來了難題。

設計上,算力芯片普遍采用POL的降壓方式,將DC-DC變壓器盡可能靠近負載端,可以有效避免傳輸鏈路上引入的外部干擾。

測試上,使用更高精度、更低底噪的示波器,和專用的電源紋波探頭,降低測量系統引入的噪聲,才能更準確地測量電源紋波和噪聲。

電源紋波和噪聲測試解決方案

泰克的MSO6B系列示波器的底噪性能十分優異,底噪的有效值在20MHZ帶寬下低至8.68uV,1G帶寬下低至51.5uV,是準確測量電源紋波和噪聲的優選之一。

如果電源電壓是1V,示波器的底噪稍微高一點,裕量還有很大空間,是可行的嗎?這里需要了解兩個問題:

儀器的底噪指標用的都是有效值。而電源紋波和噪聲的測量規范,一般都是用峰峰值。峰峰值和測量樣本數相關,測量的樣本數越多,峰峰值越大,我們可以近似的認為峰峰值是有效值的10倍以上。

電源工程師測量底噪和紋波都會使用探頭,而探頭會引入額外的底噪。

為什么一定要用探頭呢?有幾個方面的原因,一是探頭使用便捷,二是探頭提供較高的輸入阻抗,對待測電路的影響小,三是探頭提供較大的偏置電壓,可以在測量噪聲和紋波的同時,觀察到電源直流電壓的變化。尤其當芯片的負載處于動態變化時,電源的直流電壓也會隨之改變。

示波器加上探頭,再去測量一下底噪的峰峰值,你會發現原來底噪并不小。手上有示波器和探頭的工程師不妨試試看,將示波器接上探頭,不接任何待測信號。在示波器上打開峰峰值測量,測量結果就是系統底噪。

常規的示波器和探頭,系統底噪峰峰值在5mV以上。而有些算力芯片和通信芯片,要求電源噪聲的峰峰值必須小于3mV。測量系統的底噪都這么大,測量結果怎么可能Pass呢!

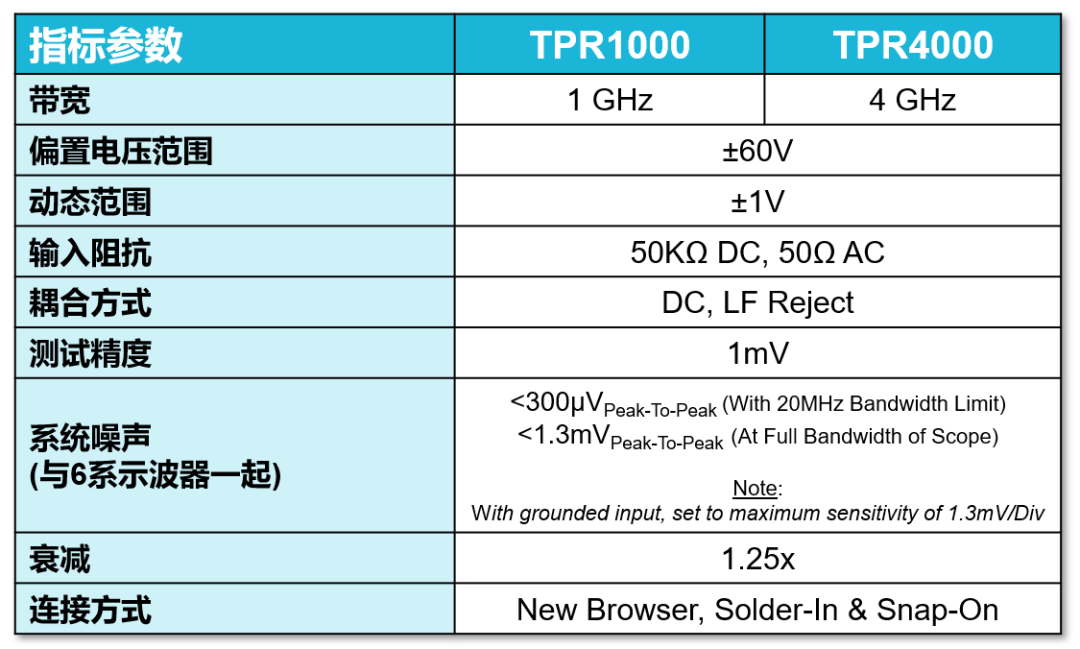

為了更準確的測量電源紋波和噪聲,泰克推出了專用的電源軌探頭TPR系列,20MHZ帶寬下的底噪的峰峰值(注意是峰峰值)低至300uV,即便在4GHZ的全帶寬下,底噪的峰峰值依然只有1.3mV!而且TPR探頭還支持高達60V的偏置電壓,多種多樣的探頭附件,不僅測得準,用起來還很方便。


電源紋波和噪聲測試解決方案

圖4: 泰克TPR電源軌探頭的核心指標

實驗室里真實的待測物,在MSO6B和TPR探頭加持下,令人驚異的電源噪聲測量結果

也許你手上的芯片或系統的電源設計得很不錯,但是紋波和噪聲測量結果卻老是超標,有沒有可能只是因為你現在用的示波器和探頭不給力?
