單相逆變器功率級電路有單相推挽逆變電路、單相半橋逆變電路、單相全橋逆變電路等。

單相推挽式逆變器是由直流電源E、輸出變壓器T和晶體管Q1、Q2組成，其電路如圖7-4(a)所示。圖中E是整流器或蓄電池輸出電壓。設N1=N2=N3。單相推挽式逆變電路根據輸出波形可分為方波輸出、正弦脈寬波輸出兩種類型的工頻UPS電源廠家。

在線互動式UPS電源也被稱為3端口式UPS電源，使用的是工頻變壓器。 蓄電池供電，因此能實現輸出電壓的不間斷，同樣在由市電供電到電池供電的切換過程中也能做到?jīng)]有轉換時間。在線互動式UPS電源的電路實現簡單，沒有單獨的充電器，帶來的是生產成本的降低和可靠性的提高。

UPS不間斷電源逆變電路方波輸出

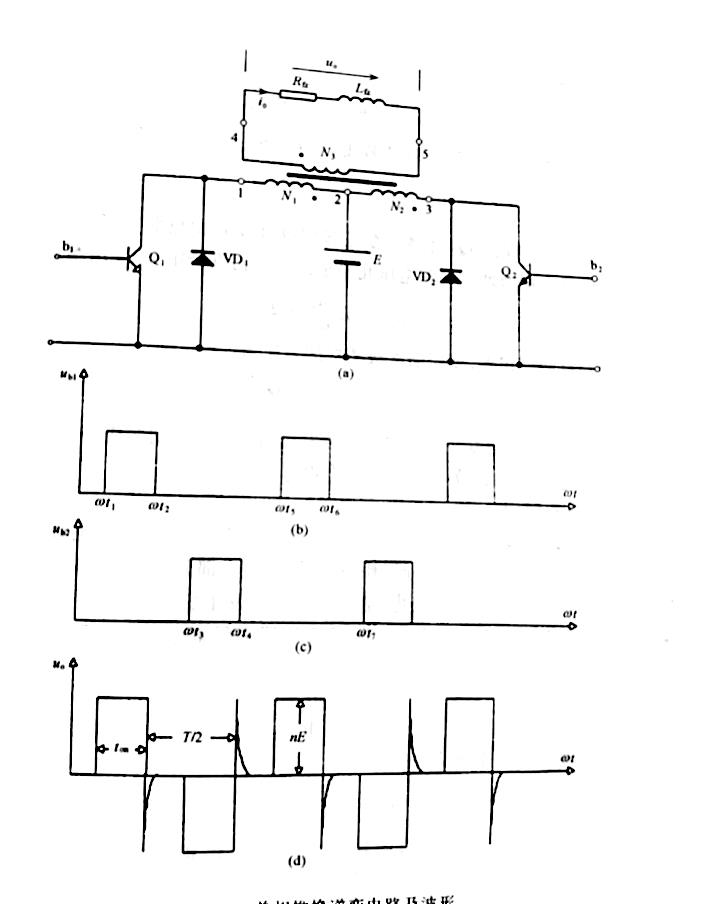

設晶體管Q1、Q2的基極b1、b2分別加上矩形觸發信號，其波形如圖7-14(b)、(c)所示。其工作過程如下:

在wt1～wt2區間

Ub1>0、ub2=0，Q1導通、Q2截止變壓器初級電流i1由電源E的正端出發，經繞組2~1、Q1回到電流E的負端。UPS電源電壓幾乎全部加在初級繞組2～1兩端，即電源的能量轉移到變壓器，變壓器次級感應出電壓，為由u45推動的電流i0，由變壓器4端出發，經Ra→Lfz回到變壓器次級5端。變壓器中能量一部分消耗在負載上，另一部分存儲在電感器中。

模塊化UPS電源

指市電電壓有效值介于額定值的80%至85%之間的低壓狀態，并且持續時間達一個到數個周期。大型設備開機，大型電動機啟動，或大型電力變壓器接入都可能造成這種問題。

在wt2～wt3區間

Ub1=0、ub2=0，Q1、Q2均截止。電流io、i1下降，電感器Lf4產生反電勢力圖維持i。不變，故i0緩慢下降。L中能量一部分消耗在負載上，UPS電源另一部分存儲在變壓器中。變壓器存儲能量也力圖維持i不變。

當Q1彼止時，在N1繞組感應出左正右負的自感電勢，該電勢力圖維持原不變。因N2繞組與N1繞組為緊耦合，所以也在N2繞組感應出左正右負的反電勢，該電勢使電流i的路徑發生變化、它由變壓器2端出發，經過E→VD2→變壓器3端回到變壓器2端，將變壓器中存儲的能量反饋給電源E。

在此期間，由于VD2導通，電源電壓E幾乎全部加在初級繞組2～3兩端。

兩臺或多臺不間斷電源UPS投入運行時，相互及與系統的頻率、相位、幅度必須達到一致或小于容許誤差時才能投入，否則可能給系統造成強烈沖擊或輸出失真。而且并聯工作過程中，各逆變器也必須保持輸出一致，否則，頻率微弱差異的積累將造成并聯系統輸出幅度的周期性變化和波形畸變;相位不同使輸出幅度不穩定。

推挽型與半橋型變換電路

(a)推挽型 (b)半橋型

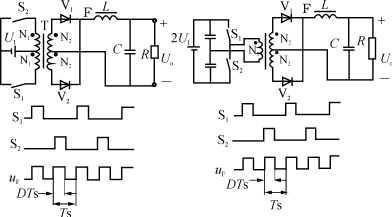

圖 推挽型與半橋型變換電路

推挽型變換器與半橋型變換器是典型的逆變整流型變換器，電路結構和工作波形如圖5所示。加在變壓器一次繞阻上的電壓幅度為輸入電壓UI，寬度為開關導通時間ton的脈沖波形，變壓器二次電壓經二極管V1、V2全波整流為直流。圖5(a)表示推挽型變換器的電路結構和工作波形，圖5(b)表示半橋型變換器的電路結構和工作波形。如只從輸出側濾波器來看，工作原理和降壓型變換器完全相同，二次側濾波電感用于存儲能量。如以圖中所示的占空比來表示時，電壓變換比m與降壓型變換器相類似，即 m=D/n

式中n——變壓器的匝數比，n=N1/N2;

N1——為一次繞組的匝數;

N2——為二次繞組的匝數。
